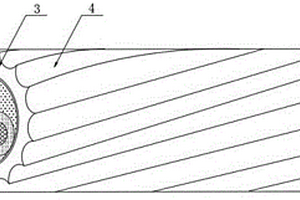

齿轮型抗打扭柔软新能源汽车用充电线 605

 0

本发明公开了一种齿轮型抗打扭柔软新能源汽车用充电线，包括缆芯、包带和护套，包带包裹在缆芯的外部，所述护套注塑套设在包带的外部，所述护套的外部开设有齿轮型轴向竖条纹，且齿轮型轴向竖条纹在护套的外表面螺旋分布，所述缆芯与包带之间填充有充填物，本发明涉及线缆技术领域。该齿轮型抗打扭柔软新能源汽车用充电线，在护套的外侧增加均匀的齿轮型轴向竖条纹，当线材在使用过程中发生扭转时，护套外侧的齿轮型轴向竖条纹将抵消或减弱径向扭转力，防止缆芯扭折鼓包等现象的发生，没有增加加工及生产难度，也没有带来新的风险；同时缆芯与护套的隔离层采用无纺布等包带，安全环保；能更好的散热，有助于降低线材的温升。

防废气泄漏的新能源材料反应装置 718

 0

本发明公开一种防废气泄漏的新能源材料反应装置，包括支架、回转炉体、加热炉体、驱动装置、排气管、废气处理装置及负压产生装置，回转炉体中部置于加热炉体内，驱动装置驱动回转炉体转动，回转炉体的一端设有进料端，回转炉体远离进料端的另一端设有出料端；排气管分别与回转炉体的内部及废气处理装置的输入端连通；负压产生装置的输入端与废气处理装置的输出端连通；废气处理装置包括箱体、喷头及设置于箱体之下的水箱，箱体设有若干与输出端连通的进气口，进气口处设有可调节空气进入量的调节阀门，排气管内或废气处理装置的输入端设有气压传感器。本发明防废气泄漏的新能源材料反应装置可防止废气及粉尘从回转炉体泄漏，密封性能好。

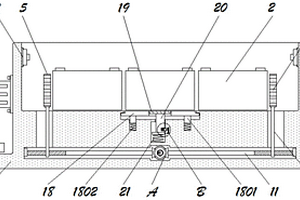

具有高温报警功能新能源汽车电池承托架 942

 0

本发明公开了一种具有高温报警功能新能源汽车电池承托架，包括承托装置主体、电池主体、红外测温仪和报警器，所述承托装置主体的内部摆放有电池主体，且承托装置主体的内壁螺栓安装有红外测温仪，并且承托装置主体的外侧表面螺栓固定有报警器，所述电池主体的左右两侧对称设置有横向限位板，且电池主体的前后两侧设置有纵向限位板。该具有高温报警功能新能源汽车电池承托架设置有顶板、卡块和活动块，在需要对中部的电池主体进行拿取时可通过顶板的移动将其向上推起，通过活动块的移动解除卡块和连接槽的连接，使第五复位弹簧能向上推动支撑块进行移动，从而使顶板将其上方的电池主体推起，方便对其进行拿取。

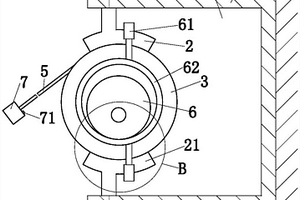

嵌入式新能源交通工具充电站 985

 0

本发明属于新能源电动汽车技术领域，具体的说是一种嵌入式新能源交通工具充电站，包括容纳腔、电源、固定座、护罩、工字轮、电缆、偏心轮、气缸、储气室和充电枪头，固定座固定于容纳腔内；护罩设置有两个，两个护罩分别布置于固定座的上端和下端；工字轮卡合在上下两个护罩之间，工字轮的两端各设置有一个V型槽；V型槽与护罩之间设置有弹性绳；偏心轮固定于工字轮的一侧；充电枪头与储气室之间单向连通有气管一；气管一依次串联电磁阀、单向阀一、气缸和单向阀二；气缸受偏心轮偏心转动而被间歇挤压；电缆的一端与电源连接，电缆的另一处缠绕在工字轮上且缠绕的端部与充电枪头连接；本发明可有效解决电缆不易收放以及电缆易于老化的问题。

具有绝缘功能的新能源汽车用充电端子 957

 0

本实用新型公开了一种具有绝缘功能的新能源汽车用充电端子，属于端子技术领域，括充电端子本体，所述充电端子本体的外侧套接有绝缘壳，所述绝缘壳的一端固定连接有固定件，所述固定件的表壁开设有凹槽，所述凹槽的内腔活动连接有连接组件，通过设置绝缘壳可将充电端子本体进行包裹，可对充电端子本体提供绝缘的效果，同时通过设置绝缘套的配合，进一步增强了充电端子本体的绝缘效果，避免了充电端子在未使用的情况下直接暴露在外界，加强了绝缘套对充电端子本体的绝缘防护作用，降低了充电端子本体发生漏电的可能性，解决了现有的的新能源汽车用充电端子绝缘效果不是很理想的问题。

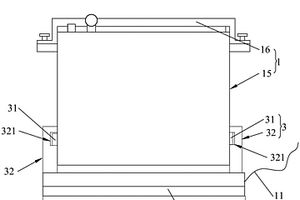

新能源汽车电池用充电装置 689

 0

本实用新型公开了一种新能源汽车电池用充电装置，其包括充电箱和充电座，充电箱用于放置电池，充电座具有用于连接的充电线，充电箱的底部具有穿出孔，充电座对应穿出孔具有充电头，充电箱的底部设置有第一固定件和定位件，充电座对应充电箱设置有第二固定件以及与定位件配合的配定件，第一固定件与第二固定件之间具有相互吸引力，当充电箱相对充电座正确放置时，第一固定件与第二固定件相对以吸附，定位件与配定件相对以配合；当充电箱相对充电座错误放置时，定位件与配定件不配合；充电箱与充电座之间设有导向锁定组件，借由导向锁定组件使得充电箱可拆卸地安装于充电座。本实用新型的新能源汽车电池具有安全和结构简单的优点。

便捷式新能源汽车散热风扇定子组装结构 966

 0

本实用新型公开了一种便捷式新能源汽车散热风扇定子组装结构，包括外框，所述外框的内侧中部固定连接有中管结构，所述中管结构的内部滑动套接有塑胶柱形环扣和含油轴承，所述中管结构的外表面设有导位槽和卡槽，所述中管结构的外表面套接有定子，所述定子的中部内侧下端设有下绝缘架，所述定子的中部内侧上端设有上绝缘架，所述上绝缘架卡接于中管结构的内侧上端。该便捷式新能源汽车散热风扇定子组装结构使得组装含油轴承和定子时无需用机械设备，且无需点胶来补助固定定子；组装出来的风扇成品出货给客户后，定子永久性不会松脱，能永久性保障风扇成品质量，并且，制造成本低、生产效率高、产品质量稳定等。

新能源汽车用导体线材全自动成型机 647

 0

本发明公开了新能源汽车用导体线材全自动成型机，涉及新能源汽车保险丝线技术领域，包括流水线机架，流水线机架的上方且按照导体线材的生产顺序依次设置有导体定型膜复合单元、导体冲切成型单元、面膜复合单元、底膜复合单元、二次复合单元、线材冷却辊组、线材分切单元以及线材驱动单元，在流水线机架的内部分别设置有定型膜释放卷、定型膜回收卷、底膜输送冲孔单元。其中，在对导体进行冲压成型保险丝结构的操作中，预先在导体上复合一层定型膜，复合后，导体在进行冲压时，不会出现偏离，确保冲压成型的准确性和有效性，冲压成型后，定型膜自动脱落，不影响后续底膜的复合，大幅度提高导体线材的使用性能和安全性能。

新能源汽车电池组安装托架 753

 0

本发明公开了一种新能源汽车电池组安装托架，包括托架本体，托架本体的顶端设置若干电池放置槽，电池放置槽的前后两侧均固定粘接有橡胶垫，电池放置槽的左右两侧均固定安装有接电插座，且接电插座之间相互串联，电池放置槽的槽底均设有安装槽，且安装槽贯穿托架本体，安装槽内部固定安装有吸热板，且吸热板的底侧固定连接有若干散热鳍片，托架本体在靠近电池放置槽的顶部开口处均固定安装有固定扣板，且固定扣板均采用紧固螺栓与托架本体固定连接。该种新能源汽车电池组安装托架，结构简单合理，设计新颖，安装简单，并具有较好的防护性能和散热保护性能，便于提高电池组的工作稳定性及工作安全性，进而便于广泛推广使用。

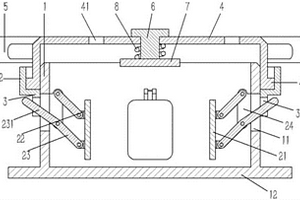

新能源公交车上的电池安置装置 1045

 0

本发明公开了一种新能源公交车上的电池安置装置，包括圆筒形的安置座，安置座的底端成型有底盘，安置座内安设有四个夹持座，夹持座包括竖直的夹板，夹板的后端面上固定有若干铰接座，铰接座上通过铰接轴铰接有若干相平行的连杆，连杆的另一端通过铰接轴铰接在支座上，支座固定在安置座的内壁上，支座处的安置座上成型有竖直的导向槽，连杆上成型有支杆；所述安置座的顶端螺接有防护盖，防护盖的下端铰接有套圈，套圈的下端成型有若干槽口，持座上的支杆穿过安置座的导向槽插接在套圈的槽口内，防护盖的外壁上固定有手轮。本发明能快速拆装新能源公交车的电池，节省更换电池的时间，并能适用于多种规格的电池。

新能源模组内使用的防火气凝胶隔热垫 626

 0

本实用新型公开一种新能源模组内使用的防火气凝胶隔热垫，包括有框体、芯材、上保护膜以及下保护膜；芯材与框体的容置槽相适配并嵌于容置槽中，芯材包括有气凝胶层、上云母层和下云母层，该上云母层和下云母层分别叠合固定在气凝胶层的上下表面；该上保护膜和下保护膜分别叠合在框体的上下表面固定。通过在气凝胶层的上下表面分别叠合固定设置上云母层和下云母层，配合将芯材嵌入框体的容置槽中，这种结构能有效增大隔热垫的强度，有效提高抗冲击能力，大大延长隔热垫的使用寿命，当电芯在发生热失控时，能有效地防止火焰冲击，相比单独的气凝胶层结构，本实用新型的抗火焰冲击能力提高了3倍以上，大大提升新能源模组的安全性能，满足现有需求。

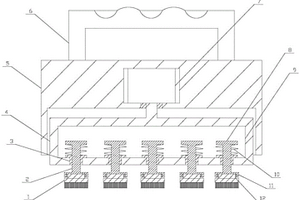

用于新能源汽车电机的清洁装置 944

 0

本实用新型公开了一种用于新能源汽车电机的清洁装置，它包括连接板、伸缩杆、伸缩套、转芯、主体壳、握把、电机、限位板、中空槽、支撑弹簧、连接筒、连接柱和刷毛，所述主体壳的下部设置有收纳槽，所述主体壳的内部设置有驱动腔，所述驱动腔内部设置有电机，所述电机的电机轴贯穿主体壳且延伸至收纳槽内部，所述电机的电机轴和主体壳之间设置有轴承，所述收纳槽内部设置有转芯，所述转芯的上部中心和电机的电机轴固定连接，所述转芯的内部设置有中空槽。本实用新型克服现有技术缺点，能够和新能源汽车电机的表面相对应抵撑，以此进行适应性的抵撑旋转清扫，清洁效果好。

新能源汽车用高压EV电缆 668

 0

本实用新型涉及新能源汽车技术领域，且公开了一种新能源汽车用高压EV电缆，包括铜导体，所述铜导体的表面固定套接有绝缘层，所述绝缘层的表面固定套接有阻燃层，所述阻燃层包括阻燃黏胶纤维层、PBI纤维层和轻质氧化镁层，且阻燃黏胶纤维层位于PBI纤维层的内侧，且PBI纤维层位于轻质氧化镁层的内侧；本实用新型通过阻燃黏胶纤维层、PBI纤维层和轻质氧化镁层相互配合的方式，能够达到电缆的阻燃性好的目的，保证了电缆的使用安全，提高了电缆的稳定性，本实用新型通过采用镀锌铜丝编织层和不锈钢丝网层共同作用的方式，能够达到抗拉性能好的目的，保证了电缆长时间使用的稳定性，提高了电缆的使用寿命。

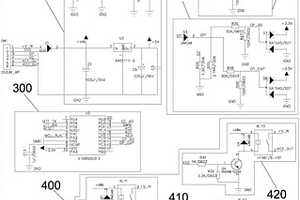

新能源汽车用充电管理电路 811

 0

本实用新型属于新能源汽车技术领域，尤其涉及一种新能源汽车用充电管理电路，包括充电桩连接接口，所述充电桩连接接口用于与充电桩连接，还包括：充电桩功率检测电路，所述充电桩功率检测电路用于检测充电桩提供的当前功率；充电管理电路，所述充电管理电路用于接收所述充电桩功率检测电路检测的当前功率；充电反馈开关电路，所述充电反馈开关电路与所述充电管理电路和所述充电桩连接接口连接，并用于在接收所述充电管理电路发送的反馈控制信号后，发送电信号至所述充电桩连接接口。本实用新型能使得充电桩能够控制其内部接触器切换至与所述当前功率相匹配的功率回路，进而实现高效快捷准确充电管理，提成充电效率和使用安全性。

新能源材料尾气处理装置 1066

 0

本实用新型公开一种新能源材料尾气处理装置，包括箱体、喷头及设置于所述箱体之下的水箱，所述箱体设有与所述水箱相连通的内腔体，所述喷头设置于所述内腔体，所述水箱设有向上的开口，所述开口位于所述箱体一侧的外部，所述开口与所述内腔体之间设有第一隔板，所述第一隔板向下延伸到所述水箱内且其端部浸没于水面之下，以使所述开口与所述内腔体相互隔离。本实用新型新能源材料尾气处理装置的处理效率高、清理维护方便。

摩托车新能源充电接头公母端子模具 617

 0

本实用新型公开了一种摩托车新能源充电接头公母端子模具，属于端子模具技术领域，一种摩托车新能源充电接头公母端子模具，包括注塑机，注塑机包括注塑机构、液压驱动机构、定模板和动模板，且动模板与液压驱动机构连接，定模板包括一对公端子定模和一对母端子定模，公端子定模上开凿有公端子型槽，母端子定模开凿有与公端子型槽相匹配的母端子型槽，公端子定模和母端子定模上均开凿有一对锯齿形密封槽，且一对锯齿形密封槽分别位于公端子型槽和母端子型槽左右两侧，动模板包括一对公端子动模和一对母端子动模，可以实现提高端子模具在注塑时的密封性和精密度，提高注塑质量，成型后不易出现充电时的电流不稳定。

用于新能源汽车动力电池的高强度铝制壳体 996

 0

本实用新型提供一种用于新能源汽车动力电池的高强度铝制壳体，属于电池壳体技术领域，该用于新能源汽车动力电池的高强度铝制壳体包括壳体，所述壳体的外表面开设有凹槽，所述壳体内侧壁的一侧开设有卡槽，所述卡槽的内部插接有卡条，所述卡条的内侧壁固定连接有支撑框架，所述壳体下表面的一侧开设有第一安装孔。该用于新能源汽车动力电池的高强度铝制壳体，通过壳体、凹槽、卡槽和卡条的设置，壳体的材料为高强度铝制材料，使壳体具有密度小、强度高、加工性能好及焊接性能优良的特点，使用寿命更长，安全有保障，凹槽可以吸收外部冲撞应力，有效避免支撑框架上的电池遭外部受冲击而破损，同时，提升壳体的耐久度，卡条插接卡槽内部，使支撑框架更加稳固，操作简单实用。

新能源电动汽车充电用移动式电源装置及其工作方法 632

 0

本发明公开了一种新能源电动汽车充电用移动式电源装置及其工作方法，涉及电动汽车移动式充电电源技术领域，为解决现有技术中的新能源电动汽车没电时，周围环境是不会一直都有充电桩的，这时候就需要移动式电源为电动车充电，但是电动车停的位置不一定都是在平坦的位置，同时因为移动式的电源底部都会安装滚轮，在摆放到地面时，时常因为地面不平而移动，使用起来不够可靠安全的问题。所述移动式电源箱的外侧安装有固定框，所述固定框的四边均安装有带螺纹支杆，且带螺纹支杆与固定框滑动连接，所述带螺纹支杆的外侧分别安装有第一固定螺母和第二固定螺母，且第一固定螺母和第二固定螺母均与带螺纹支杆螺纹连接。

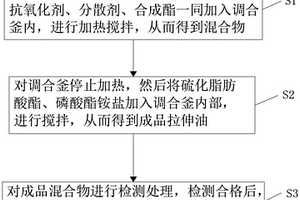

新能源动力电池壳拉伸油及其制备方法 730

 0

本发明提供一种新能源动力电池壳拉伸油及其制备方法，涉及拉伸油技术领域，所述新能源动力电池壳拉伸油的制备材料是由矿物油、聚异丁烯、聚甲基丙烯酸酯、硫化脂肪酸酯、磷酸酯铵盐、合成酯、抗氧化剂和分散剂。本发明，通过将各原料加入调合釜内，进行分步加热搅拌，从而得到成品拉伸油，通过添加聚异丁烯和聚甲基丙烯酸酯为两种增粘剂，能够大幅增强成品拉伸油的粘附性，且可增加粘度指数，从而增强成品拉伸油在高温时的油膜厚度，使成品拉伸油在拉伸时高温的情况下仍能保持优良的润滑性，而磷酸酯铵盐兼具极佳的抗压性和抗磨效果，使成品拉伸油能够满足高速拉伸的油膜强度需求，以便达到较好的使用效果。

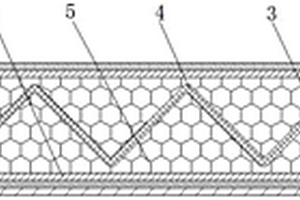

新能源汽车动力电池用隔热防火材料 955

 0

本实用新型公开了一种新能源汽车动力电池用隔热防火材料，其特征在于：包括外护部、内护部、填充部和中间层，所述外护部包括有第一绝缘层和第二绝缘层，所述第一绝缘层和第二绝缘层分别粘接在内护部的第一阻燃层和第二阻燃层上，所述第一阻燃层和第二阻燃层分别覆盖在填充部的第一填充层和第二填充层上，所述第一填充层和第二填充层分别通过填充在中间层两端面，所述第二绝缘层的远离第二阻燃层的一端面上设有粘接层，通过采用外护部作为绝缘层、内护部作为阻燃层、填充部作为填充层以及中间层，具有隔热、防火、使用寿命长、净化环保等特性，延长了新能源汽车动力电池的使用寿命，同时具有阻燃能力强、节能环保的特点。

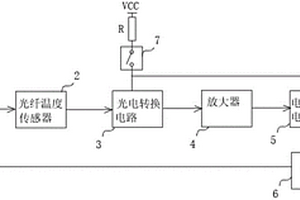

新能源汽车电池热量监测装置 851

 0

本实用新型涉及一种新能源汽车电池热量监测装置，包括：控制器；光纤温度传感器，其光纤设于电池座上，并在电池安装至电池座的状态下能够分布式贴合于电池的至少一侧面；脉冲发生器，其与控制器连接，用于发射脉冲信号；光电转换器，其自光纤温度传感器中的受光器件获取光信号后转换成电信号；电压采样电路，用于对电信号采样输出至控制器；温控开关，其设于电池座上并能够在电池安装至电池座的状态下贴合于电池表面，温控开关的一端经保护电阻R连接至新能源汽车的供电系统，另一端分别为光电转换器、电压采样电路供电且连接至控制器的中断引脚。本电池热量监测装置，使用时电耗较低，构造上成本低廉且能够起到结构简化效果。

便于替换的新能源汽车电池组 978

 0

本实用新型属于新能源汽车电池技术领域，尤其为一种便于替换的新能源汽车电池组，包括车底，所述车底的底面连接有电池箱，所述电池箱的正面连接有第一固定块，所述电池箱的正面连接有扣板，所述车底的内部开设有第一槽口，所述第一槽口的内部连接有第一电机，所述第一电机的输出端连接有丝杆，所述丝杆的表面连接有第一滑块，所述第一滑块的表面连接有挡套，所述挡套的内部连接有固定杆。通过第一滑块和挡套进行前后移动，使第一滑块和挡套对第一固定块和电池进行支撑，同时挡套对第一固定块卡紧或者松开，卡紧使防止脱落造成危险，松开时更好的把挡套从第一固定块内移出，更好的把电池箱移动出去。

新能源汽车电池管理系统 596

 0

本实用新型属于电池管理系统技术领域，尤其涉及一种新能源汽车电池管理系统，与新能源汽车的充电器连接，包括：充电器电压采样电路、电压模数转换电路、通信隔离电路和电池管理主控电路；所所述电压模数转换电路与所述充电器电压采样电路连接并用于将所述充电器电压采样电路采集到的电压转换为数字信号；述电池管理主控电路与所述通信隔离电路连接并用于获取所述电压模数转换电路转换的数字信号。本实用新型实现了将充电器的电压先采样再转换为数字信号，然后经通信隔离后传至所述电池管理主控电路，从而实现对电压的准确高效采样，进而提高电池管理效率，提升安全性能，具有极高的实用性。

新能源汽车高压上电实训系统 913

 0

本实用新型提供一种新能源汽车高压上电实训系统，包括控制装置、教学面板、点触笔、移动端、高压上电线网系统、高压上电控制系统及视觉变化装置，点触笔与控制装置及移动端电连接，高压上电线网系统及高压上电控制系统设于教学面板，高压上电线网系统的各模块间通过视觉变化装置连接，高压上电控制系统的各模块间通过视觉变化装置连接，高压上电线网系统与高压上电控制系统间通过视觉变化装置连接，高压上电线网系统及高压上电控制系统设有识别码，点触笔点触识别码并传输至移动端及控制装置，控制装置控制视觉变化装置的开闭。本实用新型通过视觉变化装置可观察到信号传输方向及电流流向，了解新能源汽车高压上电过程。

新能源电动汽车内部用扁平高压电缆 627

 0

本实用新型属电线电缆技术领域，涉及一种用于汽车内部的高压连接线，具体涉及一种新能源电动汽车内部用扁平高压电缆。本实用新型新能源电动汽车内部用扁平高压电缆，从内到外依次包括导体、绝缘层、屏蔽层一、屏蔽层二、外被，所述导体为多片重叠的片状裸铜导体，所述绝缘层包覆导体，屏蔽层一编织在绝缘层外围，屏蔽层二铝箔绕包屏蔽层一，外被包覆屏蔽层二，该电缆外观为扁平形。本实用新型外观为扁平形,导体采用多片重叠的片状裸铜导体，相对于传统圆形高压连接线，不仅可以满足传统圆形高压线缆的所有物理特性外，还具备在使用安装时节省空间，可在狭窄的空间顺利通过并不会受力挤压而变形所带来的安全隐患，安全可靠。

散热高效的新能源汽车芯片散热片 636

 0

本实用新型涉及新能源汽车技术领域，提供一种散热高效的新能源汽车芯片散热片，包括芯片主体、导热块和散热片主体，芯片主体的顶端设置有导热块，导热块的顶端设置有散热片主体，散热片主体的表面设置有散热结构，散热片主体的内部设置有加强结构，散热片主体的两侧设置有安装座，安装座的内部设置有安装结构，安装结构包括安装槽、通槽和安装栓，通槽开设于安装座的内部，安装槽开设于芯片主体两侧的内部。本实用新型通过设置有散热结构，散热片主体在使用的过程中，其散热效果不佳，导致散热效率低下的问题，因此通过凸块、凹槽的使用，可以增大散热片主体与空气的接触面积，从而加快散热的效率，提高了散热的效果。

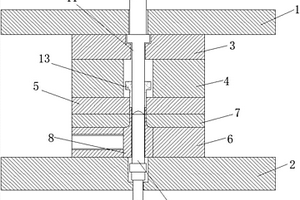

用于新能源电池盖板防爆片的复合模具 889

 0

本实用新型公开了新能源电池盖板制造技术领域的一种用于新能源电池盖板防爆片的复合模具，包括上模板和下模板，所述上模板位于下模板的正上方，所述上模板的底部设有公夹板，所述公夹板的底部设有垫板，所述垫板的底部设有导向垫板，所述下模板的顶部设有凹凸模固定板，所述凹凸模固定板的顶部设有托料板，所述凹凸模固定板的内腔设有凸凹模，所述公夹板的内部设有拉伸凸模，所述凸凹模的内部设有内顶杆，所述拉伸凸模的顶端设有打料杆，所述拉伸凸模的底端与内顶杆的顶端抵接，所述拉伸凸模的底端设有刻痕凸模，结合落料及刻痕同步完成，具有模具小，所需设备同比下投入小的特点，配合设备精度可达到客户需求的起爆压力值。

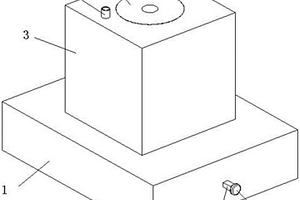

新能源汽车电池极柱冷镦成型模具 628

 0

本实用新型公开了一种新能源汽车电池极柱冷镦成型模具，包括底座与外模具，所述外模具上端面设置有安装槽，所述安装槽内设置有可调节的内芯，所述内芯上端面设置有成型腔，所述安装槽内壁设置有油槽，所述油槽内设置有滤芯，所述外模具位于底座上端面中部位置，所述底座上端面对应内芯底部位置设置有两根可调节的顶杆，所述底座一侧端面中部位置设置有可调节的压力推杆。本实用新型所述的一种新能源汽车电池极柱冷镦成型模具，属于模具领域，通过在外模具下方设置底座，利用底座安装可调节的顶杆，并通过一侧的压力推杆调节顶杆的高度，从而快速的顶起外模具内的内芯，实现内芯的快速拆卸与更换，提升冷镦成型的加工效率。

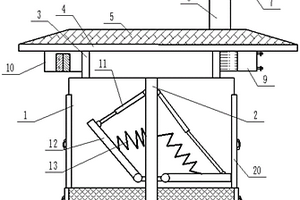

新能源环保垃圾处理装置 822

 0

本实用新型公开了一种新能源环保垃圾处理装置，属于新能源相关设备领域，包括箱体，所述的箱体内部设有隔板，箱体顶端设有支架，支架上设有顶棚，顶棚上表面铺设太阳能发电板，顶棚顶端设有升降柱，升降柱上设有风力发电机，风力发电机上设有风轮，压板一端和隔板铰接，压板另一端内壁和电动伸缩杆一端连接，电动伸缩杆另一端和隔板活动连接，箱体底端设有倾斜导板，倾斜导板最低端设有集水盒，倾斜导板上设有紫外线灭菌灯。本实用新型将垃圾在装置中压实，方便后续垃圾的运输和处理，节约空间，减少人们收集垃圾箱的次数，减少人工输出，避免垃圾中滋生细菌和病毒，保证环境和运输人员的安全，同时减少对资源的需要，方便使用。

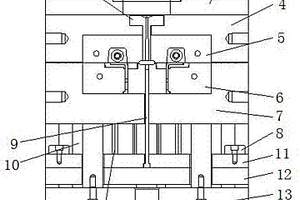

新能源电池连接器注塑模 811

 0

本实用新型公开了一种新能源电池连接器注塑模，包括面板、后模模框、斜导柱和铜件，所述面板的中部设置有定位环，且面板的底端安置有唧嘴，所述面板的底部设置有壳体，所述面板的底端固定有前模模框，且前模模框的内侧安置有前模模仁，所述后模模框设置于前模模框的底部，且后模模框的内侧安置有后模模仁，所述后模模框的中部贯穿有水口针，且后模模框的底端安置有顶针，所述顶针的底部设置有顶针板，且顶针板的底端固定有顶针底板，所述顶针板的顶部两侧设置有限位柱。该新能源电池连接器注塑模设置有面板，面板的中轴线与定位环的中轴线相重合，通过定位环的定位作用，能够使得装置进行入料工作的便捷性增强，避免出现漏、撒现象。
