器件失效检测电路及电涌保护器 705

 0

本发明公开了一种器件失效检测电路及电涌保护器。器件失效检测电路包括：第一检测模块，用于检测待检测器件所处环境的预设参数；第二检测模块，用于检测待检测器件的预设参数；运算模块，运算模块与第一检测模块及第二检测模块电连接，用于将待检测器件的预设参数转换为第一电压信号、将待检测器件所处环境的预设参数转换为第二电压信号、并生成第一电压信号与第二电压信号的差值信号；比较模块，比较模块的第一输入端接入第一电压信号与第二电压信号的差值信号，比较模块的第二输入端接入参考信号；指示模块，指示模块与比较模块的输出端电连接，用于输出指示信号。本发明能够及时检测出待检测器件及整机是否失效，并可指示模块失效状态。

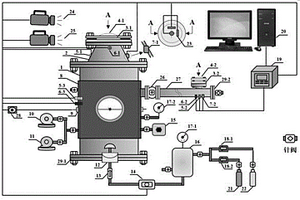

动态载荷下石化装置爆破片失效形式及爆破性能检测试验装置和方法 941

 0

本发明一种动态载荷下石化装置爆破片失效形式及其爆破性能检测试验装置，属于石化企业安全领域。包括可视化爆炸系统、爆破片装置、点火系统、供气系统、喷粉系统、压力采集系统、温度采集系统、应变采集系统、冲击波振荡采集系统、油浴加热系统、图像采集系统、同步控制系统、程序控制与数据采集系统。通过点火系统引燃可视化爆炸系统内部的预混气体或气体/粉尘复合爆炸介质产生爆炸火焰和冲击波，实现高温冲击波动态载荷（不同升压速率）对爆破片爆破性能及其失效形式进行测试与研究。本发明创造通过研究动态载荷下石化装置爆破片爆破性能及其失效形式测试装置，填补了传统检测系统对动态载荷下石化装置爆破片失效形式及其爆破性能检测的空白。

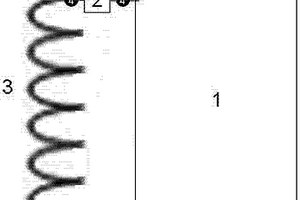

基于无源射频标签失效方式的导电液体检测传感器 835

 0

本实用新型涉及一种基于无源射频标签失效方式的导电液体检测传感器，主要由无源射频标签IC电路、隔离检测电路和无源射频标签天线组成，隔离检测电路设置在无源射频标签内的感应电流回路上，隔离检测电路与导电液体接触产生的阻抗变化会导致无源射频标签感应电流回路的可逆式通断变化，射频阅读器就能够根据无源射频标签的失效情况实现对导电液体无源检测。该发明可以克服现有导电液体无源检测传感器安装、布置和使用的局限性，为导电液体的检测提供一种敏感度可调的无源监测传感器。

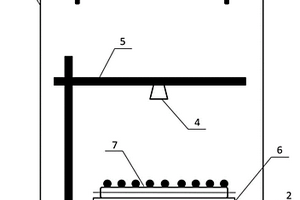

滤网失效检测装置 1088

 0

本实用新型公开了一种滤网失效检测装置，包括称重器、图像采集器；所述称重器上方用于放置滤网；所述称重器上方，设有能够采集滤网图像的所述图像采集器。本实用新型的滤网失效检测装置能够同时通过质量维度、图像检测维度来识别滤网是否失效。装置集成一体，避免多种工序的来回测量。本实用新型公开了一种滤网失效检测装置能够实现高效检测，且节省成本。

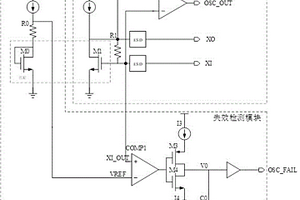

抑制电源噪声的晶体振荡器失效检测电路 791

 0

本实用新型公开了一种抑制电源噪声的晶体振荡器失效检测电路，包括dummy支路，失效检测模块，晶体振荡器；利用主振荡电路的dummy支路产生参考电压VREF，作为失效检测模块的参考电压，与晶体振荡器的输入引脚信号XI_OUT比较得到失效检测判断结果。第一NMOS管M1所在的支路是晶体振荡器振荡提供电流的主要支路，第二NMOS管M0所在的支路是dummy支路；第一电流源I1和第二电流源I0是一组匹配的电流镜结构，第一NMOS管M1和第二NMOS管M0是一组匹配的NMOS管，使得第一NMOS管M1和第二NMOS管M0具有相同的VDS。本发明利用主振荡电路的dummy支路产生参考电压进行失效检测判决，VREF=VDS+R0*I0参考电压随工艺角变化，使得失效检测结果取决于R0*I0的大小，因此工艺角变化不会影响失效检测判决结果。

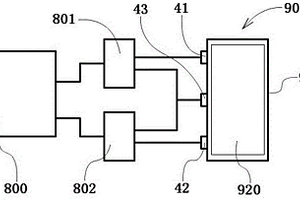

锂离子电池失效检测的方法、装置和系统 759

 0

本发明公开了锂离子电池失效检测的方法、装置和系统。该方法中，锂离子电池引入参照极。参照极包括紧贴于卷芯的参照极锂层和通过参照极极耳连接参照极锂层的参照极极柱。卷芯最外层为由卷芯隔膜包覆的负极极片，使得参照极锂层与负极极片之间通过卷芯隔膜相隔。该方法采集参照极和正负极之间的电气数据，然后通过对电气数据的分析，判断锂离子电池是否失效。电气数据包括参照极和正负极之间的电压和电阻。实验表明，本发明判断锂离子电池是否失效的准确率较高。

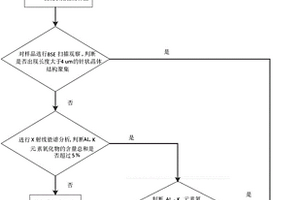

通过微观检测判断硅酸盐水泥失效的方法 924

 0

本发明公开了一种通过微观检测判断硅酸盐水泥失效的方法，包括制作水泥检测样品；利用扫描电子显微镜对水泥检测样品观察，获取BSE图像，如果BSE图像中有大于4um的针状形貌晶体结构在水泥颗粒附近聚集，则定性表征该批水泥完全失效；如果BSE图像中有小于4um的针状形貌的晶体结构或无法观察到疑似针状晶体，对BSE图像区域进行EDS能谱分析。通过微观检测手段对水泥进行失效表征，方便、准确地表征任意时刻与环境下贮存的水泥是否失效，及时掌握水泥质量，为预测、改善水泥的使用性能及工程中的应用提供理论依据。

基于自适应滑模观测器的电连接器间歇性失效检测方法 1072

 0

本发明公开了一种基于自适应滑模观测器的电连接器间歇性失效检测方法，包括建立数学模型；基于数学模型设计滑模观测器，在滑模项中对滑模观测器增益变量项设计自适应律以避免故障上界未知对状态估计的影响；对滑模观测器增益常数项求取值范围以使系统能在有限时间内达到并维持滑模运动；利用等效误差注入技术进行故障重构。该故障检测方法只需故障本身有界，对于故障的一阶导数没有要求，对于缓变、突变、间歇故障均可有效检测。当电连接器接触电阻发间歇性突变时可以被有效检测出，通过设置阈值可以判断出电连接器是否失效。本发明能够有效地根据已被故障影响的过程变量的测量值估计出故障值，反映出故障的本来面貌，从而达到间歇性失效检测的目的。

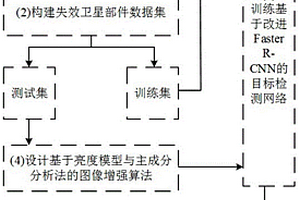

针对低照度下失效卫星小部件的目标检测方法 1031

 0

本发明公开一种针对低照度下失效卫星小部件的目标检测方法，属于深度学习和目标检测领域。首先针对失效卫星部件中的小部件问题，设计了一种基于改进Faster R‑CNN的目标检测网络，该网络分别优化设计主干网络、区域建议网络和池化层来提高网络对小目标部件的检测精度。接着，利用建立的失效卫星部件数据集进行目标检测模型训练。然后，针对空间中的低照度问题，给出一种基于亮度模型和主成分分析的图像增强方法，克服了亮度不规则引起的局部过度增强问题。最后，将增强后的图像输入到训练好的模型中进行检测，并通过平均精度、小目标平均精度以及推理速度进行结果评价。本发明可以实现低照度空间条件下的失效卫星部件的高精度检测。

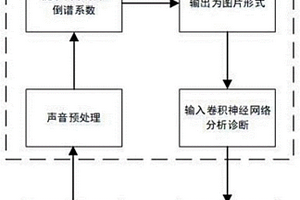

螺栓失效检测方法 674

 0

本发明涉及一种螺栓失效检测方法，包括：对需要检测的螺栓进行敲击，收集不同预紧力下产生的声音信号，对声音信号进行预处理、提取梅尔频率倒谱系数，将梅尔频率倒谱系数转换成图片数据，输入卷积神经网络进行分析处理，得出螺栓检测结果并在显示屏上输出。本发明建立了不同预紧力下声音信号与图片数据的对应关系，有效检测螺栓连接情况，克服了螺栓紧固件在使用过程中预紧力难以直接监测的困难，提升了螺栓失效检测的及时性、准确性和高效性。可广泛用于建筑施工现场，大量节省人力物力。

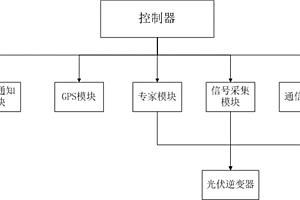

支持光伏逆变器IGBT击穿失效检测的箱变测控保护装置 1018

 0

本实用新型提供一种支持光伏逆变器IGBT击穿失效检测的箱变测控保护装置，所述装置包括用于实时采集光伏逆变器高低压侧的三相电压、三相电流信息，并实时进行分析判断其直流分量的采集模块；用于依据直流分量是否超过限值，判断出逆变器是否发生IGBT工作异常的专家模块；用于通过通信接口与光伏逆变器进行通信，实时获取逆变器内部工作状态，获取逆变器自检信息的通信模块；用于控制三种模块工作的控制器。本实用新型采用了检测IGBT输出的直流分量以及获取逆变器内部自检信息的设计思路，能够对光伏逆变器击穿失效进行提前预警，还可以断开相关电路，防止故障进一步扩大，装置内置定位信息可实时进行地理位置定位，方便运维人员进行检修维护。

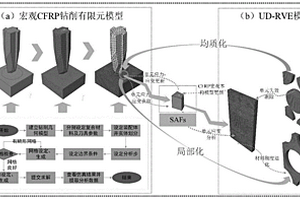

复合材料多尺度模型的动态渐进失效分析方法 857

 0

本申请研究了复合材料层合板结构在动态工况下产生的力学响应及渐进损伤行为。首先，考虑纤维和基体在微观状态下的不同力学行为，提出了一种基于微观失效理论的三维多尺度动态渐进损伤演化规律模型。基于典型代表性体积单元模型中微观组分退化弹性参数，提出了新型的纤维和树脂基体的损伤演化规律模型及失效单元的辅助删除准则。其次，采用应力放大系数建立复合材料模型中的宏观应力与代表性体积单元微观应力关系模型，结合双线性粘聚力单元模型，模拟了复合材料在匕首钻切削作用下的层内及层间损伤行为。

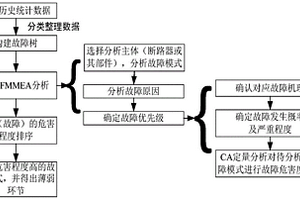

基于失效机理分析的断路器缺陷定位方法 1102

 0

一种基于失效机理分析的断路器缺陷定位方法，所述缺陷定位方法包括：采集断路器的故障历史数据；对历史数据分类整理，构建故障树模型；对故障树进行FMMEA分析，确定故障的优先级即各故障模式的危害程度；以各种故障模式的危害程度计算结果作为依据，进行故障的危害程度大小排序，得出设计上、结构上或者运行中的系统薄弱环节，从确定断路器可能发生缺陷的定位分布。本发明不仅可以分析故障原因，还可得出故障产生与发展机理，进而加强有针对性的设备缺陷排查。

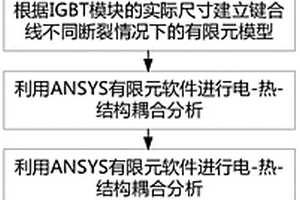

考虑键合线断裂的IGBT模块老化失效分析方法 666

 0

本发明公开一种考虑键合线断裂的IGBT模块老化失效分析方法，所述方法包括：步骤一，利用PSpice得到IGBT模块在工况下的损耗；步骤二，根据IGBT模块的实际尺寸建立键合线不同断裂情况下的有限元模型；步骤三，通过ANSYS Thermal‑Electric对步骤一得到的IGBT模型进行热电耦合分析；步骤四，将步骤二中得到的温度场结果导入ANSYS Workbench Static Structure中进行电‑热‑结构耦合分析，得到IGBT模块各位置的应力应变结果；步骤五，通过ANSYS nCode DesignLife软件对IGBT模块进行疲劳分析，完成对于键合线不同断裂情况下IGBT模块的老化失效分析。本发明借助仿真软件完成，无需破坏相应的IGBT模块，考虑了键合线的断裂对IGBT模块的可靠性影响。

叠层芯片封装产品失效分析方法 1063

 0

本发明公开一种叠层芯片封装产品失效分析方法，包括将塑封后的叠层芯片封装产品放置于加热设备中；设定温度曲线并加热烘烤；待烘烤结束后，将叠层芯片封装产品取出，分离出各层芯片，进行芯片异常判断分析。本发明的叠层芯片封装产品失效分析方法，使得芯片在无化学腐蚀或人为破损等二次破坏作用下，实现观察和分析芯片失效原因。

电力自动化装置失效分析数据库管理系统设计方法 1037

 0

本发明公开了一种电力自动化装置失效分析数据库管理系统设计方法，采用失效分析数据库管理系统对电力自动化装置的失效情况进行归纳汇总管理，失效分析数据库分类划分为人员表、案例表、装置表、插件表、元件表、软件表和术语表，分别用于将电力自动化装置的失效情况分类汇总至失效分析数据库，采用网页的形式快速进行信息交互，安全可靠、交互简单，有效解决现有失效模式管理方法中的信息索引效率低、系统性整理难度大和知识传承困难等缺点，能够快速有效地进行电力自动化装置失效分析案例管理，具有较高的实用价值和广阔的应用前景。

考虑桥墩失效模式的混凝土桥梁洪水易损性分析方法 1107

 0

本发明公开了一种考虑桥墩失效模式的混凝土桥梁洪水易损性分析方法，方法包括以下步骤：1.确定待研究桥梁基本信息，包括桥面板尺寸，桥墩构造以及配筋信息；2.基于桥墩基本信息，计算桥墩抗剪承载力；3.基于桥梁基本信息在OpenSees中构建桥梁数值分析模型；4.确定水流深度，进而在桥梁相应深度施加均布荷载并进行推覆分析，直到桥墩达到最大承载能力；5.确定桥墩达到最大承载能力时的水流作用力，计算此时水流速；6.获得不同深度下桥墩倒塌时的水流速，拟合得到桥梁洪水易损性曲线；本发明给出了洪水作用下桥梁易损性分析方案，同时考虑了桥墩剪切失效模式对其在洪水冲击作用下的响应影响，有助于混凝土桥梁精确的洪水易损性评估。

基于失效物理的IGBT模块可靠性分析方法 1111

 0

本发明公开一种基于失效物理的IGBT模块可靠性分析方法，包括：根据IGBT模块的实际尺寸建立有限元模型，并在Spaceclaim中对IGBT模块模型进行合理简化；根据IGBT模块所处的环境剖面，在Icepak中进行相应的温度循环载荷设置，完成温度场分析；进行热‑结构耦合分析，得到IGBT模块各位置的应力应变结果，建立相应的热失效物理模型，得到该温度剖面下的疲劳损伤；将温度循环离散为温度点，对不同温度点下的IGBT模块进行振动应力仿真，建立相应的振动失效物理模型，得到该温度点下的随机振动疲劳损伤；采用Miner线性损伤累计方法得到总的疲劳累计损伤值，完成对IGBT模块的可靠性分析。本发明借助仿真软件完成，无需破坏相应的IGBT模块，克服了传统的试验法时间长、花费大的弊端。

基于车载TFT屏显示失效分析系统 1100

 0

本发明涉及一种基于车载TFT屏显示失效分析系统，所述系统包括基于MCU单元的信号处理分析板卡和基于LABVIEW开发环境设计的上位机测试软件。信号解析系统将FPD_LINK信号解串，再进行转换提取关键信号参数经过MCU系统测量通过串口发送到上位机测试软件系统，另一方面板卡可以通过与TFT前屏驱动板通信接口连接读取屏内部寄存器值获取报警和错误标志，参照TFT厂家产品规格书映射相应报警及错误信息传输代码号到上位机软件系统。上位机测试软件系统可以接收来自板卡的视频数据信息和LVDS信号关键信号参数信息做出显示，另一方面能可以依据测试需要配置板卡内部LVDS信号处理芯片的参数。

在线分析电涌保护器寿命和失效的方法 1042

 0

本发明提供了一种在线分析电涌保护器寿命和失效的方法。提出了SPD寿命与失效时间计算的一种新方法。该方法通过监测SPD的漏电流、SPD的温升、SPD的温升速率、SPD电容变化、SPD在线时间、SPD泄放雷击的次数、SPD工作状态，并控制不同参数整体比重和加权因子最终得出SPD寿命与失效时间的计算。相比以前依靠单一数值进行SPD寿命与失效时间计算的准确性更高。

承压设备的定量风险分析中的失效可能性评价方法 1058

 0

本发明公开了一种承压设备的定量风险分析中的失效可能性评价方法，采用错边和角变形缺陷参数修正定量风险分析RBI中的失效可能性；所述失效可能性F的计算方法为：F=FG×(FE+FD)×FM，其中，FG为同类设备平均失效概率，FD为错边和角变形缺陷修正系数，FE为设备修正系数，FM管理修正系数。本发明引入了错边和角变形缺陷修正因子，避免了API581标准中未考虑错边和角变形缺陷的局限，使得含有错边和角变形缺陷的承压设备在风险分析过程中的计算结果更加精确。该发明在基于风险的检验的基础上，通过对缺陷尺寸的确定，方便快捷地得到与之对应的修正因子数。

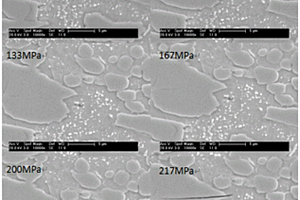

高速钢中碳化物开裂失效的动态分析方法 825

 0

本发明公开了一种高速钢中碳化物开裂失效的动态分析方法，包括如下步骤：设计样品尺寸并进行抛光腐蚀后，将其安装在原位测试平台上，放入SEM腔室内进行检测。本发明的优点为通过原位测试装置，在扫描电子显微镜(SEM)下观察高速钢中碳化物从裂纹萌生、扩展、直至断裂的整个连续过程以及碳化物与基体间的界面状态，从而能够实时地追踪观察样品表面的变形和损伤等方面组织特征在加载过程中的演化规律，更加直观地分析高速钢中碳化物的开裂机制。

锅炉受热面失效区域分析防治动态虚拟系统 899

 0

本发明提供一种锅炉受热面失效区域分析防治动态虚拟系统，是依据燃煤电厂锅炉受热面失效防治的工作特点，运用计算机虚拟现实技术，建立锅炉本体受热面失效分析防治及动态虚拟仿真系统，通过计算机图形工作站，将锅炉受热面进行计算机虚拟仿真，建立计算机锅炉受热面虚拟数字平台，采集锅炉母材缺陷数据、安装数据、炉管物理属性数据、失效历史数据、检修数据以及在线的运行状态数据，同时与电厂内部的设备管理系统和生产过程控制集成，通过对数据的挖掘、分类、计算、分析，对锅炉受热面易失效部位进行预测，并对定位的易发部位进行计算机仿真模拟，了解不同部位泄漏所造成的关联性损伤，从而建立预防措施，降低锅炉受热面失效事故发生率。

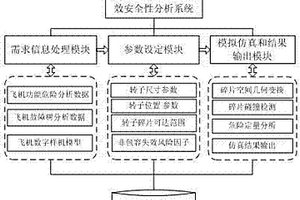

飞机发动机非包容失效安全性分析系统及方法 654

 0

本发明公开了飞机发动机非包容失效安全性分析系统及方法，属于飞机特殊风险分析与评估的技术领域。所述飞机发动机非包容失效安全性分析系统包括需求信息处理模块、参数设定模块、模拟仿真和结果输出模块。所述飞机发动机非包容失效安全性分析方法：确定发动机转子碎片相对于飞机数字样机的位置参数、尺寸参数；在失效碎片可达区域范围内，采用基于区域划分和层次包围盒法检测发动机转子碎片可能导致失效的飞机设备模型，通过对仿真结果矩阵和最小割集做布尔运算，识别灾难性功能危险并定量给出转子非包容失效安全性的分析结果。本发明在飞机设计阶段快速精确地识别出转子非包容失效的潜在危险，为飞机系统安全性设计和构型设计提供技术支持。?

基于回归分析的电磁环境中TCU失效预警方法 905

 0

本发明公开了一种基于回归分析的电磁环境中TCU失效预警方法，包括步骤：(1)通过电磁时域仿真软件确定TCU电路板图上的敏感器件；(2)在敏感器件上设置若干个探头，监视感应电压波动或感应电流波动，若出现异常则记录到异常日志中；(3)对异常日志p_n进行信息提取，构造异常信息向量s_n，并评估其失效模式概率(4)建立历史异常信息与失效模式之间的关系，构造失效检测器；(5)利用失效检测器对实时异常信息向量s_n进行评估，判断其失效趋势及是否发出预警。本发明充分利用回归分析有监督学习的特征，不断扩大失效模式，修正预警时间参数，提高预警的精确性。本发明方法可为晶闸管级的检修提供支撑，应用价值和前景巨大。

航空发动机转子非包容失效安全性分析方法 1042

 0

本发明公开了一种航空发动机转子非包容失效安全性分析方法。本发明方法包括以下步骤：导入航空器及航空发动机数字样机模型，并对其进行简化；模拟航空发动机转子碎片生成以及碎片从发动机机匣中飞出后的轨迹，将碎片对简化后的数字样机进行穿透性检测；通过对发动机碎片与航空器数字样机的穿透性检测撞结果与航空器灾难性危险的最小危险组合单元进行对比，判断危险事件是否被触发；根据危险触发分析结果，求出航空器在不同失效模式下的灾难性危险概率。本发明方法通过计算机仿真来求出由转子非包容失效导致的飞机灾难性事故概率，具有计算量小、效率高、分析结果准确可靠等优点，可为飞机安全性设计与适航符合性验证提供支持。

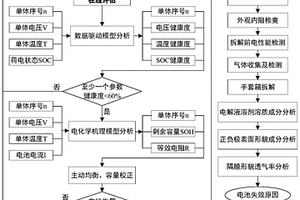

储能电站电池的失效分析方法及装置 758

 0

本发明公开了一种储能电站电池的失效分析方法及装置，包括以下步骤：(1)对储能电池的状态进行在线评估，利用数据驱动模型分析储能电池单体各项参数健康度；(2)当至少一个参数的健康度低于设定的阈值时，通过电化学机理模型对该储能电池单体进行发热特性分析，根据分析结果对其进行容量校正和主动均衡；(3)若经过步骤(2)处理之后，仍检测到储能电站继续发出在线告警信号，则将劣化储能电池单体拆除；(4)离线诊断，找出电池失效原因。本发明将状态在线评估与性能离线诊断相结合，通过状态在线评估半定量分析电池单体失效的可能性，通过性能离线诊断定量检测电池失效程度，建立储能电站电池失效分析方法。
