北京有色金属功能材料技术理论与应用

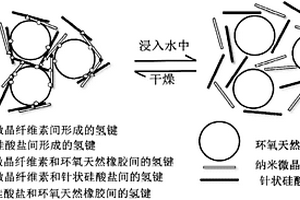

水响应性弹性体功能复合材料及其制备方法 821

 0

本发明涉及一种水响应性弹性体功能复合材料及其制备方法，属于功能材料技术领域。本发明将0.7～3.0质量份的针状硅酸盐、1.0～4.3质量份的纳米微晶纤维素填料加入到100质量份的环氧天然胶乳中，通过原位复合成膜法制备出一种快速水响应弹性体功能复合材料，该复合材料具有成本低廉，制备工艺简单的特点，具有多重氢键网络结构，具有高的水响应敏感性、可逆性。可以作为形状记忆弹性体、生物传感器和在医学等领域使用(如自紧式缝合线)。

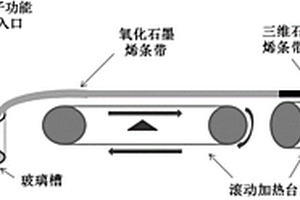

规模化连续生产三维石墨烯膜的方法及应用 1001

 0

本发明公开了一种规模化连续生产三维石墨烯膜的方法及应用，属于功能材料领域。所述方法为：第一步：制备氧化石墨烯溶液；第二步：搅拌浓缩；第三步：将聚四氟乙烯槽浸入到甲醇中；第四步：将浓缩好的氧化石墨烯溶液注入聚四氟乙烯槽，得到氧化石墨烯条带；第五步：将氧化石墨烯条带从甲醇溶液中引出先进行干燥，再进行还原膨胀，即可得到所述的三维石墨烯膜；第六步：收集三维石墨烯膜，收卷。将氧化石墨烯溶液与功能化纳米粒子混合，按照相同的制备步骤可得到功能化的三维石墨烯膜。所述方法制备过程简单、环境友好、成本低、适合大规模生产，采用所述方法制备得到的三维石墨烯膜呈三维、多孔状，具有质量轻、比表面积大、柔韧性好的特点。

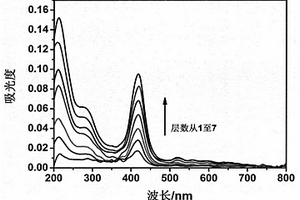

卟啉-多酸-水滑石三元复合非线性光学薄膜及其制备方法 902

 0

本发明公开了一种卟啉-多酸-水滑石三元复合三阶非线性光学薄膜及其制备方法，属于功能材料技术领域。薄膜的制备方法为：剥离水滑石；配制卟啉溶液和多酸溶液；在处理好的基质上交替组装水滑石、多酸和卟啉得到多层复合薄膜。薄膜具有纳米尺寸，平整均匀，透过率高，稳定性好，其饱和非线性吸收和自散焦非线性光学效应显著，具有优良的调控性，可以通过控制层数和多酸加入调节非线性效应强弱。本发明提供的方案使材料具有良好的非线性性能并且便于加工和使用。

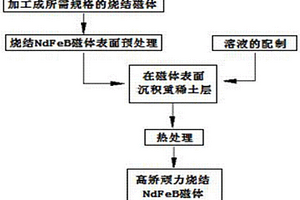

烧结NdFeB磁体的重稀土附着方法 646

 0

本发明提供一种烧结NdFeB磁体的重稀土附着方法，属于稀土磁性功能材料及制备技术领域。该制备工艺的具体步聚为：将经过表面预处理的烧结NdFeB磁体置于重稀土盐有机溶液中，在电流的作用下，重稀土元素沉积在烧结NdFeB磁体的表面，形成一层致密的重稀土金属薄层，然后伴随高温扩散处理或高温扩散和低温回火两级热处理，使重稀土金属膜中的重稀土元素通过晶界扩散到磁体内部。采用本发明制备的烧结NdFeB稀土永磁材料的矫顽力显著提高而剩磁无明显减低，同时重稀土用量少，工艺简单可控，效率高，适合工业化生产。

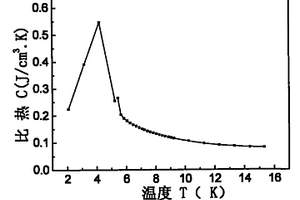

稀土硫氧化物-HoCu2陶瓷-金属复合磁性蓄冷材料 816

 0

本发明属于功能材料领域，涉及一种超低温制冷机用稀土硫氧化物－HoCu2复合磁性蓄冷材料，该蓄冷材料在3～10K温区内具有大的比热，有利于实现蓄冷器结构的简化。特征是复合磁性蓄冷材料的配比以质量百分比计，设稀土硫氧化物的比例为x，则HoCu2的比例为1－x，稀土硫氧化物比例的变化范围x为30～70％，具体工艺流程如下：首先，按照配比分别称取稀土硫氧化物与HoCu2两种粉体放入球磨罐中，再加入磨球及球磨介质，密封后充分研磨混匀，然后，将研磨好的物料过滤、干燥，最后，压制成形并进行烧结处理，即得到稀土硫氧化物－HoCu2复合磁性蓄冷材料。稀土硫氧化物磁性蓄冷材料通过与HoCu2复合，避免了高温烧结所带来的稀土硫氧化物分解问题。复合以后所获得的新型磁性蓄冷材料的蓄冷性能有了较大改善。

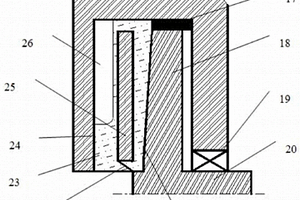

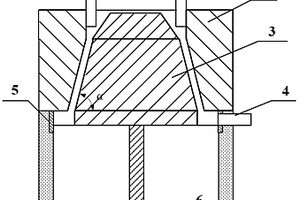

剪切增稠液汽车风扇离合器 868

 0

剪切增稠液汽车风扇离合器。剪切增稠液是一种粘度可随外界剪切速率改变的功能材料。这种材料在常态下柔软，当遇到高速的冲击或剪切时，材料变得坚硬。当外力消失后，材料又重新恢复到柔软状态。把剪切增稠液作为传动介质，其初始粘度低，有利于剪切增稠液的循环，防止剪切增稠液温度升高。而当剪切增稠液到达工作面时，粘度瞬间增大，变为类固体，使得主动板带动从动板做功，带动风扇转动。基于此特性设计的汽车风扇离合器无需外源控制，功耗低，结构简单，响应迅速，易于控制。把工作腔设计成漏斗形，有利于剪切增稠液的循环，可进一步降低工作腔温度。剪切增稠液在工作腔转动时能形成类固体状态，这大大提高了汽车风扇离合器的传动效率。

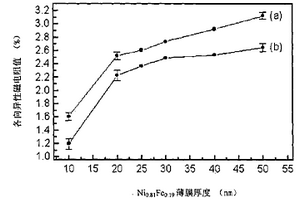

各向异性磁电阻坡莫合金薄膜的制备方法 601

 0

一种各向异性磁电阻坡莫合金薄膜的制备方法， 涉及功能材料薄膜的制备，特别是涉及制备磁电阻薄膜。本方 法是在清洗干净的玻璃基片上或单晶硅基片上沉积镍铁Ni0.81Fe0.19薄膜，将(Ni0.81Fe0.19)xCr1－x层作为种子层，x值介于0.13～0.53之间；沉积的顺序依次是1.0～12.0nm厚度的镍铁铬(Ni0.81Fe0.19)xCr1－x、10.0～200.0nm厚度的镍铁Ni0.81Fe0.19和5.0～9.0nm钽Ta。本发明由于采用体心结构的NiFeCr作为坡莫合金薄膜的一种新型种子层，其各向异性磁电阻AMR值比以传统的Ta为种子层时明显提高，最大可达34％，具有制备方便、不需要高温沉积和磁场热处理、成本低等优点。

旋转液膜反应器及其在制备层状复合金属氢氧化物中的应用 699

 0

本发明属于无机功能材料制备技术领域的一种旋转液膜反应器并将其用于层状复合金属氢氧化物的制备。本发明从共沉淀法制备层状复合金属氢氧化物的基本工艺出发，利用晶体化学的原理，通过对流体力学进行计算和分析，设计了一种旋转液膜反应器，使两种流体在限域空间内以湍流形式流动，保证了过饱和度的均一性，提高了体系的成核速率，降低了结晶生长速率，得到粒径较小、粒径分布较窄的层状复合金属氢氧化物产品，产品粒径可以在10～150nm范围内进行控制，其粒度分布范围可以缩小到20nm～50nm。

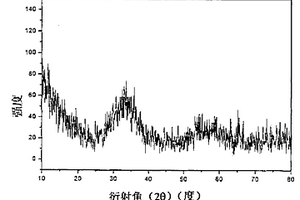

钆基大块非晶合金及其制备方法 1058

 0

本发明涉及一种钆基大块非晶合金，是以钆为主 要成分，且包含至少50％体积百分比非晶相，其组成可用如下 公式表示： GdaAlbNicCudMe，其中50≤a≤80， 5≤b≤20，5≤c≤20，5≤d≤20，0≤e≤15，且a+b+c+d+e＝ 100；所述的过渡族金属元素M为Sc，Nb，Ti， Cr，Mn，Fe，Co，Y，La，Pr，Nd或Hf。该合金的制备是在 钛吸附的氩气氛的电弧炉中，按所需要的原子配比将上述组份 中各组份熔炼得到母合金铸锭；再使用常规的金属型铸造法， 将此母合金铸锭重新熔化，利用电弧炉中的吸铸装置，将熔体 吸入水冷铜模而得。该合金抑制结晶能力强，易于形成大尺寸 的非晶合金；而且其制备简单，成本低；另外，该合金有良好 的磁性能和磁光性能，可作为功能材料。

超疏水超亲油海绵的制备方法 804

 0

本发明公开了一种超疏水超亲油海绵的制备方法，属于功能材料技术领域，该方法包括：海绵预处理、铬酸洗液的制备、聚全氟烷基硅氧烷-乙醇混合溶液的制备、海绵浸入铬酸洗液中腐蚀、海绵浸入聚全氟烷基硅氧烷-乙醇混合溶液中进行修饰后取出烘干等步骤。本发明的制备方法流程简单，通过铬酸腐蚀、氟硅烷修饰，使聚氨酯海绵表面形成超疏水/超亲油的表面。它是通过化学反应的手段将具有聚氨酯海绵先用铬酸洗液腐蚀，然后经过聚全氟烷基硅氧烷-乙醇溶液的修饰，使其表面能降低，使其达到了超疏水超亲油的功能，增强了油水分离的效果，汽油在其表面接触角为0°，水在其表面接触角>150°。

球形硫氧化物荧光粉的制备方法 867

 0

本发明公开了一种球形硫氧化物荧光粉的制备方法。具体制备过程包括前驱体溶液1的制备与优化工艺、激光协同调控溶剂热反应工艺、前驱体溶液2的离心解聚工艺以及荧光粉的分级煅烧工艺。所述前驱体溶液1是通过迭代优化后所确定的斓系盐溶液、有机溶液、表面活性剂与无机酸混匀后的溶液，激光协同调控溶剂热反应工艺是通过溶剂热反应过程中引入激光辐照所实现的，所述前驱体溶液2的离心解聚工艺是通过高速离心配合柔性烘干解聚技术所实现的，所述分级煅烧工艺包括前驱体粉末的预焙烧与高温煅烧工艺。本发明所制备的荧光粉具有高分散性、高光效、高稳定性以及优异的顺磁性，在照明、显示、生物探测、靶向分离等领域有作为光磁双功能材料的潜力。

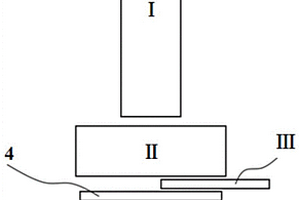

制备低维材料堆叠结构的转移方法与装置 902

 0

本发明公开了一种制备低维材料堆叠结构的转移方法与装置。所述装置包括从上到下依次设置的显微观察系统、转移架、微量液滴供给系统和三维平移台；载体A吸附在转移架下面，载体B置于三维平移台上。低维材料在载体A和载体B之间垂直堆叠，实现了不同种类或同种类低维材料之间的有效、多样化堆叠。由本发明制得的堆叠材料，由于没有成分过渡，所形成的异质结具有原子级陡峭的载流子(势场)梯度；此外，由于超薄的厚度以及特殊的二维结构，制得的堆叠材料具有强的栅极响应能力，以及与传统微电子加工工艺和柔性基底相兼容的特性。本发明对功能材料、功能器件的基础研究和应用发展具有重要实践意义。

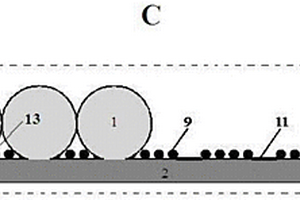

金属基亲疏水条纹相间表面构建方法 969

 0

本发明公开了属于非硅微加工与微纳功能材料制备技术领域的一种金属基亲疏水条纹相间表面构建方法。该方法将金属丝紧密缠绕在基底上，并在重物压力下烧结形成一体，所得烧结体浸入疏水纳米颗粒悬浊液后，疏水纳米颗粒沉积在基底上未经金属丝覆盖的区域，经高温坚膜后形成超疏水条纹；将金属丝从基底上剥离，暴露出的区域形成亲水条纹；构建的金属基亲疏水条纹相间表面条纹间距、宽度可分别通过金属丝直径、重物压力大小调控，方法简单、易操作，具有广阔的应用前景。

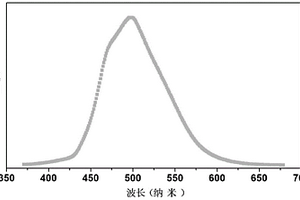

绿色荧光材料及其制备方法 678

 0

本发明公开了一种绿色荧光材料及其制备方法，该荧光材料名称为Eu₃(FDA)₄(DMSO)₂(NO₃)(H₂O)₂，该荧光材料的分子式为：C₂₈H₂₄NO₂₇Eu₃S₂，分子量为1326.48，FDA为2,5‑呋喃二甲酸，DMSO为二甲亚砜。其制备方法是将2,5‑呋喃二甲酸与硝酸铕混合，然后加入到DMSO与乙醇混合溶液中，并在搅拌后以120℃进行反应，从而制得无色块状晶体即可。该荧光材料在380nm波长的入射光照射下能发射出6000000a.u.强度的绿色荧光。本发明能合成发绿色荧光性能优异的功能材料，存在寿命更长、色纯度更高，而且制备方法简单、化学组分易于控制、重复性好、产量高。

三唑磷仿生酶联免疫吸附检测试剂盒及检测方法 1004

 0

本发明涉及化学检测领域，具体而言，涉及一种三唑磷仿生酶联免疫吸附检测试剂盒及检测方法；所述试剂盒包括：分子印迹聚合物膜酶标板以及三唑磷酶标抗原；所述通过以下方法制备得到：以三唑酮为模板分子，与功能单体、交联剂、引发剂在惰性溶剂中进行预聚合得到预聚合液；将所述预聚合液加入酶标板中，真空干燥聚合后洗脱模板分子即得。本发明提供的三唑磷吸附功能材料具有较高的稳定性、较长的使用寿命和较强的抗恶劣环境的能力，克服了传统生物抗体制备周期长、易失活、成本高等缺点。

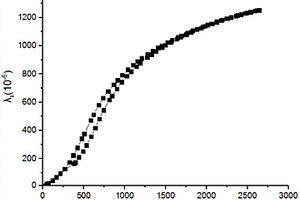

烧结铽镝铁磁致伸缩材料及其制备方法 644

 0

一种烧结铽镝铁磁致伸缩材料及其制备方法,属于磁性功能材料领域。以TbxDy1‑xFey(0.27≤x≤0.50，1.80≤y≤2.1)为主制成合金粉末，添加Ho、Co、Mn、Si、Ni、Ti、Cr、V附加金属元素组成铽镝铁系合金，再加入以低熔点晶界相合金或金属作为晶界相，用烧结法制备铽镝铁系合金磁致伸缩材料。本发明克服了传统定向凝固制备取向多晶铽镝铁合金凝固组织不均匀、磁致伸缩性能一致性差；铽镝铁粉末树脂粘接复合材料粘接剂体积分数大导致的磁致伸缩性能下降、激励磁场增大等弊端；与传统烧结铽镝铁合金相比，重构了晶界组织，改善了合金脆性，实现了铽镝铁材料的高致密化、组织均匀化、高取向度、近净型加工，提高了材料综合性能和利用率。

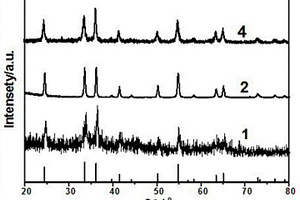

淬火处理提高Sm₅Co₁₉基合金磁性能的制备方法 613

 0

一种淬火处理提高Sm₅Co₁₉基合金磁性能的制备方法，属于新型功能材料领域。首先将纯稀土Sm、纯金属Co以及纯金属M(Fe、Ni、Nb)配制成目标成分的母合金，然后通过悬浮熔炼熔炼成Sm₅Co_19‑xM_x母合金铸锭，然后将母合金铸锭破碎成微米级粉末，通过高能球磨得到非晶粉末，再将得到的非晶粉末通过放电等离子烧结的方法烧结成致密合金块体，最后通过淬火的热处理方法得到最终的Sm₅Co₁₉基合金块体，得到具有优异综合磁性能的Sm₅Co₁₉基纳米晶合金块体材料。本发明矫顽力均提高数十倍以上，剩磁和最大磁能积有了极大地提升，综合磁性能提升十分明显。

提高普鲁士蓝电致变色薄膜在LiClO₄/PC电解质中的循环稳定性的方法 900

 0

一种提高普鲁士蓝电致变色薄膜在LiClO₄/PC电解质中的循环稳定性的方法，属于功能材料技术应用领域。在配置的LiClO₄/PC电解液中滴入弱酸(可选醋酸，油酸，草酸等)，将普鲁士蓝电致变色薄膜放入到电解液中进行电致变色。可以提高循环稳定性，提高寿命。

动电位电化学沉积制备WO3电致变色薄膜的方法 614

 0

一种动电位电化学沉积制备WO3电致变色薄膜的方法，属于功能材料技术领域。在双氧水中加入适量钨粉使其完全溶解制成过氧钨酸溶液，加入适量乙醇和乙酸充分搅拌得稳定的混合溶液。本发明配制的过氧钨酸溶液比较稳定，常温下可放置一个月连续使用。采用动电位电化学沉积制备WO3薄膜的方法，成本低，工艺简单无需退火，均匀成膜可重复性高，而且其所制备的薄膜具有良好的电致变色和光学性能，为发展节能、高效、低成本的WO3薄膜技术工业化生产化提供新思路。

具有室温磷光特性的锌基金属有机框架材料及其制备方法 829

 0

本发明公开了属于晶态功能材料领域的一种具有室温磷光特性的锌基金属有机框架材料及其制备方法。本发明通过选取芳香羧酸类有机物作为构筑模块，采用水热/溶剂热法制备了系列芳香羧酸基金属有机框架晶态材料。本发明的优点在于，金属离子与有机配体通过强的配位键作用将有机配体固定于刚性骨架中，极大地抑制了有机配体因振动而产生的能量损失，从而提高了磷光发光效率。同时，由于无机成分的引入，使得原有机磷光体的物理、化学稳定性得到了提高。在室温条件下，该类材料受紫外光照射结束后能产生较长的室温磷光。同时，获得的晶态材料在生物、医学等领域具有潜在的应用价值。

废胶粉地砖及其制备方法 824

 0

本发明公开了一种废胶粉地砖及其制备方法，废胶粉地砖按重量百分含量计包括以下组分：废胶粉55%~92%，浅度硫化橡胶粘合剂7%~40%；其中浅度硫化橡胶粘合剂，以重量百分含量计包括以下组分：橡胶3%～24%，硫化剂0.2%～3%，石油重馏分油75%～96%。制备方法包括如下内容：将熔化状态的浅度硫化橡胶粘合剂与废胶粉搅拌均匀，填入到地砖模具中，然后养生，降温，拆卸模具，得到废胶粉地砖。本发明废胶粉地砖具有自我修复功能，材料成本低，制备过程不受操作时间限制。

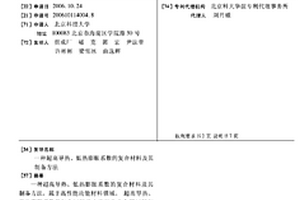

超高导热、低热膨胀系数的复合材料及其制备方法 1045

 0

一种超高导热、低热膨胀系数的复合材料及其制备方法,属于高性能功能材料领域。超高导热、低热膨胀系数的复合材料是由高导热非金属材料与高导热金属材料的至少两相所构成。高导热非金属材料包含金刚石、裂解石墨、碳纳米管、SIC、ALN等中的一种或多种;高导热金属材料是铜、银或铝。制备方法是将高导热非金属材料的粉末颗粒或纤维与高导热金属材料的粉末颗粒混合进行成形与热固结;热固结是在是真空或氩气、氢气、氮气、分解氨保护气氛下进行。优点在于,复合材料具有导热率高、热膨胀系数与电子器件匹配;其良好的散热性、适中的热膨胀系数可以保障部件高发热密度条件下长期稳定地工作。产业化的应用前景广阔。

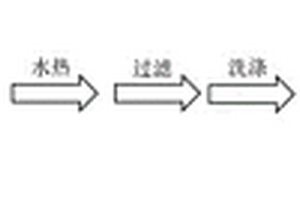

氢氧化钙/天然沸石复合调湿材料及其制备方法 924

 0

本发明涉及一种氢氧化钙/天然沸石复合调湿材料及其制备方法，属于非金属矿物功能材料和无机调湿材料领域。本发明将天然沸石加水制成矿浆，同时按预设的Ca(OH)2包覆量以及NaOH与CaCl2反应生成Ca(OH)2的反应摩尔比计量称取NaOH和二水CaCl2，并分别加水配置成各自的均匀溶液；之后，将NaOH溶液和CaCl2溶液并流加入天然沸石矿浆中，在天然沸石颗粒表面均匀沉淀包覆Ca(OH)2；制得具有一定液固比的Ca(OH)2/天然沸石复合粉体悬浮液；然后将Ca(OH)2/天然沸石复合粉体悬浮液进行水热反应；最后对水热反应产物进行过滤、洗涤、干燥和解聚，制得氢氧化钙/天然沸石复合调湿材料。本发明显著提升了天然沸石的调湿性能，制备方法节能和绿色环保，在建筑调湿材料领域具有更大的应用价值和良好的应用前景。

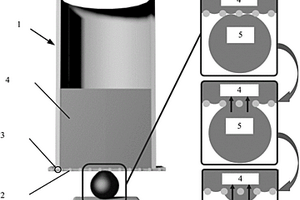

用于自发反重力运输微小水滴的超疏水泵及其制备方法和用途 744

 0

本发明公开了一种用于自发反重力运输微小水滴的超疏水泵及其制备方法和用途，属于功能材料及流体控制技术领域。本发明通过超疏水大孔网材单面定点粘附到高分子管材末端，管材内部中填充亲水材料层，成功实现了液滴的收集与反重力运输。在使用本发明自发反重力运输微小水滴的超疏水泵进行液滴反重力传输时，可利用超疏水基底盛放小液滴后直接拾取，也可以利用疏水性针头将小液滴连续不断的运输到超疏水泵的下表面，使其向上汇聚、提升液面，实现了高效、快速、安全的液滴传输。

鱼鳞状过渡金属硫化物碳纳米材料的应用 738

 0

一种鱼鳞状过渡金属硫化物碳纳米材料的应用,属于环境功能材料制备技术领域，其应用属于水处理技术领域。首先高温水热反应合成三氧化钼棒，并以棒状化合物为模板，在其表面进行聚合物的聚合反应得到三氧化钼@聚吡咯复合物，然后用氨水去除化合物模板，并高温碳化得到聚吡咯空心管；最后经过高温水热反应并碳化在聚吡咯表面生长鱼鳞状二硫化钼薄片。本发明产物分散性好，纯度高，并且应用于重金属离子的吸附去除，具有较高的吸附容量和去除率。

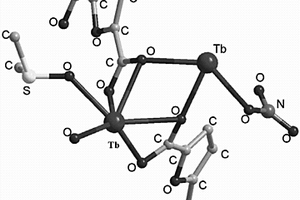

绿色荧光无机有机杂化材料及其制备方法 923

 0

本发明公开了一种绿色荧光无机有机杂化材料及其制备方法，该材料名称为Tb(FDA)(DEF)₂(NO₃)，FDA为2,5‑呋喃二甲酸，DEF为二乙基甲酰胺。其制备方法是将2,5‑呋喃二甲酸与硝酸铽混合，然后加入到DEF与乙醇混合溶液中，并在搅拌后以90℃进行反应，从而制得无色块状晶体即可。该荧光材料在370nm波长的入射光照射下能发射出6000000a.u.强度的绿色荧光。本发明能合成发绿色荧光性能优异的功能材料，存在寿命更长、色纯度更高，而且制备方法简单、化学组分易于控制、重复性好、产量高。

应用于六价铬去除的多孔性聚苯胺材料的制备方法 654

 0

本发明公开了一种新型多孔导电性聚苯胺材料的制备方法及其应用于废水中Cr(VI)的还原和去除，属于工业废水处理及环境功能材料领域。本发明利用细菌菌体具有一定外形、但干燥时易失水的特征，采用化学氧化方法将聚苯胺在水溶液中生长在细菌菌体表面后，在80℃条件下干燥，使得细菌菌体失水破裂形成孔隙，制备得到多孔性聚苯胺材料。该模板只释放出水来，无二次污染产生，为一种绿色模板。采用细菌为模板该材料导电性可比达到10S/cm，该材料等电点降低至pH=4.5，可同时实现对废水中Cr(VI)的还原和还原后Cr(III)的吸附。

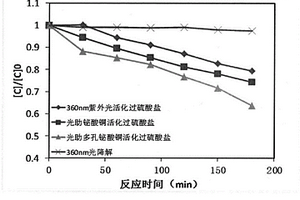

光助多孔铋酸铜活化过硫酸盐水处理高级氧化技术的构筑与应用方法 967

 0

本发明提供了一种光助多孔铋酸铜活化过硫酸盐水处理高级氧化技术的构筑与应用方法，属于水处理技术和环境功能材料领域。多孔铋酸铜的形状可为粉末或颗粒，以硝酸铋、硝酸铜和聚乙烯吡咯烷酮为主要材料，制备成比表面积高的多孔铋酸铜材料，提高在光助条件下活化过硫酸盐产生自由基对香豆素的降解能力。本发明针对现有常规污水处理对香豆素的去除效果差的问题，提出一种新型的多孔铋酸铜作为催化剂，并实现其在过硫酸盐体系中的成功应用，为香豆素类化合物的去除技术提供了理论参考，为保障水质安全改善水质环境提供科学依据和技术支撑。

侧链带有活性双键的兼具水溶性和油溶性的成膜树脂及其制备方法 773

 0

本发明涉及侧链带有活性双键的兼具水溶性和油溶性的成膜树脂及其制备方法。本发明首先由带有亲水性酰胺键的NVP和(甲基)丙烯酸或(甲基)丙烯酸羟烷基酯进行自由基共聚合反应，得到侧链带有羧基或羟基的成膜树脂；然后将得到的侧链带有羧基或羟基的成膜树脂和含有丙烯酸双键的化合物进行接枝反应，得到如式(1)所示的本发明的成膜树脂。本发明的成膜树脂，在侧链上由于带有较多的亲水性的酰胺键，可以为成膜树脂提供良好的水溶性，同时还兼有良好的油溶性，满足成膜树脂在光固化材料配方中进行混溶时与光固化功能材料中其它组分的良好混溶性，侧链带有的活性双键可以进一步参加光固化过程的反应，有利于提高固化图像的牢度和耐磨性能。

基于埋层的垂直结构存储器的制备方法 816

 0

本发明公开了一种基于埋层的垂直结构存储器的制备方法。该方法采用填埋下电极和存储功能材料层，不仅可以实现良好的电热绝缘，而且避开了以往制备此类垂直结构器件对化学机械抛光(CMP)的依赖。该方法在电子束曝光、聚焦粒子束刻蚀等高精度线性光刻手段，及高精度的薄膜淀积与刻蚀工艺辅助下，解决了以往研发此类垂直结构由CMP技术的研发瓶颈所导致的研发周期长、难度大、成本高、适用性差的缺点，并在制备精度、制备效率、经济性以及与现有的CMOS工艺兼容性等方面具有很大的优越性。
