北京有色金属功能材料技术理论与应用

双合成反铁磁结构薄膜材料 1015

 0

一种双合成反铁磁结构薄膜材料,属于功能材料领域,应用于自旋阀中,为高密度读出磁头、磁随机存储器、高灵敏度传感器件等自旋电子器件打基础。其特征在于:由贵金属种子层、铁磁性金属层、金属钌层6层金属膜组成;金属多层膜的最底层为贵金属钽、铜,厚度为1～10纳米;从底往上第二层为钴、钴铁合金、镍铁合金铁磁性金属层,厚度为0.5～10纳米;第三层为金属钌层,厚度为0.1～1.2纳米;第四层为钴、钴铁合金、镍铁合金铁磁性金属层,厚度为0.5～10纳米;第五层为金属钌层,厚度为0.1～1.2纳米;第六层为为钴、钴铁合金、镍铁合金铁磁性金属层,厚度为0.5～10纳米。与SYAF结构相比,具有较低的饱和磁化强度,此外还具有较高的饱和场,较低矫顽力以及更好的热稳定性。

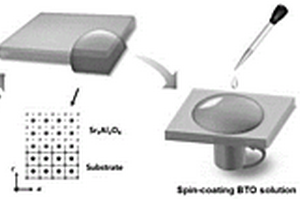

基于化学法制备自支撑BaTiO3单晶薄膜的工艺 682

 0

本发明属于信息功能材料、功能薄膜和柔性电子技术领域，涉及一种基于化学法制备自支撑BaTiO3单晶薄膜的工艺，该工艺为：在不同单晶基片上，采用化学旋涂的方式首先在基片上外延生长Sr3Al2O6/BaTiO3结构；利用Sr3Al2O6的可溶于水的特性，将其浸泡在去离子水中12h小时以上，充分溶解即可得到自支撑BaTiO3单晶薄膜。本申请可以通过控制前驱液浓度、旋涂转速、退火次数调控单晶薄膜厚度；在使用化学旋涂法生长BaTiO3单晶薄膜过程中不会对Sr3Al2O6薄膜层造成损害。该方法适用于大面积柔性功能层的剥离，对全化学法制备自支撑氧化物钙钛矿单晶薄膜具有重要意义。

缓蚀功能超疏水自愈合防腐涂层构筑方法 1003

 0

本发明提供了一种缓蚀功能超疏水自愈合防腐涂层构筑方法，属于功能材料及镁合金表面防腐技术领域。将制备的层状双金属氢氧化物(LDH)通过月桂酸根离子插层与修饰，赋予LDH粉末缓蚀与超疏水两种功能，再将聚二甲基硅氧烷与缓蚀疏水LDH均匀分散制备成涂料，通过喷涂的方法均匀涂覆于镁合金基体表面，固化后在基体上表面制得缓蚀功能超疏水自愈合防腐涂层。经检测涂层能通过阴离子交换释放缓蚀性月桂酸根离子，同时捕获腐蚀性氯离子。同时当涂层表面出现划痕时，经100℃处理就可以实现防腐涂层的自修复。所制备的超疏水涂层对水的接触角为155°，本发明方法简单、原料易得、可工业化大面积制备，涂层兼具缓蚀、疏水、自愈合多种功能。

多响应聚电解质自发电复合膜及其制备方法 952

 0

本发明属于功能材料技术领域，具体而言，涉及一种多响应聚电解质自发电复合膜及其制备方法。聚电解质自发电复合膜由聚合物材料和吸光材料组成，聚合物中带电的水合氢离子在离子浓度差的驱动下会定向扩散而产生电能，同时，吸光材料产生丰富的光生载流子，进一步提升产电性能。将一对电极和多响应聚电解质自发电复合膜通过叠层组装得到发电机。制备所需的原材料合成技术成熟，可以大批量生产，从而有效提高制备的实用性、经济性和效率，简单易实现。由于单个发电机优异的机械柔性和可裁切的特性，发电机单元可以集成实现便携可穿戴发电体系。在自然环境中，集成光、湿气纳米发电机可以适用多种室内外真实场景，实现为小型商业用电器供电功能。

垂直少层MoS2纳米片的无模板法制备 768

 0

本发明提供一种垂直生长的少层MoS2纳米片的无模板制备方法，其特征为以非晶晶化和离心分离法制备出分散性、尺寸和层数可控的垂直少层MoS2纳米片。其具体制备方法是：在室温下将适量给定浓度的酸溶液以一定的滴加速率滴加至适量含硫化合物与钼盐的混合溶液中，得到黑色沉淀。在惰性气氛中将得到的沉淀进行煅烧，并超声分散于合适溶剂中后进行离心分级。通过调控滴加速率、反应时间和不同转数的离心分级处理可获得不同分散程度的少层垂直MoS2纳米片和类花状MoS2垂直纳米片团簇。本发明具有操作简便、重复性好的优点，通过调控反应和处理条件可制备出尺寸、层数以及分散性各异的垂直少层MoS2纳米片，对相关光电功能材料及催化材料的研究和应用具有重要意义。

释放负离子抗菌除异味的空调口罩的制备方法 727

 0

本发明具有良好的使用功能，功能成分主要由对电气石、二氧化硅、贝壳粉、锐钛型纳米二氧化钛、稀土氧化物、松枝粉、柏叶粉、绿茶粉、薄荷叶粉组成，能够长期持续释放负离子，较好地净化空气、杀灭病菌、祛除异味，并且起到平静心情、提神醒脑、增强人体免疫力的效果。功能材料经粉碎混合均匀与载体树脂熔融挤出制得母粒。将母粒与尼龙、涤纶、锦纶等高聚物载体树脂、润滑剂、分散剂、偶联剂按一定比例混合，熔融后纺丝，纺丝经过纺织加工，制成厚度为5～50mm孔隙口径为10～90目絮状多孔隙的纤维网格结构，再按所需的尺寸剪裁，加工制得用于多功能风循环系统环保滤网成品‑空调口罩。

用于制备软质婴儿模型的材料组合物 897

 0

本发明公开了一种用于制备软质婴儿模型的材料组合物，该组合物包含以下重量份的组分：生胶80‑120重量份、气相白炭黑22‑35重量份、羟基硅油2‑3重量份、乙烯基三乙氧基硅烷12‑15重量份、醋酸丁酸纤维素2‑13重量份、金属氢氧化物0.1‑0.5重量份、氰基丙烯酸酯5‑26重量份。利用本发明材料组合物属于新型高分子功能材料，利用其进行婴儿模型的制备，产品的耐久性更好，经过长期的使用后产品的表面也不会发黄变色，材料自身的耐久性更好，解决了利用硅胶制备的模型存在表面易老化的问题。

能分离和分析氢同位素的气相色谱填料及其制备方法 1044

 0

一种能分离和分析氢同位素的气相色谱填料及其制备方法，属于功能材料技术领域。该材料是由γ‑Al2O3为载体，合成方法是：通过在γ‑Al2O3表面负载金属‑有机骨架化合物，经过洗涤、干燥，然后再浸渍于过渡金属盐MXn水溶液中，得到负载型复合材料。这种气相色谱固定相材料用于氢同位素H2/D2分离不但分离效果好、定量分析准确、可重复使用、价格低廉，而且因其良好的机械性能，回收、重复使用非常方便。

基于阿魏酸乙酯的紫外吸收聚合物的制备方法 573

 0

基于阿魏酸乙酯的紫外吸收聚合物的制备方法属于大分子紫外线吸收剂领域，将阿魏酸乙酯修饰为具有聚合能力的两种衍生物，分别与甲基丙烯酸甲酯(MMA)、甲基丙烯酸正丁酯(BMA)、N‑(2‑羟丙基)甲基丙烯酰胺(HPMA)、甲基丙烯酸苄基酯(BzMA)、N‑异丙基丙烯酰胺(NIPPAM)、丙烯酸丁酯(BA)等丙烯酸酯类单体进行RAFT共聚，得到数均分子量为10000到30000，具备吸收长波紫外线(UVA)或中波紫外线(UVB)能力的共聚物。该系列聚合物具有优异的紫外线吸收效果，能够抑制和清除氧自由基，抗氧化，且能防止渗透进入皮肤。合成的新型单体可用于制备紫外线吸收聚合物功能材料，有望应用于个人护理产品中，例如防晒霜、粉底等。

基于微乳改性纳米零价铁预涂层超滤膜的制备及应用方法 1039

 0

本发明属于水处理新材料或环境功能材料技术领域，特别涉及一种基于微乳改性纳米零价铁预涂层的超滤膜制备方法及其应用方法。本发明首先制备微乳改性纳米零价铁在氨基聚乙二醇单甲醚(MPEG?NH2)中的悬浊液，并将3?羟基?L酪氨酸(L?DOPA)涂覆于超滤膜表面；之后，利用MPEG?NH2中氨基与L?DOPA的共价结合作用将与MPEG?NH2结合的nano?ZVI接枝在超滤膜表面。本发明获得的材料具有很强的抗污染能力，且可有效去除水中铬、砷、锑等重金属以及有机卤代物等污染物。

基于金属-有机骨架化合物的油品脱硫吸附剂及其制备方法 912

 0

一种金属有机骨架化合物(MOFs)的负载型油品脱硫吸附剂材料及其制备方法，属于功能材料技术领域。该材料是由γ-Al2O3、拟薄水铝石及SiO2掺杂型γ-Al2O3或其中一种为载体，通过一步水热合成法制得，其制备方法：将用于合成MOFs所需原料加入到溶剂中，搅拌均匀后加入载体；将所得混合溶液移入含聚四氟乙烯内衬的水热反应釜中，水热条件制备，自然冷却至室温；将所得产物与母液分离，洗涤后干燥既得到复合物MOFs@Al2O3。该吸附剂对油品中含硫化合物具有优良的选择性吸附性能，并且价格低廉、机械性能良好、容易分离、回收、重复使用非常方便。

碳纤维表面改性的方法 921

 0

一种碳纤维表面改性的方法，涉及一种用于储能材料、电磁屏蔽、防腐等新型材料的碳纤维表面进行改性处理的方法。其特征在于改性过程的步骤包括：(1)碳纤维去胶化；(2)碳纤维氧化处理；(3)氧化碳纤维还原；(4)清洗，并干燥。本发明的方法，有效提高了碳纤维的亲水性、生物亲和性与化学修饰性。通过氧化处理，增加碳纤维表面的含氧官能团，后选择性还原过程，消除氧化碳纤维结构上的环氧基、羟基，保留表面结构上的羧基。改性的碳纤维同时兼顾亲水和疏水良性特点，可以使碳纤维在化学修饰性、亲水性、生物亲和性、吸附性等方面有着十分优异的性质。扩展了碳纤维及其复合材料在生物医学、特种功能材料、生物炸弹等方面的应用。

碳包覆高电位镍锰酸锂正极材料及其制备方法 621

 0

本发明公开了一种碳包覆高电位镍锰酸锂正极材料及其制备方法，属于功能材料技术领域。材料的制备方法为：按照一定的阳离子摩尔比将镍盐、锰盐、锂盐和柠檬酸配成混合溶液，在带有超声装置的超声喷雾干燥机中进行超声雾化、干燥，得到颗粒尺寸均一的球状前驱体。然后将所得前驱体引入到高温反应器中进行反应裂解，得到颗粒尺寸均一的镍锰酸锂微晶体粉末。然后将所得微晶粉末加入到蔗糖水溶液中，搅拌配成均匀浆料悬浊液，在不停地搅拌下通过喷雾干燥器进行喷雾干燥，得到干燥的前驱体粉末。然后将所得前驱体粉末再次引入到高温反应器中进行反应裂解，得到颗粒尺寸均一的碳包覆的高电位镍锰酸钾正极材料。

基于碘帕醇脂质衍生物的造影剂及其制备方法与用途 825

 0

本发明公开了一种基于碘帕醇脂质衍生物的造影剂、制备方法及其用途。该脂质分子结构中同时含有疏水性的脂肪链和亲水性的碘帕醇基团，在水溶液中能自组装形成纳米粒子结构，而且脂肪链和碘帕醇之间通过可降解的酯键连接，进一步提高其生物相容性；此外，该类物质分子结构中共价键连碘帕醇功能基团，在提高纳米粒子中碘帕醇含量的同时，还可有效避免粒子循环过程中造影剂过早释放和泄漏的问题。本发明脂质形成的纳米粒子可作为功能材料应用于造影剂和各类药物和其它造影剂的载体，具有广阔的临床应用前景。

释放负离子人造大理石材料及其制造技术 699

 0

释放负离子人造大理石材料及其制造技术采用可释放负离子的安娜奥系列负离子添加剂系列超细粉体，通过掺杂共混的方法创制了安娜奥系列负离子添加剂，加入到聚氨酯、聚醚、聚苯乙烯、聚氯乙烯等高分子材料中，成功的生产出具有释放负离子的水族功能材料。可释放负离子的安娜奥系列的超细微粉在组合料中具有非常好的分散性，在加工过程中不存在任何工艺缺陷。

含双因子的外周神经损伤修复胶原材料及其制备方法 601

 0

本发明公开了一种修复外周神经损伤的胶原材料的制备方法。该方法可包括如下步骤：将带有胶原结合区的睫状神经营养因子(CBD-CNTF)和带有胶原结合区的碱性成纤维细胞生长因子(CBD-bFGF)与有序胶原材料共同孵育，得到所述修复外周神经损伤的胶原材料。本发明首次将两种因子CBD-CNTF和CBD-bFGF同时交联到有序胶原支架材料上，通过建立动物外周神经—面神经长横断损伤模型，评价含双因子的外周神经损伤修复胶原材料在长横断面神经损伤修复中发挥的作用。结果证实，含双因子的外周神经损伤修复胶原材料，和单因子CBD-CNTF或CBD-bFGF功能胶原支架材料相比可以更好地促进面神经的再生和功能的恢复，该功能材料在未来临床外周神经损伤修复的应用具有更为重要的现实指导意义。

空心Beta-P复合型沸石及其制备方法 712

 0

本发明提供一种空心Beta-P复合型沸石及其制备方法，包括如下步骤：首先将水、无机碱、铝源与Beta沸石依次混合搅拌；然后装入密闭反应器中恒温处理一定时间，即得到空心Beta-P复合型沸石。本发明制备的空心Beta-P复合型沸石，具有Beta和P两种沸石的晶体结构，晶体中心为空心状态，适宜作为气体、液体混合物分离的吸附剂，也可以作为催化剂载体或酸性催化剂组分，特别适合作为特殊功能材料使用。

用于常温常压催化湿式氧化工艺的催化剂及制备方法 585

 0

本发明涉及一种用于常温常压下有效处理难降解有机废水的催化湿式氧化工艺的负载型 催化剂及制备方法，属于水处理技术和环境功能材料领域。该催化剂是以粉末状锌铝类水滑 石为载体、Fe为活性组分、Ce和Ti为助催化剂。该催化剂采用分层浸渍法制备而成，其制 备方法为：配制铈盐和钛盐的无水乙醇混合溶液，向其中加入少量的水和稀HNO3，将粉末 状类水滑石浸渍于上述溶液，并经水浴、烘干、焙烧后，再浸渍于铁盐溶液中，再次经水浴、 烘干、焙烧，即得Fe2O3-CeO2-TiO2/HTLcs催化剂。本发明所述催化剂具有制备成本低、可 在常温常压下使用、催化活性高和稳定性好及废水处理成本低等优点，有利于该催化剂和CWAO 工艺的推广应用，并为有机工业废水的处理提供了一种行之有效的方法。

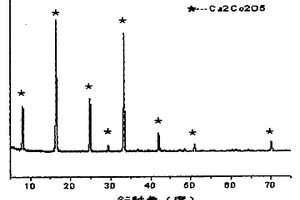

层状钴基氧化物热电材料的制备方法 632

 0

一种层状钴基氧化物热电材料的制备方法，属于功能材料中的氧化物热电材料领域。针对传统固相合成方法存在反应温度较高、反应时间相对较长以及化学均匀性不好、能耗大，难以获得细晶粒尺寸热电化合物等问题。该方法将反应原料分别按Ca2Co2O5、Ca3Co4O9、MxCa2－xCo2O5、MxCa3－xCo4O9，其中M＝Cu，Ag，La，Ce，x＝0.05~0.5之一中阳离子的计量比配置成浓度为0.1～0.5mol/l的溶液，在搅拌下滴加氢氧化钠、碳酸钠、草酸铵之一或其混合液的共沉淀剂，控制pH值在12.5～13.6，沉淀，经过滤、洗涤干燥成前驱粉末；于600～800℃下煅烧2～6小时，装入模具中，压实用放电等离子烧结设备烧结，温度为700～900℃，保温5～10min。本发明较低的反应温度及较短时间，合成一种化学均匀性高、稳定性好、晶粒均匀的钴基氧化物热电材料。

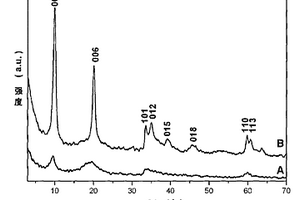

层状双羟基复合金属氧化物微球及其制备方法 609

 0

一种层状双羟基复合金属氧化物微球及其制备方法，属于阴离子型层状结构功能材料技术领域。化学通式是：[M2+1－xM3+x(OH)2]x+·(An－)x/n·mH2O。首先通过在磺化聚苯乙烯微球表面吸附带有异种电荷的金属盐离子，然后通过共沉淀的方法，在磺化聚苯乙烯微球表面原位生长水滑石，此过程可通过调节合成条件和晶化温度来调控水滑石在微球表面的生长。本方法工艺条件独特，操作简单，合成条件温和。该磺化聚苯乙烯/水滑石核壳结构微球亲水性好，有吸附或分离水中大分子蛋白质的应用前景。

梯度界面应力调控下掺杂钛酸锶薄膜磁敏材料的制备方法 809

 0

一种梯度界面应力调控下掺杂钛酸锶薄膜磁敏材料的制备方法，属于电子功能材料与器件以及薄膜材料生长领域。本发明通过构建掺杂钛酸锶薄膜材料与衬底间的梯度应力场与界面极化场触发材料输运中的强关联效应，以实现对所生长掺杂钛酸锶薄膜材料磁阻系数的大幅提高。精准控制等离子体性质、薄膜与衬底间晶格失配度、薄膜与衬底材料组分，从而实现对掺杂型钛酸锶薄膜材料与衬底间的界面应力梯度场与界面极化场的优化设计与控制，是实现磁阻大幅提高的必要条件。本发明所获得的一种处于梯度应力场作用下的掺杂钛酸锶磁场敏感材料，可应用于进一步制备磁场探测、磁传感等电子器件方面。

含吡啶功能基树脂及其制备方法和应用 914

 0

本发明提供了一种含吡啶功能基树脂及其制备方法和应用，属于高分子功能材料技术领域。本发明制备的树脂含有吡啶功能基，经过季铵化后成为强碱性阴离子交换树脂，且季铵化后的吡啶功能基为六元环结构，尺寸大小与钚离子较为接近，可以与钚离子形成稳定的络合结构，从而提高对钚的吸附率，且不存在现有萃淋树脂有效功能基团流失的情况，使用寿命长，能够从低浓度含钚放射性废液中分离钚，满足放射性废液中钚的处理需求。本发明制备的含吡啶功能基树脂在初始钚浓度为1～10mg/L的溶液中，含吡啶功能基树脂对钚的回收率达到98％以上，对低浓度含钚放射性废液中的钚具有良好的分离效果，可用于放射性废液中钚的分离提取工艺。

气凝胶空气净化涂料及其制备方法 867

 0

本发明将自主研发的新型气凝胶纳米吸附材料与多孔材料、成膜性物质、其它功能材料等按照合适比例进行复配，获得具有快速吸附污染性气体、吸湿防潮，并可高效降解甲醛的多功能室内涂覆材料。本发明所制备的气凝胶空气净化涂料具有快速吸附并固着污染性气体分子、高效降解甲醛的的功能，可作为室内空气净化用涂料产品，该产品可实现对甲醛的“边吸附，边降解”，从而达到长效除醛的目的。另外，该产品使用方便，可以直接刷涂，或者直接添加到乳胶漆中使用。经权威部门检测，该空气净化乳液的甲醛去除率达95％以上，甲醛净化持久性达80％以上，是一种性能优异的空气净化涂覆材料。

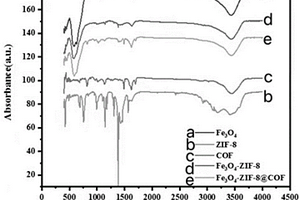

复合材料及其制备方法和应用 875

 0

本发明涉及功能材料技术领域，具体而言，涉及一种复合材料及其制备方法和应用。本发明的Fe3O4‑ZIF‑8/COFs复合材料的制备方法，包括以下步骤：Fe3O4‑ZIF‑8、均苯三甲醛、联苯胺、有机溶剂和催化剂的混合物进行反应。本发明通过原位聚合法制备得到Fe3O4‑ZIF‑8/COFs复合材料，该方法简单易行，得到的复合材料具有超顺磁性和高的比面积，能快速有效地吸附目标物，同时具有较好的抗干扰能力。

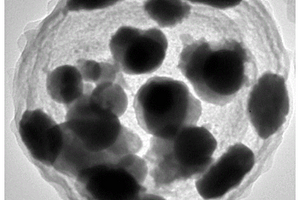

包封纳米颗粒的多核多壳层中空材料及其制备方法和应用 943

 0

本发明涉及功能材料技术领域，涉及一种包封纳米颗粒的多核多壳层中空材料及其制备方法和应用。包括以下步骤：1)采用对碳源水溶液进行加热反应，获得碳球模板；2)将步骤1)得到的碳球模板分散于金属盐溶液中，得到固体前驱体；3)将步骤2)得到的固体前驱体焙烧，得到中空多壳层金属氧化物材料；4)将步骤3)得到的中空多壳层金属氧化物材料分散到含多巴胺单体的三羟甲基氨基甲烷缓冲溶液中，得到金属氧化物多壳层各个壳层均包覆多巴胺聚合物的复合材料；5)将步骤4)得到的复合材料在惰性保护气氛或真空下进行高温煅烧，得到包封纳米颗粒的多核多壳层中空材料。该材料可维持900mAh/g的比容量，性能远超相同组分的商业纳米颗粒。

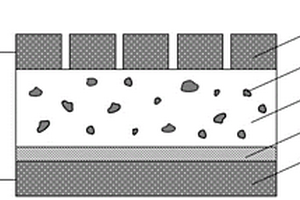

具有取向多孔结构的电磁屏蔽功能复合凝胶及其制备方法 819

 0

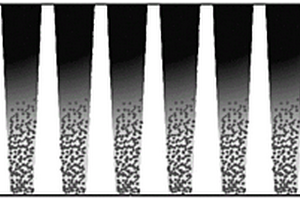

本发明提出一种具有取向多孔结构的电磁屏蔽功能复合凝胶及其制备方法，使用溶液流延和定向冷冻干燥方向制备。该复合凝胶的金属导电填料主要分布在复合凝胶材料的下侧，其含量沿着材料厚度的方向从下表面到材料的中部呈现由高至低的梯度分布；本征型导电高分子主要分布在复合凝胶材料的上侧；在功能材料的中间部位，金属导电填料和本征型导电高分子形成填料混合分布的过渡区。在复合凝胶的厚度方向上，具有取向的多孔结构，孔洞尺寸自下表面至上表面逐渐减小。借助取向的喇叭状的孔洞结构，和功能填料在厚度方向上的独特空间分布，有助于高效发挥填料对电磁波的协同衰减效应，使功能复合凝胶具有优异的电磁屏蔽效能和强的吸收损耗特征。

改进光触媒纳米银复合除甲醛除异味喷剂及其制备方法 824

 0

一种改进光触媒纳米银复合除甲醛除异味喷剂及其制备方法。本发明属于功能材料技术领域，所含成分绿色环保，能在可见光下高效的清除甲醛，适用范围广，解决了现有技术存在的上述问题。具体的本发明涉及一种改进光触媒纳米银复合除甲醛除异味喷剂，由如下重量百分比的成分组成：氮掺杂二氧化钛1‑16%，锐钛矿型二氧化钛1‑10%，纳米银胶0.1‑2%，2‑咪唑烷酮1‑10%，分散剂0‑2%，乙醇50‑75%，其余量为纯水。本发明还提供了其制备方法。

光调控固液转变的偶氮聚合物的制备方法 577

 0

本发明涉及一种光调控固液转变的偶氮聚合物的制备方法，属于聚合物功能材料领域。所述偶氮聚合物是由偶氮苯丙烯酸酯与聚酰胺‑胺(PAMAM)树枝状大分子通过迈克尔加成反应制备而成。本发明偶氮聚合物中的偶氮苯具有可逆的反式‑顺式光异构化性能。偶氮聚合物在光调控下可实现可逆的固液相转变：紫外光照射下偶氮苯由反式结构转变为顺式结构，偶氮聚合物由固态转变为液态；可见光照射下偶氮苯由顺式转变为反式结构，偶氮聚合物由液态转变为固态。本发明所述偶氮聚合物的制备方法为开发新型光致固液转变材料、光致相变储热和分子光热存储材料提供了新策略。

K荧光X射线辐射装置 972

 0

本发明实施例涉及一种K荧光X射线辐射装置,包括：X射线光机，产生X射线；荧光发生装置，接收所述X射线光机射出的X射线，并对所述X射线进行过滤，得到辐射质荧光射线；次级光阑，装设于所述荧光发生装置内，对所述辐射质荧光射线的射束发射角进行限定，使出射的辐射质荧光射线的射束为锥形。

碳/氧化铬纳米复合材料的制备方法 893

 0

本发明公开了一种碳/氧化铬纳米复合材料的制备方法，属于无机材料合成领域。本发明采用铬源、碳源和胺类有机物为原料，一步反应得到碳/氧化铬纳米复合材料，不需要任何后续处理。本方法生产成本低，生产工艺简单，易于产业化大规模生产，整个工艺不生产含铬废弃物，是一种对环境清洁友好的制备纳米氧化铬和碳复合材料的方法。本发明不需要模板、不需要表面活性剂、不需要沉淀剂，制备的纳米氧化铬纯度高，分散性好，比表面积大。可用于催化合成和功能材料等领域，特别是锂电材料领域具有广阔的应用前景。
