安徽有色金属复合材料技术理论与应用

注塑级可降解的聚乳酸木塑微发泡复合材料及其制备方法 690

 0

本发明提供了一种注塑级可降解的聚乳酸木塑微发泡复合材料及其制备方法，由聚乳酸木塑复合材料与化学发泡剂按照一定的配比混合均匀，采用注塑微发泡技术，在二次开模条件下制备出聚乳酸木塑微发泡复合材料产品，其中聚乳酸木塑复合材料由聚乳酸46‑73份、改性木粉20‑40份、相容剂2‑4份、无机填料5‑10份、抗氧剂0.2‑0.4份、润滑剂0.5‑1份、其他助剂0‑2份制备而成。本发明聚乳酸木塑微发泡复合材料具有密度小、可完全降解、力学强度高、成本低等特点，是一种优良的绿色环保材料，可广泛应用于地板、护栏、家具及汽车内饰等产品中。

微乳液制备介孔Al₂O₃/TiO₂复合材料的方法 629

 0

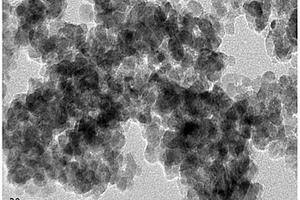

本发明公开了一种微乳液制备介孔Al₂O₃/TiO₂复合材料的方法，利用合成的聚苯乙烯微乳液为模板、钛酸四丁酯和异丙醇铝为无机源，在酸性条件下制备了的Al₂O₃/TiO₂介孔复合材料。利用N₂吸附‑脱附曲线、HRTEM对制备的介孔复合材料进行表征，结果表明制备的Al₂O₃/TiO₂介孔复合材料具有蠕虫状孔结构，Al的掺杂增大了介孔复合材料的比表面积。以合成的介孔复合体材料对污水中的污染物尤其是大分子污染物进行吸附、催化、光降解实验，实现对污染物的无害化处理。结果表明，掺杂了Al原子的介孔氧化钛很好地保持了介孔结构的稳定性，介孔复合体材料的孔径达7nm，且对甲基橙具有良好的光催化降解效果。

碳纤维复合材料行李架的制备方法 590

 0

本发明涉及一种碳纤维复合材料行李架的制备方法，包括如下步骤：通过有限元分析，确定碳纤维复合材料板材的铺层结构；按照产品的形状及尺寸制作泡沫材质的芯材内模；根据上述确定的铺层结构，将相应的热塑性碳纤维复合材料预浸料在芯材内模上缠绕包覆；将上述预成型体放在模具内加热模压成型；脱模，将产品内部的泡沫芯材去掉，即得到碳纤维复合材料行李架。与现有技术相比，本发明通过对热塑性碳纤维复合材料车顶行李架从设计到优化及制备，充分利用碳纤维材料的高强度高模量，提高结构的强度和刚度，还能减轻重量。

咪唑基离子液体修饰碳纳米管/聚丙烯复合材料及其制备方法 1033

 0

本发明公开了一种咪唑基离子液体修饰碳纳米管/聚丙烯复合材料及其制备方法，其中咪唑基离子液体修饰碳纳米管/聚丙烯复合材料是以咪唑基离子液体修饰碳纳米管和聚丙烯熔融共混后得到的复合材料，其中咪唑基离子液体修饰碳纳米管的体积为复合材料体积的9.5-12.5%，余量为聚丙烯；所述咪唑基离子液体修饰碳纳米管是将咪唑基离子液体和碳纳米管按质量比1-2:1的比例共混，除去溶剂并干燥研磨后得到的以碳纳米管为核、咪唑基离子液体为壳的改性碳纳米管。本发明复合材料在室温和100Hz频率下，具有介电常数90以上，介电损耗1以下的优异效果。

含纳米颗粒的铝电解质中复合电沉积制备铝基复合材料的方法 817

 0

本发明涉及铝基复合材料制备技术领域，具体涉及一种含纳米颗粒的铝电解质中复合电沉积制备铝基复合材料的方法，将Na3AlF6、AlF3、Al2O3与纳米颗粒充分混匀后得到含纳米颗粒的固态无机盐，将制备的含纳米颗粒的固态无机盐加入到铝电解槽的熔融铝电解质中，形成含纳米颗粒的熔融铝电解质，施加4～5V槽电压，纳米颗粒在阴极炭块上的电泳沉积与含铝的离子在阴极炭块上的电化学沉积同时进行，完成复合电沉积过程，在阴极炭块上得到含纳米颗粒的液态铝，出炉浇铸即可得含纳米颗粒质量百分比为0.5％～12％的铝基复合材料，该方法直接在铝电解槽的铝电解质中复合电沉积制备含纳米颗粒的铝基复合材料，得到的纳米颗粒均匀分布铝基复合材料，还降低了铝基复合材料的生成成本。

聚醚醚酮电磁屏蔽复合材料的制备方法 961

 0

本发明属于电磁屏蔽复合材料技术领域，具体涉及一种聚醚醚酮电磁屏蔽复合材料的制备方法，包括干燥料制备、聚醚醚酮加工料制备，然后将干燥料12‑18份与聚醚醚酮加工料100份加入到研磨罐中，加入3‑巯丙基三甲氧基硅烷1‑2份，球料比为3‑5:1，以转速为620‑680转/分钟的转速球磨2‑4小时，然后装入热压模具，在压力为12‑16MPa的条件下热压成型，冷却脱模即得。本发明相比现有技术具有以下优点：所得复合材料电场分布更加均匀，填料与聚醚醚酮加工料相容性好，提高复合材料的抗冲击性能，在减少填充料添加量的前提下增强电磁屏蔽性能的可靠性，同时提高了复合材料的拉伸强度，增加了复合材料的应用范围。

长效抗静电复合材料的制备方法 659

 0

本发明公开了一种长效抗静电复合材料的制备方法，将导电聚苯胺纳米棒加入基础聚合物中混合均匀得到长效抗静电复合材料。本发明所得长效抗静电复合材料抗静电能力好，且放置5年后，体积电阻率仍保持在1011Ωcm数量级以内，完全满足长效抗静电材料的要求。

本体阻燃、耐化学药品腐蚀型塑木复合材料及其制备方法 957

 0

本发明属于塑木复合材料领域，具体涉及一种本体阻燃、耐化学药品腐蚀型塑木复合材料，还涉及上述复合材料的制备方法。本发明所提供的的复合材料主要是由以下重量份数的原料制备获得的：木粉25～40；热固型脲醛树脂胶粉4～8；氯化聚醚树脂10～17；改性聚砜树脂8～15；氯化聚乙烯12～22；三氧化二锑5～10。本发明的塑木复合材料，具有优越的阻燃性，均可达到A₁级别，为不燃材料，可以用于对防火安全要求较高的区域使用；耐化学实验室常规化学性能突出，对于上述常规溶剂均可以达到最高级别的5级(无明显变化)，而市售普通塑木复合材料的总体性能远低于本发明产品；此外，静曲强度和耐磨性能非常出众，远远高于普通的塑木板材。

减磨、耐磨型塑料复合材料瓦 882

 0

本发明公开了一种减磨、耐磨型塑料复合材料瓦，通过改性母粒和改性耐磨颗粒熔融共混制得，改性母粒侧链上的酮基能够与羟基生成内在氢键，构成螯合环，在复合材料瓦受到光照后，分子发生热震动，内在氢键破坏，螯合环打开，将紫外线能量转变为热能释放，使得复合材料瓦具有很好的耐老化效果，与传统二苯甲酮类紫外线吸收剂不同，复合材料瓦内的抗老化成分不会随着使用时间的增长发生分子迁移，改性耐磨颗粒能够接枝在改性母粒分子链上，使得制备出的复合材料瓦在使用过程中无机填料不易脱落，同时纳米二氧化钛具有遮蔽和反射紫外线的能力，进而提升了复合材料瓦的耐老化性，同时无机填料的加入使得复合材料瓦耐磨效果提升。

具有异质结构的环氧复合材料及其制备方法 894

 0

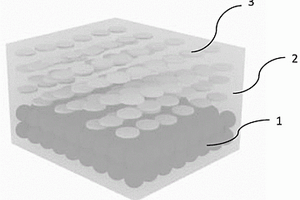

本发明公开了一种具有异质结构的导热、储热和电磁屏蔽性能的环氧复合材料及其制备方法，属于电子封装材料技术领域。所述环氧复合材料由环氧树脂、改性低熔点合金与改性绝缘无机填料组成，呈现异质结构，改性绝缘无机填料分散在复合材料的顶部,改性低熔点合金分散在复合材料的底部，且其下表面被环氧树脂包覆，具有良好的导热、储热与电磁屏蔽性能，而且上下表面呈现优异的电绝缘性。本发明的环氧复合材料是以环氧、固化剂和固化促进剂为前驱体，在前驱体均匀混合后再依次加入改性绝缘无机填料和改性低熔点合金，搅拌均匀，真空快速脱除气泡，分步固化后制得，工艺路线简单，成本低廉，易大批量生产。

聚四氟乙烯复合材料及其制备方法 579

 0

本发明公开了一种聚四氟乙烯复合材料及其制备方法，涉及复合材料技术领域，解决了现有的聚四氟乙烯的耐磨性较低导致聚四氟乙烯的适用范围受限的问题，按质量百分比计，包括以下组分：50％～70％的聚四氟乙烯，10％～20％的纳米SiC，10％～20％的聚苯酯，5％～10％的MoS2，2％～3％的氧化锆；其制备方法为：将原料按比例混合之后进行压延、烧结，即可得到聚四氟乙烯复合材料；通过原料之间的相互协同作用来对聚四氟乙烯进行改性，不仅实现了提高聚四氟乙烯的耐磨性的效果，延伸了聚四氟乙烯的使用寿命，同时也增强了聚四氟乙烯的力学性能，扩大了聚四氟乙烯复合材料的适用范围，增强了聚四氟乙烯复合材料的功能性。

基于迁移学习的复合材料缺陷检测方法 1054

 0

本发明涉及计算机视觉和人工智能技术领域，具体为一种基于迁移学习的复合材料缺陷检测方法，包括以下步骤：步骤101、利用C扫描对复合材料进行检测成像，获取图像进行预处理；步骤102、建立数据集并进行标注；步骤103、数据增强并按照VOC数据集格式划分为训练集、测试集和验证集；步骤104、源域进行预训练，得到复合材料缺陷模型的初始权重参数；步骤105、获得优化后的复合材料缺陷模型；步骤106、进行检测识别。本发明以FasterR‑CNN模型作为基础网络，通过迁移学习共享预训练网络中的权值参数，训练出来的模型表现出较好的检测效果，其中mAP值达到了91.36％，实现了复合材料缺陷图像的检测识别，并为CFRP的缺陷检测提供了一种新的途径。

碳化钨/石墨烯复合材料及其制备方法 963

 0

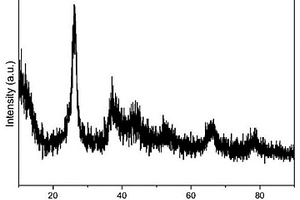

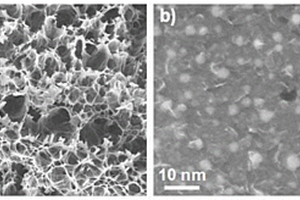

本发明公开了一种碳化钨/石墨烯复合材料及其制备方法，本发明首先将钨源分散在芳香族聚酰亚胺前体中，经过酰胺化反应后得到复合有钨源的聚合物膜，然后对其进行激光辐照即可得到碳化钨/石墨烯复合材料。该复合材料中的石墨烯具有高结晶质量且为相互贯穿联结的三维结构，使得该复合材料具有较高的导电能力，有利于电化学反应过程中电子的传输；同时，石墨烯的三维结构为碳化钨纳米粒子提供一个高比表面积的载体，有效遏制碳化钨的团聚，使得碳化钨表面的活性位点更加充分地暴露，有利于电化学过程中电解液的浸润，从而提高其电化学性能；该复合材料性能优异，在电催化材料领域以及新能源器件领域均具有良好的应用前景。

锂离子电池锰氧化物复合材料及其制备方法和应用 684

 0

本发明公开了一种锂离子电池锰氧化物复合材料及其制备方法和应用,所述锂离子电池锰氧化物复合材料包括锰氧化物颗粒均匀分布在纤维状碳上形成的纤维状碳/锰氧化物复合材料，及包覆在所述纤维状碳/锰氧化物复合材料表面的碳层。本发明的锂离子电池锰氧化物复合材料有效的缓解了材料的体积膨胀和导电性差的问题。使用该材料制备的锂离子电池具有良好的电化学性能。

耐磨箱包复合材料及其生产工艺 1202

 0

本发明公开了一种耐磨箱包复合材料，包括纤维织造基布层、耐磨面料基层和热压合在耐磨面料基层内表面的复合材料层，所述耐磨面料基层采用邻苯二甲酸二辛酯、硬质酸钠、普通二氧化硅、KH‑560型硅烷偶联剂和钛酸酯偶联剂，所述复合材料层采用连续有机纤维和热塑性树脂。与现有技术相比，本发明通过连续有机纤维、热塑性树脂混合均匀，升温加压，然后经过保压、冷却即得复合材料，将得到的复合材料和耐磨材料依次涂覆于纤维织造基布层，大大提升了箱包材料的拉伸性能和耐磨强度，并极大幅度延长箱包的使用寿命，同时，制造方法较为简便，易于工业化生产。

原子分散的复合材料、其制备方法及其应用 624

 0

本发明提供了一种原子分散的复合材料，包括硫掺杂的介孔碳和负载于所述硫掺杂的介孔碳表面的金属原子，所述金属原子与所述介孔碳中的硫形成配位键。本申请还提供了原子分散的复合材料的制备方法。本申请还提供了原子分散的复合材料在加氢催化中的应用。本申请通过调控金属盐的种类和温度合成了原子分散的复合材料，该复合材料中的金属原子的负载量可达10wt％；且该方法具有普适性，操作简单，成本低廉，且易于工业化生产。

耐磨ABS复合材料及其制备方法 869

 0

本发明公开了一种耐磨ABS复合材料及其制备方法，所述的耐磨ABS复合材料由ABS、聚氯乙烯、耐磨材料、抗氧剂和润滑剂组成，将纳米二硫化钼、聚四氟乙烯、偶联剂A‑172和云母粉混合制备成所述的耐磨材料，加入ABS复合材料中能大幅度地降低ABS复合材料的摩擦系数，明显改善ABS复合材料的耐磨性能。

碳纤维负载二氧化钛纳米管复合材料的制备方法 1124

 0

本发明涉及复合材料技术领域，具体涉及一种碳纤维负载二氧化钛纳米管复合材料的制备方法，所述方法包括下述步骤：所述方法包括下述步骤：S1、将碳纤维置于钛酸四丁酯溶液内，浸渍，干燥，煅烧，得到碳纤维/二氧化钛晶种层；S2、将碳纤维/二氧化钛晶种层、钛酸四丁酯溶液、氯化氢溶液、丙酮溶液混合，升温，恒温反应，洗涤，干燥，得到碳纤维/二氧化钛纳米线；S3、将碳纤维/二氧化钛纳米线与氢氧化钠溶液混合，升温，保温反应，浸入氯化氢溶液中，洗涤至中性，干燥，煅烧，得到碳纤维负载二氧化钛纳米管复合材料。本发明还公开了所述复合材料的应用。本发明能够提高碳纤维负载二氧化钛纳米管复合材料的光催化降解效果。

非晶氧化铁纳米片复合材料、其制备方法及其应用 827

 0

本发明提供了一种非晶氧化铁纳米片复合材料，由非晶氧化铁纳米片和复合于所述非晶氧化铁纳米片表面的钌单原子组成，所述钌单原子与所述非晶氧化铁纳米片形成Ru‑O和Ru‑Fe键合，构筑了从氧化铁载体向Ru单原子催化位点的高效电子转移通道。本申请还提供了非晶氧化铁纳米片复合材料的制备方法及其应用。本发明采用固相合成法得到钌负载的非晶氧化铁纳米片复合材料，在光催化氮气固定反应中表现出优异的催化性能；此外，本发明的复合材料作为催化剂可循环使用。因此，采用本发明的制备方法得到的复合材料用于提高光催化氮气固定反应性能，具有良好的经济和环境效益。

永久抗静电PET复合材料及其制备方法 1122

 0

本发明公开了一种永久抗静电PET复合材料及其制备方法，PET复合材料由以下组分按重量份数组成100份PET，5‑10份PTT，5‑15份增韧剂，1‑2份复配抗静电剂，1‑2份异丙基三(二辛基磷酰基)钛酸酯，20‑80份碳酸钙，1‑2份白油，0.5‑1份抗氧剂1098，0.5‑1份抗氧剂168；复配抗静电剂为十四烷基二甲基胺乙内酯与烷基双(Α－羟乙基胺磷酸酯)组成的混合物。本发明还提供了上述复合材料的制备方法。本发明制得的PET复合材料在具有PET、PTT各自原有优点的同时，复合材料的体积电阻率和表面电阻率显著降低,具有永久抗静电性，显著提高了材料的抗静电性能。

耐磨的网线表皮的复合材料 1153

 0

本发明公开了一种耐磨的网线表皮的复合材料，所述复合材料是采用多组材料原料制备的复合材料，复合材料组成的重量配比为：聚乙烯70％～80％、聚碳酸酯2％～4％、炭黑3％～5％、丙烯酸1％～3％、丙烯酸酯0.2％～0.4％、氧化镍0.4％～0.6％、氢氧化钠0.2％～0.7％、消泡剂0.5％～0.7％、氧化钠0.5％～0.9％和添加剂1％～3％，其余为水。与现有技术相比，本发明各材料的混合使用可以使复合材料的耐磨性更佳，同时可以使网线的表皮的使用寿命大大的提高，具有良好的推广效果。 1

PTT/碳纤维复合材料及其制备方法 1060

 0

本发明属于高分子材料技术领域，公开了一种PTT/碳纤维复合材料及其制备方法。本发明公开的复合材料包括以下组分和重量份数：70-95份PTT，5-30份改性碳纤维，0.05-1份抗氧剂和0.05-1份光稳定剂。本发明公开的复合材料是由以下方法制备得到的：称取70-95份PTT、5-30份改性碳纤维、0.05-1份抗氧剂和0.05-1份光稳定剂，温度为230～260℃，在高分子加工设备中进行熔融共混，制备PTT/碳纤维复合材料。本发明制备的复合材料，碳纤维在体系中分散均匀，较低的碳纤维填充就能较大的提高聚对苯二甲酸丙二醇酯的冲击强度和导电性，且整个制备过程未带入其他溶剂，极大的方便工业化生产。

PC复合材料、其制备方法和应用 958

 0

本发明适用于工程塑料领域，提供了一种PC复合材料、其制备方法和应用。本发明PC复合材料，使用碱金属、碱土金属的芳砜磺酸盐、磷酸酯类化合物、具有反应性官能团的聚硅氧烷化合物作为阻燃剂，使PC复合材料的阻燃性能得到大大提高，而且不损伤PC的红外透光率，实现PC复合材料具有优异的红外透过率及阻燃性能。本发明PC复合材料制备方法，操作简单，成本低廉，非常适于工业化生产。

碳纤维基复合材料鱼竿及其制备方法 1074

 0

本发明涉及渔具领域，用于解决现有的碳纤维基复合材料鱼竿中的基体树脂与碳纤维之间的结合力不强，导致碳纤维基复合材料鱼竿韧性差的问题，具体涉及一种碳纤维基复合材料鱼竿及其制备方法；该制备方法中通过使用柔韧改性树脂赋予了碳纤维基复合材料鱼竿良好的柔韧性，将碳纤维加入至柔韧改性树脂能够进一步提升碳纤维基复合材料鱼竿的力学性能，而且经过改性的碳纤维与柔韧改性树脂之间能够良好的结合，最终制备出一种性能优良的碳纤维基复合材料鱼竿。

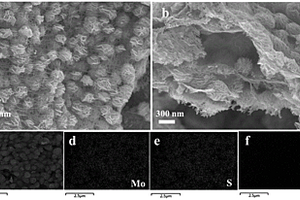

金属硫化物/碳复合材料、制备方法及其在电池负极材料中的应用 1181

 0

一种金属硫化物/碳复合材料、制备方法及其在电池负极材料中的应用，涉及电池电极材料制备技术领域。采用秸秆为前驱体制备得到的金属硫化物/碳网复合材料，其结构中呈片花状或片状的纳米级金属硫化物均匀负载于碳网中。随着复合材料中金属硫化物所占比重不同，产物中金属硫化物的形态也表现出不同。这种结构的复合材料具有高离子及电子电导率，且具有优秀的结构稳定性，有利于提高材料的倍率性能及循环寿命。将该金属硫化物/碳复合材料作为钠离子电池负极材料，并组装成电池进行测试，该复合材料展现了极出众的大电流快速充放电性能，以及超长的循环寿命，并且兼具高充放电容量，是理想的具有应用前景的钠离子电池负极材料。

用于碳纤维泡沫夹芯复合材料梁快速对接的拼装机构 1097

 0

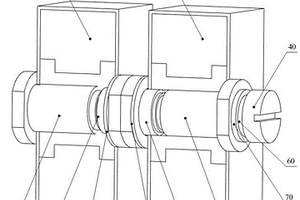

本发明涉及一种用于碳纤维泡沫夹芯复合材料梁快速对接的拼装机构，包括至少两个碳纤维泡沫夹芯复合材料梁、用于将每个碳纤维泡沫夹芯复合材料梁压紧的压紧机构和定位螺栓，所述碳纤维泡沫夹芯复合材料梁内部设置支撑结构件，支撑结构件的轴心处开设第一通孔，压紧机构从第一通孔内穿过且与支撑结构件之间公差配合，压紧机构的两侧设置用于对碳纤维泡沫夹芯复合材料梁进行限位的定位凸台，定位螺栓从至少两个压紧机构的轴心处穿过且与压紧机构之间螺纹配合。本装置只需要预埋简单的支撑结构件即可，成型工艺简单，制造容易实现；压紧机构定位凸台的高度可以通过调整垫片实现随意调节，解决了复合材料梁一旦成型不易改动的技术难题。

抗菌PVC木塑多层复合材料及其制备方法 966

 0

本发明提供抗菌PVC木塑多层复合材料及其制备方法，涉及复合材料技术领域，抗菌PVC木塑复合多层材料包括PVC木塑复合层，所述PVC木塑复合层包括以下重量份的组分：PVC树脂80～120份、木粉15～35份、碳酸钙15～35份、负离子粉8～20份、硼酸锌6～16份、ACR4015～8份、稳定剂4～6份、润滑剂1～4份、碳酸氢钙1～3份以及锆类偶联剂1～2份，制备方法，包括以下制备步骤：木粉前处理；PVC木塑复合层制备；SBS聚乙烯复合层制备；多层复合材料制备。本发明通过采用上述多层复合材料配方以及复合材料的制备方法，解决了PVC木塑多层复合材料应用到室内环境时抗菌性不佳的问题。

复合材料车顶 1181

 0

本实用新型属于汽车内饰件领域，提供了一种复合材料车顶，所述车顶为玻璃纤维强芯毡复合夹芯结构，包括从上至下依次层叠设置的上玻璃纤维层、强芯毡层及下玻璃纤维层，所述上玻璃纤维层、强芯毡层及下玻璃纤维层一体成型，所述强芯毡层的材料为聚酸纤维。本实用新型所提供的复合材料车顶，采用玻璃纤维强芯毡复合夹芯结构，由于上玻璃纤维层和下玻璃纤维层中的玻璃纤维复合材料具有高强度、高模量、低密度和抗疲劳的特点，强芯毡层中聚酸纤维具有提高复合材料车顶的刚度的特点，与现有钢制汽车车顶相比，本实用新型的复合材料车顶具有重量轻、易安装、强度高和刚度高的优点。

高强高韧长效抗菌的聚乳酸共混复合材料及制备方法与应用 803

 0

本发明提出了一种高强高韧长效抗菌的聚乳酸共混复合材料及制备方法与应用，所述复合材料至少包括以下组分：10‑90份聚乳酸；10‑90份可生物降解聚酯或弹性体；1‑10份功能性增容剂；0.5‑2份扩链剂；1‑30份填料；以及0.1‑2份抗氧剂；其中，所述功能性增容剂由甲基丙烯酸缩水甘油酯、聚己二酸‑对苯二甲酸丁二醇酯和有机抗菌剂熔融接枝得到。本发明提出的功能性增容剂，改善了聚乳酸共混复合材料组分间相容性，提高了共混复合材料的力学性能，并实现与提高了材料的长效抗菌性能。此制备方法得到的聚乳酸共混复合材料具有高强度、高韧性、长效抗菌性与完全可生物降解性，满足食品包装及一次性医用包装等领域要求材料同时具有高力学性能、长效抗菌性能和降解性能的需要。

连续碳纤维增韧ZrB2/SiOC陶瓷基复合材料的制备方法 694

 0

本发明涉及高温结构陶瓷材料技术领域，且公开了一种连续碳纤维增韧ZrB2/SiOC陶瓷基复合材料的制备方法，通过将ZrB2/SiOC陶瓷先驱体浆料注射至连续碳纤维编织体，再将上述连续碳纤维编织体放置在SiOC陶瓷先驱体溶液中真空浸渍、烘干，再将连续碳纤维编织体裂解而获取连续碳纤维增韧ZrB2/SiOC陶瓷基复合材料，通过对上述复合材料多次进行上述操作而获取所需致密度的连续碳纤维增韧ZrB2/SiOC陶瓷基复合材料。本发明采用粉体与陶瓷先驱体共同引入碳纤维编织体的方式，改变传统的陶瓷粉体直接与碳纤维进行复合的途径，且通过采用浆料注射的方式可以在最大程度上引入ZrB2陶瓷粉体和SiOC陶瓷，而通过真空浸渍可以进一步引入SiOC陶瓷，从而提升复合材料的密度。
