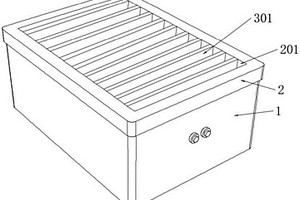

本实用新型公开了一种散热效果好的新型锂电池,包括壳体,壳体的顶端卡合安装有壳盖,壳盖的内端开设有安装窗,安装窗的内端固定安装有散热片;本实用新型的有益效果是:本实用新型一种散热效果好的新型锂电池,通过第一吸热板和第二吸热板可以吸收锂电池块外壁散发的热量,并将热量传导给散热片,通过压片可以对锂电池块进行固定,并将锂电池块顶部散发的热量传导给散热片,通过散热片可以将锂电池块散发的热量散发出去,通过散热片顶部设置的若干个散热部可以增加散热片与空气的接触面积,从而提高热量的散发效率,通过隔板内端设置的阻燃层可以在锂电池块燃烧时减缓火势的蔓延,电池使用的安全性能较好。
本实用新型公开了一种带连体极耳胶的锂电池,包括铝塑膜连接条、极耳胶连接条、锂电池,若干个锂电池通过铝塑膜连接条和极耳胶连接条相连;锂电池包括铝塑膜外壳、电解液、电池隔膜;锂电池之间通过铝塑膜连接条和极耳胶连接条凝结在一起,铝塑膜连接条与铝塑膜外壳一体成型,极耳胶连接条与极耳胶圈一体成型。本实用新型的有益效果是:方便堆叠,节省了生产时间,提高了生产效率;铝塑膜、极耳胶的结构可以支持连续作业;电池与电池之间的连接距离留有余量,可以放置散热装置。
本实用新型公开了一种锂电池测试夹具,包括底板,所述底板的上表面设有容纳槽,所述容纳槽的侧壁上转动连接有活动板,所述活动板的侧壁上固定连接有竖板,所述竖板的侧壁上固定连接有第一弹簧,所述第一弹簧的一端固定连接有推板,所述推板的一端穿过容纳槽的侧壁并延伸至底板的外侧,所述推板的侧壁上固定连接有插杆,所述插杆的一端插设在容纳槽的侧壁上,所述活动板的侧壁上固定连接有侧板,所述侧板的侧壁上滑动连接有两块滑板,所述滑板的侧壁上固定连接有固定板,本实用新型便于改变锂电池的位置,因此便于工作人员对锂电池的检查,同时实现了对锂电池上灰尘的清理,因此这种锂电池测试夹具值得推广。
本实用新型公开了一种高能量比太阳能锂电池充电设备,包括外壳、支撑柱和固定架,所述外壳顶部一侧设置有支撑柱,所述支撑柱顶部一侧设置有固定架,所述固定架顶部表面拆卸连接有太阳能光电池板,且太阳能光电池板具体设置有若干组,所述外壳内腔固定设置有锂电控制器。本实用新型通过锂电控制器,可有效的将太阳能光电池板接收的电能储存在高能量比的锂电池中,以便于后期的使用,通过散热翅片,可有效的减缓太阳能光电池板内部电器设备老化,通过第一调节钮、旋转底座和第二调节钮,可有效的调节并固定太阳能光电池板,以便于提高光线接收面积,通过显示屏,可有效的观察锂电池剩余电能,适合被广泛推广和使用。
本实用新型涉及锂离子电池制作技术领域,尤其涉及一种低内阻锂离子电池卷芯,包括彼此卷绕的正极片、负极片和间隔于正负极片之间的隔膜以及焊接在正负极片上的正负极耳,所述正极片为内、外表面涂覆有正极活性物质涂层的铝箔,所述正极耳焊接在所述铝箔的未涂覆正极活性物质的中间段。本实用新型设计结构简单、制作方便、无需增加工艺,而且能有效降低卷芯自身的内阻,进一步降低锂离子电池的内阻,解决了锂离子电池循环性能差,一致性差的缺点,同时提高了锂离子电池的安全性。
本实用新型涉及锂离子二次电池技术领域,包括集流体以及附着在集流体上的正极膜片层,还包括氟化锂处理层,所述的氟化锂处理层附着在正极膜片层表面,本实用新型结构简单,氟化锂处理层减少了正极活性物质与电解液的接触,减少正极活性物质与电解液在高温下的放热反应,同时LiF物质在一定程度上抑制了电解液在高反应活性的正极材料表面的分解反应;从而减少高温条件下正极活性物质与电解液之间的反应,提高了电池在50~230℃温度下的热稳定性能。此外,本实用新型还公开了一种使用上述正极的锂离子电池。
本发明公开了锂电池散热分析仿真设备技术领域的一种基于物联网的锂电池保护用散热分析仿真设备,所述进风管和出风管上分别固定装配有第一热线风速仪和第二热线风速仪,所述进风管的左端固定装配有鼓风机,所述锂电池本体的左侧壁上固定装配有温度传感器,所述绝热箱的内腔顶部中心处固定装配有非接触红外测温器,所述绝热箱的顶部左侧固定设置有绝热加速量热仪,所述绝热箱的顶部中间固定设置有单片机,所述绝热箱的左侧壁顶部固定设置有显示模块,所述锂电池本体的前侧壁上固定夹持装配有加热片,可以根据锂电池本体的发热功率Pf与散热功率Pi的关系确定最优散热方式,可以确定出锂电池本体在工作时的热量耐久度和工作特性。
本发明属于锂离子电池技术领域,尤其涉及一种模板法制备锂离子电池阳极复合材料的方法,至少包括如下步骤:在水中加入NaCl、人造石墨、SiO颗粒和碳源,搅拌均匀后蒸干,再进行破碎混合,得到混合物;将混合物置于碳化炉中,于惰性气体保护氛围下在500℃‑1200℃下进行碳化处理,然后用水浸泡除去NaCl,烘干后得到阳极复合材料。本发明利用NaCl模板法制备的锂离子电池阳极复合材料具有多个孔洞的结构,这种多孔的复合材料能够很好地缓解嵌锂过程中的SiO的体积膨胀问题,从而在保持较高电池容量的前提下较好的提高了硅基锂离子电池阳极材料的循环稳定性,可满足高性能锂离子电池阳极材料的要求。
本发明公开了一种射频等离子体增强化学气相沉积实现磷酸铁锂碳包覆的方法。它是将磷酸铁锂置于反应室中,在反应性气体中,在射频等离子体下,反应15~60min,反应室的总气压维持在8~30Pa,射频等离子体的电源输出功率为40~100W,所述的反应性气体为乙炔或体积比为1∶1的氢气与甲烷的混合气体。利用本发明生成的碳包覆膜成份均匀,厚度容易控制,并且相比与常规的化学气相沉积,具有温度低,反应时间短的优点。制备的碳包覆LiFePO4材料晶体结构发育良好,XRD衍射测试结果中不含杂相,并且该碳包覆LiFePO4材料比容量大,倍率性能及循环性能优异。与金属锂组成扣式模拟电池测试,0.5C和1C时,首次放电容量分别为166.0mAh·g-1、和165mAh·g-1,50次循环后容量保持率分别为99.5%和99.3%。
本发明涉及储能电池技术领域,提供了一种四氟草酸磷酸锂的制备方法、以及包含四氟草酸磷酸锂的非水电解液和电池。所述方法包括:将双(三甲基硅)草酸酯与PF5反应,得到第一反应混合物;然后向第一反应混合物中加入LiF,反应,得到第二反应混合物;将得到的第二反应混合物后处理,得到四氟草酸磷酸锂。本发明提供的四氟草酸磷酸锂制备方法,操作简单,所得产物单一,产率高,且合成原料廉价易得,成本低,适合工业化生产。
本发明涉及锂离子电池技术领域,尤其是一种防止过放电的锂离子单体电池及含有该单体电池的电池组,本发明单体电池的负极活性材料以第一负极活性物质石墨或钛酸锂为主,添加了具有高容量的第二负极活性材料硬碳、软碳、硅碳合金中的至少一种,可以大大提高锂离子单体电池在放电末期(即放电电压平台末端及以下部分)的容量。本发明的技术方案不仅实现了单体电池容量的提升,更避免了电池组中某个单体电池的过放电,最大化的发挥电池组的容量,保证电池组工作的安全性。
本实用新型公开了一种用于锂电池的清洁装置,其在机架上通过第一送料机构驱动抓手移动至上料机构抓取锂电池,并移动到第一清洗区由第一激光清洗机构进行清洗,清洗过程中通过第一伺服电机驱动第一抓手枢转以保证锂电池的前、后、左、右侧清洗到位,之后第一送料机构驱动第一抓手将锂电池送至第二清洗区由第二激光清洗机构进行清洗,清洗过程中通过第一伸缩气缸驱动摆动架使第一抓手摆动从而使锂电池摆动,以保证锂电池的上侧和下侧清洗到位,本实用新型结构简单操作方便,有效实现了对锂电池的每个侧面的清洗工作,提高了清洗效率,降低了生产成本。
本实用新型公开了一种动力锂电池的一体防爆压薄片,涉及锂电池压薄片技术领域,包括上压薄片、下压薄片和锂电池,上压薄片固定设置在锂电池顶部,下压薄片固定设置在锂电池底部,上压薄片底部对称的固定设置有上固定管,下压薄片顶部固定设置有下固定管,上压薄片内对称开设有感温腔,感温腔内活动设置有活塞,下压薄片内开设有通气腔,上固定管内活动设置有上柱塞,上柱塞底部固定设置有上伸缩杆,上伸缩杆一端固定设置有卡接块,本实用新型结构合理,具有基本的散热功能,还能够将锂电池内产生的气体适度吸收,起到一定的防爆效果,而在外部温度过高或者锂电池电解过度无法遏止的情况下自动锁紧,避免爆炸事故过于严重。
本实用新型公开了一种移动设备低温聚合物锂电池,包括聚合物锂电池电芯和主壳体,所述聚合物锂电池电芯插套在主壳体中,主壳体的底部侧壁上具有多个缓冲凸起,聚合物锂电池电芯的底面压靠在缓冲凸起上,主壳体的左右两侧壁上具有多个透气通孔,缓冲柱插套并卡置在透气通孔中,缓冲柱伸入主壳体的一端压靠在聚合物锂电池电芯的左右两侧壁上,缓冲柱上具有轴向通孔,主壳体的上端设有壳盖,壳盖通过螺栓固定连接在主壳体上,壳盖上具有至少两个触点连接通孔,铜质连接头插套在触点连接通孔中;它采用聚合物锂电池电芯,其体积小,同时其安装在的主壳体和壳盖连接透气性好,具有的缓冲柱对聚合物锂电池电芯具有缓冲效果。
本发明提供一种含有亚胺锂的电解液,包括电解质锂盐、亚胺锂、非水有机溶剂和添加剂,所述亚胺锂为磷腈亚胺锂,结构通式为:其中,R1-5为-OR7和-Li[NSO2-R6]的任一种,R6为碳原子数为0-8的含氟烷基;R7为碳原子数为1-10的烷烃类基团。磷腈亚胺锂自身具有优越的化学和电化学稳定性,与LiPF6复配使用,通过磷腈亚胺阴离子和PF5的络合效应,可以有效避免强路易斯酸PF5对碳酸酯溶剂的催化分解效应,改善电解液的热稳定性,大幅度提升锂离子电池的循环寿命和高温性能。
本实用新型公开了一种锂离子电芯的充电宝结构,包括相互连接的充电座和手机保护壳,充电座内设置有锂离子电芯,充电座与手机保护壳的背部连接且连接中心处开设有散热槽,散热槽内安装有散热风扇,手机保护壳的背部开设有与散热槽相连通的散热口,散热口处设置有保护网,手机保护壳的底部开设有与手机充电口位置相对应的充电孔。本实用新型通过将充电座中的电池换成锂离子电芯,输出功率大,使用寿命长,且充电座与手机保护壳配套使用,在使用手机时还可以进行充电,携带方便,在充电座内安装的散热电池,不仅可以对充电座发热时进行散热,还可以在手机发热时进行散热,提高锂离子电芯和手机的使用寿命,便于进行推广。
本实用新型公开了一种电动车用锂电池装配加工用转运平台,包括外壳、第一电机、固定板、滑槽和框板,所述外壳的底部内侧嵌入式安装有第一电机,且第一电机的输出端连接有螺纹杆,所述螺纹杆轴连接于竖槽中,且竖槽开设于外壳的内壁上,所述承接板连接于外壳的内部,且承接板内部的底部嵌入式安装有第二电机,并且第二电机的输出端连接有大齿轮,所述大齿轮轴连接于转槽中,且转槽开设于连接板的内侧中部,所述小齿轮的顶部连接有转盘,所述转盘的顶部开设有凹槽。该电动车用锂电池装配加工用转运平台,可以对锂电池进行固定以及对同规格的锂电池进行固定,同时可以于对转运承接的高度进行调整。
本实用新型属于锂离子电池技术领域,尤其涉及一种功能化锂离子电池模组,包括:电池单元,包括若干锂离子电池;壳体,用于容纳电池单元;功能层,功能层设置在壳体的至少一外表面,和/或功能层设置在壳体的至少一内表面,和/或功能层设置在电池单元的至少一外表面;功能层包括阻燃层和隔热层中的至少一种,或者,功能层包括阻燃隔热层。本功能化锂离子电池模组,当电池内部温度过高无法充分散热时,功能层发挥作用,避免火焰或者热量扩散到其他电池单元产生连锁反应,进而导致整个电池模组烧毁;功能层还能够避免电池模组将火势扩散到整个电动车,避免了火势进一步的蔓延,给用户预留了充足的反应时间和逃生时间。
本实用新型公开了一种软包锂电池内阻测试机,包括底板和外壳,所述外壳设在底板上,该外壳内设有检测锂电池内阻的检测装置,还包括支撑架、测试气缸和电极夹子,所述支撑架安装在底板上,所述测试气缸竖直地安装在支撑架上,所述测试气缸与一传动块传动连接,两个所述电极夹子设在传动块的下方,所述传动块上安装有与电极夹子一一对应的压块,并与电极夹子的位置相适应,该压块用于张开电极夹子,以测试锂电池的内阻;本实用新型测试气缸可自动将电极夹子张开,提高测试的效率,保证测试的准确性;压块之间的距离和电极夹子之间的距离可以根据不同锂电池极耳间距进行调节,提高适配性;测试气缸的位置高度可调,以便于测试。
本实用新型公开一种软包锂电池抽气机,包括上下料带、上料机械手、定位平台、双工位机械手、抽气装置、中转平台、切气袋装置、转移平台、双联机械手及出料拉带;上料机械手设置于上下料带的前端与定位平台之间;多个抽气装置并排地设置于定位平台与中转平台之间,双工位机械手横跨于定位平台、抽气装置及中转平台三者之间,且双工位机械手具有上料手臂及下料手臂,上料手臂在定位平台及抽气装置之间抓取软包锂电池,下料手臂在抽气装置及中转平台之间抓取软包锂电池;切气袋装置设置于中转平台及转移平台之间;双联机械手设置于转移平台与出料拉带之间。本实用新型软包锂电池抽气机具有全自动化、生产效率高的优点。
本实用新型涉及一种锂电池充放电插座,包括插座壳体、端子和盖板,插座壳体内部设有内腔体,插座壳体内壁与内腔体外壁之间形成插槽,内腔体内部安装安装端子,端子为两边空心而中间实心的防水结构,插座壳体后方安装盖板,盖板设有与端子位置相对应的通孔,端子从通孔中伸出,端子为两边空心而中间实心的防水结构,能够防止防止水从端子进入影响锂电池正常功能,保证锂电池不会发生短路、自燃、爆炸等现象,安全性大大增强,实用性强,另外,端子包括电源端子和数据端子,电源端子用于传输电源,数据端子用于传输数据,能够为锂电池控制开发提供数据支撑。
本实用新型公开了一种锂电池垫片,包括有圆形垫片以及与圆形垫片连接的散热片;所述圆形垫片包括有设于圆心位置的中心孔;所述圆形垫片关于圆心对称设有两个扇形部;所述扇形部设有多个弧形槽;所述圆形垫片不均匀设有多个注液孔;所述抗裂层与圆形垫片连接;所述散热片设有导热块。本实用新型通过设置多个弧形槽,能够利于锂电池电极极耳穿插入垫片;通过不均匀设置多个注液孔能够加快注液的速度并且解决了中心区域注液难的问题;同时通过设置两个扇形部能够进一步增加注液孔的数量,加快注液速度;本实施例通过在圆形垫片的底部设置散热片,其抗裂层能够防止垫片裂开,其散热层与导热块能够将锂电池的热量散发出去,对锂电池进行保护。
本实用新型公开了一种聚合物软包锂离子电池的角封封头结构,包括封头本体,所述封头本体包括上封头和下封头,且上封头和下封头关于电池角封对称设置;所述下封头上端开设有台阶,且台阶高度为0.15mm;所述电池角封长度为7mm,且电池角封长度上偏差为+3mm,电池角封长度下偏差为-3mm;该聚合物软包锂离子电池的角封封头结构,它采用在下封头上设置有一个台阶,使其在电池底部预留1~5mm区域只压边未封装,可有效避免了电池底部铝塑膜对折处形成尖点,在实际生产过程中弯折铝塑膜时不会产生应力集中,提高铝塑膜的弯折寿命,彻底解决聚合物软包锂离子电池R角破损的问题,保证聚合物软包锂离子电池封装品质;实用性强,易于推广使用。
本实用新型公开了一种锂电池多节串联保护电路,各节锂电池都设置有电池检测IC、过压信号耦合电路和欠压信号耦合电路,并设置有欠压及过流信号耦合电路、过充电控制电路、充电电路、放电欠压及过流控制电路和放电电路。本实用新型与现有技术相比,每节电池都具备过充和过放保护,实现了充电电路与放电电路各自独立,使充电效率和放电效率都得到提高,适用于大功率动力锂电池保护的锂电池多节串联保护电路。
本申请提供了一种锂离子电池隔膜,锂离子电池隔膜包括隔膜基材以及设置于所述隔膜基材至少一表面的涂层;其中,所述涂层的材料选自木质素及其衍生物,木质素及其衍生物是一种酚类聚合物,分子结构中含有氧代苯丙醇或其衍生物结构单元,在聚合过程中能够形成三维结构,具有三维结构的涂覆层能够扩展电解液的运输及储存通道,进而提高电解液的渗液速度;同时,木质素及其衍生物含有羟基官能团,具有较高的极性,作为涂层材料能够提高锂离子电池隔膜对电解液的亲液性能,改善了隔膜的界面性能,有利于提高隔膜对电解液的浸润性和吸液率,进一步提高锂离子电池的安全性能。
本申请是关于一种锂电池盖板组装方法。该方法包括:提取盖板主体和盖板顶盖;对所述盖板主体进行组件安装处理,得到装模主体;对所述盖板顶盖进行组件覆盖处理,得到装模顶盖;将所述装模主体与所述装模顶盖进行铆压,得到锂电池顶盖。本申请提供的方案,通过结合设备使用,实现了自动化地对锂电池盖板进行组装,提升了锂电池盖板的组装效率,降低了生产成本的同时还能升高产品质量。
本发明属于锂离子电池技术领域,尤其涉及一种锂离子电池包装膜,包括铝塑膜以及通过热压与所述铝塑膜的封装外表面连接的弹性材料薄膜,所述包装膜的总厚度为20~300μm。另外,本发明还涉及一种所述的锂离子电池包装膜的制备方法,包括步骤:S1,对铝塑膜的封装外表面进行表面预处理;S2,将弹性材料薄膜通过热压连接于所述铝塑膜的封装外表面。相比于现有技术,本发明的包装膜具有更好的强度、韧性与耐机械冲击性能,不会对锂离子电池的能量密度造成影响,而且其制备过程中各参数易于控制,产品优率高,能节约成本。
本发明属于功能材料技术领域,具体涉及一种热敏材料、电极及其制备方法、锂二次电池。本发明热敏材料通过加入聚噻吩或聚噻吩衍生物,在常温下不会影响锂离子扩散以及电子传输性能;当周围环境温度升高到一定温度时,聚噻吩及其衍生物的内阻会显著增大,使锂离子的扩散和电子的传输均受阻。本发明提供的热敏材料为正温度系数热敏材料,其电阻率会随着温度的升高而增大。本发明热敏材料可包覆在电极表面形成热敏材料层,所得锂二次电池发生热失控、内部温度迅速升高时,热敏材料层的内阻随之显著增大变为绝缘层,阻断热失控的进一步发生,使电池的安全性能得到显著提升。
本发明公开了一种锂离子电池正极铝箔导电剂及其制备方法,由按重量百分比计的以下原料制备而成:石墨15.0-22.0%,导电炭黑3.0-6.0%,改性水性环氧树脂5.0-10.0%,丁二烯苯乙烯聚合物11.0-25.0%,羧甲基纤维素钠0.1-1.5%,聚丙烯酸钠0.05-0.5%,桃胶2.0-6.5%,2-氨基-2-甲基-1-丙醇0.3-0.8%,聚氧乙烯失水山梨醇单月桂酸酯0.05-0.5%,聚乙烯吡咯烷酮0.2-0.7%,亚甲基双萘磺酸钠0.3-1.0%,氨水2.0-6.0%,余量为去离子水。本发明提供一种导电性能好、附着力好、溶剂耐受性好的锂离子电池正极铝箔导电剂。
本实用新型涉及锂电池组技术领域,尤其涉及锂电池组接线结构,包括有电池管理系统、锂电池组,锂电池组设有多个检测点,锂电池组上安装有信号连接电路板,信号连接电路板上设有多个检测信号输入端、检测信号输出接口,每个检测信号输入端分别与相应的检测点电连接,电池管理系统通过信号数据线与检测信号输出接口电连接,本实用新型通过信号连接电路板作为锂电池组与电池管理系统之间的中转连接,信号连接电路板的检测信号输入端与锂电池组的检测点之间连接方便,不会出现焊错现象,并且再通过信号数据线将信号连接电路板与电池管理系统连接起来,操作方便快捷,提高锂电池组装接线效率、提高性能。
