全部
▼
热搜：
1143
0
本发明涉及锂电材料技术领域，公开了三元正极材料及其金属异物的去除方法。金属异物的去除方法，包括：将待处理三元正极材料分散在强氧化性酸溶液中使所述待处理三元正极材料中所含的金属杂质完全氧化得到混合浆液；将所述混合浆液中的固体物质烧结。三元正极材料，经上述金属异物的去除方法处理得到。本申请提供的方法，可以实现三元正极材料中不可避免存在的金属的去除，并且利用这些金属形成金属氧化物包覆层提高三元正极材料的电化学性能。
714
0
本发明公开了一种高镍三元正极材料及其制备方法与电池，属于电池技术领域。该制备方法包括以下步骤：将高镍三元材料一烧材料与Zr基的UIO‑66混合，随后在氧气氛围下进行高温热处理，得到一次包覆材料；将一次包覆材料与硼源混合，于氧气氛围下进行低温热处理，得到复合包覆的高镍三元正极材料；其中，高镍三元材料一烧材料的分子式为LiNixCoyMn1‑x‑yO2，0.7≤x≤1，0.0≤y≤0.3。该方法能够制备得到循环性能和倍率性能均较佳的高镍三元正极材料，相应的材料不但可防止电解液渗透和表界面副反应发生，而且还具有较低的电荷转移阻抗值，有利于锂离子传输。
935
0
本发明属于聚苯硫醚副产盐的回收技术领域，提供了一种聚苯硫醚合成中副产盐的回收工艺，包括如下步骤：S1、将聚苯硫醚聚合结束后分离的含盐母液和聚苯硫醚滤饼的洗涤液进行混合，加酸调节混合液的pH，采用蒸发器将混合液的溶剂进行蒸发回收，得到蒸发残留物；S2、将S1得到的蒸发残留物溶于溶剂中，进行过滤得到滤液，加入无机盐沉淀催化剂阳离子，然后过滤分离出沉淀物和分离液，沉淀物用于回收制备催化剂锂盐；S3、将S2得到的分离液再加酸调节pH后在蒸发器中进行蒸发得到副产盐。本发明在得到纯度较高的氯化钠的同时回收了副产盐中夹带的有机溶剂NMP和催化剂，降低了原料消耗和产品成本。
1122
0
本发明公开了一种高镍三元材料前驱体的预氧化方法及所得前驱体材料，属于锂电材料技术领域。高镍三元材料前驱体的预氧化方法包括：将通过共沉淀方式沉淀、离心处理得到的含水量小于10％的高镍三元材料前驱体，与强氧化性物质进行反应，实现对高镍三元材料前驱体的预氧化，其中，强氧化性物质为ClO2、Cl2、O3、Cl2O和Cl2O7中的一种或几种。本发明利用强氧化性物质具有强氧化的特性，使之与离心后的前驱体发生反应。本发明通过对前驱体的预处理，使过渡金属在高温烧结前先形成符合目标产物的高价态，能明显降低反应的难度并有利于材料电性能的充分发挥。
887
0
本发明公开了一种分层掺杂制备三元正极材料前驱体的方法，向反应釜底液中加入金属盐溶液、沉淀剂溶液、络合剂溶液和铷盐溶液，进行共沉淀反应，待反应釜内颗粒粒径生长至小于目标粒径0.5～3μm时，暂停进料，加入去离子水，浓缩置换出反应釜中含有铷离子的料液；然后继续共沉淀反应，同时加入钼盐溶液进行共沉淀反应，至颗粒平均粒径生长至目标粒径，停止进料，得含有前驱体材料的溶液；将所得含有前驱体材料的溶液搅拌进行陈化、洗涤、干燥、筛分、除铁，得核壳结构三元正极材料前驱体。本发明可防止三元正极材料前驱体成核过程中裂纹产生，提高三元正极材料的高温循环性能与倍率性的同时，提高锂离子电池电导率和容量保持率。
1068
0
本发明公开了一种电动汽车低温下的快充加热控制方法，包括如下步骤：在车辆快充准备完成后，检测电池的温度，根据电池的温度判断电池温度状态，电池的温度状态包括只充电不加热温度状态、边加热边充电温度状态、只加热不充电温度状态；BMS根据电池所处的温度状态对应的控制电池的加热、充电的开启状态。本发明的优点在于：对电池温度状态进行设置，设置三种温度状态区间，不同的温度区间设置不同的温度控制策略，从而实现在低温环境下，缩短快充充电时间，提升用户用车体验；低温环境下，减少锂电池低温充电使用时间，尽可能减少低温导致的电池衰减。
1134
0

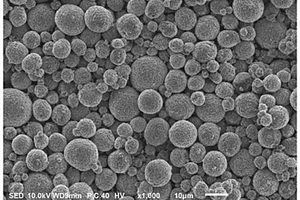

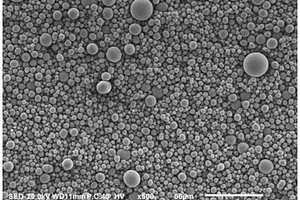

本发明公开了一种正极材料前驱体的制备方法，配制原料金属盐溶液、碱液和络合剂溶液，将原料金属盐溶液、碱液、络合剂加入反应釜共沉淀反应，所述共沉淀反应包括以下两个阶段：S1：控制金属盐溶液的进料流量为0～30mL/min，搅拌线速度为6～15m/s，pH值为11～13；S2：待反应釜内颗粒粒径生长至目标粒径的60～80％时，控制金属盐溶液的进料流量为0～60mL/min，搅拌线速度为S1阶段搅拌线速度的30～80％，pH值为8～11.5；至颗粒平均粒径生长至目标粒径，停止进料，得正极材料前驱体。本发明通过分段分时控制反应条件，所制得的正极材料前驱体振实密度大于2.20g/cm3，同时比表面积大于10.4m2/g，形貌可控，粒度分布均匀，大大改善了锂离子电池的容量和充放电性能。
883
0
本发明公开了高镍正极材料的表面改性方法及改性的高镍正极材料，涉及锂离子电池技术领域。高镍正极材料的表面改性方法，包括：将高镍正极材料进行酸洗，然后与包覆剂混合烧结；其中，包覆剂中含有元素W、Al和B。通过先将高镍正极材料进行酸洗有效去除残碱，然后利用特定的包覆元素进行烧结，W，B进入到晶界中，用于填充晶界以降低材料的比表面积，Al用于增加材料界面的稳定性，经过烧结之后可以显著提升材料的容量和循环稳定性，进而达到了在保证材料的容量和循环稳定性能的前提下显著降低材料的残碱的目的。
721
0

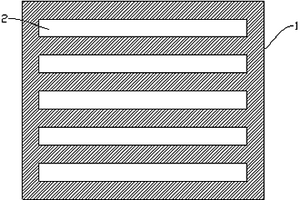

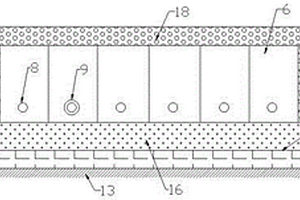

本发明公开了一种石墨化炉及热处理石墨粉的方法，该石墨化炉在炉体内部从炉头至炉尾方向对称电极之间设置数个相互贯通连接的石墨箱，石墨箱与炉体侧墙相对的一面开有通气孔，通气管穿过该通气孔伸出至侧墙墙体外部与提纯气体罐连接；所述石墨箱由石墨材料制成的石墨方块组装而成。热处理石墨粉的方法包括组装石墨箱、排布通气管、装粉、封盖、填充保温料、加热石墨化、通气纯化、冷却、出料等步骤，通过本发明石墨化炉及相应方法热处理纯化石墨粉，能耗低，热效率高，产量高，产品质量稳定、纯度高，并且减少了纯化气体送气量，不使用氮气等保护性气体，避免了氮元素对人造金刚石或锂电负极材料等制品性能带来的负面影响。
914
0
本发明涉及一种钢化玻璃的制备方法，属于玻璃技术领域，主要步骤包括：第1步、制备改性丙烯酸树脂乳液；第2步、将改性丙烯酸树脂乳液、聚氨酯树脂、硫酸锂、纳米氧化钛、聚α烯烃、白炭黑、聚乙二醇和固化剂混合得到涂料组合物；第3步、取平板玻璃，放入钢化炉中进行加热，达到钢化温度后，进入急冷室开始冷却，迅速降温，至温度降至200℃时，取出，将涂料组合物均匀喷涂至平板玻璃表面，待冷却至室温，即可。本发明提供的钢化玻璃的制备方法，是通过对丙烯酸树脂进行改性，调整以改性丙烯酸树脂为基料的涂料组合物，提高了涂料组合物对钢化玻璃表层的附着力，使得钢化玻璃表面具有较高的平整度，同时也提高了钢化玻璃表面应力。

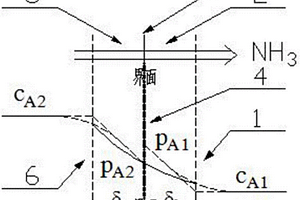

本发明属于气体分离与净化技术领域，具体公开一种用于三元前驱体废水氨资源化利用的药剂以及资源化利用方法，所述的药剂是由咪唑或吡啶及其衍生物的阳离子和含硼、磷离子的阴离子组成。该药剂通过阳离子与氨气分子之间的氢键作用力，阴离子与氨气分子间的范德华力共同作用，实现对氨气的高效回收，同时该药剂吸收容量大、物化性质稳定、寿命长、可循环再生使用，为锂电行业氨气回收利用提供了一种新型吸收剂，并同时提供一种三元前驱体废水氨资源化利用方法，可将三元前驱体废水中的高浓度氨氮以氨与氨水的形式回收利用。
780
0

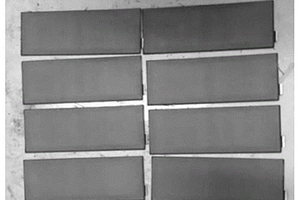

本发明提供一种高倍率软包锂离子电池的热压化成方法，包括以下步骤：将陈化结束的电芯放入夹具化成设备中，化成温度控制在40～70℃，以梯度施压和阶梯分段充电方式化成。先设定压力P1，以电流A1恒流充电至电压V1，接着设定压力P2，以电流A2恒流充电至电压V2，紧接着设定压力P3，以电流A3恒流恒压充电至电压V3，通过设定合理的温度/压力/电压和电流大小完成高倍率软包电池的化成。通过该热压化成工艺可以在负极表面形成较为均匀、质量较好的固体电解质界面膜(SEI膜)，从而有效的改善了电池容量和电池压降分布的一致性，提高电池的一致性，提高电池的循环性能。同时，还可以改善电芯硬度和外观，提高化成工序生产效率。
908
0
本发明公开了镍钴锰前驱体、三元正极材料及其制备方法，涉及锂电池技术领域。镍钴锰前驱体为核壳结构，内层为镍钴锰氢氧化物和镍钴锰草酸盐的混合物，外层为镍钴锰氢氧化物。由于镍钴锰草酸盐在烧结过程中分解产气远高于镍钴锰氢氧化物，在烧结之后材料内部孔隙多，外部孔隙相对较少，同时具有高BET和高强度的特点，在高电压下具备较好的循环性能。
886
0
本发明属于高分子材料领域，具体公开一种高流动性低粘度聚醚醚酮的制备方法，包括以下步骤：(1)向反应器内持续通入高纯氮气，再依次投入对氟苯酚、4,4‑二羟基二苯甲酮、4,4‑二羟基二苯甲醚、碳酸锂、二苯砜，在氮气的保护下，开始合成反应；(2)反应结束后，将体系混合物料冷却至室温，用高速破碎机粉碎，洗涤，最后将处理后产物放置于130℃真空干燥箱内，连续干燥60～90min后，即得产品，本发明制备方法简单，通过调整体系内酮键、醚键、苯环的比例和排列，最终使熔体粘度下降了约1/3。
903
0
本发明公开了一种氟磷伴侣掺杂三元前驱体及其制备方法和三元材料，属于锂离子电池材料技术领域。该方法在前驱体合成时，将镍钴锰混合溶液、单氟磷酸盐溶液、碱液和氨水溶液并流混合，利用过渡金属磷酸盐更难溶的特点优先生成磷酸盐晶核，在氨水溶液和碱液作用下，磷酸盐晶核与镍盐、钴盐、锰盐同时进行络合，形成同时含氟磷两种元素的前驱体，且两种元素是以含有P‑F化学键的聚阴离子形式存在的，在高温烧结的过程中，氟磷元素以伴侣的方式同时参与反应，由于高价态P以及P‑F键协同的吸电子作用，可以抑制材料在充放电过程中氧阴原子的失电子倾向，最终使得材料的高温循环性能明显提升。
782
0

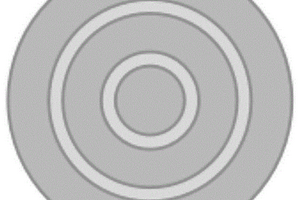

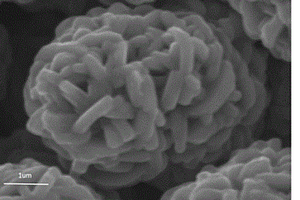

本发明公开了一种高镍三元正极材料前驱体，所述三元正极材料前驱体是由同心球相互组合而成的同心球体结构，所述同心球体结构层与层的层间结构的间距为0.01～1μm，每层同心球的厚度为1～5μm。本发明的一种高镍三元正极材料前驱体，在不改变反应的转速、氨值、pH的条件下，制备得到同心球结构的前驱体，同心球结构的前驱体制成的锂离子电池，在保证其电池容量及循环保持率的同时，提高了倍率性能。
1102
0
本发公开了一种核壳结构三元前驱体的制备方法，包括以下步骤：S1、以可溶性镍盐、可溶性钴盐、可溶性锰盐为原料，配制核层金属盐溶液；S2、使所述核层金属盐沉淀后得到核层沉淀物；S3、以可溶性镍盐、可溶性钴盐、可溶性锰盐为原料，配置壳层金属盐溶液；S4、将核层沉淀物与显碱性的底液混合得到悬浮液，将壳层金属盐溶液、沉淀剂、络合剂加入到悬浮液中，使壳层金属盐溶液中的金属盐沉淀在核层沉淀物上，得到含有核壳结构前驱体材料的溶液；S5、将含有核壳结构前驱体材料的溶液依次进行陈化、过滤、洗涤、干燥。本发明的优点是：能够降低四元正极材料的生产成本，且能够提高锂离子电池的可逆比容量，增加电池的循环性能。
本发明公开了一种石墨烯基/AlPO4复合包覆改性高镍三元正极材料的方法，将氧化石墨烯、去离子水、铝盐溶液、磷酸溶液配制得到的氧化石墨烯/AlPO4原位复合溶液作为包覆料水洗包覆高镍三元正极材料，即得石墨烯基/AlPO4复合包覆改性的高镍三元正极材料。本发明中氧化石墨烯溶液与三价铝离子溶液在分子水平上混合，然后在氧化石墨烯表面原位生长出磷酸铝，得到分散均匀的石墨烯基/AlPO4复合结构的氧化石墨烯/AlPO4原位复合溶液，避免常规包覆方法中高镍三元材料表面AlPO4岛状结构的形成，整体的氧化石墨烯/AlPO4复合物紧密牢固的包覆在高镍三元正极材料表面，包覆层不容易脱落且有效降低了高镍三元正极材料表面的活性及残锂量。
本申请提供一种改善固态电解质和负极界面稳定性的保护膜及其制备方法、固态电池，涉及固态锂电池技术领域。该保护膜位于固态电解质与负极之间；保护膜的原材料包括氧化石墨烯、碳导电剂和修饰剂。该保护膜的制备方法包括：将所述保护膜的原材料与溶剂混合制成前体浆料；将前体浆料涂布在基底上，烘干，再与蒸汽进行还原处理，得到中间膜；将中间膜进行热处理，得到所述保护膜。本申请的保护膜具有良好的化学/电化学稳定性，能有效阻止负极与固态电解质的直接接触，保证了界面的稳定性，提高了固态电池的的能量密度。
848
0
本发明公开了一种三元正极材料前驱体的制备方法，配制原料金属盐溶液、碱液和络合剂溶液，将原料金属盐溶液、碱液、络合剂加入反应釜进行共沉淀反应，反应过程中pH值的调节包括以下步骤：pH值为11.9～12.5，直至造核完成；造核完成后降低pH值为11.2～11.7，至颗粒平均粒径生长至目标粒径后暂停进料；pH值调整为11.9～12.5后继续进料，重新造核5～18h，然后，降低pH值为11.2～11.7，继续反应至颗粒平均粒径生长至目标粒径，停止进料，得含有前驱体材料的溶液体。本发明通过在共沉淀反应过程中仅调节pH值，不改变其他反应条件，所制得的正极材料前驱体振实密度大于2.10g/cm3，同时比表面积大于18.5m2/g，形貌可控，粒度分布均匀，大大改善了锂离子电池的容量和充放电性能。
681
0

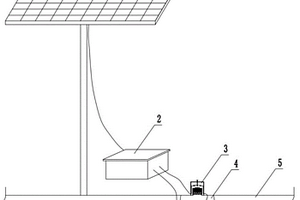

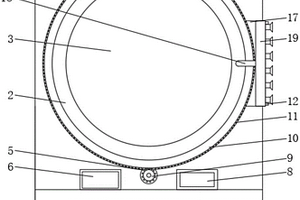

本实用新型公开了一种基于人工智能的喷洒设备，涉及喷洒设备技术领域，具体为一种基于人工智能的喷洒设备，包括机架本体，所述机架本体的上表面安装有蓄水箱，所述蓄水箱的顶部安装有太阳能板，所述蓄水箱的表面开设有进水口，所述蓄水箱的表面转动连接有转动环，所述转动环的表面固定连接有主齿轮，所述蓄水箱的一侧固定安装有第一电机。该基于人工智能的喷洒设备，通过红外人体感应器、控制器、太阳能板、锂电池的配合使用，在浇水时，当红外人体感应器检测到前面有人或者动物时，通过控制器控制水泵关闭，暂停喷洒，可以及时地避免对人或者动物造成伤害，同时利用太阳能板可以对太阳能进行转换，通过锂电池对电能进行存储，对整个设备进行供电，更加绿色环保。
1096
0
本实用新型公开了一种石墨烯导热浆料制备装置，包括加热分散装置、冷却装置、搅拌反应装置和超声搅拌处理装置，所述加热分散装置的出料端与所述冷却装置的进料端连接，所述冷却装置的出料端与所述搅拌反应装置的进料端连接，所述搅拌反应装置的出料端与所述超声搅拌处理装置的进料端连接。与现有技术相比，本实用新型采用旋转气流与加热装置能够使得石墨烯高效分散，配合高效的搅拌与超声处理装置能够提高石墨烯浆料的粘度，且提高了浆料的稳定性，使得处理后的石墨烯浆料应用到锂电池能够提高使用效率，提高锂电池的品质，具有推广应用的价值。
750
0
本实用新型公开了一种手持茶叶检测器，它包括底板，所述底板上平铺有太阳能电池板，所述太阳能电池板连接有聚合物锂电池连接，所述聚合物锂电池镶嵌与所述底板底面；所述底板顶面设有农药检测单元，所述底板内嵌有控制模块和蓝牙模块；所述农药检测单元与所述控制模块连接，所述控制模块与所述蓝牙模块连接；所述农药检测单元上方设置漏斗，所述漏斗穿设所述太阳能电池板与所述农药检测单元连通；所述太阳能电池板上表面设有显示屏和感应开关，所述显示屏设置于所述漏斗和所述感应开关之间，所述显示屏与所述控制模块连接；所述底板的一端设有把手；本实用新型操作方便、准确性高且可远程监控，无需外加电源，直接利用太阳能提供电源。
887
0

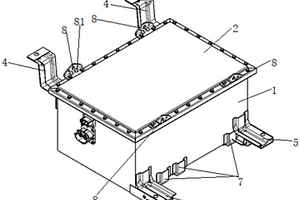

一种电动高尔夫球车用电池包，属于高尔夫球车技术领域，该电动高尔夫球车用电池包，设置在电池容纳仓内，该电池包包括箱体、箱盖、安装支架和锂离子电池模组，安装支架包括上安装支架和下安装支架，上安装支架固定在箱体一侧的上部，上安装支架与电池容纳仓上端相连，下安装支架固定在箱体另一侧的下部，下安装支架与电池容纳仓底部相连；箱体内设置锂离子电池模组，箱体的开口端与箱盖相连，本实用新型的有益效果是，该电动高尔夫球车用电池包整体结构强度高，安装方便快捷，安装结构稳定可靠，散热效果好，减少了维修成本，增加了续航里程，满足了人们的使用需求。
819
0

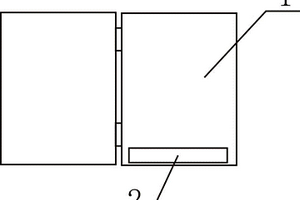

本实用新型公开了一种具有夜视功能的户外绘画写生板，包括由两个板体铰接而成的写生板主体及背带，其特征在于：所述一板体内侧下部设有画笔放置槽，板体外侧面设置有笔袋，所述笔袋的开口处设置有拉链，板体表面设置有太阳能板及与太阳能板电联的锂电池，板体上固定有照明灯，所述照明灯与锂电池电联。主要用于户外写生使用。
855
0

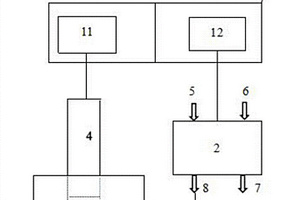

本实用新型涉及锂电池材料行业，具体涉及锂电池材料的洗涤控制，其提供一种三元前驱体材料离心洗涤的自动测控装置，包括控制模块，所述控制模块包括数据采集单元和洗涤控制单元，所述数据采集单元连接到电导率检测仪，所述洗涤控制单元连接到离心洗涤模块，所述电导率检测仪与离心洗涤模块连接，其中数据采集单元用于采集所述电导率检测仪检测经离心洗涤模块洗涤后洗液的电导率，所述洗涤控制单元用于根据测得的电导率控制离心洗涤模块对含有杂质的物料进行离心洗涤。该装置能够解决在三元前驱体生产中洗涤过后杂质含量的检测，而且可以根据检测结果来控制离心洗涤模块的洗涤状态，实现了检测与控制的全自动化，降低了劳动强度以及生产成本。
921
0
本实用新型公开了可对土壤微量元素监测的柠檬种植管理系统，包括：检测模块、主控系统、驱动模块、通讯模块；所述检测模块包括温度传感器、湿度传感器、PH传感器、重金属检测仪、土壤矿物质检测模块、光照传感器、第二无线通讯模块、第三无线通讯模块、第四无线通讯模块、第五无线通讯模块、第六无线通讯模块、第七无线通讯模块；所述供电模块包括供电切换模块、太阳能供电、锂电池组，太阳能供电、锂电池组分别与供电切换模块连接，供电切换模块与控制模块连接，所述太阳能供电包括太阳能吸收板、太阳能蓄电池，太阳能吸收板与太阳能蓄电池连接；通过此种设计达到系统检测土壤各项数据，同时解决系统持续供电的目的。
939
0
本实用新型公开了一种用于自主学习设备的多功能智能电子笔，包括压力传感器、电子书写笔尖、中央处理芯片、内置存储器，所述电子书写笔尖后方设置有所述压力传感器，所述压力传感器侧面设置有高速摄像头，所述高速摄像头后方设置有所述中央处理芯片，所述中央处理芯片后方设置有所述内置存储器，所述内置存储器侧面设置有无线收发器，所述无线收发器后方设置有充电锂电池，所述充电锂电池外部设置有充电插口，所述充电插口设于所述电子笔外壳上，所述电子笔外壳中部设置有显示屏幕，所述显示屏幕下方设置有操控按钮，所述电子笔外壳底部设置有摄像通孔。有益效果在于：识别精度较高，更加智能化。
919
0

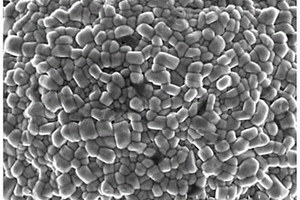

本发明公开了一种正极材料及其制备方法，属于正极材料技术领域。其制备方法包括：将分子式为NixCoyMn1‑x‑y(OH)2的前驱体与锂盐混合后的混合物依次进行预烧、造粒、压实、扎孔及一次烧结；x≥0.8，y≥0，1‑x‑y≥0；压实后的块状物的压实密度为2.4g/cm3‑3.0g/cm3；扎孔后的孔洞率为30%‑40%，所扎孔的孔径为4mm‑10mm；一次烧结温度不低于750℃，一次烧结所用的匣钵不具有侧板，且其底板具有孔隙。上述方法适用于一次烧结温度≥750℃的情况，该方法有利于一次颗粒的均匀生长，且可达到提升烧结效率和烧结程度及降低残余锂盐含量的效果。由此制备得到的正极材料颗粒均匀，且具有较低的残碱含量。
中冶有色为您提供最新的四川宜宾有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年04月27日 ~ 29日
