安徽淮南有色金属材料制备及加工技术理论与应用

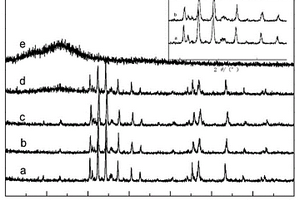

铝掺杂钡锶铁氧体-聚α萘胺复合材料 1003

 0

本发明公开了一种铝掺杂钡锶铁氧体-聚α萘胺复合材料。该复合材料具有磁性和导电性的双重性质，产生协同作用从而成为一种性能更加优异的新型复合材料，在电化学、光催化、微波吸收和电磁屏等方面将会具有良好的应用前景。其中铝掺杂钡锶铁氧体的化学式为Ba0.5Sr0.5Fe12-xAlxO19，其中x＝0.5，1，1.5，2。

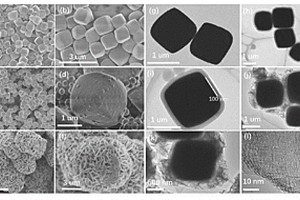

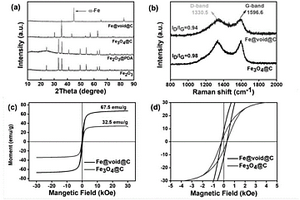

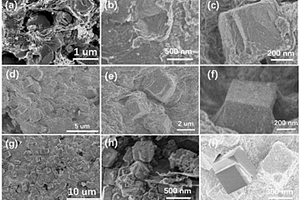

蛋黄-蛋壳型磁性碳复合材料、制备方法及应用 650

 0

本发明公开了蛋黄‑蛋壳型磁性碳复合材料、制备方法及应用，其制备的方法步骤如下：S1：立方状Fe₂O₃颗粒的合成：向NaOH溶液中加入FeCl₃·6H₂O，磁力搅拌20‑40min后将混合溶液置于聚四氟乙烯内衬不锈钢高压釜中，130‑150℃下保持12‑18h，然后对反应产物进行离心，得Fe₂O₃颗粒；S2：核壳型Fe₂O₃@PDA复合材料的合成；S3：蛋黄‑蛋壳型Fe₃O₄@C复合材料的合成：在H₂/Ar气氛中退火4‑6h，温度控制在500℃，制得蛋黄‑蛋壳型Fe₃O₄@C复合材料；S4：蛋黄‑蛋壳型Fe@void@C复合材料的合成：在H₂/Ar气氛中退火4‑6h，温度控制在700℃，制得蛋黄‑蛋壳型Fe@void@C复合材料。本发明制备的磁性碳复合材料具有优异的电磁性能和高效的能量转换性能，满足了现代微波吸收材料对衰减频率宽、厚度薄、吸收能力强的要求。

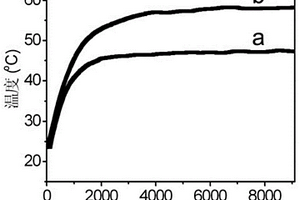

可高效利用太阳能的定形相变复合材料及其制备方法 1104

 0

本发明提供了一种可高效利用太阳能的定形相变复合材料，由无机载体支撑材料和填充在所述无机载体支撑材料内的有机相变储热材料和光热转换纳米材料。本发明还提供了上述可高效利用太阳能的定形相变复合材料的制备方法，包括以下步骤：(1)制备CuS纳米粉体，(2)制备石蜡-SiO2-CuS定形相变复合材料。本发明所述定形相变复合材料，不仅具有较高的储热容量和相变过程中形状稳定的特点，该相变复合材料还具有显著的光热转换能力，能够将太阳光更高效地转换成热能储存起来，为实现太阳能的高效利用提供了一个新途径。采用本发明上述定形相变复合材料的制备方法获得的复合材料中各组分分散性好、复合效果佳、材料的结构稳定。

类似苯环结构双金属复合材料及其制备和应用 1002

 0

本发明提供了一种以泡沫镍为导电基质，原位生长形成NiCo(OH)_x前驱体，再采用低温煅烧、磷化工艺，磷化合成具有高储能与高催化性能的苯环状Ni@NiCo‑P微、纳米复合材料，本发明所述的苯环状Ni@NiCo‑P微、纳米复合材料应用在超级电容器和水催化剂领域中，不仅具有优良的导电性、高电容和高功率密度，同时降低了水分解析氢和析氧反应的过电位，增强了Ni@NiCo‑P作为水分解析氢和析氧反应催化剂的电催化性能。本发明还提供了所述微、纳米复合材料的制备方法，包括以下步骤：(1)泡沫镍的预处理；(2)泡沫镍负载NiCo(OH)_x前驱体的制备；(3)Ni@NiCo‑P微、纳米复合材料的制备；(4)Ni@NiCo‑P电极的制备；本发明还提供了上述微、纳米复合材料在超级电容器和水催化剂领域中的应用。

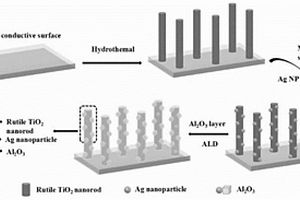

Al₂O₃-Ag@TiO₂纳米棒光阳极复合材料及其制备方法 927

 0

本发明公开一种Al₂O₃‑Ag@TiO₂纳米棒光阳极复合材料及其制备方法，所述复合材料由Al₂O₃薄膜包覆Ag颗粒修饰的二氧化钛纳米棒阵列组装而成，其中Al₂O₃的厚度为厚度为5‑50nm，并通过1)TiO₂纳米棒阵列制备、2)Ag颗粒制备工艺、3)Al₂O₃薄膜制备工艺获得Al₂O₃‑Ag@TiO₂纳米棒光阳极复合材料。本发明采用的原子层沉积Al₂O₃薄膜钝化Ag颗粒修饰的TiO₂纳米棒阵列，采用钝化技术和敏化技术相结合提高TiO₂纳米棒阵列的简易方法，使TiO₂纳米棒阵列具有更高的光电转换效率。

Cu2O/MWCNTs复合材料、制备方法和电磁波吸收应用 638

 0

本发明公开了一种Cu2O/MWCNTs复合材料、制备方法及其应用；本发明通过简单的学方法合成了Cu2O/MWCNTs复合材料，Cu2O纳米粒子无序地生长在MWCNTs表面和内部。本发明采用水热法，不加任何表面活性剂，避免了传统的电镀或化学镀的方法，污染较小，制备方法简便、绿色环保，反应易控制，不需要昂贵的设备，可用于工业化生产。

核壳结构Fe₃O₄@C@MoS₂复合材料的制备及其应用 981

 0

本发明公开了核壳结构Fe₃O₄@C@MoS₂复合材料的制备及其应用，其制备方法包括S1：将FeCl₃和NaOH加入水中混合均匀后，将混合溶液装入聚四氟乙烯不锈钢高压釜中，反应得到均一的立方体状Fe₂O₃粒子；S2：将所述S1中制得的Fe₂O₃粒子与盐酸多巴胺加入到三羟甲基氨基甲烷缓冲液中，在室温下用磁力搅拌器进行搅拌反应，然后对反应产物进行洗涤，并通过离心法收集核壳结构的Fe₂O₃@PDA复合物；S3：将所述S2中制得的Fe₂O₃@PDA与四水合钼酸铵、硫脲依次加入水中并搅拌均匀，反应结束后对产物进行洗涤，并通过离心法收集Fe₂O₃@PDA@MoS₂复合物；S4：在氢氩气流下煅烧Fe₂O₃@PDA@MoS₂复合物，最终得到Fe₂O₃@C@MoS₂复合材料。本发明制得的Fe₂O₃@C@MoS₂复合材料具有优秀的微波吸收性能。

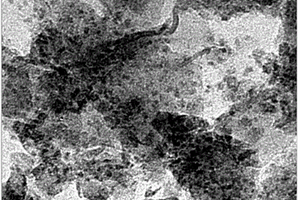

ZnSnO₃@rGO复合材料的制备方法 778

 0

本发明公开了一种ZnSnO₃@rGO复合材料的制备方法，包括如下步骤：1)将干燥的石墨烯片和高锰酸钾分别添加到浓H₂SO₄/H₃PO₄混合液中，50℃恒温搅拌12h，冷却至室温后，将反应溶液加入至含30％H₂O₂的冰中，待混合物的颜色变成亮黄色，过滤后得到氧化石墨烯，用盐酸洗涤去除金属离子，再真空冷冻干燥24h；2)将制备好的氧化石墨烯加入到装有去离子水的烧杯中超声24h后，分别加入等摩尔质量的SnCl₄·5H₂O和Zn(NO₃)₂·6H₂O，磁力搅拌后，逐滴加入25wt％氨水到反应混合物中，并不断搅拌直至pH值为9，混合溶液在130℃下加热15h后，用蒸馏水和乙醇分别洗涤数次后得到黑色粉末颗粒，将黑色粉末颗粒干燥后即得ZnSnO₃@rGO复合材料。本发明制得的复合材料具有厚度薄、吸波效果好和吸收波段宽的优点。

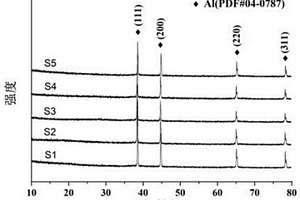

Al@MnO₂复合材料、制备方法及其应用 1024

 0

本发明公开了一种Al@MnO₂复合材料、制备方法及其应用；本发明通过简单的一步化学法合成了Al@MnO₂复合材料，MnO₂纳米颗粒均匀分布在Al片的表面。本发明采用简单的一步水热法，不加表面活性剂，也不采用复杂的仪器避免了传统的金属蒸汽、球磨等方法，污染小，反应易控制，可广泛应用于工业化生产。采用矢量网络分析仪测试复合材料的微波吸收参数，通过经典的同轴线理论计算复合材料的微波反射损耗。采用双波段发射率测量仪测试其红外隐身性能。结果表明，Al@MnO₂复合的微波吸收材料具有优异的微波吸收性能和红外隐身性能。

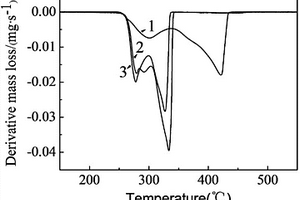

Cu2O/MWCNTs复合材料、制备方法和催化应用 776

 0

本发明公开了一种Cu2O/MWCNTs复合材料、制备方法及其催化性能的应用；本发明通过简单的学方法合成了Cu2O/MWCNTs复合材料，Cu2O纳米粒子无序地生长在MWCNTs表面和内部。本发明采用水热法，不加任何表面活性剂，避免使用传统的电镀或化学镀的方法，污染较小，制备方法简便、绿色环保，反应易控制，不需要昂贵的设备，可用于工业化生产。本申请制备的Cu2O/MWCNTs复合材料对高氯酸铵热分解有强的促进作用，使高氯酸铵热分解温度降低、分解速度加快且在短时间内完成分解。

基于固体废弃物循环利用所制作的被动房 1011

 0

本发明属于固体废弃物利用领域，具体涉及一种基于固体废弃物循环利用所制作的被动房。本发明所提供的被动房的基本组件包括室内地板、天花板、墙体隔板；主体包括钢结构骨架；还包括设置在屋顶的太阳能系统、涂布在内墙最外层的粉煤灰基自动调湿涂层、室内屋顶处的隔音保温调湿板、墙体薄层保温系统。本发明的被动房实现了固体废弃物的循环利用，通过对粉煤灰等废弃物的改性与复配制备得具有各种特殊功能的功能材料，并将其设计成无源节能环保、自适应调节湿度、智能捕捉有害物的结构，能为人们提供舒适并且节省资源、能源的生活方式，对人类社会健康发展以及社会发展均极具深远的意义。

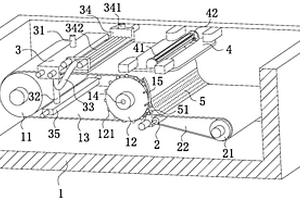

导热导电石墨烯薄膜的制备方法 684

 0

本发明属于石墨烯功能材料领域，具体的说是一种导热导电石墨烯薄膜的制备方法，包括以下步骤：S1：将预先准备好的粉状石墨烯原料投入到制备装置中，之后，启动制备装置，进行对制备装置进行预热，达到预定温度后，启动制备装置，制备石墨烯薄膜；S2：将S1步骤中制得的石墨烯薄膜从传送带二上取下，并卷绕到产品料辊上，经过检验合格后送入仓库保存；本发明能够连续制备石墨烯薄膜，同时，制备的薄膜能够轻松取下，避免薄膜在与载体分离过程中破损过多，同时，降低分离难度，提高工作效率。

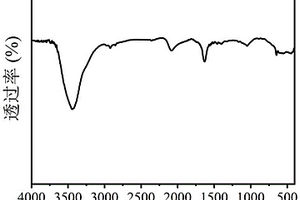

三氧化二铁结合的α和β复合相氮化碳材料的制备方法 871

 0

本发明属于功能材料领域，具体涉及一种真空管式炉高温煅烧制备超硬度的三氧化二铁结合的α和β复合相氮化碳（C3N4）粉体材料的制备方法，主要是以双氰胺、六水氯化铁（FeCl3·6H2O）为原料，将其水溶液通过冷冻干燥制得复合前驱体后，将装有前驱体的坩埚放入真空管式炉中，以氮气作为保护气，以2.5℃/min的升温速率，于550℃保温4h，最后获得粗产物经玛瑙研钵研磨、洗涤和干燥，即可得到超硬度的α和β复合相氮化碳粉体材料。本发明以简单易得、无污染的富氮有机物为前驱体，通过煅烧即可制备得到超硬度的三氧化二铁（Fe2O3）结合的α/β复合相氮化碳。本发明工艺简单有效，能耗低，所用原料价格低廉无污染，为设计开发α和β复合氮化碳提供了新思路和新途径。

二维纳米片与氧化铈纳米粒子复合材料的构建及应用 1113

 0

本发明涉及一种质子化过渡金属复合氧化物纳米片与二氧化铈纳米粒子组装构建新型复合功能材料的方法。其特征在于可以在比较温和条件下实现两种溶胶的成功复合，具有操作简单、客体材料分散均匀等优点。以高温固相法制备的层状复合氧化物KTiNbO5经质子交换、剥离改性制备的HTiNbO5纳米片溶胶为主体材料，以氧化铈水溶胶为客体材料进行复合组装制备新型光催化材料e-HTiNbO5/CeO2，该催化材料的光谱响应范围由紫外光区移动到了可见光区。静态吸附下对乙硫醇进行光催化氧化，结果表明该纳米复合材料比e-HTiNbO5聚集体相比具有更加明显的光催化降解有机硫化物的催化性能。

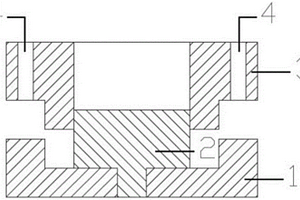

制造板状梯度功能材料的金属模具 845

 0

本实用新型涉及一种制造板状梯度功能材料的金属模具，包括中间带圆柱孔的长方体阴模及与圆柱孔相配合的圆柱体，同圆柱孔相配合的大、小长方体块及与长方体块相匹配的阳模，圆柱体的半径略小于圆柱孔，阴模的尺寸大于大、小长方体块，阳模的尺寸略大于长方体块的尺寸，阳模上有两个螺钉孔，安装螺钉可起到脱模的作用。本实用新型具有结构简单，操作便捷，制造成本低等优点。
