浙江杭州有色金属加工技术理论与应用

锂离子电池负极析锂量的定量检测方法 616

 0

本发明涉及锂离子电池检测领域，为解决现有现有技术下检测负极析锂量的方法步骤复杂，不能快速检测出析锂量及不能区分负极析锂中可逆锂和不可逆锂的含量的问题，公开了一种锂离子电池负极析锂量的定量检测方法，包括如下检测步骤：将锂离子电池置于惰性气氛、水氧含量≤1ppm的环境中拆解，将得到的负极片放入设有温度传感器、压力传感器、注液管及气体排放管的反应器；将反应器密封后从惰性气氛中取出，通过注液管向反应器中注入反应液，使负极片被反应液浸没，然后超声；检测反应生成的氢气量，根据该氢气量计算得出负极片的析锂量。本发明操作简单，能快速、准确得检测出负极析锂量，并且可区分检测负极析锂的可逆锂和不可逆锂的含量。

安全性高的锂电池 883

 0

本发明公开了一种安全性高的锂电池，在不影响单包锂电池片的化学性能的情况下，能很好的解决锂电池外部针刺或锂电池内部短路以及降低锂电池内部热量和电池形变的安全问题的一种安全性高的锂电池。包括锂电池本体，锂电池本体包括若干块单包锂电池片，这若干块单包锂电池片依次串联连接在一起，在相邻两层单包锂电池片的连接线上分别串联连接有断路器；在单包锂电池片的外侧表面上包裹有隔热密封布层，在隔热密封布层的外表面上包裹有一号保护网片层，并在一号保护网片层的每个网孔内密封装有主体胶水；在一号保护网片层的外表面上包裹有二号保护网片层，在二号保护网片层的每个网孔内密封装有辅助胶水。本发明主用应用锂电池技术中。

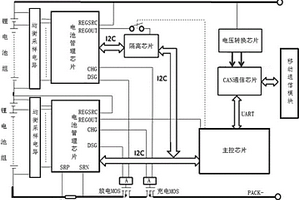

通过平台调节参数的智能锂电池管理系统、方法及锂电池 782

 0

本发明涉及锂电池管理技术领域，具体地说，涉及一种通过平台调节参数的智能锂电池管理系统、方法及锂电池。该智能锂电池管理系统包括用于设于锂电池处的电池管理系统，电池管理系统包括电池管理单元、主控单元和无线通信单元；电池管理单元用于实现对锂电池的参数读取及控制，无线通信单元用于实现主控单元与上位平台间的数据交互；主控单元用于接收上位平台的指令以实现对电池管理单元的控制，以及用于接收电池管理单元处读取的参数并上传给上位平台；该方法基于上述系统实现，该锂电池具备上述系统。本发明能够较佳地实现锂电池相关参数的远程监控和设置。

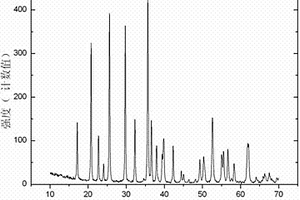

用于锂离子电池负极的磷酸钛锂材料及其制备方法 926

 0

本发明涉及了一种用于锂离子电池负极的磷酸钛锂材料及其制备方法。磷酸钛锂材料的晶体结构为NASICON结构,组成为LixTi2(PO4)3,其中x为1～1.05。材料的制备方法首先将含锂、含钛、含磷的无机物原料混合均匀,在800℃～1000℃空气气氛中一步焙烧制备高纯度的磷酸钛锂,然后,将所制备的磷酸钛锂与葡萄糖等有机物按一定的比例混合,经过行星球磨机研磨混合均匀后,在惰性气氛下高温焙烧得到碳包覆磷酸钛锂材料。该制备方法简单、成本低廉,所得的磷酸钛锂负极材料纯度高,结构完整、导电性高、电化学性能好。

碱式磷酸铁锂制备碳包覆磷酸铁锂的方法 885

 0

本发明公开一种碱式磷酸铁锂制备碳包覆磷酸铁锂的方法。现有制备磷酸铁锂技术中，P、Fe和Li元素来自不同原料，混合过程中，易混料不到位，而不能完全生成磷酸铁锂。该方法是将碱式磷酸铁锂、碳源和催化剂混合，然后烧结，得到碳包覆磷酸铁锂；碳源与碱式磷酸铁锂的质量比为4～8：100，催化剂中金属离子与碱式磷酸铁锂LiFePO4(OH)中铁离子的摩尔比为1～3:100。本发明中P、Fe和Li来自于同一原料碱式磷酸铁锂，无需考虑混料均一性问题；碳源在高温下分解产生气态有机物，可将碱式磷酸铁锂中的+3价的Fe还原成+2价，同时在磷酸铁锂表面沉积碳，形成包覆碳；本发明的工艺过程简单，可控性好，产品性能稳定。

用于锂离子电池的尖晶石锰酸锂材料及其制备方法 937

 0

本发明主要涉及一种用于锂离子电池正极材料尖晶石锰酸锂的改性制备方 法。本发明主要针对固相包覆过程中温度高、时间长、包覆不均匀、厚度难以 控制，液相包覆工艺复杂成本较高等问题，提供了先掺杂后包覆的一种用于锂 离子电池的尖晶石锰酸锂材料制备方法。本发明主要技术方案：称取一定量的 掺杂改性锰酸锂，加入质量百分比为0.1～10％的一种或多种金属或过渡金属氧 化物，例如TiO2、SiO2、Al2O3、MgO、ZnO等，在机械融合振实机中研磨10～ 100分钟，研磨温度30～100℃、电流10～100A、转速500～1500转/秒。取出 产物自然降温至室温，然后在500～1000℃条件下焙烧1～10小时即得最终产 物。

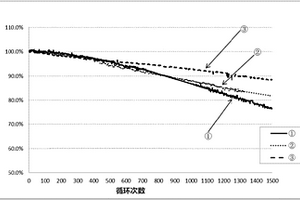

包覆镍钴锰酸锂的方法及所得的镍钴锰酸锂材料 678

 0

本发明公开了一种包覆镍钴锰酸锂的方法，其利用低镍含量的镍钴锰酸锂材料包覆高镍含量的镍钴锰酸锂材料；本发明还公开了一种由上述方法制得的镍钴锰酸锂材料。通过包覆修饰镍钴锰酸锂表面，维持镍钴锰酸锂自身较高的初始容量，循环性能得到了大大的改善，尤其是在高温高倍率下，多次循环后电池的容量衰减明显减少，减少了电解液与电极材料的副反应，阻止了Ni2+，Co3+, Mn4+金属离子的溶解，从而降低了电池的阻抗，大大改善了材料的电化学性能；同时利用低镍的三元材料包覆镍钴锰酸锂材料，克服了以往利用常规氧化物包覆所产生的相面阻抗高，Li+迁移速率少，材料的功率性能差等缺陷。

聚硫氰酸锂阴极液及其半液流锂硫电池 929

 0

本发明涉及电池领域，旨在提供一种聚硫氰酸锂阴极液及其半液流锂硫电池。该电池的负极外侧设负极板，正极外侧设正极板；正极板上刻有流路，流路中充满所述聚硫氰酸锂阴极液，流路两端分别设阴极液导入管和阴极液导出管；隔膜为Li+型全氟磺酸树脂膜；负极的金属锂表面具备氮化锂保护层。与现有技术相比，本发明具有很好的充放电循环稳定性和高倍率充放电性能，极大提高了锂硫液流电池的能量密度和功率密度，可广泛用于大型非稳态发电电站，起到电力调节的作用，也可应用于稳态发电电站，平衡用电的峰谷电，提高发电效率，降低发电成本。电极材料成本低廉，制备工艺简单、易行，有利于大规模生产，可有效降低液流电池成本。

安全型锂离子动力电池正极及含有该正极的锂离子电池 669

 0

本发明涉及锂离子电池领域，公开了一种安全型锂离子动力电池正极及含有该正极的锂离子电池，电池正极包括正极集流体，正极活性物质，涂布于所述正极活性物质表面的陶瓷浆料。所述陶瓷浆料为油系或水系，其中油系陶瓷浆料的组分包括：35-45wt%无机陶瓷颗粒，6-10wt%聚偏氟乙烯，1-3wt%聚乙烯吡咯烷酮，45-55wt%份氮甲基吡咯烷酮。其中水系陶瓷浆料的组分包括：35-40wt%无机陶瓷颗粒，6-10wt%丁苯橡胶，1-3wt%羧甲基纤维素，1-3wt%聚乙烯吡咯烷酮，45-55wt%份去离子水。所述无机陶瓷颗粒包括勃姆石和水铝石中的一种或多种。本发明在正极活性物质表面涂布有陶瓷浆料，提高了电池的安全性能，同时对电池的电化学性能影响极小，稳定性好。

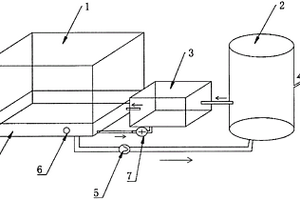

甲醇燃料电池与锂电池混合动力系统中锂电池的温控装置 939

 0

本发明公开了一种甲醇燃料电池与锂电池的动力系统中锂电池的温控装置，在储液罐中存储有能够吸收二氧化碳的有机胺；甲醇燃料电池的排气口连接至储液罐的有机胺中，储液罐连接到缓冲罐。锂电池和换热包连接在一起，换热包的空腔通过连通管与缓冲罐连接，使换热包的空腔中存储有从缓冲罐流入的有机胺。温控装置在全天候都能对锂电池起到充分保护的作用，其能够自动调控锂电池温度防止锂电池出现过热起火现象。本发明结构简单，安全可靠，维护方便，造价低廉，是一种具有普及意义的产品。

锂离子电池的高导电性磷酸铁锂正极材料的制备方法 738

 0

本发明公开了锂离子电池的高导电性磷酸铁锂正极材料的制备方法,在混合有导电剂和聚偏氟乙烯粘结剂的磷酸铁锂中添加碳纳米管,并对添加的碳纳米管采用至少经过球磨、气流预处理、纯化处理、酸化处理和酯化处理中的一种处理,可以有效提高碳纳米管的纯度和降低碳纳米管表面能和缠绕程度,使碳纳米管呈现出较为有序的排列,在磷酸铁锂中能够均匀分散,形成一个体积电阻率很小的导电网络来有效地提高磷酸铁锂的导电性,以碳纳米管为导电剂,使磷酸铁锂作为锂离子二次电池正极材料使用时,能够具有良好的大倍率充放电的能力。

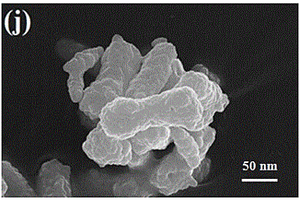

SnO2/钨酸铁锂/碳复合纳米材料及其制备方法 645

 0

本发明提供了一种SnO2/钨酸铁锂/碳复合纳米材料的制备方法，该方法首先通过固相法得到钨酸铁锂材料，然后再通过两此水热法分别得到SnO2/钨酸铁锂复合材料和SnO2/钨酸铁锂/碳复合纳米材料，本发明材料具有十分优异的综合性能，材料呈现花生状，其颗粒长为500?600?nm，宽为40?100?nm，孔体积为0.35～0.46cm3/g，比表面积为60～90m2/g，本发明制备纳米材料具有极高的比表面积、超强的力学性能、高的导电和导热等优异性能，作为锂离子电极材料使用时，有利于电极反应过程中的电子传递，增强复合纳米材料电极的电化学性能，充放电过程中绝对体积变化小，具有高的电化学贮锂容量、良好的稳定循环性能和较少的能量损失，应用前景十分广阔。

电动自行车用液锂软包装锂离子电池组外壳 957

 0

本实用新型公开了一种适用于电动自行车的液锂软包装锂离子电池组外壳，旨在提供一种散热性好、液锂软包装电池连接方便、安全稳定的电池组外壳。锂离子软包装电池组外壳，包括壳体和盖体；壳体固定方形隔板形成空心长方体容纳液锂软包装单体电池，电池的高度低于隔板高度；隔板顶部两侧固定正、负极导电板，与盖体电池连接板S型复合连接。盖体电池连接板和隔板之间设置绝缘挡板，绝缘挡板防止正负极接触，同时插入隔板与电池空隙，起到固定作用。壳体和盖体四周对应分布固定螺孔，进一步固定电池组。本实用新型结构简单、安全稳定，有效解决液锂软包装电池组的连接和固定问题。

含双乙二酸硼酸锂的硅或硅合金复合锂离子电池负极材料及其制备方法和应用 1024

 0

本发明属于能源材料及能源转换技术领域，尤其涉及一种硅基锂离子电池复合负极材料、使用该材料的负极和锂离子电池。一种含双乙二酸硼酸锂的硅或硅合金复合锂离子电池负极材料，该负极材料按质量百分比含有1%~20%双乙二酸硼酸锂（LiBOB）。采用本发明的负极材料通过在硅或硅合金‑碳复合锂离子电池负极材料中添加双乙二酸硼酸锂获得，或在制备该电池负极材料过程中同时引入双乙二酸硼酸锂获得。该电池负极材料，其首次充放电容量最高可达1800~2000毫安时每克，100次循环后容量可达1200~1500毫安时每克，容量保持率达到69%~85%。

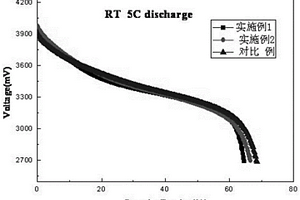

低温型锂离子电池用电解液及锂离子电池 581

 0

本发明属于锂离子电池技术领域。本发明公开了一种低温型锂离子电池电解液，其由溶剂、锂盐和添加剂组成，锂盐为混合锂盐，其包含六氟磷酸锂或四氟硼酸锂中的至少一种及特殊锂盐，特殊锂盐由双氟二草酸磷酸锂、双氟磺酰亚胺锂或二氟磷酸锂中的至少一种组成；特殊锂盐在电解液中的重量百分含量为0.5％～5.0％；本发明还公开了一种包含上述低温型锂离子电池电解液的电解液。本发明通过上述组分的必要和选择性添加联用，可以达到本发明的目的，协同改善电解液的低温性能，不损失高温性能，拓宽了锂离子电池应用温度范围，一定程度上降低环境对电池性能发挥带来的影响。本发明提供的电解液，可以满足在低温下充电，有别于目前通常要求的低温放电性能。

高安全性的锂复合负极片及其制备方法、固体锂电池 973

 0

本发明涉及固体锂电池的技术领域，公开了一种高安全性的锂复合负极片及其制备方法、固体锂电池。一种高安全性的锂复合负极片，包括注锂三维多孔氧化铜基片、包裹三维多孔氧化铜基片的锂层以及包裹修饰在锂层外侧的氯化聚多碳烯酸/g‑C3N4。氯化聚多碳烯酸/g‑C3N4提供与锂反应的位点，促进锂离子传输并抑制锂枝晶生长；锂在三维多孔氧化铜基片内体积膨胀被限制，增强充放电过程中锂的稳定性；氯化聚多碳烯酸和金属锂反应，形成高弹性和离子导电的氯化聚多碳烯酸/锂界面，提升SEI界面稳定性；从而有效提升了负极片的电导率和循环寿命，安全性提升。

锂离子电池负极材料及其制备方法 610

 0

本发明公开了一种锂离子电池负极材料及其制备方法，所涉及的材料为三氧化钼/二硫化锡核壳结构纳米线。该材料采用两步合成方法：以四水钼酸铵为钼源，通过水热法合成了三氧化钼，之后用乙醇分散三氧化钼，五水四氯化锡和硫代乙酰胺加入其中，并将混合物放入水浴加热且保持磁力搅拌；然后，使用无水乙醇和去离子水离心洗涤产物，并将产物真空干燥，之后将样品在氩气气氛下煅烧，得到该负极材料。利用上述方法制备得到的三氧化钼/二硫化锡核壳结构纳米线具有结晶性好、样品均一度高、工艺简单等特点，可大规模应用于锂离子电池负极材料。锂离子电池测试结果表明，该负极材料在循环100次后仍能保持478mAh/g的可逆容量，高于石墨的理论容量(372mAh/g)。

锂电池用磷酸铁锂复合材料的制备方法 736

 0

本发明涉及一种锂电池用磷酸铁锂复合材料的制备方法。现有方法制备的产品碳包覆不够均匀或纯度不够。本发明方法首先将可溶性锂化合物溶解于去离子水中配制成锂离子浓度为0.3～0.9mol/L的含锂溶液,加入氧化石墨烯,搅拌分散后加入磷酸和亚铁盐,形成混合溶液;然后将混合溶液置于不锈钢反应釜中在180℃～220℃下反应1～4小时,反应液过滤后,经洗涤、干燥后得到磷酸铁锂/氧化石墨烯复合材料,最后充氢气进行还原反应,得到磷酸铁锂/石墨烯复合材料。本发明方法获得的磷酸铁锂/石墨烯复合纳米材料复合均匀,极大地提高磷酸铁锂的导电性,成功解决了磷酸铁锂正极材料导电不良的缺点,提高了电池在大电流放电时的容量。

高电压钴酸锂/钛酸锂电池及其制备方法 874

 0

本发明公开了一种高电压钴酸锂/钛酸锂电池，电池正极采用4.4V高电压钴酸锂，该材料可将充电电压提高至4.4V，从而具有较高的比容量（其比容量为185mAh/g，压实密度为4.2g/cm3），同时具有较高的稳定性，负极采用钛酸锂，电化学性能好，并对电解液配方进行了改进，从而使得电解液和电极界面更稳定。本发明的电池在拥有较高能量密度的同时具有良好的循环性能、安全性能、快速充电和低温充电能力，从而有助于推动钛酸锂电池在锂离子动力电池领域的发展。本发明还公开了一种高电压钴酸锂/钛酸锂电池的制备方法，步骤简单，可操作性强。

锂离子电池负极材料及其硫化锂电池的制备方法 691

 0

本发明涉及硫化锂电池负极材料，旨在提供一种锂离子电池负极材料及其硫化锂电池的制备方法。其中负极材料的制备过程包括：SnO2的制备、SnO2-石墨烯复合材料的制备和SnO2-石墨烯-聚苯胺复合材料的制备步骤。本发明利用SnO2具有高的储锂比容量的特性，形成一种具有二氧化锡、石墨烯和聚苯胺分层结构的高容量的锂离子电池负极材料；利用硝酸铝为电解液添加剂而得到的溶胶电解液能够有效阻止聚硫穿梭，有效提高硫化锂电池的寿命。本发明的硫化锂电池有效避免大电流充电时出现金属锂枝晶，提高了硫化锂电池的安全性。由于硫化锂和SnO2都是高的容量材料，所形成硫化锂电池具有容量高、可靠性好的优点，可应用于电动汽车，以及光伏发电和风力发电的电力储存。

软包锂离子电池的化成方法及软包锂离子电池 662

 0

本发明涉及锂离子电池技术领域，公开了一种软包锂离子电池的化成方法及软包锂离子电池。该化成方法包括以下步骤：第一次充电：注液后3~24h，将锂离子电池充电至额定容量的0.05%~0.4%，充电时间为1~30min；第二次充电：注液后12~72h，将锂离子电池充电至额定容量的8%~30%，充电时间为3~6h；第三次充电：第二次充电后24~72h，将锂离子电池充至满电，充电时间为3~6h。本发明的化成方法通过在浸润期间引入小电流充电，能有效防止高能量密度的软包锂离子电池在化成过程中出现负极活性物质和集流体脱落的问题，从而获得兼具高能量密度、长循环寿命和高良品率特点的软包锂离子电池。

用于锂离子电池正极的磷酸钒锂复合材料及其制备方法 771

 0

本发明的用于锂离子电池正极的磷酸钒锂复合材料,是由多壁碳纳米管改性的无定形碳原位包覆Li3V2(PO4)3表面形成的粉末,按质量百分比含有:95%～98%的Li3V2(PO4)3,2%～5%的碳。其制备方法:按Li3V2(PO4)3的化学计量比将原料Li2CO3、NH4H2PO4和NH4VO3混合,加入多壁碳纳米管和聚乙烯醇,再加入无水乙醇在球磨机上球磨混合后,在氩气气氛中煅烧,即可。本发明的磷酸钒锂复合材料用于锂离子电池正极,充放电容量高,循环稳定性好。高倍率性能优异,材料导电性高。适合给便携式电动工具、电动摩托车以及电动汽车等提供动力能源。

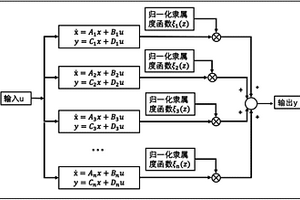

基于Takagi‑Sugeno模糊模型的锂电池荷电状态估计方法 715

 0

本发明公开了一种基于Takagi‑Sugeno模糊模型的锂电池荷电状态估计方法，包括建立锂电池的二阶等效电路模型,并将二阶等效电路模型线性化，得到若干子线性模块模型，并为每个子线性模型选择合适的隶属度函数，并进行归一化处理后，设计出系统的观测器，最后求解线性矩阵不等式，获得观测器的反馈增益，从而得到获得锂电池的荷电状态。本发明将线性化的分析理论和方法引入锂电池SOC的估计中，避免直接对非线性锂电池模型进行分析和观测器设计，并相比传统的锂电池荷电状态估计方法具有更高的精度。

无需球磨混料制备磷酸铁锂材料的新方法 609

 0

本发明公开了一种无需球磨混料制备磷酸铁锂材料的新工艺，该方法包括:将单质铁源、柠檬酸和其它有机酸按一定摩尔比在一次水中混合并静置进行反应12～48小时；然后与铁源成一定摩尔比加入锂源和磷源并用氨水调节pH值至5～7之间，在水浴加热、搅拌条件下反应一定时间后放于烘箱中在80～160℃条件下烘干5～10小时；随后将得到的固体产物在非氧化性气氛中，以14℃/min加热速率升温于600～900℃恒温焙烧2～18h，然后以10℃/min降温速度冷却至室温，制得LiFeP04/C粉末。本专利合成磷酸铁锂材料的工艺简单易行，制备出的磷酸铁锂晶体结构好、比容量高、产品性能稳定，适合进行工业规模化生产。

用于铝/硫化锂电池的硫化锂/碳复合材料的制备方法 777

 0

本发明涉及硫化锂电池技术，旨在提供一种用于铝/硫化锂电池的硫化锂/碳复合材料的制备方法。包括：将硫酸锂溶液与碳源溶液搅拌混合后，滴入液氮中进行闪冻，得到球形颗粒；然后冷冻真空干燥，得到前驱体；在N₂气氛保护下，将前驱体升温保温h，使前驱体中碳源材料完成碳化，并原位还原硫酸锂得到碳包覆硫化锂；随炉冷却后研磨粉碎，得到硫化锂/碳复合材料。本发明得到的高载量硫化锂/碳复合材料，其薄壁多级孔碳具有比表面积大和大孔容的特点，能提高承受充放电过程因硫与硫化锂的体积差所产生的体积膨胀。多级孔碳比表面积大，导电性好，具有极高的硫化锂担载能力，特别适用于大容量硫化锂电池的正极材料，具有市场竞争力。

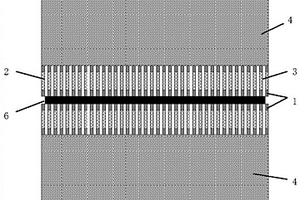

负极补锂方法及锂离子储能器件的制作方法 1027

 0

本发明涉及负极补锂方法及锂离子储能器件的制作方法，所述锂离子储能器件的制作方法，包括步骤：S1、制作多孔负极带；S2、将两卷多孔负极带和一卷金属锂电极层堆叠在一起，经过预压后形成夹层结构的负极极片；S3、制作形成锂离子储能器件。所述负极补锂方法：采用外部电源的控制方式进行补锂，负极极耳接外部电源的正极，金属锂电极接外部电源的负极，然后采用恒电流、恒电压或恒功率中的一种或两种以上的测试方法进行补锂。本发明的有益效果是：本发明采用双面镀铜薄膜作为基材单面涂覆负极活性物质，虽然双层镀铜薄膜集流体体积增加了，但是由于材质质量轻可以很好地保证电池的能量密度。

锂离子电池结构及补锂方法 732

 0

本发明涉及一种锂离子电池结构，包括：电芯和富含锂离子的电解液；所述电芯由隔膜、负极极片和正极极片按照隔膜、负极极片、隔膜、正极极片的顺序卷绕形成；所述富含锂离子的电解液注入到电芯中；负极极片由集流体、集流体上涂覆有活性物质的涂覆区、未涂覆活性物质的集流体留白区和尾部补锂区构成。本发明的有益效果是：本发明在负极极片集流体上设有涂覆区，负极极片的集流体留白区和含锂材料相结合形成尾部补锂区，通过电解液实现补锂；避免了高活性锂源与负极直接接触所造成的热量积累，同时和现有的锂离子电池制备工艺兼容性好、效率高、无安全性问题，适合产业化批量生产。

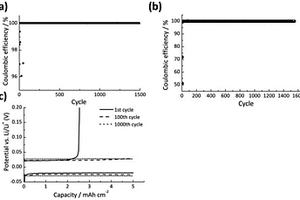

双氟磺酰亚胺锂/1,3-二氧五环锂电池凝胶电解液及其制备方法和电池 583

 0

本发明提供了一种双氟磺酰亚胺锂/1,3‑二氧五环锂电池凝胶电解液及其制备方法和电池，属于锂电池技术领域。以双氟磺酰亚胺锂和1,3‑二氧五环作为前驱体，将双氟磺酰亚胺锂溶解于1,3‑二氧五环中混合均匀，混合液中双氟磺酰亚胺锂浓度为3‑4molL^‑1；然后密闭放置，使混合液中的1,3‑二氧五环在双氟磺酰亚胺锂催化作用下逐渐发生聚合反应，形成凝胶电解液。此凝胶电解液具有电化学窗口宽，对锂金属负极稳定，且具有抑制锂枝晶生长效果好等优点，可极大地提高锂金属负极的循环效率。本发明的制备工艺简单，原材料价格便宜，能耗低，适合于大规模工业化生产，对多种正极材料的锂金属电池，如：锂‑硫电池，锂‑磷酸铁锂电池，锂‑钴酸锂电池，锂‑空气电池等也是适用的。

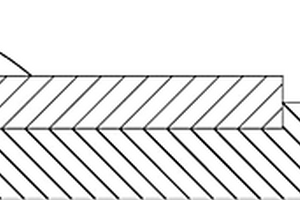

锂离子电池用硅负极片的锂化方法 729

 0

本发明涉及锂离子电池技术领域，公开了一种锂离子电池用硅负极片的锂化方法，通过辊压将锂箔厚度方向上的1/3～2/3的部分嵌入硅负极片，并通过电池活化使锂箔释放锂浸润硅负极片以实现硅负极片的锂化，辊压温度25～40 ℃，锂箔的厚度为3～25 um，锂箔的质量为提升目标首次效率所需的理论计算用量的1.0～1.2倍。锂箔厚度方向上部分嵌入硅负极片中既保证锂箔与硅负极片之间紧密固定，同时避免锂箔与硅负极片贴靠的一侧不能被硅负极片完全利用，导致锂的枝状结晶出现，造成锂利用率低。经锂化后的硅负极片可将锂离子电池的首次效率提升10～15%，循环50次后的库伦效率为99.5～99.9%。

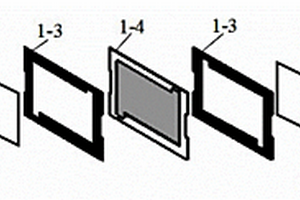

聚硫化铝锂有机溶液及以其为阴极液的聚硫化铝锂电池 596

 0

本发明涉及锂离子电池领域，旨在提供一种聚硫化铝锂有机溶液及以其为阴极液的聚硫化铝锂电池。该聚硫化铝锂电池包括接有正极端子的正极、隔膜和接有负极端子的负极，正极与隔膜之间、负极与隔膜之间分别设氟橡胶密封圈；隔膜为Li+型全氟磺酸树脂膜；负极为压合了金属锂片的铜膜，且金属锂片表面具备氢化锂层；正极以泡沫镍为正极材料，泡沫镍中充填了聚硫化铝锂有机溶液作为阴极液。本发明具有很好的充放电循环稳定性和高倍率充放电性能，极大提高了电池的能量密度和功率密度。负极的氢化锂保护层在干燥的空气中稳定，有利于提高电池生产的安全性。锂负极能抑制电池充放电过程中负极上锂枝晶的产生，提高电池的可靠性和使用安全性。
