广东广州有色金属加工技术理论与应用

用于锂离子电池的氧化石墨正极材料及制备方法、锂离子电池正极的制备方法 887

 0

本发明公开了一种用于锂离子电池的氧化石墨正极材料的制备方法，包括以下步骤：(1)将石墨、硝酸钠分散在浓硫酸中得到混合液；(2)在搅拌条件中，加入高锰酸钾，反应1‑3h，后升温至30‑50℃，反应1‑3h；(3)在溶液中加入蒸馏水，将温度升高到70‑100℃反应15～60min；(4)待溶液温度降到60℃时，在搅拌条件下加入H2O2溶液，将悬浮液静置，清洗，得到料浆；(5)将料浆经过冷冻干燥得到氧化石墨产品。本发明还公开了用于锂离子电池的氧化石墨正极材料及锂离子电池正极的制备方法。本发明的氧化石墨材料用于锂离子电池正极，具有优异的电化学性能，容量保持率高。

负极极片及负极极片制备方法、锂离子硬包电芯、锂离子电池包及其应用 996

 0

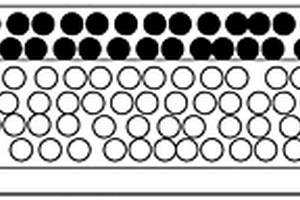

本发明提供了一种负极极片，包括负极集流体和涂覆在负极集流体表面的负极涂层，所述负极涂层包括涂覆在所述负极集流体表面的负极内涂层和涂覆在负极内涂层表面的负极外安全涂层，所述负极外安全涂层为对Li+/Li电位大于0.5V的高嵌锂电位活性材料层。本发明还提供一种负极极片制备方法、锂离子硬包电芯、锂离子电池包及其应用，一方面可抑制电化学反应过程中的析锂，另一方面还能将负极内涂层析锂产生的锂枝晶与隔膜隔断，以有效避免锂枝晶直接与隔膜接触而刺穿隔膜从而引发短路的情况，显著改善电池安全性。

锂离子硬包电芯、锂离子电池包及其应用 773

 0

本发明公开了一种锂离子硬包电芯、锂离子电池包及其应用，锂离子硬包电芯的负极浆料包括负极活性材料、添加剂以及溶剂，所述负极活性材料包括硅系复合材料，所述添加剂包括硝酸锂。包括硅系复合材料的负极活性材料能量密度高，硝酸锂具有较高的还原电位，易于还原分解，其分解产物可以稳定的包覆在负极活性材料的表面，对负极活性材料起到钝化的作用，可有效地抑制电解液与负极活性材料之间的持续副反应，如电化学反应，从而可提高锂离子硬包电芯的循环性能，使得循环寿命长。

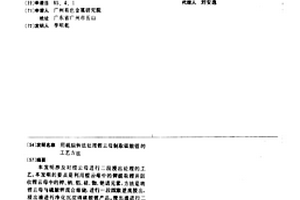

用硫酸钾法处理锂云母制取碳酸锂的工艺方法 920

 0

本发明涉及对锂云母进行二段浸出处理的工 艺。本发明的要点是利用锂云母中的钾提取锂并回 收锂云母中的钾、钠、铝、硅、铷、铯诸元素，方法是将 锂云母与硫酸钾混合焙烧，进行一段四级逆流浸出， 浸出液进行净化沉淀得碳酸锂产品。浸出渣进行二 段四级逆流浸出并回收其中各元素。用本法生产碳 酸锂产能大，能耗低，无污染，可大大降低成本。可利 用现有石灰法生产碳酸锂的设备，节约基建投资。

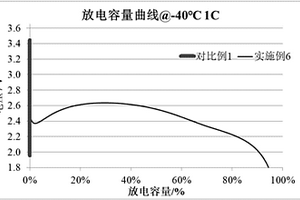

改性磷酸铁锂材料、锂离子电池、动力电池组及其应用 935

 0

本发明涉及动力电池领域，具体而言，提供了一种改性磷酸铁锂材料、锂离子电池、动力电池组及其应用。所述改性磷酸铁锂材料采用掺杂和包覆共同改性，掺杂元素包括钛、铝、钇或镧中的至少一种，包覆材料包括石墨烯、葡萄糖或聚乙烯醇中的至少一种以及快离子导体。上述改性磷酸铁锂材料采用特定的掺杂元素进行掺杂和特定的包覆材料进行包覆来共同改性，能够有效提高该材料的导电性能，特别是低温状态下的导电性，从而提高材料的低温性能，其能够在‑40℃超低温下保证较高的放电容量，在‑20℃低温下可正常充放电。

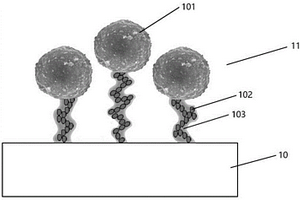

锂电池改性隔膜及其制备方法和锂电池 600

 0

本申请属于锂电池技术领域，尤其涉及一种锂电池改性隔膜及其制备方法和锂电池，锂电池改性隔膜包括：锂电池隔膜和MAF‑4‑AZO层，MAF‑4‑AZO层修饰所述锂电池隔膜，MAF‑4‑AZO层中AZO抑制锂枝晶生长刺穿隔膜，同时有效降低锂金属的沉积过电位，从而解决锂金属负极容易发生锂枝晶生长刺穿隔膜的技术问题。

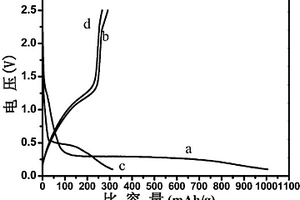

锂离子电池负极材料锰酸锂的高温固相制备方法 914

 0

本发明公开了锂离子电池负极材料锰酸锂的高温固相制备方法。该方法将锰源和锂源按照锰与锂的物质的量摩尔比1:2混合均匀，球磨6‐24h，得前驱体；将混合均匀的前驱体在空气氛围下200‐400℃加热处理，自然冷却后，研磨得到粉末状材料；将得到的粉末状材料，再次球磨，放入管式炉中，在空气气氛或者惰性气氛中，500‐1000℃烧结处理，自然冷却后得到锰酸锂负极材料。本发明还包括加入碳材料再次研磨，在惰性气氛中温度为300～500℃下烧结反应，得到碳包覆的锂离子电池负极材料锰酸锂。本发明工艺简单，操作容易。通过该方法合成的碳包覆的锰酸锂材料，作为锂离子电池负极材料性能优异，嵌锂电位低（0.1～1V）。

利用有机金属锂试剂制备氟磺酸锂的方法 1074

 0

本发明公开了一种利用有机金属锂试剂制备氟磺酸锂的方法，包括以下步骤:(1)以有机金属锂试剂为锂源，在低温条件与全氟己烷为溶剂下，慢慢与氟磺酸进行混合反应得到氟磺酸锂粗品。粗品采用反应溶剂洗涤5次。(2)对粗品进行减压抽干，再加入氟磺酸锂的不良有机溶剂洗涤3次，再真空抽干不良有机溶剂得固体。(3)向固体中加入碳酸酯类、腈类、醇类有机溶剂萃取，过滤，浓缩，向浓缩液中加入低极性非质子溶剂，静止结晶。(4)晶体再过滤，真空干燥便得到氟磺酸锂产品。以上制备步骤在惰性气体保护下进行无水操作。本发明提供的制备方法能制备氟磺酸锂盐，产率高，而且产品质量稳定，还能有效降低产品中的钾离子、钠离子、钙离子、氟离子、硫酸根离子和水份等杂质含量。

正极活性材料、正极极片、锂离子软包电芯、锂离子电池包及其应用 959

 0

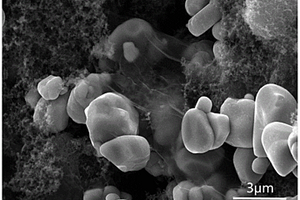

一种正极活性材料、正极极片、锂离子软包电芯、锂离子电池包及其应用，正极活性材料包括三元单晶型正极活性材料和橄榄石型正极活性材料按一定比例混合的混合物，三元单晶型正极活性材料化学式为LiNi_xCo_yMn_1‑x‑yO₂，橄榄石型正极活性材料化学式为LiMPO₄，其中，M为Fe、Mn、Mg、Al、Ti元素中的一种或多种。本发明通过将三元单晶型LiNi_xCo_yMn_1‑x‑yO₂和橄榄石型LiMPO₄的混合物作为正极活性材料(正极活性物质)，与传统的二次球型高镍材料相比，单晶型的三元材料在安全性、循环稳定性上更有优势；并且，单晶型的三元材料与安全性更高的LiMPO₄进行混合使用，使得锂离子电池包的安全性及循环稳定性得到进一步提升。

锂电池极片的改造方法和锂电池 700

 0

一种锂电池极片的改造方法和锂电池，本发明基于一个创新性的发现，即现有的锂电池正极片结构，主要有活性材料、导电材料和高分子聚合物的PVDF(聚偏氟乙烯)胶粘剂，这其实就包含了PPTC(高分子聚合物正温度系数)核心结构，因此，就会有PTC(正温度系数)效应，只是因为这个效应比较弱，不能给电池足够的保护。本发明正是基于这一发现，对锂电池正极片结构进行PPTC结构强化，将锂电池正极片结构改造为足够强的PPTC，组成锂电池后，可以想象为整个电池正极，充满了PPTC单元，所有正极活性材料，都被PPTC单元包围着，从而能够对电池提供更好的热失控保护。

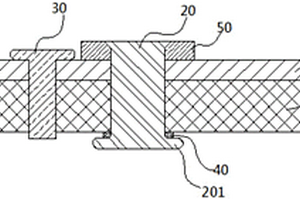

锂离子电池用密封塞和锂离子电池 1035

 0

本实用新型提供了一种锂离子电池用密封塞和锂离子电池，涉及锂离子电池的技术领域，所述锂离子电池用密封塞，包括密封塞主体和负极柱，所述密封塞主体上设置有贯穿所述密封塞主体的负极柱孔，所述负极柱穿设于所述负极柱孔中，所述负极柱的一端的端部设置有负极柱帽，所述负极柱帽朝向电芯，用于与集流盘焊接。本实用新型提供的锂离子电池用密封塞，通过将负极柱设置有负极柱帽的一端的端部朝向电芯，以增大负极柱与集流盘焊接面积，减少虚焊和漏焊现象，同时有效避免了因电池壳内部气压过大而使得负极柱被顶出密封塞造成的漏液或断路问题。

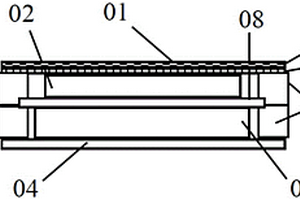

超薄锂离子电池集流体、超薄锂离子电池及其制造方法 1032

 0

本发明提供的超薄锂离子电池集流体，该集流体为金属复合箔，该金属复合箔至少包括易锡焊材料制成的易锡焊层以及集流导电层，集流导电层为铝层、铝合金层、钛层或钛合金层或铬层中的一种；易锡焊层和集流导电层复合成一体。由于金属复合箔包括易锡焊层以及集流导电层，其可以兼做超薄锂离子电池的包装膜，易锡焊层可以超声波点焊、激光点焊、交流点焊、直流点焊或锡焊，拓展了焊接的方式，可焊性好，方便用户使用；采用锡焊时，无需要焊接转接片，工序减少，合格率高，人工成本低。本发明还提供了使用上述超电池集流体的超薄锂离子电池及其制造方法，本发明提供的超薄锂离子电池可以有效地解决现有技术存在的焊接问题和开裂问题，具有很好的经济效益。

复合锂金属负极与锂二次电池 1096

 0

本实用新型涉及一种复合锂金属负极与锂二次电池，属于二次电池技术领域。本实用新型的复合锂金属负极包括金属锂和具有空腔的三维骨架；所述三维骨架包含导电层和包裹于所述导电层外的绝缘层，所述绝缘层与所述导电层紧密贴合；所述三维骨架的边缘为开孔结构；所述金属锂填充于所述三维骨架的空腔内且与所述导电层紧密贴合。本实用新型的复合锂金属负极既可延迟锂枝晶出现时间，也可以控制枝晶生长方向，从而使得锂枝晶的生长受到抑制和调控，电化学充放电过程中安全隐患消除；并且，由于绝缘层包裹于导电层的外部，锂金属在操作环境中得到保护，锂金属在操作环境中的稳定性得到提高。

锂离子电池锰基富锂正极材料及其制备方法 865

 0

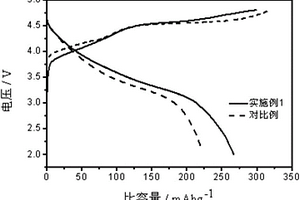

本发明属于锂离子电池材料技术领域，公开了一种锂离子电池锰基富锂正极材料及其制备方法。所述制备方法为：在搅拌的条件下，将LiAc·2H2O、MnAc2·4H2O、NiAc2·4H2O以及CoAc2·4H2O加入到去离子水中，室温下搅拌溶解得到金属盐溶液；将所得金属盐溶液经蒸发、干燥，然后加入LiCl和KCl作为混合熔盐，混合均匀后于700～900℃温度下烧制10～12h，即可得到锂离子电池锰基富锂正极材料。本发明通过加入LiCl和KCl作为混合熔盐，所制备的锂离子电池锰基富锂正极材料首次不可逆容量损失低，充放电容量高，而且循环性能好。

降低电池内阻的锂二次电池电解液及锂二次电池 640

 0

本发明涉及锂二次电池，具体涉及到一种降低电池内阻的锂二次电池电解液及锂二次电池。所述电解液包括非水有机溶剂、锂盐和添加剂，所述添加剂包括磺酰亚胺类化合物。本发明中磺酰亚胺化合物对能够明显降低电池内阻，电池的低温循环、大倍率常温循环，高温循环，高温存储后的膨胀都有显著的改善。

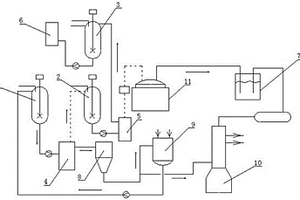

从锂电池正极材料中回收锂的方法 678

 0

本发明公开了一种从锂电池正极材料中回收锂的方法，包括以下步骤：电解浸出除铝箔，将废旧锂电池正极材料进行电解浸出，其中电解液为硫酸和乌头酸混合液，电解后得到电解滤液、电解渣和集流体铝箔；电解渣加水进行湿法球磨，球磨0.5‑1h后加入羧酸钠，继续球磨，得到球磨料；球磨料和电解滤液混合进行搅拌浸出，然后加入D，L‑苹果酸和抗坏血酸，浸出后浸出液用二(2‑乙基己基)磷酸在pH为2.5进行萃取，分离出锂元素。本发明的回收方法对环境污染小、工艺简单、反应条件温和、能耗低、成本低，可以以较高的回收率从废旧锂电池正极材料中回收昂贵的锂化合物，最终锂元素的回收率达到了94％以上，纯度达到97％以上。

锂离子电池磷酸铁锂废料的回收和再利用方法 1027

 0

本发明公开了一种锂离子电池磷酸铁锂废料的回收和再利用方法。该方法包括以下步骤：将磷酸铁锂废料回收后，对其进行酸浸，将得到的浸出液与硫化物进行水热反应，得到硫化铁颗粒；之后对硫化铁进行炭热还原，得到碳包覆硫化亚铁复合材料。该复合材料可以用作锂离子电池正极材料，具有较好的储锂性能。该方法将价值较低的报废磷酸铁锂转化为价值较高的材料，提升材料回收价值。且该方法回收率较高，对铁元素的回收率可以达到90％以上，且后续锂元素的回收率也可达到90％以上。

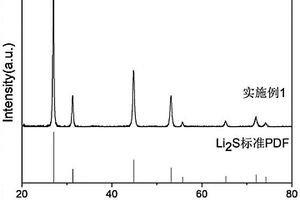

通过有机气体裂解还原硫酸锂制备硫化锂方法 807

 0

本发明公开了通过有机气体裂解还原硫酸锂制备硫化锂方法，将硫酸锂通入回转窑然后，边转动边升温至第一温度并保温；将硫酸锂继续升温至第二温度；将有机气体通过喷嘴喷入预热室中进行预热；将预热后的有机气体通入回转窑中，有机气体在第二温度下部分裂解生成的纳米碳颗粒和H2，通过有机气体、纳米碳颗粒和H2还原硫酸锂获得硫化锂。本申请通过将采用有机气体及其裂解产生的纳米碳和H2与硫酸锂粉末进行气固反应制备硫化锂，同时采用回转窑及扬尘板使得原料粉末处于流动与悬浮态，不断与气相接触混合，规避了普通固体原料碳热反应存在的混料不均的问题，使得反应更充分，减少了杂质残留，提高了所获固态产物的纯度。

高纯度双（氟磺酰）亚胺锂的制备方法 698

 0

本发明公开了一种高纯度双（氟磺酰）亚胺锂的制备方法，包括以下步骤：以纯度≥99.9％的双(氟磺酰)亚胺盐(MFSI)为原料，在酯类、酮类、醇类、醚类、碳酸酯类或腈类反应溶剂中，与磺酸锂(RSO3Li)复分解反应得到双(氟磺酰)亚胺锂盐粗品溶液，其中，所述磺酸锂(RSO3Li)中的R为Ar或CnHxFyOz，其中n≥1，x、y、z≥0，根据所述双(氟磺酰)亚胺盐(MFSI)在反应溶剂中的溶解度对所述R进行调节；对粗品溶液进行过滤，浓缩，向浓缩液中加入醚类有机溶剂，过滤，浓缩，向浓缩液中加入低极性非质子有机溶剂，静置结晶干燥即得，以上制备步骤在惰性气体的保护下进行无水操作。本发明提供的制备方法具有工艺简单，底物选择广泛、成本低以及产物纯度高的特点。

含有磺酸酯基团的二氟硼酸锂及使用该锂盐的电池 651

 0

本发明公开了一种含有磺酸酯基团的二氟硼酸锂及使用该锂盐的电池，使用含有磺酸酯基团的二氟硼酸锂作为添加剂制备的电解液可以有效兼顾锂离子电池高低温性能的含有磺酸酯基团的新型二氟硼酸锂，该新型二氟硼酸锂含有磺酸酯基团，电解液中使用含有磺酸酯基团的二氟硼酸锂具有良好的高温特性，同时这种添加剂不会明显增加电池的内阻，因此使得锂离子电池在低温下也具有较好的性能表现。

利用真空微波干燥制备超干锂电池锂盐的方法 742

 0

一种利用真空微波干燥制备超干锂电池锂盐的方法，其方法如下：将锂盐湿产品放置于真空微波干燥装置内，启动装置使真空度小于500mmHg，启动微波加热装置，微波工作结束后，即可去除锂盐中的可蒸发杂质，得到适用于锂离子电池的超干锂盐；所述锂盐湿产品可以是固含量为30％以上的溶液，浆料或固体；采用真空微波干燥，能够高效均匀的对锂盐进行加热，有效去除锂盐中的可蒸发杂质。

聚合物固态电解质、全固态锂电池电芯、全固态锂电池及其应用 739

 0

本发明公开了一种聚合物固态电解质，包括聚合物以及锂盐，所述聚合物为式(1)结构的均聚物、无规共聚物或嵌段共聚物中的一种或多种；该聚合物固态电解质具有高离子电导率、高锂离子迁移数、高热稳定性，且机械性优异以及电化学稳定。制备出来的全固态锂电池电芯适用于‑50℃～200℃的温度范围，同时能保证优异的电化学性能和安全性能。同时，能够提升全固态锂电池电芯和全固态锂电池的使用寿命和能量密度。

新型锂二次电池电解液和一种锂二次电池 907

 0

本发明涉及锂二次电池技术领域，公开了一种新型锂二次电池电解液和一种锂二次电池。所述电解液由添加剂A、添加剂B、有机溶剂和导电锂盐组成。所述的添加剂A为马来酸酐、甲烷二磺酸亚甲酯的至少一种；添加剂B为三(氟甲基)硼酸酯和三(三全氟代甲基硅烷)硼酸酯中的至少一种。本发明的添加剂用于锂二次电池电解液后会提高锂二次电池稳定性，减小界面阻抗，从而提高锂二次电池的循环稳定性和高低温性能；能够抑制有机溶剂分解造成的气体产生，减小电池的膨胀。此外，本发明还公开了三(氟甲基)硼酸酯和三(三全氟代甲基硅烷)硼酸酯的合成方法。

锂二次电池用电解液和锂二次电池 984

 0

本发明属于锂离子电池材料领域，公开了一种锂二次电池用电解液添加剂和锂二次电池。所述电解液添加剂为苯磺酸(磷酸)酐类化合物、苯磺酸(全硅酸)酐类化合物、苯磺酸(硼酸)酐类化合物及其衍生物。本发明使用苯磺酸(磷酸)酐类化合物、苯磺酸(全硅酸)酐类化合物、苯磺酸(硼酸)酐类化合物及其衍生物作为锂二次电解液的添加剂，该添加剂能够在活性材料表面形成一层薄且均匀的有机锂化合物，它不仅能有效地降低锂离子电池的内阻，而且还可以解决电解液在高温/高电压条件下的存储性能和安全性能，显著提高了锂离子电池的容量保持率和循环性能。

基于析锂检测的锂离子电池故障诊断方法 926

 0

本发明公开了一种基于析锂检测的锂离子电池故障诊断方法，包括以下步骤：通过实验获得电池厚度增量、电池温度、环境温度、电荷等数据；建立电池析锂层检测基本模型、热膨胀补偿模型和锂嵌入膨胀补偿模型；增加压力测点重复实验，建立析气膨胀补偿模型；建立锂离子电池析锂层检测模型；将实时测量的电池温度和环境温度、电荷、电池厚度增量分别输入各补偿模型得到相应厚度补偿值，用实时测量的电池厚度增量值减去热膨胀、锂嵌入膨胀和析气膨胀的厚度补偿值，得到近似为实时测量的析锂层基本厚度值；建立锂离子电池析锂层厚度检测估计器，根据实时测量的电池厚度、环境温度、电池温度及电荷等数据在线检测析锂层厚度，进行析锂故障诊断。

正极浆料、正极极片、锂离子电芯、锂离子电池包及应用 689

 0

一种正极浆料、正极极片、锂离子电芯、锂离子电池包及应用，该正极浆料包括按质量百分比计的如下成分：正极活性物质96％‑98.5％；复合型导电剂0.7％‑3％；粘结剂0.8％‑2％，其中，复合型导电剂包括按质量百分比计的如下成分：导电炭黑40％‑90％；单壁碳纳米管5％‑30％；石墨烯5％‑30％。具有该正极浆料的锂离子电芯可有效减少复合导电剂的添加量，并提升正极活性物质含量，进而提高锂离子电池包的循环稳定性、能量密度及倍率性能。

锂电池芯包结构X‑Ray检测系统及检测方法 1080

 0

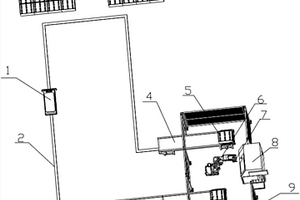

本发明公开了一种锂电池芯包结构X‑Ray检测系统及检测方法，一种锂电池芯包结构X‑Ray检测系统，其特征在于，包括传送装置、上下料装置以及X‑Ray检测装置，锂电池芯包通过传送装置进行转移、运输到上下料装置，X‑Ray检测装置将从上下料装置运输过来的锂电池芯包进行结构检测，检测完成后由上下料装置运输到已检测区；所述X检测装置包括机架、自动门、显示装置、操作台以及检测部件，所述显示装置和操作台设置在机架的侧面，所述自动门设置在机架的正面，所述检测部件设置在机架的下端。本发明可以实现锂电池芯包的自动输送、自动上下料、自动检测等一系列自动化工艺过程，本发明的上下料装置区域采用了防护网结构，保护了系统、人员的安全，此外本发明的X‑Ray检测装置采用了全封闭式防护外罩，能够有效地隔绝X‑Ray的辐射。

磷酸铁锂复合改性的锂离子电池正极材料及其制备方法 1034

 0

本发明公开了一种磷酸铁锂复合改性的锂离子电池正极材料及其制备方法。该正极材料化学式为LiFe1-xRExPO4-REPO4/(C+Fe2P)，存在LiFe1-xRExPO4、REPO4和Fe2P多相结构，REPO4、C和Fe2P包覆LiFe1-xRExPO4表面，x为0.01～0.04。该方法是将锂源化合物、磷源化合物、无机和有机混合铁源化合物、稀土氧化物RE2O3混合均匀后，制得反应前驱体；将反应前驱体在煅烧后即得磷酸铁锂复合改性的锂离子电池正极材料。本发明的制备方法简单易行，生产成本低，所制备的材料具有较优的电化学性能，较高的振实密度，而且便于进行工业化大生产。

锂离子电池正极材料LiNi_0.8Co_0.1Mn_0.1O₂及高压固相制备方法与应用 1087

 0

本发明属于锂离子电池正极材料技术领域，公开了一种锂离子电池正极材料LiNi_0.8Co_0.1Mn_0.1O₂及高压固相制备方法与应用。该方法包括以下步骤：将三元前驱体与锂盐按镍+钴+锰与锂的化学计量比为1：1.05～1.15的比例混合均匀，球磨2～4h得到混合前驱体；将得到的前驱体在氧气气氛中于350～450℃处理2～4h，自然冷却后研磨，得到粉末材料；将该粉末状材料再次球磨2～4h，然后在1～12兆帕的高压氧气气氛中于600～750℃下处理6～15h，自然冷却后得到上述锂离子电池正极材料。该方法工艺简单，采用高压气氛可缩短反应时间，降低反应温度，减少生产成本，所得产物实际容量高，循环性能优异。

用于锂硫二次电池的复合负极、制备方法及锂硫二次电池 674

 0

本发明公开了一种用于锂硫二次电池的复合负极、制备方法及锂硫二次电池。该复合负极包括：铜箔和固态锂离子电导隔膜带；铜箔一端设置有用于传导电流的极耳，并且铜箔至少一侧紧密设置有金属锂箔片或合金锂箔片作为电池负极，固态锂离子电导隔膜带包裹电池负极可以防止在负极锂合金表面产生锂离子堆积和形成锂枝晶而导致在电池的正负电极之间的短路。通过上述方式，本发明能够在保持高能量密度的前提下，提升锂硫电池的安全性能。此外，本发明使用多元化合物电解液代替有机电解液，有效阻止硫在电解液中的溶解和扩散，大幅度提升了电池的循环寿命。
