全部
▼
热搜：
952
0

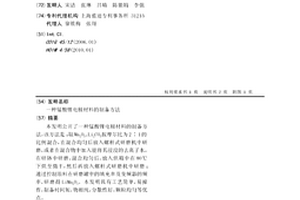

本发明公开了一种锰酸锂电极材料的制备方法,该方法是:取Mn2O3、Li2CO3按摩尔比为2∶1的比例混合,在混合均匀后放入螺杆式研磨机中研磨,或者在混合物中加入能将其浸没的去离子水,在研钵中研磨,混合均匀后,放入烘箱中在80℃下烘至微干,然后再放入螺杆式研磨机中研磨;通过控制原料在研磨罐中的填充率及变频器的频率,研磨得LiMn2O4。本发明具有工艺简单,易操作,制备时间短,物相纯,分散性好,颗粒均匀等优点。
904
0

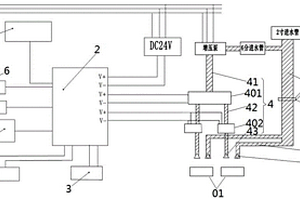

本发明公开了一种用于锂电池储能设备的防火灭火消防控制系统，包括：主机；至少一个用以采集对应电池组件的温度值的温度探测器；与温度探测器和主机相连、用以读取温度探测器采集的温度值并将该温度值反馈至主机的控制器；与控制器相连并能够喷水的自动喷水系统；当任一温度探测器采集到的温度值超过预设温度值时，主机向控制器下发预设控制指令，以供控制器控制自动喷水系统向对应电池组件喷水。上述用于锂电池储能设备的防火灭火消防控制系统可以根据电池组件的温度实现自动喷水降温、灭火，以防止温度升高引大火或引发大火蔓延，从而可以解决由于电池组件温度升高而导致引起安全事故的问题。
939
0

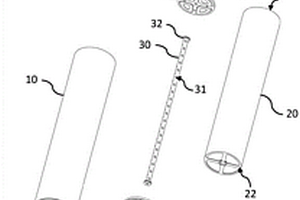

本发明提供了一种圆柱形锂电池及其制作方法。本发明的圆柱形锂电池，包括：壳体；全极耳卷芯，具有揉平正极端面和揉平负极端面；中心管；以及两个盖板、两个导流片、两个集流盘、两个汇流片和两个绝缘支架。其中，盖板与壳体的一端封闭焊接，盖板的中央位置冲压有盖板凸台，该盖板凸台内安装有电极柱。导流片的一端冲压有与盖板凸台相匹配的导流片凸台，该导流片凸台与电极柱电连接，并预先连接在盖板上。集流盘与揉平电极端面相焊接，集流盘的中央位置设有中心管定位孔，汇流片预先连接在集流盘的中央位置，并和导流片在预定折弯位置折弯后相连接。绝缘支架的一个侧端卡合固定在集流盘上，另一个侧端与盖板相抵接，外边缘与壳体的内壁相抵接。
903
0

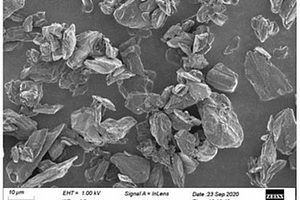

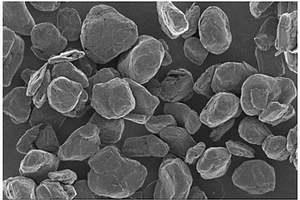

本发明公开了一种改性石墨负极材料及其制备方法、应用、锂离子电池。所述改性石墨负极材料的制备方法包括如下步骤：S1：石墨与包覆剂进行包覆热处理，得包覆前驱体；所述包覆剂为煤沥青，所述热处理的温度为400～800℃；S2：所述包覆前驱体与改性剂的混合物进行碳化，即得；所述改性剂为含硼和/或磷元素的化合物，所述包覆前驱体与所述改性剂的质量比100：(3～5)。本发明的改性石墨负极材料具有振实密度高的优点、粉末配向性低、放电容量高、首次效率高的优点，以其制备而成的锂离子电池具有循环性能好的优点，尤其是具有优异的倍率性能。
1137
0
本发明涉及一种锂电池贴胶工装，包括贴胶部、参考部与连接部，贴胶部与参考部通过连接部连接。参考部的长度大于极片的宽度，参考部远离连接部的一端的端部表面设置有水平参考线，贴胶部的表面沿长度方向设置有竖直参照线，水平参考线垂直于竖直参照线。上述锂电池极片贴胶工装，卡入极片后，沿极片移动至需要贴胶处，相对单纯靠肉眼观察，贴胶位置较易确定，不会发生偏差，贴胶位置较准确，通过水平参考线与竖直参照线作为贴胶参照，相对纯手工贴胶，不易贴歪，贴胶精度较高，同时，贴胶操作更简单，提高了贴胶效率。
856
0
本发明公开了一种改性隔膜及其制备方法、应用和锂离子电池，所述改性隔膜的制备方法包括如下步骤：S1、坡缕石原料煅烧得到改性坡缕石，其中所述煅烧的温度在100℃到900℃之间；S2、将改性浆料施加到聚烯烃基膜上，干燥，即得，其中所述改性浆料包括所述改性坡缕石、粘结剂和溶剂；所述改性坡缕石与所述粘结剂的质量比为(0.1～3)：10。本发明提供的改性隔膜热稳定性好、涂层不易脱落，孔隙率高、与电解液具有更好的亲和性、离子导电率高，锂离子电池具有更好的倍率性能和循环性能。
936
0

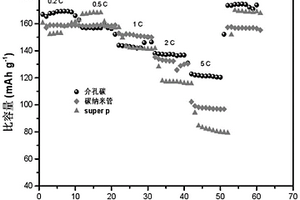

本发明涉及一种锂离子电池用介孔碳电池浆料及其制备方法和应用，制备过程包括：对介孔碳在1000‑1600℃下进行石墨化处理；对石墨化处理后的介孔碳进行粉碎，得到粒径分布在500nm‑3μm之间的介孔碳材料；将得到的介孔碳材料与电极活性材料、粘结剂充分混合，均匀分散，之后均匀涂布在集流体上，之后烘干使溶剂挥发，得到介孔碳电池浆料。与现有技术相比，本发明将介孔碳材料用于锂离子电池浆料，适用于多种电极活性材料以及多种粘结剂，以提高电池的大倍率充放电性能以及循环性能。
832
0
本发明公开了改性石墨材料及其制备方法、锂离子电池、应用。该改性石墨材料的制备方法，包括下述步骤：将石墨颗粒与包覆材料混合、造粒，即得前驱体；将前驱体依次进行炭化处理、酸洗、干燥，即得改性石墨材料；石墨颗粒与包覆材料的质量比为100:(1～8)；包覆材料包括软碳材料与有机酸金属盐，软碳材料与有机酸金属盐的质量比为1：(0.1～10)。该改性石墨材料颗粒大小均匀，比表面积较高，将该改性石墨材料用于锂离子电池后，电池的首次放电效率和放电容量较高，电池稳定性好，在1C/1C时循环500周的容量保持率仍较高(83.6％以上)；倍率性能好，在3C时的恒流比仍为11.3％以上。
1143
0

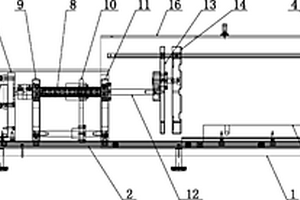

本发明涉及一种用于锂电池储能连接器的自动化多场景测试装置，包括测试腔、外部框架、直线滑轨、滑块单元、夹持单元、振动单元。与现有技术相比，本发明通过夹持单元设于滑块单元上，在垂直面上的四个方向分别将公端子和母端子夹持，并在滑块驱动单元的直线驱动下实现插拔机械测试，此种夹持测试结构及其稳定，同时处于同一平面的四项夹持结构避免了与公端连接线与母端连接线的干涉，能够最优地实现多个场景下锂电池储能连接器性能测试；测试腔和外部框架的非接触结构设计，以此可以得到测试腔单侧振动场景、外部框架侧的振动场景或者双侧的叠加振动场景。
921
0

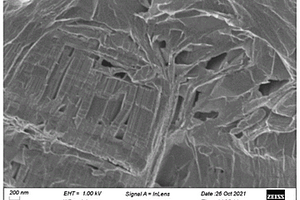

本发明公开了一种多孔石墨负极材料及其制备方法、应用与锂离子电池。该多孔石墨负极材料的制备方法如下：将催化剂和多端面石墨负极材料混合后经热处理、氧化、除去所述催化剂；所述催化剂和所述多端面石墨负极材料的质量比为(2‑20)：100；所述热处理的时间为2‑10h；所述氧化过程中氧化性气体的气体流量为1‑50L/min；所述多端面石墨负极材料采用下述方法制得：将石墨负极材料颗粒在氧化剂的作用下预氧化。本发明所制备的多孔石墨负极材料颗粒大小均匀，孔隙丰富；采用本发明的多孔石墨负极材料制备的锂离子电池，可实现以下效果：倍率性能好，在5C时的恒流比仍为14.6％以上；放电容量高；稳定性好。
710
0

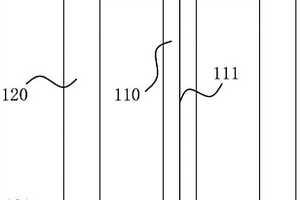

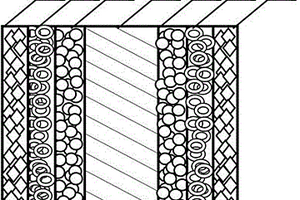

本发明公开了一种锂离子电池用多层复合功能隔膜及其制备方法。本发明所述的多层复合功能隔膜包括A层，B层，C层及D层，其中A层为基膜，B层是由绝缘无机化合物或耐高温聚合物组成的多孔结构层；C层是由具有温度激发膨胀特性的高分子聚合物微球组成的多孔层；D层是熔点在80‑110℃，结晶度＜50%的热塑性树脂；所述B层，C层和D层依次附着在A层的一侧或者两侧。与现有的锂离子电池用隔膜相比，该多层复合功能隔膜具有优异的耐热性，其在200℃高温下加热1h以内，热收缩率小于1%；而且由于有机高分子微球的引入，实现了对电池的热闭合作用，提高了电池的安全性。
1010
0

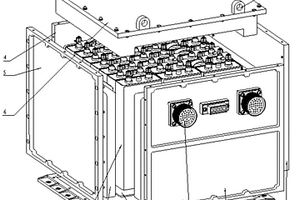

一种上面级用锂离子电池组，包括外壳、电芯堆、保温板、橡胶垫、导热硅胶、电连接器；电芯堆安装在外壳内，电芯堆包括单体电池、调节片、跨接片；单体电池依次在横纵方向排列，单体电池之间设置调节片，各单体电池用跨接片实现串并联；橡胶垫放置在每个单体电池底部；单体电池与橡胶垫之间、单体电池与调节片之间涂覆导热硅胶；保温板安装在外壳的侧壁板与电芯堆之间，外壳上设置电连接器。本发明的锂离子蓄电池从上面级整器转内电开始至上面级任务完成为止，可在轨48h提供整器负载所需的全部电能。
820
0

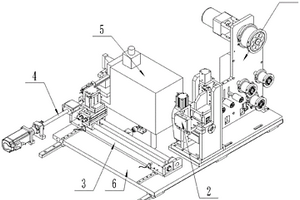

本发明公开了一种全自动锂电池极耳裁切超声波焊接设备，包括收放卷机构、裁切机构、极耳夹取移动机构、电芯夹具移动机构、超声波焊接机构和主机架等；本发明具有结构合理简单、生产成本低、安装方便，功能齐全，可以把锂电池极耳生产过程中的裁切和超声波焊接复杂的工艺流程，集中在一台全自动设备上来完成，这样对企业可以节省人力降低成本、提高生产效率、提升产业化水平，规范生产、便于自动化信息系统的集成与管理，进一步的提升市场竞争力。
1112
0
本发明公开了一种硅碳复合材料水性复合浆料及其制备方法、锂离子电池。其包括下述步骤：①将硅碳复合材料和SP进行干粉搅拌得物料A；②将物料A、水和CMC胶体进行浸润搅拌得浆料，固含量为40～45％；③将浆料、SBR乳液和PAA乳液进行中速搅拌后，脱泡静置；④调节粘度为2000～3000mPa·s。本发明的水性复合粘结剂浆料以水为溶剂，分散均匀，其制备过程中缩短了二次搅拌的时间，可以有效改善粘结剂在极片上分布均匀性，有效的抑制循环过程中电解液的分解，形成更加均匀的SEI膜，由此制得的锂离子电池首次库伦效率高，循环性能好。
1105
0

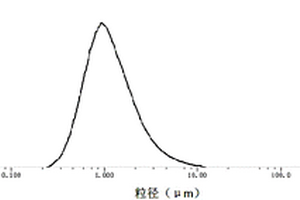

本发明公开了一种锂电池陶瓷隔膜涂覆用氧化铝及其制备方法，氧化铝含量不小于99.9％；氧化铝粒径及分布：D50粒径为0.5‑1.2μm；且满足：D10≥1/2D50；D90≤3D50；D99≤5D50。磁性物质占产品总质量的比例小于0.5ppm；氧化铝的比表面积为5.5‑7.5m2/g；氧化铝制备方法，包括碳酸铝铵前驱体的制备、碳酸铝铵前驱体焙烧制备α‑氧化铝、α‑氧化铝的研磨筛分除磁、脱水干燥、破碎等步骤。本发明的氧化铝具有中位径粒适中，粒度分布范围窄的特点，满足锂电池隔膜涂覆制备陶瓷隔膜的要求；氧化铝具有磁性物质含量低，确保了产品在使用时具有安全性；本发明制备过程中添加分散剂，制备的氧化铝原晶粒度小，分散性能好。
879
0
本发明涉及双极膜的制备方法，包括以下步骤：1)将聚乙烯醇、聚吡咯烷酮、锂盐的膜液喷涂或流延，获得中间膜层；2)将混有磺化聚乙烯醇和磺化聚醚醚酮的膜液喷涂或流涎到所述的中间膜层上，干燥后获得阴离子交换膜层；3)将混有铵化聚乙烯醇和铵化聚醚醚酮的膜液喷涂或流涎到所述的中间膜层的另一面，干燥后获得阳离子交换膜层，并得到初始双极膜基膜；4)将步骤3)所得的双极膜基膜浸没在含有醛类化合物的溶液中，进行化学交联，取出后进行热处理，即得到双极膜；本发明不仅制备方法简单，易于操作，节能环保，而且制得的双极膜膜材料对锂离子具有较高的截留性能，并且不易分层、具有较高的离子交换容量、离子交换速率。
784
0
本发明公开了一种石墨烯改性的锂离子电池正极材料及制备方法和应用。正极材料的制备方法步骤如下：(1)对正极活性物质进行等离子处理，等离子处理的工作气体为CF4、NH3、CS2和H2S中的一种或多种；(2)将经等离子体表面改性的正极活性物质与石墨烯浆料混合得到混合物料；其中，石墨烯浆料包括如下组分：径长不小于10μm的石墨烯、分散剂和溶剂，石墨烯与正极活性物质的质量比为1:500～1:30；石墨烯浆料的固含量为1～9％；(3)干燥，惰性气氛下焙烧，冷却后即得。本发明的锂离子电池正极材料中石墨烯与活性物质形成面对点的接触，增加了石墨烯和活性物质的结合位点，实现了两者的紧密结合，提高了材料的导电性。
735
0
本发明公开了一种高倍率性能锂离子电池负极材料的制备方法，将线性酚醛树脂和沥青粉碎并与石墨均匀混合，制得粉体；将粉体在一定气氛以及搅拌状态下进行低热恒温处理，制得包覆物；进一步热处理使包覆物炭化；自然冷却后分级，即得高倍率性能锂离子电池负极材料。本发明利用线性酚醛树脂与沥青具有相近的溶化温度，用较大量的沥青分散少量的线性酚醛树脂，使二者混合均匀。在包覆过程中，利用二者相互促进对方在石墨颗粒间流动，达到了在石墨表面实现均匀包覆的目的。本发明制备的改性石墨负极材料在确保首次效率的前提下，明显提高了材料的循环性能和倍率性能。
791
0

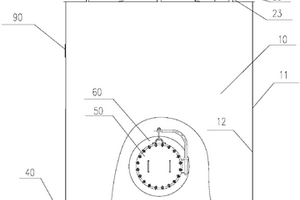

本实用新型提供一种低功耗锂电池供电电磁转换器结构，含有壳体、锂电池、显示板、测量板、视镜盖组件、视镜玻璃、内盖、外盖、磁铁、磁铁帽，在外盖上设有磁铁，显示板上设有霍尔传感器，通过开合外盖，达到合盖息屏、开盖亮屏的低功耗的效果，同时视镜盖组件与壳体间采用径向、轴向双道密封结构，密封效果更可靠。
1109
0

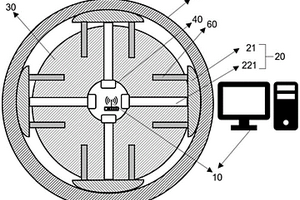

本实用新型涉及锂电池隔膜领域，具体涉及一种锂电池隔膜的收卷装置，包括控制处理单元、由至少两个收卷组件围合成的圆柱体框架、用于驱动收卷组件沿圆柱体框架径向做往复运动的行程控制单元；其中，收卷组件用于围合成圆柱体框架的表层内设置有压力传感器，控制处理单元与行程控制单元、压力传感器电连接。本实用新型解决因压力不均而导致的内应力释放不均衡的问题，不会产生隔膜塌边、变形、暴筋、褶皱等不良现象。
1104
0

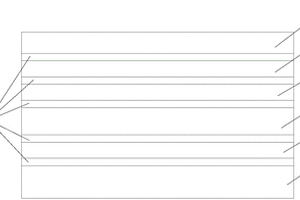

本实用新型公开了一种固态锂电池用铝塑包装膜包括氟塑料薄膜层、聚偏二氯乙烯薄膜层、镀铝乙烯‑乙烯醇共聚拉伸薄膜层、铝箔层、尼龙薄膜层和聚烯烃薄膜层；聚烯烃薄膜层设置在尼龙薄膜层的下表面；尼龙薄膜层设置在铝箔层的下表面；铝箔层设置在镀铝乙烯‑乙烯醇共聚拉伸薄膜层的下表面；镀铝乙烯‑乙烯醇共聚拉伸薄膜层设置在聚偏二氯乙烯薄膜层的下表面；聚偏二氯乙烯薄膜层设置在氟塑料薄膜层的下表面。本实用新型能够满足固态锂电池在耐候性、耐老化、耐化学品性、可弯曲性、抗穿刺性的要求，同时粘胶剂层选用无溶剂胶水或水性胶水，更为环保。
797
0

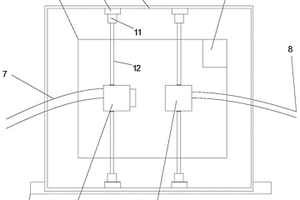

本实用新型涉及除尘设备技术领域，尤其为一种锂离子电池涂布前除尘装置，包括底座和除尘箱以及控制箱，所述底座的顶部从左至右依次固定安装有除尘箱和控制箱，所述除尘箱的基面中心处开设有进料口，所述除尘箱的背部中心处开设有出料口，所述控制箱的基面上贴近进料口的右侧固定安装有固定板，所述固定板的左侧固定安装有牵引轮，所述牵引轮的顶部放置有锂电池隔膜，所述除尘箱的左侧安装有抽板，所述抽板的表面固定安装有拉手，所述除尘箱的内部上下两侧固定安装有滑轨，所述滑轨的内壁固定安装有滑动组件，所述滑动组件的左侧固定安装于抽板的内侧，整体设备结构简单，双面除尘，方便使用，且稳定性和实用性较高，具有一定的推广价值。
858
0

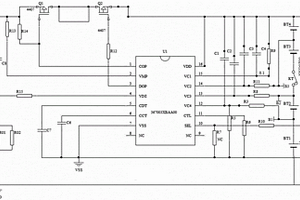

本实用新型的目的是提供一种磷酸铁锂电池保护板，本实用新型包括：磷酸铁锂电池管理芯片、电阻R4、电阻R9、R11、R8和R3、热保护器KT、电容C1、C2、C3、C4、电阻R6、电阻R5、电阻R10、电容C6、C7、电阻R01、电阻R15、电阻R12、MOS管Q1和MOS管Q2、电阻R13、R14，本实用新型通过专用保护板来实现有效对电池组的充、放电进行实时监控与保护，防止电池组过充,过放,过热,过流等安全保护功能，本实用新型能有效防止电池过充，过放，过流，短路，及超高温的工作环境安全，确保电池组安全有效的运行。
883
0

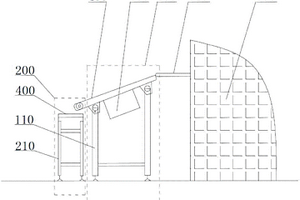

本实用新型公开了一种锂电池壳体传送带接料装置，它包括倾斜传送装置和水平传送装置，所述倾斜传送装置的一端与冲床的出料口相配合，所述倾斜传送装置的另一端与水平传送装置的一端相配合。在冲床出料口处设置有传送装置，避免了锂电池壳体在入箱体时发生碰撞、磨损的情况，结构简单，十分实用，实现本实用新型的目的。
895
0
本实用新型涉及一种电池组装设备，具体说是一种铝塑膜包装锂电池组组装设备，其特征在于：包括底板，以及均布于底板上的铝型材底梁，还包括设置在铝型材底梁一侧的夹具板，以及设置在夹具板上的后定位板，和位于铝型材底梁另一侧执行机构。本实用新型同现有技术相比，不仅结构简单，操作方便，而且可以根据不同要求，安装不同规格的锂电池模组，使模组尺寸和预紧力可以改变，降低了生产成本。
1133
0

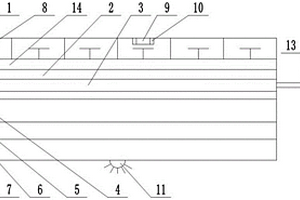

本实用新型涉及电动汽车电池设备技术领域，特别是涉及一种新能源锂电池模组加热片，包括加热部；封装部，封装部包覆在加热部四周；蓄热层，蓄热层通过第一导热部与封装部一侧壁贴合，蓄热层内部开设有若干空腔，空腔内填充有导热介质，空腔内壁设置有导热件，导热件与蓄热层靠近封装部一侧内壁固接，导热件截面为T型结构；保护部，保护部与封装部另一侧壁固接。本实用新型可以达到使锂电池模组接收到的热量较为稳定的目的。
1005
0

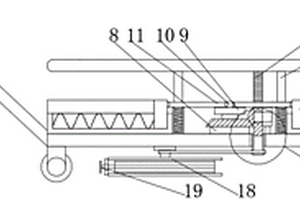

本实用新型公开了一种新能源汽车锂电池加工用运输装置，包括底板，所述底板底部两侧的正面与背面均固定连接有万向轮，所述底板正面的左侧固定连接有推拉杆，所述底板顶部的两侧均固定连接有滑槽长块，所述滑槽长块的顶部通过滑槽滑动连接有滑块，两个滑块相远离的一端均固定连接有支撑副板，所述底板顶部的两侧均固定连接有伸缩组件，两个伸缩组件的顶部固定连接有支撑主板，所述支撑主板的底部固定连接有齿板，所述齿板的底部固定连接有螺纹杆，所述底板的顶部固定连接有轴轮座，所述轴轮座的顶部转动连接有锥形齿轮A，该新能源汽车锂电池加工用运输装置，受力面积自动缩小，方便放置底板，降低占地面积，自动回收固定绳，方便使用。
789
0

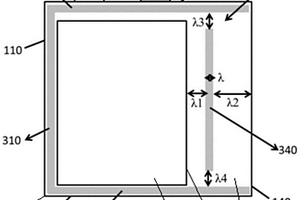

本实用新型提供了一种软包锂电池气袋，软包锂电池气袋包括一气袋本体，气袋本体的左侧边、上侧边、下侧边的内侧分别设有依次连接的第一热封层，气袋本体的中间设有第二热封层，第二热封层将气袋本体分为左容纳腔和右容纳腔，左容纳腔内设有电芯，第二热封层的长度小于气袋本体侧边的长度，第二热封层与上、下侧边的内侧所设第一热封层至少一端不连接。本实用新型所设第二热封层作为阻挡层，可有效减少解液在电芯抽气过程中的流失，提高电芯保液量，亦可改善电解液残留气袋造成终封不良问题，大大降低电芯制造成本。
752
0

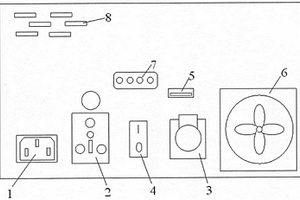

本实用新型提供了一种便携式移动锂电源，为箱型结构，包括互相连接的箱体和箱盖；箱体上表面为工作平面，工作平面上设有AC220V输入接口、AC220V输出接口、DC输出接口、USB输出接口、开关单元、散热口、内存电力显示单元及声音播放口；箱体内设有锂电池组、充电管理单元、放电管理单元、稳压单元、微处理器、内存电力检测单元及报警单元，散热口下方设有散热风机。本实用新型提供的装置克服了现有技术的不足，体积小、重量轻、电力强劲持久，便于携带，可作为直流、交流电源使用，同时供多个设备充电，提供充足电量供应，适用于警用应急、抢险救灾等。
中冶有色为您提供最新的上海有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
