四川绵阳有色金属加工技术理论与应用

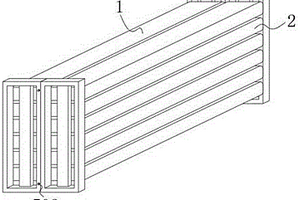

用于寒冷天气的锂电池防护装置 634

 0

本实用新型涉及锂电池技术领域，公开了一种用于寒冷天气的锂电池防护装置，包括放置仓，放置仓仓体左右两侧设置有两根热循环管，热循环管和仓体连接位置设置有固定座，放置仓仓体上表面的左右两侧内设置有2组电加热组件，电加热组件中间的放置仓仓体表面开设有两个相同的通孔，通孔四角的放置仓仓体表面设置有4根相同的固定桩，固定桩正上方设置有锂电池组件，锂电池组件中间设置有干燥组件，热循环管的管体内设置有电机，本实用新型通过设置封闭的放置仓，在放置仓内设置热循环管，当锂电池处于放置仓内部空间，放置仓内的电加热丝通电后，加热放置仓内空气，热循环管内的电机驱动扇叶旋转，以循环热流的方式对锂电池进行低温预热保护。

磷酸铁锂电池制造过程的正极水系搅拌工艺 658

 0

一种磷酸铁锂电池制造过程的正极水系搅拌工艺，涉及锂电池制造领域。在磷酸铁锂电池正极搅拌工艺中，采用去离子水做溶剂的水系，操作步骤：按配方工艺要求称取一定重量的磷酸铁锂粉末和去离子水，在1号搅拌罐中先加入称取量50%的去离子水，然后加入称取量50%的磷酸铁锂粉末，开公转“5Hz-8Hz”慢搅5分钟—15分钟，再加入称取量30%的磷酸铁锂粉末，开公转“5Hz-8Hz”慢搅5分钟—15分钟，最后再加入称取量剩余20%的磷酸铁锂粉末，开公转和自转慢搅。它解决了采用去离子水做溶剂的水系工艺，但是去离子水溶解性远低于N-甲基吡咯烷酮且磷酸铁锂的松装密度及振实密度比较低，不易加工，造成磷酸铁锂在去离子水中直接分散比较难的问题。

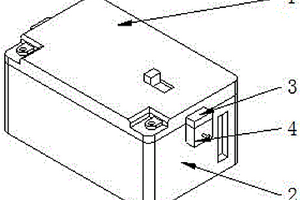

便于组装的锂电池 780

 0

本实用新型公开了一种便于组装的锂电池，包括第一锂电池模块和第二锂电池模块，所述第一锂电池模块右侧的前侧和后侧均开设有方形插接槽，两个方形插接槽内壁的相对端均开设有螺纹槽，所述第一锂电池模块的前侧和后侧均设置有固定机构，两个方形插接槽的内部均插接有方形插接块，两个方形插接块的右侧与第二锂电池模块左侧的前侧和后侧固定连接。该实用新型，通过设置第一锂电池模块、第二锂电池模块、方形插接槽、螺纹槽、固定机构、固定杆、推进手柄、螺纹杆、方形插接块、圆形配合孔和圆形通孔的配合使用，解决了现有组装的过程麻烦，不利于快速组装的问题，该便于组装的锂电池，具备快速组装的优点。

高温循环充放电性能好的锰酸锂制备方法 782

 0

本发明公开一种高温循环充放电性能好的锰酸锂制备方法，制成的锰锂化合物产品性能一致性好、比能量高及高温循环充放电性能好。本发明的技术方案要点是，(1)将锂源和Zn、Mg、Al、Cr、Nd和Ce元金属素中的一种或两种以上混合金属元素放入球磨机中混合均匀，﹙2﹚将锰源和硫、氟中的一种或两种放入球磨机中球磨混合均匀，﹙3﹚将上述步骤(1)和(2)的物料球磨混匀，﹙4﹚将上述步骤﹙3﹚的产物在马弗炉空气气氛中煅烧制成锂离子电池正极锰酸锂材料。本发明用于制备锂电池正极材料。

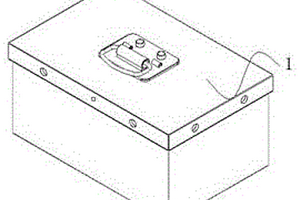

锂电池组的快速组装结构 1006

 0

本实用新型公开了一种锂电池组的快速组装结构，包括封装盖、锂电池盒、配合板、配合块和配合杆，锂电池盒位于封装盖的底部，配合板位于封装盖的两侧，配合块位于配合板的底部。通过设置锂电池盒、封装盖、配合板、配合杆、配合孔、配合块和定位机构的配合使用，将锂电池组的其他组件安装于锂电池盒的内腔，将封装盖放置在锂电池盒的顶部，封装盖通过配合板带动配合杆移动，配合杆穿过配合孔进入配合块的内腔，然后通过定位机构对配合杆进行固定，完成组装，解决了现有的电池盒的锂电池盒和封装盖的固定方式大多数依靠螺钉固定，螺钉固定虽然较为牢固，但是组装过程却较为麻烦并且需要使用到螺丝刀配合，较为不便的问题。

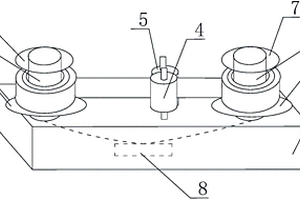

可用于锂离子电池检测的隔膜用除尘装置 585

 0

本实用新型公开了一种可用于锂离子电池检测的隔膜用除尘装置，包括底座，所述底座上表面安装有第一转轴、第二转轴，锂离子电池隔膜一端缠绕在第一转轴上，锂离子电池隔膜另一端缠绕在第二转轴上，第一转轴与第二转轴之间设置有粘尘装置，所述粘尘装置包括第一粘尘轮、第二粘尘轮，锂离子电池隔膜从第一粘尘轮与第二粘尘轮之间穿过，锂离子电池隔膜与第一粘尘轮与第二粘尘轮外切，所述第一粘尘轮、第二粘尘轮均采用无粘性除尘滚轮，第一转轴与第二转轴同时同向转动。本实用新型利用了无粘性除尘滚轮与转轴的配合能够反复对锂离子电池隔膜同时进行双面除尘，除尘效果好还不会刮伤锂离子电池隔膜表面，不会对锂离子电池的性能产生不良影响。

锂铝硅酸盐玻璃的修复方法 842

 0

本发明公开了一种锂铝硅酸盐玻璃的修复方法，属于玻璃制备领域。该修复方法包括：对化学强化后表面有缺陷的锂铝硅酸盐玻璃进行抛光处理，消除表面缺陷；将抛光后的锂铝硅酸盐玻璃进行两次化学强化，两次化学强化包括：将锂铝硅酸盐玻璃置于含有Na+和K+的第一熔盐中强化10～60min，强化温度为380～420℃；再将强化后的锂铝硅酸盐玻璃置于含有K+的第二盐浴中强化20～90min，强化温度为380～430℃。该方法能够对表面有划痕缺陷锂铝硅酸盐玻璃进行修复，工艺简单，耗时短，经过返修后的锂铝硅酸盐玻璃的各项性能都能恢复到初始状态。

锂电池组用专用防护箱 565

 0

本实用新型公开了一种锂电池组用专用防护箱，包括防护箱和锂电池，所述锂电池设置于防护箱的内部，所述锂电池的两侧均活动连接有固定板。通过设置防护箱、锂电池、固定板、壳体、凹洞、传动组件、梯型块、弹簧、控制杆、滑动组件、转轮、活动柱、转杆、通孔、孔洞、滑块和凹槽的配合使用，通过向下按压控制杆，使梯型块向下移动，同时转轮带动活动柱和固定板向靠近梯型块的一侧移动，放入锂电池后，松开控制杆，弹簧产生对梯型块的推力，使锂电池固定，便于使用者使用，提高了锂电池组专用防护箱的安全性，解决了现有在移动过程中，锂电池会在防护箱中晃动，不便于充放电，且可能会对锂电池造成损坏的问题。

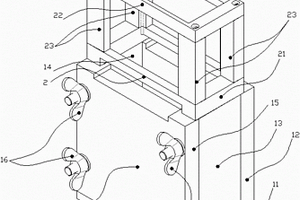

用于锂离子电池打胶的工装夹具 632

 0

本实用新型涉及锂离子电池，提供一种用于锂离子电池打胶的工装夹具，提高打胶的效率、合格率、操作性。它包括用于固定单体壳的主体腔、用于将锂离子电池极组导入已注胶单体壳的导向架、用于从上方固定锂离子电池的顶盖，所述主体腔上设置有定位桩，所述导向架和顶盖设置有与所述定位桩对应的定位槽；当需要将锂离子电池单体壳放入所述主体腔时，所述主体腔和导向架通过所述定位桩和定位槽连接在一起；当需要从上方固定锂离子电池时，所述主体腔和顶盖通过所述定位桩和定位槽连接在一起。本实用新型适用于由软包锂离子电芯并联成大容量的单体锂电池。

导电性能佳稀土锂铁磷化合物的制备方法 855

 0

本发明公开了一种导电性能佳稀土锂铁磷化合物的制备方法，涉及一种锂离子二次电池正极材料。本发明的目的是提供一种导电性能佳稀土锂铁磷化合物的制备方法，使用该种方法可显著提高所制备的稀土锂铁磷化合物的电子导电率、优异的倍率性能及低温放电性能。实现本发明目的的技术方案要点是，有以下步骤：(1)将锂源、铁源、磷源和稀土源按锂：铁：磷：稀土元素的摩尔比配料置于球磨机中研磨得到前驱体，(2)将前驱体置于高温炉中，在保护气氛中烧结，再在500‑800℃下煅烧2‑4小时，(3)将上述步骤﹙2﹚的煅烧产物进行破碎研磨，制成稀土锂铁磷化合物。本发明用于制备锂电池的正极材料。

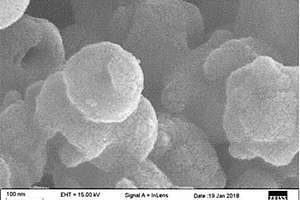

高性能锂离子电池负极材料即核壳结构FeS₂@C纳米环的制备方法 625

 0

本发明涉及纳米负极材料技术领域，具体为高性能锂离子电池负极材料即核壳结构FeS2@C纳米环的制备方法。该方法包括步骤1）采用水热法制备α‑Fe₂O₃纳米环颗粒；2）采用溶液法对所制备α‑Fe₂O₃进行有机物层涂覆即制备α‑Fe₂O₃@RF纳米环颗粒；3）对所制备的α‑Fe₂O₃@RF纳米环颗粒进行热处理即使有机物碳化获得Fe₃O₄@C纳米环；4）将所获得的Fe₃O₄@C进行硫化处理，最终获得FeS₂@C纳米环颗粒；5）将获得的FeS₂@C纳米环颗粒制作成纽扣电池，进行电化学测试。本发明配方简单，操作简单，重复性好，产物高纯；原材料丰富，环境友好型；材料结构规则，稳定性良好；作为负极材料具有高容量。

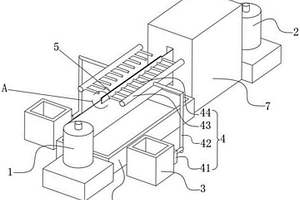

锂离子极片预锂化装置 572

 0

本实用新型公开了一种锂离子极片预锂化装置，包括放卷装置、收卷装置、浆料存放仓、浆料喷涂组件以及极耳遮挡部；若干极片设置在所述放卷装置与收卷装置之间的传输带上，所述浆料存放仓位于所述放卷装置一侧，所述浆料喷涂组件位于所述放卷装置与收卷装置之间的传输带的一侧；所述浆料喷涂组件用于将所述浆料存放仓内部的浆料喷涂至极片上，所述极耳遮挡部设置在所述放卷装置与收卷装置之间的传输带上；所述极耳遮挡部用于将若干极片的极耳进行遮挡；本申请具有一定程度上提高极片预锂化质量的效果。

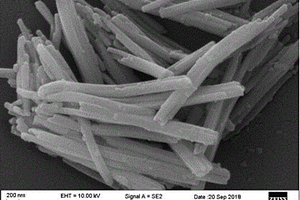

可应用于高性能锂离子电池的Fe₇S₈@C纳米棒材料的制备方法 990

 0

本发明涉及纳米负极材料的制备技术领域，具体为可应用于高性能锂离子电池的Fe₇S₈@C纳米棒材料的制备方法。该方法包括以下步骤:1）采用水热法制备Fe₇S₈前驱体；2）采用热处理获得高纯Fe₇S₈纳米棒；3）采用溶液法对所制备Fe₇S₈进行有机物层涂覆即制备Fe₇S₈@PDA纳米棒；4)对所制备的Fe₇S₈@PDA纳米棒进行热处理即使有机物碳化获得Fe₇S₈@C纳米棒，最后将获得的Fe₇S₈@C纳米棒制作成纽扣电池，并进行电化学测试。本发明配方简单，操作简单，重复性好，产物高纯；原材料丰富，环境友好型；材料结构规则，稳定性良好；作为负极材料具有高容量，良好倍率性能。

从含钴酸锂物料中直接再生钴酸锂的方法 826

 0

本发明涉及一种从含钴酸锂物料中直接再生钴酸锂的方法，该方法包括如下步骤：将含钴酸锂物料以粉状、片状或颗粒状加入到装有电解液的电化学反应器的阳极室，之后，接通电源，进行电解；待电解反应完成后，收集阴极室中沉积的固体，经洗涤、干燥，即得到再生的钴酸锂。本发明利用电化学方法一步实现了含钴酸锂物料中钴酸锂的再生与分离，且所用试剂环境友好、无二次污染，对环境保护和资源可持续利用意义显著。

锂系热电池电解质用复合流动抑制剂、电解质隔膜材料、锂系热电池及其制备方法 577

 0

本发明公开了一种锂系热电池电解质用复合流动抑制剂、电解质隔膜材料、锂系热电池及其制备方法，属于热电池材料技术领域。锂系热电池电解质用复合流动抑制剂包括：氧化镁和氟化镁，其中氧化镁和氟化镁的质量比(2‑5)：1。本发明的复合流动抑制剂中氟化镁具有媲美氧化镁对流动电解质的抑制，此外其还具有良好的热稳定性，与电极材料二硫化铁、锂硅合金有良好的兼容性且不与之发生化学反应。采用氟化镁作为流动抑制剂的改性材料，可以改善熔盐电解质与抑制剂界面润湿吸附行为，加快电解质片中离子传导的速度，从而提高电解质片的离子电导率，进而提升热电池的功率输出特性。

厘米级针状固态氚增殖剂钛酸锂单晶的制备方法 910

 0

本发明公开了一种厘米级针状固态氚增殖剂钛酸锂单晶的制备方法，包括以下步骤：(1)氧化硼粉末制备：将硼酸烘干，冷却至室温，再研磨成粉备用；(2)固相熔融法制备钛酸锂单晶：取以下重量份的原料混合并研磨均匀：0.5～6.0份B₂O₃粉、0.2～2.0份Li₂TiO₃和0.5～6.0份Li₂CO₃，得到混合粉末，将混合粉末加热至1000～1100℃后保温10～12h，然后再先两段式降温到900～1000℃和600～700℃，自然冷却至室温，得到固相混合物；(3)酸洗除杂：将固相混合物先后用H₂SO₄溶液和去离子水清洗，自然晾干，即可得到厘米级针状Li₂TiO₃单晶。其以B₂O₃为助熔剂，Li₂TiO₃和Li₂CO₃为原料，采用固相熔融法，采用阶段降温法控制降温过程，最终制备得到厘米级针状Li₂TiO₃单晶。

软包锂离子蓄电池模组连接组件及软包锂离子蓄电池模组 580

 0

本实用新型属于锂离子蓄电池领域，涉及一种软包锂离子蓄电池模组连接组件及软包锂离子蓄电池模组，能够高效、灵活的将软包锂离子蓄电池串、并联成模组且连接可靠性较高。该软包锂离子蓄电池模组连接组件，包括具有连接板安装结构的安装板，连接板安装结构中设置有电池极端连接板，电池极端连接板上可拆卸地设置有电池极端连接件。该软包锂离子蓄电池模组包括上述的软包锂离子蓄电池模组连接组件。通过上述的软包锂离子蓄电池模组连接组件将能够实现软包锂离子蓄电池的多种串、并联连接，并具有连接方便、快捷、可靠性高、拆卸方便、便于维修更换等优点。

用于锂电池的阴极材料及其制备方法 718

 0

本发明公开了一种用于锂电池的阴极材料及其制备方法，该阴极材料为LiPON包覆铁酸镍的薄膜，通过脉冲激光沉积法制备得到NiFe₂O₄薄膜，在NiFe₂O₄薄膜上利用磁控溅射法制备得到LiPON包覆铁酸镍薄膜材料。该薄膜制成的电极，具有良好的充放电循环可逆性和倍率性能，电极的比容量保持在872mAh/g左右。电极经50次循环后容量没有无明显的衰减。LiPON包覆铁酸镍的薄膜电极材料化学稳定性好、比容量高、制备方法简单，适用于锂电池。

锂硅酸盐玻璃的强化工艺以及锂硅酸盐强化玻璃 1019

 0

本发明涉及强化玻璃领域，具体而言，涉及一种锂硅酸盐玻璃的强化工艺以及锂硅酸盐强化玻璃。锂硅酸盐玻璃的强化工艺包括：对锂硅酸盐玻璃基片仅进行一次强化处理，其中，强化处理的条件包括：强化熔盐中钠盐质量占熔盐质量的1‑5％，钾盐质量占熔盐质量的95‑99％；强化温度为390‑430℃；强化时间为3‑5h。本发明实施例仅通过一次强化工艺强化锂硅酸盐玻璃原片，在锂硅酸盐玻璃原片表面形成具有高深度的应力层，提升了锂硅酸盐玻璃原片的砂纸跌落性能。

锂辉石生产单水氢氧化锂工艺 628

 0

一种锂辉石生产单水氢氧化锂工艺,包括:将锂辉石焙烧、球磨、酸化,其特征是还包括:浸出、过滤除去滤渣、加氢氧化钾等净化、蒸发冷却分离出硫酸钾、加氢氧化钡净化分离出硫酸钡、再经蒸发冷却结晶分离制得单水氢氧化锂等步骤。采用本发明,具有物料流通量小、设备产能大、能耗低、锂金属回收率高、三废少、工艺流程短、生产成本低等特点。

基于平方根扩展卡尔曼滤波的锂电池SOC估计模型 1053

 0

本发明涉及一种平方根扩展卡尔曼的SOC估算方法，其特征在于，通过在卡尔曼滤波算法基础上求取雅克比矩阵处理使卡尔曼滤波能应用于具有明显非线性关系的锂离子电池组SOC估算，实现了对锂离子电池组SOC值的有效迭代计算，克服SOC初值误差和安时积分存在的累积误差。针对由于计算机字长有限而存在舍入误差可能引起的滤波发散，改进扩展卡尔曼滤波方法将状态量协方差矩阵进行平方根分解，保证其在任何时刻具有对称非负定性，防止出现因计算机字长有限可能引起的滤波发散情况。该方法在充分考虑锂离子电池成组工作基础上，基于等效模型电路，改进以卡尔曼为基础的迭代计算过程，将矩阵平方根变换具体应用防止可能存在的滤波放散，实现锂离子电池组SOC估算模型的建立和SOC值的数学迭代运算算法的可靠运行。

锂离子电池正极材料硼酸铁锂的制备方法 797

 0

锂离子电池正极材料硼酸铁锂的制备方法,属于锂离子电池技术领域,其步骤是:(1)将锂源、硼源、铁源和碳换算成元素Li、Fe、B、C的摩尔数,按Li∶Fe∶B∶C=1∶(0.98～1)∶(0.98～1)∶(0.15～0.3)的摩尔比混合,加入占粉体重量的20～25%的溶剂,在20～50℃下研磨混合均匀;(2)将上述均匀研磨物烘干,所得干粉压制成干饼;(3)将上述干饼在高温炉中,于惰性气体保护下煅烧,粉碎到适当粒径即得硼酸铁锂正极材料;本发明与其他制备硼酸铁锂的方法相比,其优点充分表现在以下方面:1)对纯度没有特殊要求,可以为工业纯、化学纯或分析纯盐,产物生产成本低。2)采用的原料在反应过程无有毒有害副产物释放出,是一种十分环保的生产技术方法。3)由于采用固相反应,过程简单可靠,生产成本低。

锂铝硅玻璃及其制备方法和强化锂铝硅玻璃及其制备方法 1050

 0

本发明涉及玻璃制造和玻璃加工领域，具体而言，涉及一种锂铝硅玻璃及其制备方法和强化锂铝硅玻璃及其制备方法。锂铝硅玻璃的组分以氧化物的质量百分比计包括：SiO2 58～68％，Al2O3 13～25％，Na2O 1～10％，K2O 0.5～5％，MgO 1～5％，ZrO2 0.5～4％，Li2O 2～7％，TiO2 1.5～5％，CeO2 0.5～2％，澄清剂0.1～2％。强化锂铝硅玻璃利用该锂铝硅玻璃制备得到。锂铝硅玻璃具有优异的抗蓝光效果，而强化锂铝硅玻璃不仅仅具有优异的抗蓝光效果，其也具有高硬度，高透光率和耐划伤等性能。

锂电池氟化锂-三氧化二钴阴极材料及制备方法 626

 0

本发明公开了一种锂电池氟化锂‑三氧化二钴阴极材料及制备方法，包括氟化锂和三氧化二钴，所述的氟化锂和三氧化二钴摩尔比为1:1‑5:1，通过将氟化锂与三氧化二钴材料研磨按比例混合后压片制成脉冲激光沉积所用的靶，激光器产生的脉冲激光波经透镜聚焦后入射至所述靶上，在氩气气氛中沉积得到氟化锂‑三氧化二钴纳米复合物薄膜。该薄膜制成的电极具有良好的充放电循环可逆性，首次比容量为200‑300mAh/g，可逆比容量为250mAh/g，电极经50次循环后容量仍有200mAh/g。本发明的阴极材料化学稳定性好、比容量高、制备方法简单，适用于锂离子电池。

基于锂离子电容器和锂电池混合储能单体的制备方法 863

 0

一种基于锂离子电容器和锂电池混合储能单体的制备方法，其特征在于：储能单体极片单元由一片锂正极、一片碳正极和一片碳负极组成，电极的集流体均采用穿孔结构，锂正极、碳正极和碳负极均有极耳引出，储能单体根据容量设计由多个极片单元层叠而成，并以含能自由移动的锂离子的非水有机溶剂作为电解液；通过连接锂正极与碳负极，由锂正极向碳负极充电，通过电化学反应使锂正极中的锂离子嵌入到碳负极内；通过连接不同的正、负极，可在一个结构单元内，同时实现超级电容器的高倍率性能及锂离子电池的高容量性能。本发明方法简单、实用，易于生产实现和推广。

锂离子电池用碳材料种类及批次稳定性的检测方法 639

 0

本申请提供了一种锂离子电池用碳材料种类及批次稳定性的检测方法，包括以下步骤：a.样品前处理：将不同种类、不同批次的碳材料样品分别充分干燥；b.热重测试：使用热重分析仪，进行碳材料样品的热重测试，得到碳材料样品的热重分析曲线和微分热重分析曲线；c.结果分析：根据微分热重分析曲线的失重峰确定不同碳材料样品的起始燃烧温度和最大燃烧温度，并以起始燃烧温度和最大燃烧温度确定碳材料样品的种类和不同批次碳材料的差别；结合锂离子电池放电性能结果确定不同批次碳材料稳定性。使用本申请所提供的锂离子电池用碳材料种类及批次稳定性的检测方法，样品使用量少、灵敏度高、准确性好、检测速度快，易于推广。

锂电池用散热膜及锂电池 635

 0

本申请涉及锂电池技术领域，具体地涉及一种锂电池用散热膜及锂电池。所述锂电池包括：极组，散热膜以及壳体，所述散热膜直接包覆所述极组表面，并且设置在所述壳体内，其中，所述散热膜包括第一导热绝缘层；第二导热绝缘层；以及直接设置于所述第一导热绝缘层和第二导热绝缘层之间的散热层，所述散热层材料的导热系数为1200W/m·K以上。本申请提供的一种锂电池，使用具有高导热系数的散热膜来传导电池极组产生的热量，且所述热量直接经过所述散热膜传导到电池壳体，热量可以快速传递，加强了锂电池的散热性能，且结构简单，操作简便，易于规模化生产。

锂电池组SOC测定装置及方法 894

 0

本发明涉及一种锂电池组SOC测定装置及方法，属于新能源测控领域。该方法针对锂电池组SOC测定目标，通过构建锂电池组针对性电池维护与测试系统（Battery Maintenance and Test System，BMTS）平台准确测定SOC值；通过RS485总线机制实现其组网控制，并配备有嵌入式监视与控制通用系统（Monitor and Control Generated System，MCGS）和工控机（Industrial Personal Computer，IPC）实现本地控制和远程控制；增加航空头并分配跳线识别码以提高对多种锂电池组的适应性；通过在主充放电回路中增设独立保护单元IPU以实现三级保护。该方法在恒流CC放电基础上，融入串联充电转均衡充电过程以提高锂电池组容量利用效率；通过恒流（Constant Current，CC）充电转恒压（Constant Voltage，CV）充电模式切换解决每个电池单体的电量充满问题，实现对SOC值的有效测定。

利于锂离子电池快速充电的负极及基于此的锂离子电池 963

 0

本发明公开了一种利于锂离子电池快速充电的负极，包括负极，所述负极置于一个外电场中。所述负极为碳材料，优选的，所述碳材料为石墨、石墨烯和多孔碳中的任一种。该负极能够承受锂离子电池快速充电带来的冲击和破坏，进而提升锂离子电池充电速度，本发明还公开基于该负极的一种快速充电的锂离子电池。

废磷酸铁锂电池磷酸体系浸出液中回收磷酸二氢锂的方法 699

 0

本发明公开了一种废磷酸铁锂电池磷酸体系浸出液中回收磷酸二氢锂的方法，使用萃取剂对废磷酸铁锂电池的磷酸或磷酸及双氧水浸出液进行杂质元素的萃取，其中，杂质元素为Cu、Al、Fe元素，萃取剂为Cu、Al、Fe元素的酸性有机萃取剂经氢氧化锂皂化和有机溶剂稀释获得；经水油相充分混匀、静置、分层，获得含锂离子、磷酸根离子和磷酸二氢根离子的萃余液；对萃余液经蒸发浓缩获得磷酸二氢锂。本发明通过短流程、高效率的方式一步解决了磷酸铁锂电池的磷酸体系浸出液中Cu、Al、Fe等杂质高效去除过程的方法以及参数调控技术问题，同时获得了高的Cu、Al、Fe等杂质去除率和低的Li等有价元素损失率。
