湖南长沙有色金属选矿技术理论与应用

铜铅分离浮选抑制剂及其应用 1006

 0

本发明属于复杂铜铅锌硫化矿选矿分离领域，提供了一种铜铅分离的浮选抑制剂及其应用。该铜铅分离的浮选抑制剂由质量浓度为5.0％-6.0％的聚合硫酸铁水溶液和质量浓度为0.8％-1.2％的甘油水溶液混合组成，其中所述聚合硫酸铁水溶液与甘油水溶液的质量比例为1∶1～4。在铜铅分离作业中添加该抑制剂能显著提高铜、铅精矿质量，明显降低铜铅互含，提高铜铅矿物的浮选回收率。本发明具有环保、选别效率高、药剂成本低、易于操作等特点，适于复杂铜铅锌硫化矿选矿应用。

从高磷白钨矿中综合回收钨、磷的方法 1051

 0

本发明公开了一种从高磷白钨矿中综合回收钨、磷的方法,即采用磷酸、硫酸混合酸来分解矿物,其中含磷矿物转变成磷酸、含钨矿物转变成磷钨杂多酸,均进入到溶液中;当循环浸出滤液中P2O5质量含量累积超过30%时,循环浸出液提取钨后,采用溶剂萃取法来提取磷酸,通过控制磷酸的萃取率使得循环浸出液中P2O5质量含量下降,再补硫酸,返回新一轮浸出高磷白钨矿;进而从浸出液中分别回收钨和磷酸。本发明的优点在于可以综合回收矿物中的钨和磷;降低了对钨矿原料的要求,减轻了选矿环节的压力;同时保证了白钨矿的分解率,分解率98%以上;浸出剂可以循环使用,极大降低了浸出成本和废水排放量;浸出设备简单,操作方便,易于实现工业化。

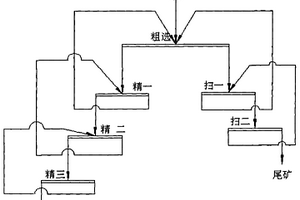

从含七水硫酸镁的混盐中正浮选提取七水硫酸镁的工艺 934

 0

从含七水硫酸镁的混盐中正浮选提取七水硫酸镁的工艺,其包括以下步骤:(1)将七水硫酸镁与氯化钠的混盐磨碎;(2)在该两种物料的饱和母液中,加入该磨碎物料;在浮选机中采用公知的浮选方法进行浮选,包括粗选、扫选、精选,扫选、精选次数根据原料含七水硫酸镁的量进行调整,选矿药剂:捕收剂采用胺类和铵类阳离子浮选捕收剂,另加入调整剂,捕收剂和调整剂的用量根据原料成分确定,浮选时间也根据原料成分及加入胺类和铵类阳离子浮选捕收剂及相应调整剂重量确定;所述调整剂包括氧化剂和分散剂。本发明设备投资小,占地面积小,便于操作,能耗低,生产成本低,易于实现大规模工业化生产。

自动加球机 731

 0

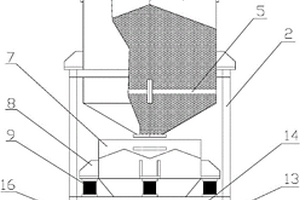

本发明公开了一种自动加球机，包括：钢球仓（1）；钢球计量装置，其称重斗（7）位于所述钢球仓（1）的钢球出口下方，并通过称重传感器（9）安装于机架（2）；加球执行机构，位于所述称重斗（7）的钢球出口下方并且与所述称重斗（7）吊挂连接。该自动加球机解决了目前各种型号自动加球机普遍存在的钢球仓较小，人工补球频繁以及困扰自动加球机的小规格钢球计量的问题，其运行可靠，计量准确，适合选矿厂的球磨机特别是细磨球磨机钢球的自动添加，保证了球磨机的充填率始终处于最佳的状态，同时也是实现选矿厂磨矿自动化控制的关键设备。

“准球形”硅微粉一体化制备工艺 864

 0

本发明公开了一种“准球形”硅微粉一体化制备工艺,包括如下几个步骤:选矿、选矿料、粗粹、粉磨、过滤、缩分、煅烧、筛选、洗涤等。该工艺,使用同一条生产线,可以获得三种不同产品,适合在粉石英工业应用领域大规模推广,以取代高污染的高温土窑或者高温酸法生产线,可望对保护环境作出重大贡献。

碳质硫化铅锌矿物的浮选分离方法 694

 0

本发明公开了一种碳质硫化铅锌矿物的浮选分离方法，属于选矿技术领域。该方法是将部分疏水性较强的碳质优先脱除，避免或减少了对铅锌分离过程的干扰，提高了铅锌的分选效率，优先获得铅粗精矿，后精选得到铅精矿；再针对浮选矿浆中不断富集的可浮性较差的碳质进行抑制，浮选分离得到锌粗精矿，后精选得到锌精矿。本发明提供了一种碳质硫化铅锌矿物的浮选分离方法，针对可浮性差异的碳质，采用优先浮选和添加抑制剂的方法分别进行处理，降低了药剂的消耗量，减少了工艺流程中碳质的循环量和矿泥含量，实现了铅、锌矿物的高效回收。

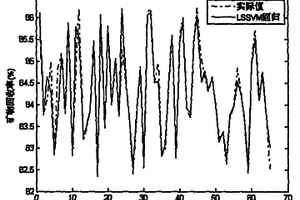

基于图像特征分析的浮选回收率预测方法 966

 0

一种基于图像特征分析的浮选回收率预测方法,本发明以工业摄像机获取选矿过程的泡沫图像基础,通过采用相对红色分量提取颜色特征,结合形态学与分水岭方法分割泡沫图像并提取尺寸特征,利用像素分析方法提取承载量特征,采用图像对的相关性分析方法提取泡沫速度、破碎率等动态特征。采用最小二乘支持向量机(LSSVM)建立回收率预测模型,以图像特征作为模型输入,并采用动态堆栈的野值数据剔除方法,通过10折交叉验证实现模型参数优化。本发明可用于矿物浮选回收率预测,实现浮选生产操作优化,进而可提高矿物回收率,减少矿物资源浪费。

适宜于粗重矿物颗粒浮选的浮选机 1030

 0

适宜于粗重矿物颗粒浮选的浮选机,属于选矿领域的专用设备。该设备的特点在于设计了一个圆锥形底盘上装有螺旋叶片的叶轮。当它旋转时,可造成很强的搅拌作用,形成倾斜向下的浆气混合流射向槽底的四周。故能克服比重大,粒度粗的矿物在浮选槽内出现“沉槽”现象。该机设计一个单层叶轮,中矿可自吸返回,是一个具有吸浆能力的充气搅拌浮选机。

基于Adaboost机器学习的矿石可见光图像分选方法 934

 0

本发明公开了一种基于Adaboost机器学习的矿石可见光图像分选方法，属于自动化矿选技术领域，包括如下步骤：(1)矿石初选分类；(2)图像预处理；(3)机器学习模型训练；(4)目标预测。本发明利用Adaboost的机器学习方法，对矿石可见光图像进行学习、训练、预测，可充分模拟经验较丰富的选矿技术人员进行矿石分选，使每台机器都具备同一的、准确的矿石分选经验，有效避免了人工分选矿石的主观性和个体差异性，可更好的替代人来工作或者完成人类不能完成的工作，减少劳动强度，提高产品生产质量和劳动生产效率。

硫化铅锌矿浮选过程中的碳抑制剂及其应用 931

 0

本发明公开了一种硫化铅锌矿浮选过程中的碳抑制剂及其应用，属于硫化矿浮选药剂领域，该碳抑制剂结构式如下：其中，R为含氧的亲水基团，n的值取4～10。本发明提供的碳抑制剂，以壬基苯酚为亲碳基团，以聚氧乙烯醚和磺酸基/羧甲基为亲水基团，含碳质硫化铅锌矿浮选时，通过该抑制剂的使用，可以有效抑制碳的浮选，减少了碳杂质对捕收剂的消耗，降低精矿产品中碳含量，有利于提高铅锌精矿的选矿指标。

p-Ph-SO₂-类化合物在矿物浮选中的应用 752

 0

本发明属于矿物浮选领域，具体公开了一种用于方铅矿‑黄铁矿浮选分离的选择性捕收剂p‑Ph‑SO₂^‑类化合物的应用。本发明浮选药剂可以在方铅矿‑黄铁矿混合硫化矿浮选体系中优先浮选方铅矿，并且能够在环保绿色的条件下实现方铅矿和其他硫化矿例如黄铁矿的高效分离，可以同时高效获得高品位的方铅矿精矿产品和黄铁矿尾矿产品，接近中性的浮选环境对环境影响较小，后续选矿废水处理的成本显著降低，不仅可以增加企业的潜在经济效益，而且符合绿色矿山理念。

从高钙含钒硅质页岩中提取钒的方法 975

 0

本发明涉及一种从高钙含钒硅质页岩中提取钒的方法，属于硅质页岩钒矿选矿技术领域。本发明将矿石破碎至3mm以下，通过分级处理后，按先选钙再选钒的操作方式，对高钙含钒硅质页岩进行处理，实现了钙和钒金属的富集与回收。本发明所得钙精矿中氧化钙的品位为为原矿中氧化钙品位的5-7.5倍；所得钒精矿中五氧化二钒的品位为原矿中五氧化二钒的品位的1.8-2.4倍；所得尾矿占原矿总质量的60-65％。本发明钙的总回收率为70-82％，钒的总回收率大于等于73％。本发明操作简单，实用性强，便于工业化应用。

孔雀石催化活化剂及用其浮选孔雀石的方法 960

 0

本发明公开了一种用于孔雀石浮选过程中催化活化剂及其选矿的方法，该催化活化剂由碳酸氢铵与二乙胺按质量比3:1组成，其中二乙胺水溶液的质量浓度为1%~2%，碳酸氢铵水溶液的质量浓度为5%~8%。本发明提供的孔雀石浮选选矿的方法包括以下步骤：将含孔雀石的原矿矿石进行磨矿得到原矿矿浆，向原矿矿浆中加入硫化剂及本发明提供的催化活化剂、浮选捕收剂，进行浮选作业，得到氧化铜精矿。本发明提供的催化活化剂具有用量小，孔雀石上浮速率快，回收率高的特点。

选冶结合的镍钼矿镍、钼分离方法 971

 0

本发明采用机械选矿和低温选择性还原相结合的方法用以分离镍钼矿中的镍钼。镍钼矿中含镍2%左右,含钼2%左右,是公认的难选矿物。本发明通过重选、粗分、抑镍浮钼和选择性低温火法还原富镍相结合的镍钼矿富集、分离工艺,可获得两种炉料,即一种为含钼高达11%,含镍为2%左右,另一种为含钼3%左右,含镍达8%的炉料。两种炉料都可直接用于冶炼钼镍铁合金或镍钼铁合金。该工艺深受乡镇企业的欢迎。

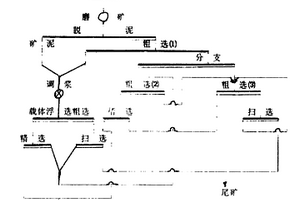

分支载体浮选及开孔挡板搅拌槽 1039

 0

分支载体浮选及开孔挡板搅拌槽,属微细粒矿物浮选。原矿经磨矿后先脱泥,刮出矿物粗选泡沫,利用其中所含的粗粒矿物作为载体,单独进行矿泥的载体浮选,为促进矿泥中微细颗粒矿物之间的团聚和粘附,联合使用非极性中性油和短链捕收剂,并设计了内壁装有开孔挡板的搅拌槽。与常规浮选、载体浮选或分支串流浮选相比,本发明兼具浮选速率高、药剂用量少和选矿指标好优点,可广泛应用于金属或非金属的单一或共生的微细粒矿物的选别。

铋的低温熔盐清洁冶金方法 871

 0

本发明公开了一种铋的低温熔盐清洁冶金方法,其将硫化铋精矿于低温惰性熔盐中进行熔炼,一步炼制粗铋。用金属的氧化物作固硫剂,熔炼产物包括液态金属铋和固态固硫金属硫化物,后者与固态未反应物统称固态物。大部分惰性熔盐与固态物分离后以热态返回熔炼过程,被固态物粘结的少部分惰性熔盐经湿法处理再生回用。浸除熔盐后的固态物经选矿回收固硫金属硫化物,将这种硫化物焙烧脱硫,烟气制酸,氧化物焙砂返回熔炼作固硫剂。本发明大幅降低铋冶炼温度,一步产出粗铋,并实现硫的回收和硫化物能源的利用,流程简单、成本低、大幅提高铋直收率的同时,彻底消除低浓度SO2烟气对环境的污染,避免传统高温炼铋工艺存在铍对周边土壤和地下水的污染。?

磷酸分解白钨矿的方法 752

 0

本发明公开了一种磷酸分解白钨矿的方法,其具体操作如下:将白钨矿和磷酸溶液按一定比例加入到反应槽中进行反应,反应结束后过滤所得的滤液提取钨,提取钨后的母液再补入磷酸到初始水平返回浸矿,反应后过滤所得的滤渣采用硫酸分解来回收磷酸,又可以返回循环利用。本发明的优点在于对白钨矿含磷量没有严格要求,省去了选矿过程中的除磷工序成本;反应后提取钨的后处理方式简单,所剩的溶液基本都可以循环利用,不会产生污染;克服了传统的酸分解工艺中Cl-的腐蚀和HCl挥发严重的问题;实现了白钨矿的常压浸出,节省了能耗,而且其分解率可达98%以上。

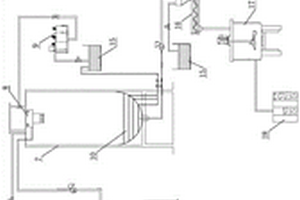

应用液体二氧化碳进行硫化矿浮选的工艺 782

 0

本发明公开了应用液体二氧化碳进行硫化矿浮选的工艺。针对硫化矿浮选中,由于硫化矿易粉碎、过磨,气泡与硫化矿矿物颗粒碰撞较难,浮选捕收效果不佳的问题。采用液体二氧化碳浮选工艺,通过减压阀(2)将液体二氧化碳(1)经过进气口(4)与进料口(5)进入的浮选矿浆一起通入浮选柱(3)中,二氧化碳气化,在疏水矿粒表面长出气泡,在浮选柱(3)内与磁力气泡发生器(6)产生的气泡进行逆向碰撞,实现硫化矿浮选。该方法在浮选柱内实现矿浆充分矿化均匀,浮选时间足够,具有气泡量大、尺寸微细,分散均匀,浮选捕收效果佳,无污染等优点,可用于金属矿山,化学化工,环境保护等领域。

微细粒铁矿的细磨分选方法 963

 0

本发明涉及铁矿的选矿方法,具体公开了一种微细粒铁矿的细磨分选方法,包括以下步骤:首先,将微细粒铁矿调制为质量浓度30%～70%的矿浆,然后送入立式搅拌磨机进行细磨,细磨后出料进入微细粒分级器进行分级,分级底流返回调浆重新进入立式搅拌磨机细磨,分级溢流经过磁选或磁浮联合分选后获得铁精矿。采用本发明方法对微细粒铁矿进行细磨分选,能显著提高铁精矿的品位和回收率,并降低选矿成本。

混凝沉降尾矿浓密工艺 958

 0

本发明涉及固液分离技术,适用于选矿厂尾矿脱水,燃煤火力发电厂粉煤灰浆固液分离,钢铁厂烟囱旋风除尘灰浆的固液分离及环保工程的固液分离等,特征在于设计了高效旋流器和选用了KLP絮凝剂,本发明混凝沉降尾矿浓密工艺操作简便,药剂消耗量少,生产成本低,其设备结构紧凑,占地面积小,有效解决了选矿厂尾矿浆的高浓度制备,浓密机超负荷和溢流水质差等问题,既节约大量基本建设的投资,又可减少沉降浓密的运转费用,取得了显著的经济和社会效益。

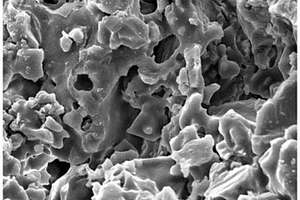

铜矿尾矿渣多孔陶瓷材料及制备方法 1080

 0

一种铜矿尾矿渣多孔陶瓷材料，配料除铜矿尾渣外还包括致孔剂、粘结剂和助熔剂；其制备方法是以铜矿选矿尾矿骨料，添加致孔剂、粘结剂、助熔剂，加水搅拌均匀，模具压制成型，得到生坯，干燥后高温程序控温烧结，得到多孔陶瓷。本发明所用原料廉价易得，只需加入铜矿尾矿渣以及少量添加剂，可最大限度的将尾渣进行资源化利用，且所需的工艺简单，成本低。采用木质素磺酸盐作粘接剂，可以大幅度提高多孔陶瓷材料抗压强度，制得的多孔陶瓷材料抗压强度可达5~25MPa，显气孔率可达40%~65%。可有效利用大量的选矿尾渣，减少环境污染，变废为宝，所制备的多孔陶瓷材料可用作优良的吸附材料和过滤材料。本发明工艺过程简单、铜矿尾矿渣利用量大、无二次污染，所得多孔陶瓷材料抗压强度高、孔隙率高，实现了铜矿尾矿渣的资源化利用。适于工业化生产。

钨矿浮选捕收剂及其应用 1071

 0

本发明涉及一种钨矿浮选捕收剂及其应用。这种捕收剂是由以下质量百分比的组分组成:月桂酸15%-20%、肉豆蔻酸15%-20%、异辛烷10%-15%、油酸20%-30%、花生四烯酸10%-15%、5-壬酮5%-10%、十二醛5%-10%、异二十醚5%-10%。所述浮选捕收剂适用于黑、白钨矿浮选。应用时按200-500克/吨原矿加入所述的浮选捕收剂。这种有机混合物提高了脂肪酸类药剂对钨矿的选择性捕收能力。与烷基磺酸(盐)、磷酸和肿酸类作为氧化矿捕收剂相比不会对环境产生污染,与羟肟酸进行对比,优势在于成本低、不会堵塞管道,造成操作困难和影响选矿指标。它用于黑、白钨矿浮选中能够显示出其优越的捕收性能,是一种黑、白钨矿的高效浮选捕收剂。

精矿表面浮选药剂的解吸方法和回用方法 1033

 0

本发明提供了一种精矿表面浮选药剂的解吸方法，包括组合波解吸步骤，所述组合波包括超声波震荡和微波。所述超声波震荡的工作频率为30～80KHz；所述微波的功率为400～600W。所述超声波震荡的解吸时间为10～20min；所述微波的解吸时间为5～15min。本发明还提供了一种精矿表面浮选药剂的回用方法，包括步骤S1、采用所述精矿表面浮选药剂的解吸方法解吸获得矿浆，所述矿浆经固液分离后获得含有所述浮选药剂的解吸液；步骤S2、调节解吸液的pH至6～8；步骤S3、将解吸液加入适配的新的浮选矿浆中，调节浮选矿浆pH至8～10后，进行浮选。本发明用于实现浮选药剂的活性解吸和回用。

光卤石矿采空区的充填方法 699

 0

一种光卤石矿采空区充填方法，包括以下步骤：将光卤石矿选矿得到尾盐；将光卤石矿选矿母液蒸发后的老卤蒸发出一部分水分，析出卤晶，得到由老卤和卤晶组成的固液两相混合物，混合物中的固相质量浓度为13%～38.3%；将白云岩在800℃～1100℃温度下煅烧60～120分钟,再经破碎、磨矿、过筛后，得到粒度≤0.1mm的固化剂粉末；将尾盐、老卤、卤晶、固化剂混合搅拌成充填料浆；将充填料浆输送到光卤石矿采空区。本发明不但解决了光卤石矿加工生产钾盐过程中产生的尾盐和老卤对周边环境造成污染的问题，实现了矿山的零排放；而且可大幅度提高采矿回采率，从而提高资源利用率。

雌黄的浮选方法 992

 0

一种雄黄——雌黄矿石中雌黄的浮选方法。它是先加硫酸调整入选矿浆,再加硝酸铅活化雌黄,然后加入戊基钾黄药和丁基铵黑药以及松醇油浮选雌黄。采用本发明的方法药剂易得,成本低,工艺流程简单,可获得雌黄品位大于85%,回收率80%以上的最终精矿产品。

立式砂仓的细粒级尾砂似膏体充填系统 891

 0

本发明提供一种立式砂仓的细粒级尾砂似膏体充填系统，矿山选矿厂产出的全尾砂浆经渣浆泵输送至旋流器进行分级，旋流器底流经过高频振动脱水筛经脱水后得到粗粒干砂，旋流器溢流细粒级尾砂泵送至充填站的立式砂仓的中心给料桶，通过与絮凝剂添加装置输送的絮凝剂相互混合，细粒级尾砂将在立式砂仓内迅速絮凝沉降，溢流水输送至矿山选矿厂作为生产用水，立式砂仓内浓密合格的细粒级尾砂浆通过风水造浆活化后自流至搅拌系统，与输送来的胶凝材料和溢流水一起在搅拌系统进行混合搅拌，制备合格的充填料浆自流至井下充填地点。本申请能够对旋流器溢流细粒级尾砂进行合理处置，延长尾矿库服务年限，节省尾矿库建设成本，保证井下采空区安全。

基于重浮联合预先脱泥的氧化锌浮选回收方法 952

 0

本发明提供了一种基于重浮联合预先脱泥的氧化锌浮选回收方法，包括将待选氧化锌矿石预处理后与水混合得到一次矿浆；对一次矿浆进行硫化锌浮选工艺，得到硫化锌精矿和硫化锌尾矿；对硫化锌尾矿进行旋流器串联分级重选脱泥，分离得到重选矿泥和沉砂；对沉砂进行加水调节得到二次矿浆，对二次矿浆进行浮选脱泥工艺，得到浮选矿泥和浮选脱泥尾矿；对浮选脱泥尾矿进行氧化锌浮选工艺，得到氧化锌精矿和尾矿。本发明通过在氧化锌浮选回收工艺中，采用旋流器串联分级重选‑浮选联合脱泥工艺，实现了矿泥的高效稳定脱除，为难选氧化锌矿的浮选回收创造了良好的矿浆环境，极大限度地回收了矿石中的锌资源，对难选氧化锌资源开发利用具有重要的实际意义。

双季铵盐类化合物在硅酸盐矿物浮选上的应用 923

 0

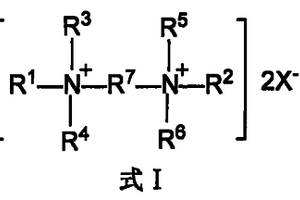

一种双季铵盐类化合物在硅酸盐矿物浮选上的应用，将具有式I结构式的双季铵盐类化合物用作铝土矿或铁矿石反浮选脱硅的捕收剂。式I中：R1和R2为具有6～18个碳的烃基；R3、R4、R5、R6分别为甲基、乙基、－(CH2CH2O)nH或为－(CH(CH3)CH2O)nH，其中n＝1～6；R7为含2～6个碳原子的亚烃基；X为Cl、Br或I。本发明的捕收剂对石英、高岭石、伊利石、叶腊石具有强捕收能力，适合于从铝土矿或铁矿石中反浮选分离出硅酸盐矿物，适宜的浮选矿浆酸碱度范围为pH5～13，根据矿石中硅酸盐矿物含量的变化，其用量在50～500g/t之间。

利用沙漠风积沙二次尾矿复垦土壤的方法 698

 0

本发明公开了一种利用沙漠风积沙二次尾矿复垦土壤的方法，包括以下步骤：(1)将0.1‑0.4mm的粗粒风积沙进行分离，细粒部分在原沙位置进行回填备用；(2)将粗颗粒风积沙进行磨矿选矿提取长石和石英，选矿提取中各步骤的剩余物作为尾矿集中处理，加入絮凝剂进行搅拌浓缩脱水；(3)将步骤2的尾矿压滤后制成滤饼产物；(4)将滤饼产物平铺在步骤1中0.1‑0.4mm筛分剩下的细粒部分上面，通过机械旋耕的方式进一步混合均匀。本发明通过这种方法，既从沙漠风积沙中提取了有用的长石和石英产品，形成了经济效益，又能降低风积沙整体细度，提高了风积沙的保水能力，使大面积的风积沙治理成为可能。

锑的低温熔盐清洁冶金方法 819

 0

本发明公开了一种锑的低温熔盐清洁冶金方法,属有色金属冶金领域,其特征在于将锑精矿和一种与硫亲合力比锑大得多的金属的氧化物在低温惰性熔盐中进行还原固硫熔炼,产出液态金属锑和固硫金属硫化物,后者与未反应物作为固态物形成熔盐渣。大部分惰性熔盐与固态物分离后热态返回熔炼过程,熔盐渣则经“水浸-碳酸化沉淀”过程再生NaHCO3回用,浸出渣经选矿回收固硫金属硫化物精矿出售,或将其焙烧脱硫进行热能利用和烟气制酸,氧化物焙砂则返回熔炼作固硫剂。本发明大幅降低锑冶炼温度,一步产出粗锑,实现硫的回收和硫化物能源利用,在简化流程、降低成本、大幅提高锑直收率的同时,彻底消除低浓度SO2烟气的环境污染,具有低碳、清洁、高效的优点。
