全部
▼
热搜：
845
0
本发明公开了一种有机酸催化提纯微晶石墨的制备工艺，选用纯度为60～80％的微晶石墨矿为原材料，通过选矿、粗碎和细碎得到粒度为400目的微晶石墨粉料，然后将微晶石墨粉料置于盐酸、硝酸、氢氟酸和有机酸配制的混酸中，浸渍12～48h，然后离心分离、洗涤、过滤，然后烘干，即得到有机酸催化提纯微晶石墨。本发明通过有机酸的络合催化作用，大大提升了无机混合酸对微晶石墨的提纯效果，可以将60～80％的微晶石墨提纯至99.5％以上。
754
0
本发明公开一种铜铅硫化矿物的分离方法，属于选矿领域。该方法以铜铅硫化矿物为原料，包括：原矿磨矿，通过浮选方法获得铜铅混合粗精矿，铜铅混合粗精矿加入石灰和硫酸锌作为抑制剂进行精选获得铜铅混合精矿，铜铅混合精矿加入铅矿物抑制剂CMLN（淀粉磷酸酯钠﹕羧甲基淀粉钠=2～4﹕1），Z-200#作为铜矿物浮选捕收剂进行铜铅分离。作为硫化铅矿物的抑制剂CMLN具有选择性好，抑制能力强，用量少，添加方便等优点，使铜铅分离过程不需进行活性炭脱药或机械浓缩脱药，操作流程简单，克服了传统的重铬酸盐法和氰化物法带来的环境污染问题﹑成本高等缺点，为铜铅硫化矿物分离提供了一种简便、高效、环保的浮选分离方法。
803
0
一种铝土矿浮选过程矿浆酸碱度在线预测方法，针对铝土矿浮选矿浆酸碱度调整剂添加点到酸碱度检测点存在较大时滞使酸碱度控制滞后，且酸碱度人工检测效率低的问题，本发明首先建立矿石与碱反应造成的矿石耗碱量回归模型；再根据未与矿石反应的碱在水中水解，和碱性循环水对水解平衡的影响，建立酸碱度机理预测模型；根据酸碱度实测值与机理模型预测值构成的误差时间序列建立误差补偿模型；根据工况变化基于专家规则对误差补偿方向进行修正，利用修正后的补偿值对机理模型进行补偿得到矿浆酸碱度预测值。本发明用于实际生产过程矿浆酸碱度的预测，均方根误差为0.0935，最大相对误差为2.83％,90％的测试样本相对误差位于±2％以内。
830
0

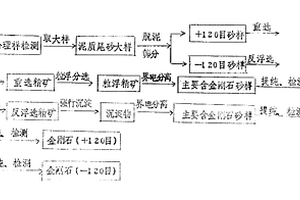

从泥质尾砂中回收细金刚石的方法,它是从天然金刚石的选矿泥质尾砂中提取小于0.2毫米细金刚石方法。按照本发明泥质尾砂经合理样的检测、脱泥、筛分、重选、反浮选、粒浮分选、离心沉淀、界电分离、和提纯检测后,可得到含 杂质小于0.5%的不同粒度级别的金刚石产品。本发明适用于从金刚石含量大于或等于万分之一的泥质尾砂中回收0.2毫米细金刚石。
1054
0
本发明公开了一种含溢晶石层的光卤石型钾盐矿采空区充填方法，包括如下步骤：将选矿后的尾盐和脱水后的老卤混合得到混合料浆；按质量比称取26-75份混合料浆与84-182份地表固体NaCl，搅拌均匀得到充填基材；向充填基材中加入10-11份生石灰，在室温下经充分搅拌后形成充填料浆；将充填料浆输送到地下光卤石矿采空区。本发明投资小，运行费用低，经济合理，安全环保。
1133
0
本发明涉及矿山采矿领域,尤其是利用立式砂仓内全尾砂进行矿山充填时全尾砂的快速浓缩工艺。将选矿厂排出的质量浓度为25%的全尾砂,直接进入立式砂仓,在立式砂仓内进行快速浓缩,配制NPA-060高效絮凝剂,配制PAC助凝剂;NPA-060高效絮凝剂用量为每立方米砂浆1-80g;砂浆性质发生变化时,添加PAC或BAC助凝剂,用量为每立方米砂浆0-100g;界面沉降速度达200mm/min;沉砂质量浓度可达60-70%。本发明省却了复杂的浓密、过滤等脱水过程;实现了立式砂仓内全尾砂的动态沉降、连续制浆,生产能力大;全尾砂浓缩处理后,溢流上清液达到国家工业废水排放标准;全尾砂浆质量浓度达60%以上,满足充填要求,仓底不板结。
919
0
本发明提供了一种新的捕收剂2-乙基-2-己烯醛肟在矿物浮选中的应用。本发明的捕收剂对硫化铜矿、硫化-氧化铜矿、钨矿和锡矿具有强捕收能力，适宜的浮选矿浆酸碱度范围为pH8～13，用作硫化矿浮选捕收剂时，用量在30～200g/t之间，用作氧化矿浮选捕收剂时，用量在200～1500g/t之间。2-乙基-2-己烯醛肟良好的疏水基结构和捕收选择性使其对目的矿石具有强的捕收作用力和良好的疏水上浮能力，适于处理难选细粒矿石，浮选硫化-氧化铜矿时，不需要添加硫化钠等硫化剂即可进行浮选。
1040
0
一种颗粒悬浮浓缩方法及其装置，该方法是将采集的低浓度砂浆通过管道输送到一悬浮器中，低浓度砂浆在悬浮器内处于悬浮状态并具有颗粒滑移运动，在一段时间后，悬浮器内的低浓度砂浆将形成高浓度砂浆，浑水通过溢流管排放，高浓度砂浆通过排放管输送至选矿厂。该浓缩装置包括通过管路依次相连的搅拌槽、进浆泵、悬浮器以及排浆泵，悬浮器包括悬浮筒以及位于悬浮筒上部并相互连通的沉浆箱，悬浮筒通过管路与排浆泵连通。本发明具有结构简单、操作方便、无动力消耗、设备投资和营运费用低等优点。
937
0
本发明公开了一种固废基催化剂及其制备方法和应用。将锰渣和秸秆混合球磨，即得固废基催化剂。该固废基催化剂能够快速、高效活化过硫酸氢钾复合盐降解选矿废水中COD，具有较高的实际应用价值。该固废基催化剂的制备充分利用了固体废弃资源，达到了以废治废的目的，且制备过程简单，原料成本低，有利于工业化生产应用。
662
0

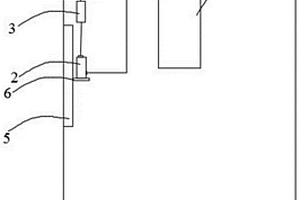

本发明提供了一种浓密机强制稀释系统，包括浓密机、抽水设备以及设置于抽水设备上方的电动葫芦；电动葫芦的电控制信号被接至充填站自动化控制系统中；浓密机的仓顶设置有用于监控电动葫芦的高度的视频监控系统，自动化控制系统根据视频监控系统采集的视频信息远程控制电动葫芦以实现对抽水设备的操控，进而实现控制抽水设备将浓密机内的清水抽出对选厂尾砂浆进行强制稀释。本发明提供的浓密机强制稀释系统，极大地提高了尾砂沉降浓缩的效率；并且该装置具有结构简单合理、安装使用方便、经济成本低、适应性好的优点，在对用于湿法冶金、选矿厂、化工厂等需要固液富集分离的生产场所有极大的推广意义。
772
0
本发明公开了一种高品位氧化铜精矿的制备方法。该制备方法依次包括复杂氧化铜原矿磨矿，硫化铜浮选，氧化铜浮选，氧化铜浮选包括：粗选，向硫化铜浮选后得到的硫化铜浮选尾矿中加入浮选药剂，混合、搅拌、分离得到粗精矿和粗选尾矿；以及精选，向粗精矿中加入脉石矿物抑制剂进行搅拌，脉石矿物抑制剂为卤代乙基磺酸钠。本发明通过在氧化铜浮选的精选过程中加入卤代乙基磺酸钠作为抑制剂，使得杂质脉石矿物亲水，从而在精选过程中提高目的矿物与杂质脉石矿物的分离效果。该方法大幅度地降低了氧化铜精矿中的二氧化硅、氧化钙和氧化镁等杂质脉石矿物的含量，得到了高品位氧化铜精矿。该选矿工艺成本较低，操作简单可行。
1005
0
一种浮选泡沫图像视觉监控装置,用于选矿过程监测及优化控制领域。本发明的监控装置由高分辨率工业摄像机、高频光源及计算机等硬件设备构成,通过调试安装各个硬件设备,特别是双防护罩的安装使装置达到IP65防护等级,在装置性能方面,达到获取高质量泡沫图像及实时处理要求。图像采集方法为工业摄像机获取浮选槽泡沫层图像,将视频信号数字化并生成数字视频信号,通过光纤接口和光纤传输至图像转换卡。图像转换卡将摄像机的协议数据转化为适于计算机处理的数字信号,并通过硬件驱动程序接口读取至计算机内存,图像处理应用程序读取泡沫图像并进行分析处理。
842
0
本发明属于矿物浮选领域，具体公开了一种辉钼矿和方铅矿选择性浮选分离的方法，将包含辉钼矿和方铅矿的待选矿物在含有抑制剂(R1‑X1‑CO‑C(X)‑CO‑X2‑R2)的浮选药剂中进行浮选，选择性抑制其中的方铅矿，获得富集有辉钼矿的精矿，和富集有方铅矿的尾矿。本发明还提供了用于辉钼矿和方铅矿选择性浮选分离的药剂。本发明所述的抑制剂，能够高选择性靶向方铅矿，且基本不影响辉钼矿，可利于方铅矿和辉钼矿的高选择性分离，此外，本发明方法未使用任何捕收剂、分散剂或活化剂，有效降低了浮选成本，仅采用简易药剂制度(只含本发明抑制剂和起泡剂)即可实现Mo‑Pb混合硫化矿的绿色、高效浮选分离。
830
0
一种海泡石橡胶补强剂及制备方法,系利用低品位海泡石原矿,经选矿、烘干、粉碎、加入适量的有机物乳液混合,搅拌、烘干、粉碎等工序而制得,是一种新型橡胶补强材料,能部分取代橡胶中的炭黑和白炭黑,本方法制备简单、成本低、补强效果好,适用于黑大底、网鞋底、浅色底胶鞋等橡胶制品使用。
832
0

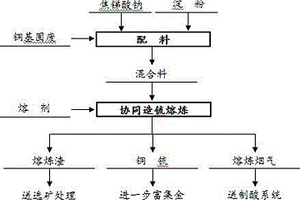

一种铜基固废协同造锍熔炼强化富集贵金属的方法，首先将焦锑酸钠和淀粉混合制粒后再与铜基固废混合，控制混合物料中锑、铜和硫的含量在要求范围，其次加入熔剂后在高温下通入富氧空气氧化熔炼，焦锑酸钠中的Sb(Ⅴ)被淀粉还原为金属并与铜基固废中的贵金属作用后富集于铜锍中，熔炼渣送选矿处理。本发明的核心首先是利用焦锑酸钠高温挥发性小和易被淀粉还原的性质，在协同造锍熔炼过程使焦锑酸钠还原为金属锑并与贵金属结合为锑合金，其次利用铜锍对锑合金有一定的溶解度，使锑合金初步富集于铜锍，最终实现铜基固废协同造锍熔炼过程高效富集贵金属的目的。本发明具有原料适应性强、贵金属回收率高和工艺流程简单的优点。
709
0
一种改性尾矿粉体的制备及该粉体用作聚合物填料的方法。粉体的制备过程为:将选矿尾矿置于湿法搅拌磨,粉磨后的浆料压滤、烘干、粉碎得超细粉体。再将该粉体加入可加热的高速搅拌改性机中,可得到容重为2.50G/ML左右、粒度分布较窄的功能粉体材料。改性尾矿粉体用作聚合物填料的方法为,将改性尾矿粉体加入混合后的PVC和稳定剂混合物中,搅拌,造粒,得聚合物母粒。本发明制备改性尾矿粉体的方法工艺简单,原料为固体残渣,容易获得,且生产条件较为宽松;利用该粉体作为聚氯乙烯制品中填料,既有利于降低生产成本,也有利于解决固体废渣带来的环境污染问题。
1058
0

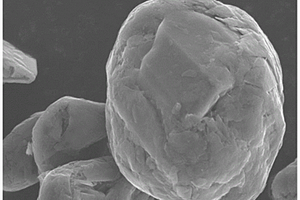

本发明涉及一种高性价比微晶石墨负极材料的制备方法，选用石墨化度>92％的微晶石墨矿为原材料，通过选矿和粗碎得到粗料，再用混合酸进行浸渍，离心分离得到酸洗料，将酸洗料经多次洗涤、过滤、烘干、细碎，得到微晶石墨细料；将微晶石墨细料与液态高温沥青混捏成混捏料，经辊压得到复合块料；将复合块料经破碎、分级、石墨化、除磁筛分，得到高性价比微晶石墨负极材料。本发明同时解决了现有微晶石墨加工制粉收率低、设备多、成本高、难以产业化的难题。
811
0
一种将钡渣无害化并回收钡盐的方法，包括以下步骤：钡渣无害化；离心分选；浓缩；泡沫浮选粗选；泡沫浮选精选。本发明利用磷化工厂渣库中的酸性水，高效的固化钡渣中的可溶性钡，大幅度降低了钡渣中有害离子的浓度，能够满足我国危险废物填埋污染控制标准要求GB18958‑2001；在实现钡渣无害化的同时，采用离心选矿+泡沫浮选联合工艺，有效的回收了钡渣中的有用钡盐矿物，其钡精矿干基中BaO品位≥50%，可以作为钡化工的原料，实现了资源的高效综合利用，减少了尾渣的排放。
1115
0
本发明公开了一种锂云母高效浮选捕收剂及其应用。所述的锂云母捕收剂按照质量份数，包括以下组份：烃基磺酸盐30~48份、油酸钠10~17份、烷基多胺醚10~15份、聚氧乙烯失水山梨醇脂肪酸酯8~12份、单宁12~16份。所述的锂云母浮选的方法包括一次粗选、一~二次扫选和二次精选，以所述组合捕收剂浮选锂云母，不需要预先脱泥，不需要加pH调整剂、分散剂、抑制剂，本发明具有工艺流程和药剂制度简单、药剂成本低、浮选效率高、浮选泡沫量少且清爽、对矿泥适应性好等优点，实现了中性浮选矿浆体系下锂云母的高效浮选回收，获得锂云母精矿富集比5以上，Li2O回收率大于88%，能显著提高锂云母资源利用率。
897
0
本发明涉及一种从含钪角闪石精矿中提取钪的方法，包括以下步骤：将含钪角闪石通过选矿处理，得到钪精矿；将钪精矿进行破碎，并磨制成粉末，得到钪精矿粉末；将钪精矿粉末与浓硫酸混合，得到一次矿浆；将一次矿浆在一定的温度下熟化，得到熟化后的钪精矿；将熟化后的钪精矿与水混合，得到二次矿浆；将二次矿浆在一定温度下搅拌浸出，得到浸出液；将浸出液过滤得到上清液，再从上清液中直接提取钪。本发明在提取钪的过程中不需要额外再对稀土矿物进行焙烧处理，而且在浸出过程中不再需要矿物酸作为浸出剂来提取钪，简化了生产工序，降低了生产成本。该方法清洁、简单、易操作，适于大规模推广应用。
1111
0
本发明公开了一种从卤水中提取锂的工艺，包括以下步骤：对原卤进行硫酸酸化，在提取硼酸的同时，使卤水中的硫酸根浓度增大，直到促使硫酸盐结晶；充分中和提硼过后的酸化卤水中的过量酸；让卤水在盐田自然蒸发结晶，结晶出硫酸锂、硫酸镁和氯化镁的混合物；利用硫酸锂的密度比硫酸镁和氯化镁都要大的物理特性，运用选矿学中的重介质重选原理，将锂盐和镁盐分开，以达到分离镁和锂的目的；然后采用烧碱沉镁和纯碱沉锂分别得到氢氧化镁和碳酸锂产品。本发明完全不需要喷雾干燥和煅烧程序，极大地减少了能源的消耗，可以降低70％的生产成本，且工艺流程简单，过程中少有化学反应，不会因流程复杂造成产品质量难以控制，而且环保无污染。
本发明属于矿物浮选领域，具体公开了一种将方铅矿、闪锌矿中的至少一种矿物与辉钼矿浮选分离的方法，将包含辉钼矿、还包含方铅矿和/或闪锌矿的待选矿物在包含式A抑制剂的浮选药剂中进行浮选，控制浮选的pH小于或等于10，获得钼精矿。此外，本发明还提供了包含式A抑制剂的浮选药剂。本发明方法，可以在不使用任何捕收剂、分散剂和活化剂的前提下，即可实现钼‑铅‑锌硫化矿至少一种的浮选分离。
902
0
本发明公开了一种改性电解二氧化锰废渣催化剂及其制备方法和应用。将电解锰渣进行煅烧后，采用酸溶液进行浸渍，即得改性电解二氧化锰废渣催化剂。该催化剂能在宽pH范围内催化双氧水或过硫酸盐快速、高效氧化去除水体中抗生素、染料和选矿废水中浮选药剂，且该催化剂的制备方法以冶金废渣为原料，成本低，制备过程简单，具有较好生产和应用前景。

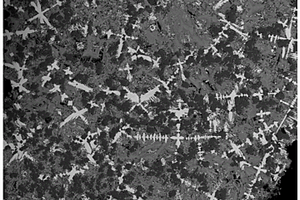

本发明公开了一种从含铁、铌、稀土多金属矿中富集回收铌、稀土、钛的方法，包括如下步骤：将含铁、铌、稀土多金属矿、造渣剂、还原剂按100:(2～100):(0～30)的质量比进行混合配料；将配料投入到熔炼炉内熔炼，产出炉渣和烟气；通过控制配料中的组成及炉内氧势，并监控熔炼产出物的组分、铁的回收率来调整炉内氧势及CaO/SiO2质量比至合适的范围，CaO/SiO2质量比2.5～6.0；将产出炉渣排入到渣包中，冷却结晶；将获得的炉渣破碎后细磨，获得渣粉；将获得的渣粉采用选矿工艺处理，获得高品位含铌、稀土、钛的复合精矿。本发明的方法步骤简单、操作方便、经济效益好，可得到综合回收多种有价金属的复合精矿。
944
0
本发明公开了一种铌粗精矿生产高品位铌精矿的方法，包括如下步骤：将铌粗精矿、造渣剂、还原剂按100:(0‑50):(2‑25)的质量比进行混合配料；造渣剂不为0；将所得的配料投入到熔炼炉内熔炼，熔炼产出含铁合金、炉渣和烟气；通过控制配料组成及炉内氧势，并监控熔炼产出物的组分、铁的回收率来调整炉内氧势及CaO/SiO2质量比至合适的范围；含铁合金中Fe的回收率控制在10％～55％，炉渣的CaO/SiO2质量比控制在0.3～0.7；将产出炉渣排入到渣包中，冷却结晶；然后破碎后细磨，将获得的渣粉采用选矿工艺处理，获得高品位铌精矿。本发明工艺简单，操作易行，成本低，可利用铌粗精矿生产高品位铌精矿。
812
0
硫化铅锌矿原生电位浮选技术。本发明将硫化矿 在磨矿给药条件下，在磨机中发生各种复杂的电化学反应形成 的矿浆原生电位，作为硫化矿选择性浮选分离的矿浆电位判 据，利用硫化矿磨矿—浮选矿浆中固有的电化学行为即氧化— 还原反应引起的电位变化，通过调节和控制矿浆pH值、捕收 剂、浮选时间等传统操作参数，从而达到调节和控制矿浆电位。 利用本发明，提高矿物分离选择性；使硫化铅锌矿的工业浮选 由传统的捕收剂泡沫浮选向电位调控浮选发展，解决贫、细、 杂多金属硫化矿浮选分离问题；平均提高金属回收率5％以上； 降低药剂消耗20～30％；提高系统处理能力30％以上。
1028
0
本发明公开一种硫化铜钼浮选混合精矿浮选分离的方法，该技术属选矿技术领域。该方法以硫化铜钼浮选混合精矿为原料，采用高效环保铜矿物抑制剂氧肟酸淀粉抑制硫化铜矿物，浮选硫化钼矿物，进行铜钼浮选分离。氧肟酸淀粉中的肟基能与硫化铜矿物表面的活性质点Cu2+结合，生成稳定的五元螯合环，螯合物另一端淀粉基团上的羟基等极性基可以通过氢键与水分子缔合，使硫化铜矿物亲水，抑制硫化铜矿物。同时氧肟酸淀粉巨大的亲水分子能把铜矿物表面吸附的疏水的捕收剂分子掩蔽，而不需要排除铜矿物表面吸附的捕收剂，使硫化铜钼浮选混合精矿浮选分离无需机械脱药或浓缩脱药。氧肟酸淀粉作为抑制剂抑制铜矿物，能大幅度降低硫化钠的用量，不需进行机械脱药或浓缩脱药，降低了铜钼分离的药剂成本，简化了铜钼浮选分离的工艺流程，取得了良好的分离效果，提供了一种环保高效的硫化铜钼浮选混合精矿浮选分离的方法。
696
0
本发明涉及资源综合利用领域，尤其涉及一种除尘灰或瓦斯灰的回收利用方法。包括步骤a)将除尘灰或瓦斯灰加入水中，之后进行搅拌调浆，搅拌过程中持续以一定速率通入空气，结束后加入分散剂分散；b)以柴油为捕收剂，松油醇为起泡剂浮选脱炭；c)对脱碳矿浆浮选铅银硫化矿物，之后硫化浮选铅银氧化矿物，将第一粗精矿以及第二粗精矿合并进行精选，得到铅银精矿；d)对二次浮选矿浆进行处理，分离其中的含铁矿物；e)将尾矿经过滤、洗涤、烘干后作为水泥骨料。本发明所提供的除尘灰或瓦斯灰的回收利用方法，能够将除尘灰或瓦斯灰中的铅、银等元素大量回收，工艺简单，操作方便，回收率高，能够实现除尘灰或瓦斯灰的高效综合利用，经济效益高。
本发明公开了一种基于镁锂硫酸盐晶体形态及密度和溶解度差异的镁锂分离工艺，包括以下步骤：首先使卤水中的硫酸根浓度增大，直到促使硫酸盐结晶；利用硫酸锂的密度比硫酸镁都要大的物理特性，运用选矿学中的重介质重选原理，将锂盐和镁盐分开，以达到分离镁和锂的目的；然后利用溶解度差异分理出部分镁盐；最后采用纯碱沉锂得到碳酸锂产品。本发明完全不需要喷雾干燥和煅烧程序，极大地减少了能源的消耗，可以降低70％的生产成本，且工艺流程简单，不会因流程复杂造成产品质量难以控制，而且环保无污染。
中冶有色为您提供最新的湖南长沙有色金属选矿技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
