贵州贵阳有色金属加工技术理论与应用

气体渗透法实现缺锂正极材料再生的装置 796

 0

一种气体渗透法实现缺锂正极材料再生的装置，包括安装在一起的物料系统、注锂系统、蒸发罐、氩气储罐、引风机、旋风分离器、送风机、冷却器、过滤器、真空泵组、收集罐A、收集罐B、安全阀、电磁阀、止回阀、注锂管、布袋除尘其、流量计。本发明工作时在相关机构共同作用下，锂蒸气能进入反应器中，物料系统将缺锂正极材料粉末注入到物料法兰物料管中，并在来自主管道中氩气的携带下进入反应器中，缺锂正极粉料与锂蒸气在反应器中充分混合均匀，并将锂渗透到正极材料中，补充其缺失的锂，实现缺锂正极材料再生，获得的材料能重新用于锂电池的生产，实现缺锂正极材料的回收利用，产生良好的经济效益，本发明载气可循环使用，降低了运行成本。

锂离子电池极柱焊接防震结构 695

 0

本实用新型涉及一种锂离子电池极柱焊接防震结构，包括底座，所述底座前后对称焊接有固定块，所述底座顶部设有锂离子电池芯，所述锂离子电池芯右侧对称设有接触片，所述锂离子电池芯上方设有顶盖，所述固定块左右两端均设有第一螺纹孔，所述底座右侧设有锂离子电池前盖，所述锂离子电池前盖右侧设有极柱，所述极柱数量为两个，所述极柱贯穿连接锂离子电池前盖，所述锂离子电池前盖右侧对称设有第二螺纹孔，所述锂离子电池前盖顶部对称设有第三螺纹孔，所述底座左侧设有锂离子电池后盖，所述锂离子电池后盖右侧对称设有第四螺纹孔，所述接触片上设有孔槽，防震效果全面，实用性强。

锂离子电池正极材料及制法和应用 621

 0

本发明属于锂离子电池技术领域，涉及一种锂离子电池正极材料及制法和应用。本发明正极材料具有多孔结构，其中，孔径2‑20nm的介孔孔体积占总孔体积的90％以上，其包括将原料混合后至少进行两次烧结和两次粉碎制得。与常规的锂离子电池正极材料相比，本发明的锂离子电池正极材料含有的孔主要为介孔，且介孔的孔径主要在2‑20nm范围内，颗粒内部几乎不存在大孔，颗粒与颗粒之间的孔分布相对合理，能给锂离子传输提供有利的通道，因此能够提供较高的容量，同时电池循环过程中阻抗的增加相对较小。

模板法制备纳米钛酸锂的方法 743

 0

本发明公开了一种模板法制备纳米钛酸锂的方法,将工业钛盐加入到水中,使工业钛盐完全水解得到透明的水溶液A;向A中加入4份氢氧化钠进行中和反应,得到偏钛酸沉淀B;用蒸馏水洗涤B中所含的工业钛盐的酸根离子,得到凝胶状的偏钛酸C;向C中加入氢氧化锂及有机模板进行混合得到前躯体D;将D烘干脱水得到纳米二氧化钛、氢氧化锂及有机模板的混合物E;向E中加入有机溶剂使有机模板溶出并回收,得到作为二次模板的纳米二氧化钛及氢氧化锂的混合物F;将F进行煅烧得到纳米钛酸锂。本发明采用模板法来制备钛酸锂,选用工业钛盐及氢氧化锂为原料,市售有机化合物为模板材料,制备纳米钛酸锂,能节约了生产成本,保证产品准确的锂钛比。

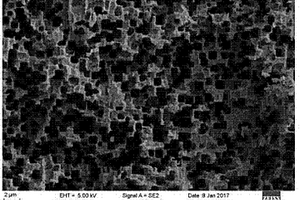

优化锂离子电池正极片的制备方法 630

 0

本发明公开了一种优化锂离子电池正极片的制备方法，通过对高纯铝箔的电化学扩面腐蚀及电聚合表面改性处理之后，在铝箔表面产生了致密的微米级隧道孔洞，以此为模板，利用产生的这种特殊的隧道孔微化学环境，通过在液相体系中进行反应结晶，在孔洞中制备出具有导电活性的空心一维纳米级磷酸铁；从而直接制备出锂离子电池的正极片，该正极片材料的制备方式，降低了正极材料和铝箔集流体之间产生的接触内阻，减小了锂离子及电子迁移阻力，提高了锂离子电池的电容量及倍率，改善了锂离子电池充放电的循环性能，从而在整体上提高了锂离子电池的循环使用寿命。

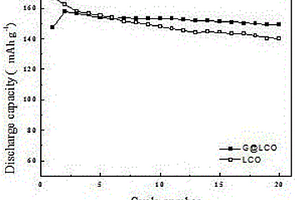

石墨烯包覆钴酸锂电极的制备方法 669

 0

本发明公开了一种石墨烯包覆钴酸锂电极的制备方法。包括有以下步骤：（1）钴酸锂电极片的制作：将钴酸锂粉末、导电添加剂和粘结剂充分混合研磨成浆料，将浆料涂敷在集流体上，烘干，得钴酸锂电极片；（2）将石墨烯溶解于乙醇中，得包覆溶液；（3）将钴酸锂电极片浸入包覆溶液中，搅拌包覆后，取出，得包覆后的电极；（4）将包覆后的电极放入鼓风干燥箱中干燥，然后放入真空干燥箱干燥，冷却，得石墨烯包覆钴酸锂电极。本发明具有方法简单，能在电极表面形成石墨烯包覆层，从而抑制电极表面副反应，稳定电极表面结构，提高其循环性能的有益效果。

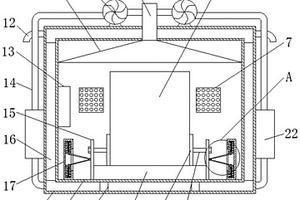

智能型防潮锂电池 798

 0

本发明公开了一种智能型防潮锂电池，涉及锂电池技术领域，针对现有的锂电池无法在潮湿环境中工作的问题，现提出如下方案，其包括壳体，所述壳体的内侧底部固定连接有多个连接块，多个所述连接块的上端共同固定连接有内壳，所述壳体与内壳的侧壁之间固定连接有干燥条，所述内壳的内侧底部固定连接有两个互相对称的固定套，两个所述固定套的内侧上、下均固定连接有弹簧，多个所述弹簧的一侧均固定连接有与固定套滑动套接的滑块，多个所述滑块的一侧均固定连接有连接杆，本发明结构简单，可以快速将锂电池周围潮湿的空气进行干燥，并且可以使得锂电池产生的热量排放到空气当中，使得锂电池的散热效果更好，使用方便。

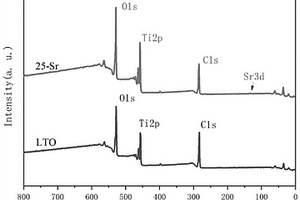

锶掺杂钛酸锂材料及其制备方法和应用 862

 0

一种锶掺杂钛酸锂材料及其制备方法和应用，其主要涉及电池材料领域。本发明通过对钛酸锂材料进行锂位掺杂并限定锂源、钛源和锶源的原子摩尔比例，使得部分锂原子点位被锶原子取代，进而使得钛酸锂晶格变大，扩大了锂离子扩散通道，减少了锂离子扩散阻力；本发明通过制备方法的工艺控制，制备出了形貌可控的二维层片结构的钛酸锂材料，增加了负极材料与电解液的接触面积，缩短了锂离子在材料内部的扩散路径，有效提高了材料的比容量，并减轻充放电时锂离子嵌脱造成的结构破坏。另外，本发明提供的锶掺杂钛酸锂材料的制备方法简单易操作，所得产物形貌结构可控，比容量大，循环和倍率性能好，利于工业化应用，故具有重要的商业推广价值。

氢氟酸浸出富集铝质岩中锂元素的方法 1055

 0

本发明公开了一种氢氟酸浸出富集铝质岩中锂元素的方法，包括将铝质岩破碎至-0.074mm，采用氢氟酸对铝质岩中锂元素进行搅拌浸出，搅拌强度为300r/min，氢氟酸浓度为5%~17%，氢氟酸与铝质岩的液固比为1:4~1:10，反应温度为25℃~75℃，反应时间为15min。本发明采用氢氟酸作为浸出剂，能有效浸出富集铝质岩中的锂，锂浸出率达90%以上，同时大大减少了浸出液中主要杂质离子铝离子的含量，有利于后续浸出液的除杂处理；且该方法具有锂浸出率高、成本低、操作简单、浸出时间短等优点。

透光蒸压加气锂渣混凝土砌块的制作方法 994

 0

本发明公开了透光蒸压加气锂渣混凝土砌块的制作方法，在该透光陈积粉煤灰加气混凝土砌块中，锂渣/锂渣混凝土再生粉40~55份，水泥10~30份，磷石膏8~15份，石灰10~15份，硅砂4~8份，铝粉0.05~1份，7色亚克力棒占面积的10~30%。亚克力棒的布置形式可以是方形（单层或多层组合）、圆形（单层或多层组合）、数字（单个0~9或多个数字组合）亚克力棒的颜色可以是单色（红、橙、黄、绿、蓝、靛、紫）或者多色组合，研制出的透光蒸压加气锂渣混凝土砌块满足A3.5级的要求。本发明采用40~55%的锂渣/锂渣混凝土再生粉研制出透光砌块，降低了锂渣和废弃锂渣混凝土的污染作用，同时也拓宽了砌块的种类，可做高层框架填充墙，具有较大的社会、经济和环保效益。

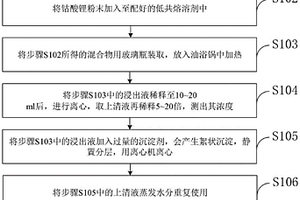

基于低共熔溶剂的废旧锂离子电池的钴酸锂闭环回收方法 590

 0

本发明属于有价金属回收技术领域，公开了一种基于低共熔溶剂的废旧锂离子电池的钴酸锂闭环回收方法，采用氯化胆碱‑草酸体系的低共熔溶剂在不同温度不同时间下浸出钴酸锂粉末，稀释后测定其浓度；接着加入过量的去离子水，静置离心后，上清液蒸干水分循环利用，沉淀物干燥后退火形成Co3O4前驱体，进一步焙烧后得到再生钴酸锂材料。本发明的制备方法安全环保、生产成本低、设备资金投入少，在保证浸出效率高的同时，还具有溶剂易于循环利用、钴回收流程闭环的创新点。本发明构建了ChCl:OA DES还原强化浸出、钴离子草酸盐沉淀、氧化再生的绿色回收工艺；可通过添加去离子水实现钴沉淀分离和蒸发去离子水实现溶剂的可逆回收。

真空制备锂离子电池磷酸铁锂正极材料的方法 584

 0

一种真空制备锂离子电池磷酸铁锂正极材料的方法，是配料后进行混料和活化，将混合物料在真空炉内烧结，快速冷却即得高性能的磷酸铁锂正极材料；具体工艺步骤：1.将原料按比例混合配料，经球磨活化，得到混合物料；2.将混合料置于真空罐内，抽真空，再注入保护气体，如此循环直到氧含量达到要求为止，恒温焙烧；3.将物料快速冷却，分级包装，即制得LiFePO4正极材料。本发明优点:在真空下促进气态产物产生，降低反应温度和时间，从而降低能耗和成本；减少惰性保护气体用量，降低二价铁氧化，提高产品性能；物料快速冷却以减少降温时间、提高材料振实密度；避免材料中碳含量损失，提高批次稳定性。适用于生产磷酸铁锂正极材料。

制备高纯度三水碘化锂联产硫酸锂的方法 604

 0

本发明公开了一种由含碘溶液制备高纯度三水碘化锂联产硫酸锂的方法。它是以含碘溶液为原料，经预处理后在一定条件下反应，所得滤液使用负压真空浓缩，直至出现大量晶体，所得晶体用一定量的乙醇或丙酮等有机溶剂萃取洗涤，滤饼即为副产品硫酸锂晶体，滤液经真空浓缩并低温结晶即得产品三水碘化锂。本方法所得产品色泽好、纯度可达99%以上，与进口产品质量相当，可广泛应用于锂电池制造领域；副产品硫酸锂经后续净化处理后也能达到较高纯度作为产品出售，具有一定的经济价值。利用此法制备三水碘化锂，原料利用率高、工艺流程短且无废弃物排出，是一种经济效益好、环境污染少的绿色环保型生产工艺。

防爆锂电池顶盖板及防爆安全锂电池 855

 0

本实用新型属于电池技术领域，且公开了一种防爆锂电池顶盖板及防爆安全锂电池，包括防爆盖板，所述防爆盖板的外表壁开设有凹槽，且防爆盖板的端部安装有对接板，所述对接板靠近防爆盖板的一侧对称连接有第二插板，所述防爆盖板的端部两侧对称开设有与第二插板相适配的第二插槽，所述防爆盖板的底端安装有顶板，本实用新型通过在顶板上增设防爆盖板，能够有效增加锂电池顶盖板的保护性能，其中，通过第一插板和第一插槽的配合，在顶板和防爆盖板对接时，可使第一插板插设进第一插槽内，增加了对接的准确性，避免发生偏差，此外，通过第二插板和第二插槽等的配合，可实现对接板的自由拆卸，便于凹槽内活动板的安装与拆卸。

锂离子电池正极材料的锰酸锂的制备方法 953

 0

本发明公开了锂离子电池正极材料的锰酸锂的制备方法，其将以化学纯MnC03和电池级的Li2C03按4.6 : 1质量比配料，掺入化学纯的MnC03?和电池级的Li2C03两种总质量数的2%的混合稀土；置于球磨机中混合粉碎，在物料过200目筛-300目筛后，将物料放入电炉中，以2℃-4℃/min升温至600℃，在此温度下保温6h，然后升温到800℃-850℃，在此温度下保温18h，自然缓慢冷却，得到用于锂离子电池正极材料的锰酸锂粉末。其具有不仅耐高温性能好、循环性能及比容量满足锰酸锂实现工业化规模生产要求；而且其工艺简单、流程短、生产成本减少。

一体化锂电太阳能路灯锂电保护装置 801

 0

本实用新型公开了一种一体化锂电太阳能路灯锂电保护装置,包括锂电池、光电板、灯泡、第一电阻至第五电阻、第一电容至第三电容、第一二极管、第二二极管、整流器、第一三极管、第二三极管、继电器和时基集成芯片，当光电板工作异常或者意外损坏而导致电位过高时，直流电压经第四电阻和第五电阻限流，送至第三电容滤波及整流器整流后，触发第二三极管导通，时基集成芯片输出低电平，第一三极管截止，继电器的常开触点开关断开，将锂电池与灯泡断开，有效地保护锂电池不受损坏。本实用新型能够在光电板发生异常的时候及时对锂电池进行保护，在启动时延时打开，避免大幅度放电，能够有效的保护锂电池，提高锂电池的使用寿命，具有推广应用的价值。

锂离子电池微波处理装置和包含其的废旧锂离子电池处理系统 783

 0

本实用新型提供了一种锂离子电池微波处理装置和包含其的废旧锂离子电池处理系统。本实用新型锂离子电池微波处理装置包括：封闭式结构主体，以及设置于封闭式结构主体内的微波装置；其中，所述微波处理装置对破碎后的锂离子电池进行微波辐照处理。本实用新型中，通过设置微波辐照装置，从而能够将破碎后锂离子电池中的含碳电解质、隔膜，以及正负极粘结剂等有机物进行炭化处理，通过进一步的分选，能够将废旧锂离子电池中的正负极材料和极片等金属成分进行有效回收，同时还不会产生有机物污染。

利用含锂铝质岩制备碳酸锂的方法 904

 0

本发明公开了一种利用含锂铝质岩制备碳酸锂的方法，S1，将含锂铝质岩和硫磷混酸浸出剂混合，浸出，过滤得到含锂浸出液；S2，加入双氧水，搅拌，加入氨水溶液调节pH，补加水稀释，过滤得到含锂净化液；S3，蒸发浓缩，形成热的饱和溶液，冷却结晶，析出硫酸铵和磷酸二氢铵混合晶体，得到含锂浓缩液；S4，加入氯化镁，再逐渐添加氢氧化钠溶液调节pH，搅拌，在常温下反应，反应结束后，过滤，得到除磷滤液；S5，将除磷滤液加热浓缩，加入固体碳酸钠，反应结束，趁热过滤，用开水洗涤沉淀，烘干得到碳酸锂。本发明采用化学沉淀法，以氨水为铝沉淀剂，以镁盐为磷沉淀剂，实现锂铝分离和锂磷分离，最终制得碳酸锂。

偏钛酸锂包覆钛酸锂电极材料方法 913

 0

本发明公开了一种偏钛酸锂包覆钛酸锂电极材料的制备方法，包括如下步骤：(1)将醇类和钛源混合，搅拌，然后向其中加入阳离子表面活性剂，得A品；(2)将锂源溶于水中搅拌，得B品；(3)将A品加入B品中，得到前驱体溶液C品；C品烘干后得到前驱体粉末D品；(4)将D在保护气氛下进行焙烧，然后在空气条件下退火，得偏钛酸锂化学包覆的钛酸锂负极材料。本发明制得的钛酸锂负极材料具有大倍率下容量高，循环稳定性好的特点。

离子交换法提取碳酸盐粘土型锂矿中锂的方法 788

 0

本发明公开了离子交换法提取碳酸盐粘土型锂矿中锂的方法，属于锂的提取技术领域，该方法采用铁盐为提取剂，与矿石发生离子交换反应，浸出锂到溶液中；具体包括以下步骤：将粘土型锂矿进行破碎、磨粉，进行高温焙烧活化后，用铁盐溶液在加热条件下进行离子交换反应，采用过滤进行固液分离，所得滤液即为含锂溶液，锂的提取率最高可达90％以上，同时具有成本低、效率高、环境友好、工艺简单等特点，所得溶液接近中性，主要含铝和少量铁等杂质，便于后续分离纯化；本发明为碳酸盐粘土型锂矿这种新型锂资源的开发利用提供了一条重要的新途径。

磷酸金属锂盐材料的处理方法及由该方法得到的磷酸金属锂盐材料 986

 0

本发明涉及锂离子电池领域，公开了一种磷酸金属锂盐材料的处理方法及由该方法得到的磷酸金属锂盐材料。本发明的方法包括：将磷酸金属锂盐材料在弱氧化性气氛下进行热处理。采用本发明的方法处理磷酸金属锂盐材料，几乎不会恶化材料的首次放电克比容量等电化学性能，但会明显降低材料的比表面积、饱和吸水量和吸水速度。

磷酸铁锂的制备方法及磷酸铁锂 1060

 0

本发明提供了一种磷酸铁锂的制备方法，其特征在于，包括：S1、准备锂源和磷铁源；所述磷铁源为含有磷元素和铁元素的化合物或所述化合物的混合物；所述化合物中，磷元素以正五价形式存在，铁元素以正二价形式存在，所述磷与铁的摩尔比为1:1；并且，以锂与铁的摩尔数计，所述锂源和磷铁源的摩尔比为1:1；S2、将上述锂源和磷铁源在水存在的情况下进行搅拌，得到悬浮液；S3、将悬浮液在密封环境中，于120-300℃、0.2-9Mpa下反应1-48h，然后冷却；S4、从反应后的悬浮液中分离出固体物质，得到磷酸铁锂。同时，本发明还公开了通过上述方法制备得到的磷酸铁锂。本发明提供的方法制备得到的磷酸铁锂正极活性材料的电化学性能一致性好。

碳酸锂包覆钴酸锂复合电极的制备方法 620

 0

本发明公开了一种碳酸锂包覆钴酸锂复合电极的制备方法。包括有以下步骤：（1）将钴酸锂粉末、导电添加剂和粘结剂混合研磨成浆料，涂敷在集流体上，干燥，得到钴酸锂电极片；（2）将碳酸锂溶解于去离子水中，静置，取上清液，得包覆溶液；（3）将钴酸锂电极片浸入包覆溶液中，搅拌包覆后取出，得包覆后的电极；（4）将包覆后的电极放入鼓风干燥箱中干燥，然后放入真空干燥箱中干燥，得碳酸锂包覆钴酸锂复合电极。本发明具有在钴酸锂电极表面预置了一层碳酸锂包覆层，不影响钴酸锂电极内部锂离子及电子传输的同时，抑制其表面副反应，改善电极性能的有益效果。

用低品位α锂辉石为原料直接提取锂的方法 971

 0

用低品位α锂辉石为原料直接提取锂的方法，该方法包括:（1）将原料低品位α锂辉石、固体或液体含氟物、硫酸按配比投入到熟化反应器中，预反应后再进行反应，或者不经预反应直接进行反应，反应完全后，产生气体SiF4；锂以硫酸锂的形式存在于反应固相之中；（2）用水浸取反应固相得到含硫酸锂的溶液；（3）过滤浸取液，调节滤液pH以除去离子状态的杂质，过滤即得到纯净的硫酸锂滤液；（4）将硫酸锂滤液蒸发浓缩，除去水分后加入纯碱沉淀锂离子，再用常规方法干燥，得到锂盐产品。本方法解决了利用天然低品位α锂辉石提取锂的难题，有效地实现了低品位α锂辉石资源的利用，操作简单，效果好，能耗低，适用于以天然α锂辉石为原料提取锂的企业。

锂离子电池正极材料及锂离子电池 726

 0

本发明涉及一种锂离子正极材料及锂离子电池，所述正极材料通式为LiaNixCoyMnzMbO2，其中：1.0≤a≤1.2；0.00≤b≤0.05；0.30≤x≤0.60；0.10≤y≤0.40；0.15≤z≤0.30；x+y+z＝1；M元素选自Mg、Ti、Al、Zr、Y、W、Mn、Ba及稀土元素中的一种或两种以上；其中，所述正极材料在扫描电子显微镜下，由10颗以下一次单晶颗粒团聚成的二次颗粒和大于10颗一次单晶颗粒团聚成的二次颗粒组成，其中，10颗以下一次单晶颗粒团聚成的二次颗粒的面积百分数大于80％，大于10颗一次单晶颗粒团聚成的二次颗粒的面积百分数小于或等于20％。本发明所述正极材料制备得到的锂电池循环性能良好，制备工序简单，便于大规模生产。

利用混酸分离铝质岩中的锂元素并制备碳酸锂的方法 724

 0

本发明公开了一种利用混酸分离铝质岩中的锂元素并制备碳酸锂的方法，包括利用混酸浸取含Al2O3在30%～50%的低品位铝质岩中的金属元素Li的方法，该方法按照质量计量将混酸4～8份与铝质岩矿样1～4份按4∶1～6∶1比例混合配好后在100℃～120℃条件下，搅拌反应1h～3h，反应结束趁热过滤，过滤液除杂后加入Na2CO3即可得到纯度较高的Li2CO3。本发明采用废弃的低品位铝土岩作为原料来生产有用金属锂，将原先难以利用的工业废料进行了有效处理，生产得到了具有高使用价值的能源资源锂盐，既能以较低的生产成本获得锂盐，又解决了废料堆放占用大量土地、对矿山周遍环境造成污染的问题。

球形或类球形锂离子电池正极材料及锂离子电池 588

 0

本发明涉及一种球形或类球形锂离子电池正极材料及锂离子电池，所述正极材料化学通式为：LiaNixCoyMnzMbO2，其中：1.02≤a≤1.20；0.0≤b≤0.5；0.30≤x≤0.60；0.20≤y≤0.40；0.05≤z≤0.50；x+y+z＝1；M选自Mg、Ti、Al、Zr、Y、Co、Mn、Ni、Ba及稀土元素中的一种或两种以上，所述正极材料在扫描电子显微镜下，包括形貌呈球形或类球形的一次颗及一次颗粒团聚成的二次颗粒，一次颗粒团聚成的二次颗粒的数量百分数小于或等于30％。所得正极材料制得的锂电池比容量高，高温稳定性、安全性及高温循环性能优异，且制备方法简单，成本较低。

利用含锂铝质岩制备磷酸锂的方法 931

 0

本发明公开了一种利用含锂铝质岩制备磷酸锂的方法，包括如下步骤：S1，将含锂铝质岩和硫磷混酸浸出剂按固液比1:4混合，在100℃下浸出3h，反应结束后，过滤得到含锂浸出液；S2，往所述含锂浸出液中加入双氧水，不断搅拌，再逐渐加入氨水调节pH值至5.5，补加水稀释，过滤得到含锂净化液；S3，进一步将所述含锂净化液蒸发浓缩，形成热的饱和溶液，冷却结晶，析出大部分硫酸铵和磷酸二氢铵混合晶体，得到含锂浓缩液；S4，最后将含锂浓缩液加热至90℃，加入固体碳酸钠，调节pH值至8，继续反应30min，趁热抽滤，用热水洗涤沉淀，烘干得到磷酸锂。本发明具有可靠性高、适应性强、锂浸出率高、铝沉淀率高等优点。

锂离子电池正极材料、制备方法及锂离子电池 1049

 0

本发明提供了一种锂离子电池正极材料、其制备方法及锂离子电池，包括以下步骤：以过渡金属Mn的化合物、含锂化合物为原料，混合、烧结、冷却、破碎，得到Li_1+xMn₂O₄，然后与含M元素的添加剂、含锂化合物、分散剂进行混合、焙烧、冷却、破碎，从而得到以Li_1+xMn₂O₄为内核结构材料、含M元素的锂化合物为壳层结构材料（Ⅰ）的锂离子电池正极材料。实验结果表明，在锂离子电池化成过程中，正极材料含M元素的锂化合物壳层结构材料（Ⅰ）脱出一部分锂离子、形成具有新的化学式的壳层结构材料（Ⅱ），脱出的锂离子则参与SEI膜的形成或者嵌入负极中补充首次充放电的不可逆容量，从而使锂离子电池具有更高的首次效率。

从废旧磷酸铁锂电池回收磷酸铁锂的方法及其应用、磷酸铁锂 763

 0

本发明提供了一种从废旧磷酸铁锂电池回收磷酸铁锂的方法及其应用、磷酸铁锂，涉及废旧锂离子电池回收利用的技术领域，包括在保护性气氛下，将废旧磷酸铁锂在微波功率500～2000W、温度300～800℃下煅烧3～18h，得到重结晶的磷酸铁锂，其中，废旧磷酸铁锂包括磷酸铁锂电池中的磷酸铁锂。本发明的回收及再生磷酸铁锂的方法，其工艺简单且易于操作，解决了废旧磷酸铁锂电池中磷酸铁锂回收的技术及经济效益问题，实现了磷酸铁锂的再生，达到了废旧的磷酸铁锂电池的资源综合利用和有利于环境保护的技术效果。
