全部
▼
热搜：
1002
0
本发明属于复合材料技术领域，尤其涉及一种纳米碳晶/环氧树脂电子封装材料及其制备方法，由以下原料配合组成：纳米碳晶30‑50g、环氧树脂100‑120g、有机酸酐固化剂80‑100g、固化促进剂1‑2g，本发明利用硅烷偶联剂对纳米碳晶填料进行改性处理，由于改性处理改善了填料与基体间的结合能力，复合材料的综合性能得到了较大的提升。
896
0
本发明涉及一种兼具阻燃和抗静电功能的聚甲醛树脂及其制备方法，它由以下配比的原料制成：聚甲醛(POM)50-80%，微胶囊红磷阻燃剂6-20%，成炭剂3-25%、吸醛剂1-10%、抗静电剂1-10%，加工助剂0.1-3.0%和抗氧剂0.1-1.0%。首先将POM，阻燃剂、成炭剂，吸醛剂，抗静电剂，加工助剂和抗氧剂在高速混合机中预混3-15分钟，然后将混合的原料置于双螺杆挤出机中熔融挤出造粒，注塑成形。本发明制备的聚甲醛复合材料兼具阻燃和抗静电性能，热稳定性能和力学性能较好，可以满足煤矿井下用聚合物制品等多种应用环境的需求。

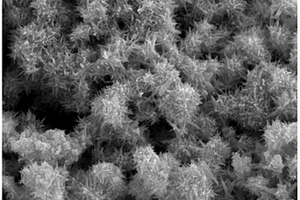

本发明公开了一种花状纳米WO3/石墨烯复合气敏材料及其制备方法和应用。将氧化石墨烯与可溶性钨盐采用微波搅拌水热方法复合制得花状纳米WO3/石墨烯复合气敏材料，纳米WO3/石墨烯复合材料中石墨烯含量为0.1-1.0％。本发明纳米WO3/石墨烯复合气敏材料形貌独特、均一，对苯胺气体灵敏度高，工作温度低至80℃，选择性好。制备方法采用微波加热，搅拌，工艺先进，反应时间短，成本低。
本发明公开了一种液相烧结凝胶注模成型SiC陶瓷阀件材料及其制备方法。该材料是将原料按比例配置浆料，经凝胶注模成型制备，常压液相烧结制备的，在400‑800℃的低温阶段保温，将凝胶注模生坯中的有机物在氩气中裂解生成碳，然后在1400‑1600℃保温，使裂解碳与添加的硅粉原位反应生成碳化硅，促进含晶须或纤维增韧的SiC陶瓷复合材料致密化，继续升温，在1750‑1900℃之间保温，使Al2O3和Y2O3反应形成YAG液相，促进致密化，发挥YAG与晶须或纤维的协同增韧作用。本发明能够解决凝胶注模方法中有机物裂解产生较高含量的碳不利于Al2O3和Y2O3液相致密化、反应烧结游离硅含量高、含晶须或纤维增韧的SiC陶瓷复合材料难以致密化、以及加压烧结晶须或纤维取向分布导致的SiC陶瓷各向异性的问题。
853
0
本发明公开了一种接触式快速退火设备，所述设备包括传送装置、热处理装置、冷却装置和收卷装置，所述热处理装置包括金属/石墨复合材料加热体，所述金属/石墨复合材料加热体与金属薄带的接触部分设置有气氛保护装置，所述冷却装置包括冷却筒体，金属薄带从所述传送装置发出经过所述热处理装置进行接触式退火热处理后进入所述冷却筒体内进行降温处理后最终通过所述收卷装置完成卷绕回收。本发明通过接触式加热对金属薄带进行退火热处理，最高能够达到105~106K/s的加热速率，不仅能够实现连续快速退火，大大缩短退火工艺流程，提高生产效率，并且减少了使用能耗量，降低了热加工成本，对实际生产具有重要的意义。
889
0
本发明属于生物可降解聚合物材料改性技术领域，具体涉及一种复配型无卤阻燃植物纤维增强聚乳酸材料及其制备方法，包括如下步骤：（1）将植物纤维置于1～8wt%的碱溶液中进行表面改性，将改性后的植物纤维置于0.5～5wt%的聚磷酸铵溶液中进行阻燃处理，制得阻燃植物纤维；（2）将聚乳酸、复配阻燃剂、增韧剂和抗氧剂混匀后与步骤（1）制得的阻燃植物纤维进行熔融共混，冷却造粒，制得具有阻燃性能的聚乳酸/植物纤维复合材料，即复配型无卤阻燃植物纤维增强聚乳酸材料。本发明通过对植物纤维进行阻燃预处理，显著提高了植物纤维/聚乳酸复合材料的阻燃性能和力学强度。
715
0
本文公开了一种二氧化硅气凝胶粉体/玻璃结合剂混合制备的新型隔热材料。本发明以二氧化硅气凝胶粉体和低熔点玻璃结合剂为主要成分，将玻璃结合剂与二氧化硅气凝胶粉体、高分子聚合物混合，同时向其中添加消泡剂，润湿剂等助剂，制备混合浆料，然后将浆料涂抹成试样，再将试样进行热处理，加热烧结后得到二氧化硅气凝胶粉体/玻璃结合剂复合材料。二氧化硅气凝胶粉体隔热性能优异，将它与玻璃粘结剂混合制备的复合材料，在500℃～800℃下具有良好的隔热性，扩大了二氧化硅气凝胶应用的温度范围。
664
0
本发明属于高分子共混复合材料制备领域，公开了一种尼龙1111/聚偏氟乙烯铁电复合薄膜及其制备方法。本发明所述的铁电复合薄膜是由20-80份尼龙1111和80-20份聚偏氟乙烯制备而成。其制备方法是先将尼龙1111与聚偏氟乙烯在熔融混炼设备中共混，然后由热压设备热压成薄膜，接着将熔融态薄膜淬火，最后经拉伸设备单轴拉伸得到。所制备的复合薄膜剩余极化强度均要高于纯聚偏氟乙烯薄膜。该法制备方法简单，设备工业常见，容易操作。铁电复合薄膜成本低，有望在压电、热电和铁电材料领域制备器件。
720
0
本发明公开了一种三维石墨烯/碳纳米管复合散热材料的制备方法，得到高致密性高热导率的三维石墨烯/碳纳米管复合材料，实现高效散热。本发明配制石墨烯/碳纳米管混合浆料，加入离子液体，进行冷冻干燥得到海绵状固体，再进行热压烧结制得石墨烯/碳纳米管复合散热片。用离子液体做分散剂使石墨烯/碳纳米管在浆料中均匀分散，冷冻干燥使石墨烯/碳纳米管由液态转化为固态时保持均匀分布，并采用热压烧结法增加复合材料的致密性。所制备的三维石墨烯/碳纳米管复合散热片，热导率达到872W/(m·K)，密度达0.56g/cm3，材料致密性和热导率高于现有三维石墨烯散热材料。
638
0
一种四元杂化磁性复合功能材料及其制备方法，其中复合材料由Ag@AgX、还原的氧化石墨烯和磁性纳米材料四元杂化而成。首先在rGO的表面依次原位沉积Fe3O4、MnFe2O4、ZnFe2O4、CoFe2O4等铁基磁性纳米材料和生长AgX沉淀，得到rGO/?MFe2O4/AgX三元复合纳米材料；然后经过汞灯照射，得到四元杂化磁性复合材料rGO/MFe2O4/Ag@AgX。该材料既具有磁性颗粒的磁响应性和外加磁场操控性，石墨烯纳米材料的高效吸附、导电等特性，等离子体材料Ag@AgX的光催化特性，又具有Ag颗粒的表面增强拉曼活性，而且Ag@AgX与石墨烯材料之间的协同效应会使Ag@AgX的光催化特性和Ag的SERS活性得到增强，有利于提高待检物质的检测限，在水中低浓度苯环类有机污染物的一步富集、磁分离、SERS检测和原位光催化降解等方面具有很大的潜在应用价值。
685
0
本发明提出了一种碳纤维涂层改性处理方法，包括以下步骤：首先二氧化钛溶胶制备，将碳纤维浸渍在相容剂溶液中，然后在超声条件下用高锰酸钾的硫酸溶液对CF‑1进行氧化刻蚀处理，处理完毕后自然降温到室温并水洗至pH为6～8，烘干，得到CF‑2，然后在乙醚中用硼氢化锂进行还原，将还原后的CF‑3用二氧化钛溶胶进行浸渍处理获得CF‑4。该方法在提高纤维表面的浸润性，粗糙程度明显增加，有利于增强复合材料中基体和界面之间的传递效应，可以有效的缓解应力集中，阻止材料破坏，进而提高复合材料的力学性能。
1028
0
本发明公开了一种高效低阻多组分立体空腔结构空气过滤材料及其制备方法。以DMF为溶剂，与聚合物PAN与PU共混，并掺杂MPIA短纤制备纺丝溶液。通过垂直静电纺丝的方法，将PAN/PU/MPIA 纳米纤维纺制到涤纶无纺布上，获得高效低阻的双组分空腔过滤材料。该复合材料具有95%以上的过滤效率，由于短纤的支撑作用，在纤维膜中提供了一个路程短且畅通无阻的通道，有效的降低了气流通过时的压阻。复合材料不仅过滤性能优良，流阻低而且透气性好。通过静电纺丝制备的PAN/PU纳米纤维平均直径在150nm左右，强度高、过滤效果好，容易与滤阻可忽略的高分子无纺布进行贴合。制备流程简单，原料广泛，能够进行批量化生产。
897
0
一种超细多元Ti(C,N)基金属陶瓷的新型制备方法，其特征包括以下步骤：a、按质量百分比取纳米氧化钛、纳米氧化钨、纳米氧化钴、纳米氧化钒、纳米氧化铬、纳米还原剂碳黑与多壁碳纳米管，经混合、干燥后，置于微波烧结炉中进行碳热还原，制得多元Ti(C,N)基复合材料。b、将步骤a所得复合材料采用放电等离子烧结设备进行烧结，最终制得多元Ti(C,N)基金属陶瓷。该金属陶瓷断裂韧性提高33‑65%，硬度（HRA）提高13‑25%，抗弯强度提高32‑85%。本发明具有生产效率高、能耗低、操作简便，为工业生产性能优异的金属陶瓷产品提供参考。
本发明属于粘接结构力学性能预测技术领域，公开了一种基于胶层梯度退化的老化后粘接结构性能预测方法、系统，制作CFRP/铝合金单搭接接头和CFRP蜂窝夹层粘接结构，接头老化试验，老化前后接头力学性能试验及胶粘剂FTIR测试，特征官能团筛选，官能团吸光度曲线基本变换，建立接头失效载荷预测函数，定义基础退化因子，计算老化后粘接结构胶层面内等效失效载荷，建立基于比例长度的失效载荷预测函数，定义梯度因子及面内退化因子，内聚力参数修正及失效模拟。本发明通过量化分析湿热老化环境下大面积胶层面内性能的梯度退化规律，能够准确有效地模拟老化后复合材料蜂窝夹层粘接结构的失效行为为复合材料蜂窝夹层粘接结构安全设计提供参考。
775
0
本发明提供了一种复合钛酸锂镧材料、制备方法及应用，以六水合硝酸镧、硝酸锂、钛酸四丁酯、二水合氯化亚锡为基础原料，利用两步水热法合成LLTO‑SnO2纳米复合硫化氢气体传感材料。本发明提供的方法可以通过两步水热法制备出LLTO‑SnO2纳米复合材料，实验原料廉价易得，制备工艺简单易操作，且实验结果表明制备出的复合材料对硫化氢气体的响应值得到提高、起始响应温度以及最佳响应温度大大降低、循环稳定性较好，并且对硫化氢气体的选择性较好，对于商用硫化氢气体传感器的发展有很重要的意义。
820
0
本发明提供了g‑C3N4复合TiO2纳米线的制备方法，属于纳米复合新材料技术领域。具体制备方法的步骤为：通过热聚合法制备TiO2纳米线；通过水热法制备钛酸盐纳米线；对所制备的钛酸盐纳米线进行离子交换和晶化处理，得到TiO2纳米线；对所制备的TiO2纳米线进行g‑C3N4的复合，制备得到一种g‑C3N4复合的TiO2纳米线。该复合材料可充分发挥一维纳米结构的优势，有效抑制电子‑空穴的分离，也可发挥g‑C3N4的优点，大大提高复合材料的化学稳定性，明显拓宽光吸收范围，显著增强光催化活性。
982
0
本发明公开了一种聚丙烯同质纤维复合发泡材料的制备方法，所述发泡材料由聚丙烯基体和聚丙烯纤维组成，采用物理熔融共混的方法制备不同含量纤维的复合材料，并经由热压成型制得该复合材料的待发泡样条，将该样条置于高压反应釜中，采用间歇发泡的方法，制备出聚丙烯同质纤维复合发泡材料。本发明方法对设备要求低，操作简单，所用材料成本低，可回收利用，制备过程绿色环保，制备出的发泡材料力学性能优异，便于工业化生产，具有广泛的应用前景。
本发明涉及了一种基于金属离子依赖性DNA酶用于检测邻苯二甲酸二丁酯的电化学免疫传感器的制备方法，包括以下步骤：采用水热合成法、种子介导生长法和物理吸附法制备了功能化二维碳基材料/金属有机框架/多刺金纳米颗粒复合材料；以化学键合法合成了信号分子/金纳米粒子/介孔金属氧化物纳米球/DNA‑1信号标签；以功能化二维碳基材料/金属有机框架/多刺金纳米颗粒复合材料/金属离子依赖性DNA酶/金电极为工作电极，以铂丝电极为对电极，饱和氯化银为参比电极，得到了用于邻苯二甲酸二丁酯检测的电化学传感器；与传统电化学传感器相比，具有响应速度快、灵敏度高、选择性好、准确度高的优点。
609
0
本发明属于碳纤维复合材料加工技术领域，特别是涉及一种碳纤维复合板材开槽削边装置，包括工作台，刀具、刀具旋转驱动单元及其整体横向往复平移机构，板材装夹组件；板材装夹组件包括上夹板、下夹板及夹板支座，上夹板、下夹板通过紧固件连接在一起；下夹板通过一侧转轴转动连接在夹板支座上，夹板支座与工作台之间连接有支座固定架；夹板支座与固定架之间设有支座升降调节机构，支座固定架与工作台之间设有固定架纵向移动调节机构，上夹板、下夹板相对于工作台为倾斜设置，下夹板与其支座之间设有夹板翻转机构。本实用新能充分避免碳纤维复合材料烧伤，从而适用于碳纤维复合板材开槽或削边（倒角）的专用加工装置。
1060
0

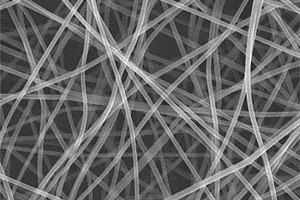

本发明涉及空气过滤领域，特别是指一种PVDF/GO复合纳米纤维防雾霾窗纱及其制备方法。以DMF为溶剂，将PVDF与GO共混制备纺丝溶液，通过静电纺丝的方法，将PVDF/GO纳米纤维纺制到镀银的高目数的锦纶无纺布上，而后与低目数的玻璃纤维无纺布经过超声波粘合工艺，获得防雾霾纱窗所用材料。该复合材料具有高达85%的过滤效果，不仅过滤性能优良，流阻低，透气性好而且透光性好。通过静电纺丝制备PVDF/GO超细纳米纤维平均直径在150 nm左右，强度高、过滤效果好，容易与锦纶无纺布贴服。制作材料的整个流程简单，操作方便，可批量化生产。这将给解决过滤雾霾问题带来一种新的途径。
1083
0
本发明公开了一种尿液品中痕量芳香胺的固相微萃取测定方法，该方法是利用顶空固相微萃取与气相色谱‑质谱/质谱联用（简称GC‑MS/MS）技术，对尿液中的痕量芳香胺进行定性和定量分析。该方法的特征在于，固相微萃取纤维的涂层材料为共价有机骨架JUC‑Z2与凝胶所形成的复合材料（简称JUC‑Z2/Gel），萃取温度70～90℃，搅拌速度400～600 r/min，萃取时间30～50 min，解吸温度230～260℃，解吸时间0.5～1 min。本方法使用特别制作的附着有JUC‑Z2/Gel涂层的固相微萃取纤维对样品进行萃取浓缩前处理，具有操作简便、灵敏度高、回收率好等技术特点。
725
0

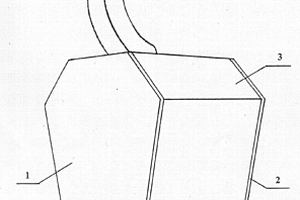

本发明提供一种乐器制作技术领域的乐器共鸣箱,特别是用于坠胡、板胡、曲胡、二胡等民族弦乐器的共鸣箱。它包括前音板,后音板和固定前音板和后音板的框架,其中:音柱连接前音板和后音板,前音板,后音板及框架的形状均为不等边形;所述的后音板上设置有对称的发音孔,发音孔的形状或者为月牙形,或者为月牙形加圆形;所述的前音板和后音板的材料或者为木板,或者为皮膜,或者为复合材料。本发明是通过改变共鸣箱的形状和后音板开发音孔等技术,使弦乐器的共鸣箱能够充分振动,从而达到声音圆润、噪音减小、音域扩展的效果;本发明具有取材方便,工艺简单,效果明显等优点;本发明适用范围广,可用于多种乐器共鸣箱制作,均有显著效果。
976
0
本发明涉及一种可移动的浮雕壁画的制作方法及表面仿铁锈的方法，包括以下步骤：A、配料，将各种原材料按一定比例混合成高强度复合材料；B、制板，通过模具将步骤A中的高强度复合材料制作成标准的挂板；C、雕绘，在步骤B中的挂板上通过传统工艺雕刻或绘制出图形，得到成品。本发明的目的在于解决传统浮雕泥彩或者洞窟泥彩壁画等艺术品不可移动的问题，提供一种可移动的浮雕壁画的制作方法及表面仿铁锈的方法。
1060
0
本发明涉及一种多层聚晶金刚石复合片及其制备方法，属于金刚石复合片领域。该多层聚晶金刚石复合片包括由下到上依次设置的硬质合金基体、聚晶金刚石层、碳化钨复合材料层及硬质合金保护层，所述碳化钨复合材料层由以下重量百分比的原料制成：碳化钨粉95％～97％，金属结合剂3％～5％。本发明提供的多层聚晶金刚石复合片，设计多层不同种类材料及硬度梯度结构，既利用了碳化钨的化学稳定性和金刚石的高强度、耐磨性，在物理性能上形成与聚晶金刚石层的良好过渡，又通过对中部料层的两侧保护，使该多层聚晶金刚石复合片可以有效降低硬质合金基体与聚晶金刚石层的残余应力，提高金刚石复合片的磨耗比、抗冲击韧性及抗弯强度。
933
0
本发明涉及复合导电材料技术领域，特别是指一种聚氨酯/羧甲基壳聚糖/聚苯胺导电膜的制备方法。本发明先将聚氨酯水分散液、壳聚糖溶液及聚氮丙啶交联剂溶液进行混合，涂膜后浸入含有苯胺单体的酸性溶液中进行固化，成型后在凝固浴中加入含有氧化剂的酸性溶液，使苯胺发生聚合反应生成聚苯胺，最终得到聚氨酯/羧甲基壳聚糖/聚苯胺复合导电膜，制备的聚苯胺不仅在PU表面上生长，而且在内部也生长聚合，以致形成的聚苯胺膜不仅能覆盖PU基体膜表面，而且还贯穿到膜的内部，真正完成了聚苯胺的有效吸附，使复合材料具有优良的导电性能；与现有的制备聚氨酯复合导电膜的的方法相比，较具有制备工艺条件容易实现、复合材料导电性能优良等优点。
929
0
一种磺酸化聚芳醚砜或磺酸化聚芳醚砜衍生物，它是二苯砜与2, 2-二(4-羟基苯基)丙烷或双酚芴[BHPF，9，9-双(4-羟苯基)芴]或聚乙二醇修饰的双酚芴的磺酸化嵌段聚合物：磺酸化聚芳醚砜、磺酸化聚芳醚砜衍生物或聚乙二醇修饰的磺化聚芳砜衍生物，其结构式如下：其中：R1为H或SO3H；R2为H或SO3H。本发明的磺酸化聚芳醚砜可以用于制备离子交换聚合物/金属复合材料电致动器。本发明的磺酸化的聚芳醚砜具有更高的离子交换当量，具有更宽的机械性能调节范围，且价格比较低。
817
0

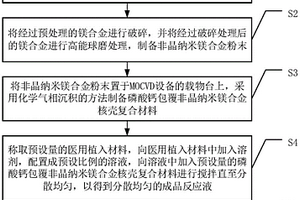

本申请公开了一种增强可吸收医用植入材料的制备方法，用于增强可吸收医用植入材料的强度。本申请方法包括以下步骤：对镁合金进行清洗以及干燥预处理；将经过预处理的镁合金进行破碎，并将经过破碎处理后的镁合金进行高能球磨处理，制备非晶纳米镁合金粉末；将非晶纳米镁合金粉末置于MOCVD设备的载物台上，采用化学气相沉积的方法制备磷酸钙包覆非晶纳米镁合金核壳复合材料；称取预设量的医用植入材料，向医用植入材料中加入溶剂，配置成预设比例的溶液，向溶液中加入预设量磷酸钙包覆非晶纳米镁合金核壳复合材料进行搅拌直至分散均匀，以得到分散均匀的成品反应液；将该成品反应液进行固定成型以及干燥处理，得到成品。
1053
0
本发明公开了一种手性核壳型纳米探针的制备方法及其应用，其中手性核壳型纳米探针的制备方法包括：第一步，制备金种子溶液；第二步，制备金纳米棒；第三步，将金纳米棒羧基化；第四步，利用原位生成法制备手性核壳型纳米探针Au‑NRs@Cu2C2D。本发明利用纳米棒表面的羧基基团对Cu（Ⅱ）离子具有强配位作用，将纳米厚度的手性Cu2C2D原位组装在其表面，确保金纳米棒在Cu2C2D中的均匀分散，进而增强了拉曼信号强度，克服了现有一锅煮嵌入法制备复合材料时无法保证金纳米棒在手性材料中均匀分散的缺陷；本发明的复合材料用能实现D‑乳酸的特异性检测，灵敏度高，线性范围广，能实现超痕量D‑乳酸的高精度检测，具有重要的临床意义。
837
0
本发明公开一种纳米碳晶抗菌护理型3D隔尿垫，其包括从上到下依次设置的表面接触层、抗菌复合材料层和底层，所述抗菌复合材料层包括抗菌层和位于其下方的吸水层，所述抗菌层为纳米碳晶脱脂棉，纳米碳晶脱脂棉由以下方法制得：1）将棉花除杂、水洗后，浸没于水中，然后添加重量为水重量的2%～5%的NaOH，煮沸后，小火煮10～15min，冷却，冲洗10～15min，得待用棉；2）将200～500mL水、0.2～0.5g纳米碳晶、0.5～1g六偏磷酸钠、0.2～0.5g碳酸钠，于碱性条件下，超声分散5～10min，得纳米碳晶水溶液；3）将步骤1）待用棉置于步骤2）纳米碳晶水溶液中浸泡10～20min，晾干，得纳米碳晶脱脂棉。本发明隔尿垫透气吸湿性好，平整、轻便、方便携带、清洗方便、防潮隔温性能好。
中冶有色为您提供最新的河南郑州有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月06日 ~ 08日
2024年12月13日 ~ 15日
2024年12月20日 ~ 22日
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
