全部
▼
热搜：
869
0

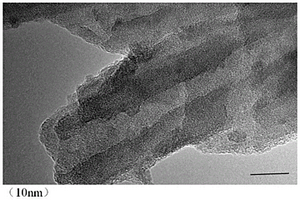

本发明提供了一种高岭土纳米管基复合材料及其用于降解有机染料的应用。该材料(HNTs‑MNPs)由高岭土纳米管(HNTs)和Fe3O4磁性纳米颗粒通过化学反应复合而成；在反应过程中，依赖于温和环境下多巴胺的自聚合形成微观结构，当多巴胺被添加到溶液中，它充当还原剂使部分Fe3+转化为Fe2+，在N2环境下退火后，Fe2+和Fe3+均进入到多巴胺形成的碳框架且以磁性四氧化三铁形式存在，因而便于回收再利用。在此基础上，本发明进一步提供了利用其催化降解有机染料的应用，并确定了其作为芬顿试剂的最优浓度以及过氧化氢的最优浓度。实验验证表明，本发明可高效、快速的催化有机染料降解，同时拓宽了pH适用范围，具有突出的技术优势。

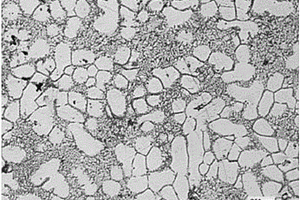

一种超声波制备SICP/AZ31镁基纳米复合材料的方法,属金属材料制备领域,将纳米SIC粉体加入到乙醇溶液中进行超声分散预处理,然后对预处理混合溶液进行烘干、碾磨处理;将AZ31镁合金放入坩埚内加热至熔化,并在640～650℃温度范围内保温,把变幅杆伸入到熔体表面以下,超声5～10分钟,超声功率为600～650W;将预处理好的纳米SIC粉体按质量百分比为0.1-2.0%的量用锡箔纸包覆,加入到AZ31镁合金熔体中,相同超声功率下继续超声15～20分钟,浇铸取样,本发明纳米SIC颗粒在基体中的分散均匀,抗拉强度和屈服强度较基体分别提高了9.0%～19.0%和20.5%～30.0%,同时保持了基体较高的延展性,且制备工艺简单、安全可靠、无三废污染。
一种氧化钛包覆氧化石墨烯/铝基复合材料表面激光熔覆的方法，在无水环境中，利用水热高压，并在氧化石墨烯自带官能团作用下吸附Ti离子，并在后期焙烧中得到锐钛型的GO@TiO2，所得粉末与Ti粉及丙三醇按一定比例调节混合得到胶黏态的混合粉末，将基体铝用砂纸打磨，并将胶黏态混合粉末均匀涂抹于基体面，再用火焰枪快速均匀预烧结粉末于基体表面，之后利用激光熔覆对材料进行处理，得到熔覆材料。本发明所处理的铝基表面熔覆材料摩擦系数较小并兼具了表面硬度高等特点，同时，本发明具有简单、安全、低成本易于操作和可控等优点。
775
0

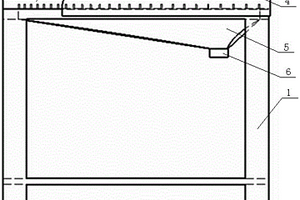

本实用新型公开了一种用于复合材料加工的工作台，它包括木质框架构成的主体和木质框架上固定的台面，台面是带有多排空隙的可拆卸木板，空隙按从左至右的等差数列排列，台面的三边设置阻挡粉尘的挡板，台面下方设置用于收集粉尘的收集槽，收集槽下方设有管接抽风设备的抽风接口。本实用新型中的工作台可以有效的实时收集工作中产生的粉尘，保持复材加工台面的清洁，降低复材加工的难度，降低工作间空气中的浮尘。
754
0

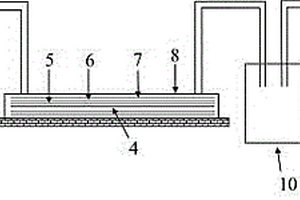

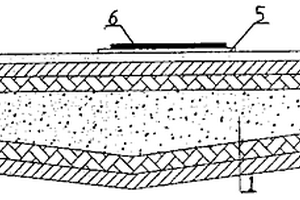

一种具有损伤原位监测功能的复合材料螺栓连接接头，该接头以玻璃纤维（5）为增强材料，树脂（9）为基体，并在层间植入基于多壁碳纳米管（MWCNT）的传感器（4）。接头的制备采用真空辅助成型工艺，具体包括（a）预处理过程，将导流网（7）、脱膜布（6）、玻璃纤维和基于多壁碳纳米管的传感器按先后次序铺放并放入真空袋（8）密封；（b）真空泵（11）抽树脂及静置固化过程，在真空泵与真空袋之间放置一个树脂收集器（10）；（c）脱膜过程；（d）切割打孔过程。本发明的接头轻质高强，耐久性及耐腐蚀性较好，基于MWCNT的传感器的植入使其具有了损伤原位监测的功能；且材料成本较低，制备工艺简单，具有实际应用和推广价值。

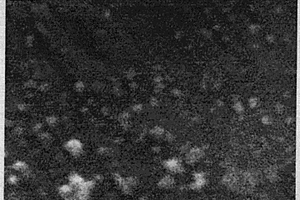

一种单质铜包覆晶须碳纳米管/镁基复合材料半固态坯料的制备方法，先制备包覆单质铜的晶须碳纳米管，然后将镁合金粉以及单质铜包覆晶须碳纳米管导入球磨坩埚中，氩气保护下球磨处理。后将混合粉末放入坩埚中，用马沸炉加热至固相线以下20～40℃后，转入超声磁力搅拌炉继续加热并控制其固相率于一定范围，低速震荡搅拌并通入氩气保护并对搅拌时间进行控制。将所得浆料倒入对应模具冷却，得到半固态坯料。本发明所公开的制备技术具有简单、安全、低成本易于操作和可控等优点。
本发明涉及一种镁质硫铝酸盐水泥及其与纤维增强复合材料制备板材的方法，属于镁质水泥配方及制品技术领域。一种镁质硫铝酸盐水泥，所述镁质硫铝酸盐水泥的原料主要由轻烧氧化镁、硫酸镁、硫酸铝、煅烧铝矾土和水组成。本发明与现有技术相比，具有如下优点：1.本发明水泥强度高。2.本发明水泥碱度低。3.本发明可利用低品位的铝矾土，为实现资源的有效利用和合理配置开辟了一条新的途径。4.使用寿命长。5.镁质硫铝酸盐水泥能直接与植物纤维复合。
976
0

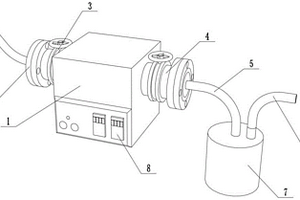

本实用新型公开了一种掺氮三维碳纳米纤维复合材料的制备用加热炉，包括CVD管式炉，所述CVD管式炉内壁设置有石英管，石英管与CVD管式炉内的加热设备相接触，石英管的两端外壁分别设置有固定法兰，两个固定法兰外壁分别固定有连接法兰，两个连接法兰内壁设置有过滤组件，两个连接法兰分别设置有同一个供氮组件。本实用新型通过设置有CVD管式炉，CVD管式炉内部设置有石英管，石英管与CVD管式炉内的加热设备相接触，先前驱体和催化剂基底混合物放在石英舟上的存放槽，利用传送组件将石英舟送进石英管内，然后将连接法兰和固定法兰连接起来，利用供氮组件向石英管内运送氮气，排出石英管内空气，然后进行加热即可。
638
0

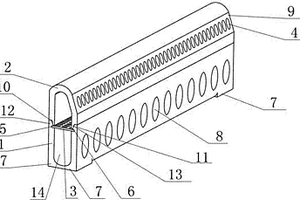

一种新型多功能分体式复合材料排水槽，包括槽体、排水盖板和清理过滤网，所述槽体为U形槽体，排水盖板为倒U形排水盖板，U形槽体和倒U形排水盖板配合连接，所述U形排水盖板的一外壁上设有若干个排水孔，所述U形槽体的两相对的内壁上均设置有安装凹槽，该些安装凹槽内安装有清理过滤网。本实用新型由于采用上述的结构设计，不仅排水效率高，而且防淤堵，缓解路面积水现象，效果十分明显。
1044
0

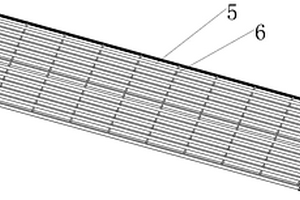

一种复合材料高强结构采光板，包括采光板本体，所述采光板本体包括卡扣连接的左采光板和右采光板，所述采光板本体表面上设置有若干个均匀间隔设置的纵向凸筋和横向拉筋，该些横向拉筋穿置于该些纵向凸筋中，所述纵向凸筋具有贯通排水槽，横向拉筋的直径小于贯通排水槽的直径；所述采光板本体的一端设置有雨水收集槽，该雨水收集槽与该些贯通排水槽相连通。本实用新型由于采用上述的结构设计，本实用新型不仅自身承载力强，不变形，而且结构简单，成本低且不漏水。
853
0

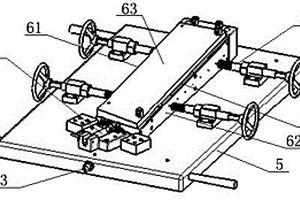

本实用新型涉及一种具有对中功能的复合材料平板高温压缩测试夹具，包括下基座、上基座、导轨、两个长边楔形夹块、两个短边楔形夹块。本实用新型通过长边楔形夹块和短边楔形夹块将平板试样下端完全定位、固定在下基座，可以实现平板试样的对中和定位，保证压缩试验过程中加载轴线与平板试样轴线始终平行，确保压缩平板试样的对中性和试验过程的稳定性，从而提高试验结果的准确性；楔形夹块在重力作用下自动卡紧平板试样，在平板试样升温、降温过程中能够调节稳定夹紧力；在升温、降温过程中平板试样长度发生变化时，上基座位置可沿导轨进行自动调整，消除热应力的影响；楔形夹块具有摩擦自锁功能，能够保证试验过程中始终固定、夹紧平板试样。
1013
0

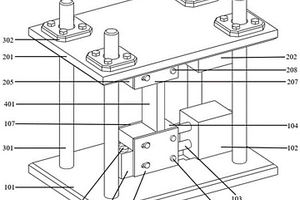

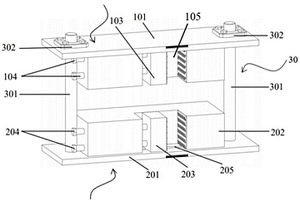

本实用新型涉及复合力学性能测试技术领域，具体涉及一种用于复合材料板材压缩性能试验的试验夹具，包括上座体、下座体和设于所述下座体和所述上座体上的滑动装置，所述上座体经所述滑动装置相对于所述下座体滑动；所述上座体包括顶板、上底座、上夹块和上紧固装置，所述下座体包括底板、下底座、下夹块和下紧固装置；其中，所述上夹块经所述上紧固装置推动沿试件的厚度方向移动，所述下夹块经所述下紧固装置推动沿试件的厚度方向移动，以使试件进行对中调节，以使试件中心与所施加的荷载在同一直线上，防止由于偏载产生弯矩而影响试验结果的准确性；本实用新型可使试件在安装时自动保持垂直，并通过调整实现对中，结构简单且便于操作。
1109
0

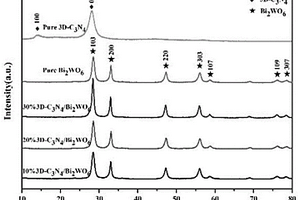

本发明公开了一种具有优异光催化性能的三维氮化碳与钨酸铋复合材料的制备方法，包括以下步骤：步骤1)、取尿素溶于水和乙醇的混合溶液中，搅拌，加入三聚氰胺，搅拌1h。步骤2)、将上述混合物移至水热反应釜内恒温反应24h，冷却后洗涤，离心收集固体产物，干燥10h。步骤3)、将步骤2)中干燥的固体移至马弗炉中进行两次煅烧，冷却至室温，得到单一的3D‑C3N4。步骤4)、称取Na2WO4·2H2O溶于水中，再称取Bi(NO3)3·5H2O溶于冰醋酸中，然后将两种溶液混合并加入3D‑C3N4,搅拌1h。步骤5)、将溶液转移至水热反应釜中恒温反应6h。冷却后洗涤，离心收集固体产物，干燥即得。本发明制备了三维结构的3D‑C3N4，增大了材料的比表面积，有利于可见光的吸收和对污染物的吸附。
本发明涉及一种BN增强的SiO2f/SiO2透波陶瓷基复合材料雷达天线窗/天线罩及其制备方法，包括步骤：S1：将SiO2f升温后保温；S2：之后浸泡在硝酸溶液中煮沸，取出清洗并干燥；S3：之后浸渍于硅溶胶中，抽真空保压，再加压并保压，取出干燥；S4：之后通入氨气、三卤化硼和载气；再加压并进行升温和保温处理，冷却，取出测算密度；S5：重复步骤S3、S4，至相邻两次密度差不超过0.05g/cm3。该雷达天线窗/天线罩密度1.8‑2.0g/cm3，抗弯强度>280MPa，10GHz下介电常数2.8‑4.5，介电损耗<0.025，可用于2000℃瞬时高温，满足高速飞行器对雷达天线窗/天线罩的使用需求。
929
0

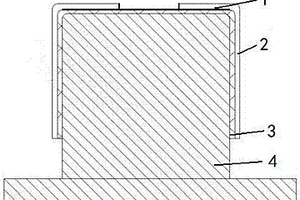

一种用于复合材料U型梁成型的方法，在U型梁均压板成型模具内依次铺贴多层玻璃布预浸料，而后在玻璃布预浸料表面依次放置用于进行密封的密封件后置于热压罐中固化成型得U型玻璃钢盖板，在将U型玻璃钢盖板均匀加工成两块玻璃钢板材，使用压敏胶带将裁剪的铝板分别与两块玻璃钢板材进行粘接，即得玻璃钢‑铝板组合式均压板；最后将玻璃钢‑铝板组合式均压板盖在U型梁表面，不仅能保证U型梁的表面质量，又能防止玻璃钢‑铝板组合式均压板与U型梁产生干涉造成缺陷，且使用寿命长。
920
0

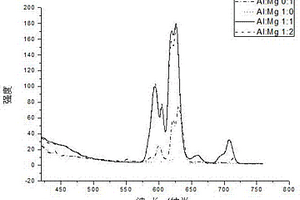

一种氧化铝‑氧化镁复合材料及制备方法，各组分及摩尔百分比为Al2O3：0‑98.04%，MgO：0‑98.04%，Eu2O3：1.96%。制备方法：（1）按照配比称取原料，将Eu2O3、MgO、Al2O3置于玛瑙研钵中，充分研磨一后得到混合均匀的粉末，倒入干燥，清洁的刚玉坩埚中；（2）将以上装有混合均匀粉末的刚玉坩埚置于马弗炉中，在空气气氛中进行1200‑1350oC的高温固相反应，烧结10‑12h，待炉冷却至900oC时立即取出冷却至室温。本发明操作简单、原料来源广泛、成本低廉、无毒无污染、产物物理化学性能稳定。该产品具有发光稳定高效，在紫外具有有效的吸收。
1083
0

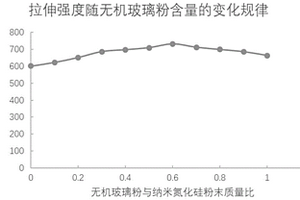

本发明提供了一种原位生长氮化硅纳米线增强复合材料的制备方法，是通过将纳米Si3N4粉末溶于硅溶胶溶液中，高温氨气环境下为纳米线的生长源，生长出Si3N4纳米线。低熔点无机玻璃粉在高温下形成良好的陶瓷流动相，能够愈合天线罩/天线窗材料因热应力产生的缺陷，获得致密度良好，力学性能优异的天线罩/天线窗材料，满足中高马赫飞行器对雷达天线罩/天线窗的使用需求。该方法主要应用在制备雷达天线罩/天线窗材料，密度大于2.10g/cm3，拉伸强度＞650MPa，弯曲强度＞300MPa，10GHz下介电常数约3.0‑4.0，介电损耗0.015‑0.030，能够满足中高马赫飞行器对雷达天线罩/天线窗的使用需求。
本发明公开了一种可光催化降解四环素的三元MOF衍生锌钛纳米复合材料的制备方法，包括以常规方法制备MH2‑MIL‑125，然后以二甲咪唑和Co(NO3)2·6H2O为原料在NH2‑MIL‑125外表面生成ZIF‑67，形成NH2‑MIL‑125@ZIF‑67二元MOF结构，然后再以2‑甲基咪唑Zn(NO3)2·6H2O为原料，在NH2‑MIL‑125@ZIF‑67表面生成ZIF‑8，形成NH2‑MIL‑125@ZIF‑67@ZIF‑8的三元MOF结构，最后将NH2‑MIL‑125@ZIF‑67@ZIF‑8煅烧，得到三元MOF衍生的锌钛复合纳米材料；本发明所制备的材料光催化降解四环素且材料制备简单，成本低，适用大面积推广应用。
910
0
本发明公开了一种延缓硅橡胶高温老化的复合材料制备方法，属复合绝缘子保护技术领域。所述方法利用微米级相变微胶囊材料在升温相变过程吸收热量，一段时间内可维持复合绝缘子材料表面的温度不再升高，通过选择合适芯材控制相变点，可使得相变在需保护的温度附近发生，将相变微胶囊材料与RTV按照一定质量比混合，外界温度升高时，可使得复合绝缘子硅橡胶表面的温度上升速度减慢，从而达到延缓高温老化的目的。本发明通过对硅橡胶材料进行改性，提高硅橡胶材料储能密度，提高复合绝缘子防高温老化能力，对于电网的安全稳定运行有着重要作用；对提高电网可靠性有潜在的应用价值。

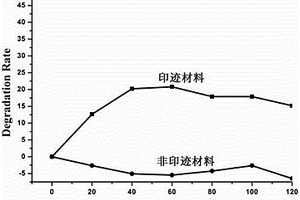

本发明公开一种基于3D石墨烯/BiOI的分子印迹光催化复合材料的制备方法，其方法在于：先制备BiOI纳米小球，然后在其表面修饰具有底物分子印迹空穴的聚吡咯分子层，再将其与石墨烯复合构建3D石墨烯/BiOI分子印迹复合光催化剂。本方法获得的光催化材料对底物分子具有高效的选择性降解性能，在治理有机污染物废水领域有广阔的应用前景。
1031
0

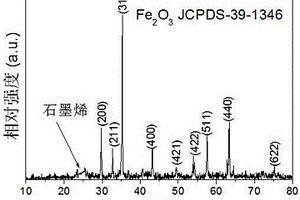

一种过渡金属氧化物/石墨烯纳米复合材料的制备方法，包括以下步骤：（1）根据过渡金属氧化物在石墨烯上的负载量以及目标产物的制备量，称取过渡金属硝酸盐，将其溶于氧化石墨烯水分散液中；（2）在步骤（1）的分散液中加入适量有机燃料，搅拌并超声得到均匀分散液；（3）将步骤（2）得到的分散液加热浓缩至粘稠，放入温度为300~900℃的加热炉内引燃，燃烧完成后，冷却至室温，即得到最终产物。本发明合成温度低、时间短，实施简单且成本低廉，过渡金属氧化物粒径小，大小均匀，在石墨烯上分散性均匀，适于工业化生产。
1088
0
本发明提了供一种武器装备滚塑包装专用复合材料，采用聚乙烯与核桃壳、椰壳等植物纤维制备，具有良好的耐磨性能。经碳酸钠和复合改性剂改性后的核桃壳粉和椰壳粉可提高聚乙烯滚塑制品的耐磨擦性能，减少使用过程中的磨损。而预先用乙二醇甲醚溶液对核桃壳粉进行预处理后，耐磨擦性能得到进一步提高，磨损率进一步降低。而且用乙二醇甲醚溶液对核桃壳粉进行预处理后，在滚塑制品高处跌落测试中，可减少滚塑制品的破裂率。
920
0

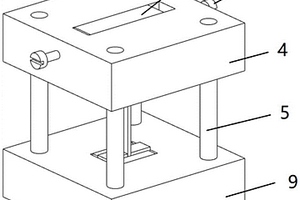

本实用新型提供了一种可装配式的复合材料板材压缩性能测试夹具，包括下部结构、上部结构和滑动装置和试件；底板和顶板上分别安装有下部固定块和上部固定块，下部横向螺栓穿过设于下部固定块的横向螺栓孔与下部工字形夹块相接触，上部横向螺栓穿过设于上部固定块的横向螺栓孔与上部工字形夹块相接触，试件另一侧由L型夹块固定，固定在工字形夹块和L型夹块两侧的侧板限制试件横向变形并提供侧向支撑力。本实用新型可防止试件由于失稳或应力集中发生破坏，提高了试验成功率；且便于对不同尺寸的试件进行压缩试验，降低了试验成本，提高了试验效率。
634
0
本实用新型公开了一种多色彩复合材料井盖,包括芯体、网架、包括增强层及色彩层,网架包覆在芯体的外表,并在网架的外层覆盖增强层,色彩层涂布在增强层的上表面。在色彩层上表面覆盖彩色层,在色彩层与彩色层间设有颜色隔离层,以便于将两种颜色隔离,使图案清晰、明了。彩色层、色彩层、颜色隔离层厚度总和为5-20mm。本实用新型在品质上,具有强度大、承载力高、使用寿命长、耐腐耐磨等优点;在外观上,装饰效果好、可设计性强,可采用多种颜色进行随心所欲的个性化设计。该产品生产成本低、无回收价值、不仅彻底解决窨井盖被盗的问题还因其色彩众多而大大提高了井盖的艺术价值和文化品位,十分易于推广应用。
966
0
本申请涉及一种二氧化硅气凝胶生产系统及生产方法，该生产系统包括配料模块、装模模块、浸渍模块、导热进气格栅设置模块、超临界干燥模块和导热进气格栅取出模块，这些模块科学组合，通过在装模模块对纤维毡装模之前对纤维毡设置导热进气格栅，或者在浸渍模块得到复合凝胶之后对复合凝胶设置导热进气格栅，这些导热进气格栅在复合凝胶进入超临界干燥模块后作为超临界流体的溢出通道，可大大提高超临界干燥过程中超临界流体与复合凝胶的换热效率，缩短复合凝胶的干燥时间，从而大大缩短二氧化硅气凝胶复合材料的生产周期，提高生产效率。
843
0

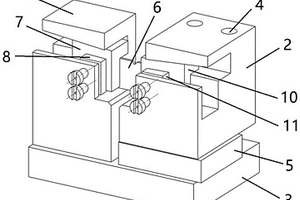

本发明涉及一种复合材料缺口平板高温剪切测试夹具，包括左夹持块、右夹持块、基座、导轨、安装垫块，所述左夹持块固定在所述基座上的左侧，所述导轨设置在基座上的右侧，所述右夹持块通过导轨安装在基座上，所述安装垫块垫在所述右夹持块下方，使得所述左夹持块和右夹持块的夹持口的底部平齐，便于安装待测试的缺口平板试样。本发明通过采用楔形顶块定位、约束平板试样的方式，能够对缺口平板试样进行完全固定，解决了试样装夹不稳、试验过程容易失稳侧滑的问题，保证缺口平板试样受到纯剪切载荷，从而确保剪切试验的成功和试验结果的准确性。并且测试夹具型式简单，夹具尺寸小，能够应用于高温环境下缺口平板的剪切测试。
本发明公开了一种适用于不规则U型复合材料泡沫夹芯结构件的成型方法及模具，包括如下步骤：S1模具制造，S2制作泡沫芯，S3在外蒙皮铺贴模具进行外蒙皮的铺贴，将外蒙皮送入热压罐固化成型，得到固化的外蒙皮组装体；S4在内蒙皮铺贴模具上进行内蒙皮的铺贴并铺覆泡沫芯，得到未固化的内蒙皮组装体；S5利用组装成型模具将固化的外蒙皮组装体及未固化的内蒙皮组装体进行组装，得到组装成型体；S6将组装成型体送入热压罐进行固化成型，得到泡沫夹芯结构件。本发明采用共胶接工艺及通过配套使用的成型模具能够有效降低该类零件在制造过程中操作难度，既能保证零件胶接内部质量、泡沫芯位置的精确性及表面质量，又能提升零件合格率及生产效率。
699
0
本发明提供了一种武器装备专用特种橡胶复合材料及其制品，在配方中添加了烟梗粉末，与配方中的其他组分经合理配比后，可改善制得的三元乙丙橡胶的行拉伸性能、抗撕裂性能和耐老化性能。制备过程中，烟梗粉末需分两次添加到开炼机中，第二次添加烟梗粉末时，需先加入烟梗粉末，再加入纳米膨润土，该工艺处理可进一步提高制得的三元乙丙橡胶的耐老化性能，使其更加经久耐用。制备的三元乙丙橡胶强度高，抗撕裂性能和耐老化好，可广泛应用于航空航天、武器装备、汽车、机械、化工等领域，尤其适用于武器装备领域，如鱼雷产品的橡胶密封件等。
760
0

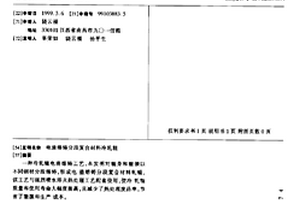

一种冷轧辊电渣熔铸工艺,本发明对辊身和辊颈以不同钢材分段熔铸,形成电渣熔铸分段复合材料轧辊,该工艺与强烈喷水淬火热处理工艺配套使用,使冷轧辊质量和使用寿命大幅度提高,且减少了热处理废品率,节省了能源和生产成本。
本实用新型公开了一种具有窄腹板面闭角工字梁的平尾梁复合材料共固化成型工装，它包括侧向压紧装置、直手柄和金属转轴定位装置，直手柄设置在主模体的两侧，用于起重整个模体，主模体上设置有工字梁，工字梁两侧的阳模通过侧向压紧装置压紧，工字梁的前后两侧面均安装有限位块，工字梁后侧的金属转轴通过金属转轴定位装置定位。该飞机平尾梁成型模需同时具备工字梁的成型和金属转轴与工字梁共固化成型的作用。在成型过程中，需实现金属转轴在空间三维度定位方式，对工字梁（存在闭角度，腹板面宽度窄）的成型模块设计，再进行工字梁与金属转轴之间实现共固化成型的模块对接，并且能够使工人操作便捷。
中冶有色为您提供最新的江西南昌有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
