江西南昌有色金属复合材料技术理论与应用

Ag‑碳纳米纤维复合材料及其制备方法和应用 728

 0

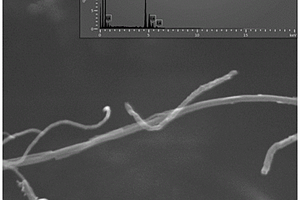

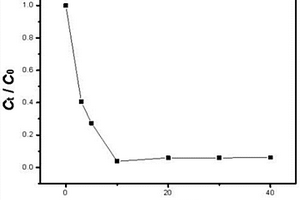

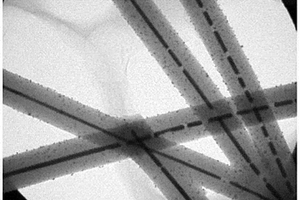

本发明提供了一种Ag‑碳纳米纤维复合材料及其制备方法和应用。本发明提供的制备方法采用一步法，条件温和，无需特殊仪器设备，无需高温高压，操作简单易行，效率高；并且所述水热反应无需模板，以单糖作为碳源，实现单糖与催化剂前驱体Ag3PO4‑AgCl间的还原反应，实现碳纳米纤维原位催化生长的同时Ag纳米颗粒原位高分散担载在碳纳米纤维上并且Ag纳米线原位填充于碳纳米纤维空腔内。实施例的结果表明，将Ag‑碳纳米纤维复合材料应用于可见光下的光催化降解有机污染物亚甲基蓝，经过暗态下2h的吸附后，亚甲基蓝的浓度降至初始浓度的55％，再经过2h的可见光光催化降解后，亚甲基蓝的脱除效率可达95％以上。

基于鳞片石墨原位机械剥离的石墨烯增强金属基复合材料的制备方法 1025

 0

本发明提供了一种基于鳞片石墨原位机械剥离的石墨烯增强金属基复合材料的制备方法，以鳞片石墨、芳香族化合物和金属粉末为原料，依次经过高能球磨、煅烧和粉末烧结制备得到石墨烯增强金属基复合材料。本发明以低成本的鳞片石墨为填料，采用高能球磨在鳞片石墨机械剥离出石墨烯的同时，实现石墨烯与金属粉末的均匀分散，并利用芳香族化合物的润滑作用降低高能球磨对石墨烯结构的破坏。本发明可利用低成本原料方便地获得力学和物理性能优良的、高附加值的整块石墨烯增强金属基复合材料，工艺简单，生产周期短，有助于工业化应用，能实现复合材料的大规模制备。

N-取代羧基聚苯胺/硫化镉量子点复合材料的制备方法 1003

 0

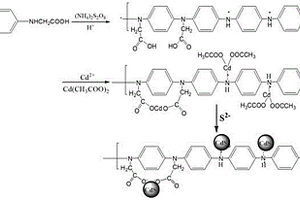

一种N‑取代羧基聚苯胺接枝硫化镉量子点复合材料的制备方法，所述方法以N‑苯基甘氨酸为单体，在其原位聚合体系中通过引入镉源，生成含镉前驱体，再通过引入硫源，利用镉与硫之间的成核机理，制备化学接枝的N‑取代羧基聚苯胺硫化镉量子点复合材料。采用本发明的方法所制备的复合材料其电子传输速率较硫化镉、聚苯胺有非常大的提升，提高了硫化镉的抗光腐蚀性能，能够在可见光下进行光电转换并光催化降解有机染料，改善了材料的溶解性能及稳定性。所得的复合材料可应用于光催化剂、传感器、太阳能电池等领域。

球形Fc-(COOH)₂@COF_ETTA-TPAL纳米复合材料的制备方法 759

 0

本发明公开了一种制备包裹了电活性二茂铁二甲酸分子(Fc‑(COOH)2)的球形共价有机框架材料(COFETTA‑TPAL)纳米复合材料(Fc‑(COOH)2@COFETTA‑TPAL)的新方法。通过将四‑(4‑氨基苯)乙烯(ETTA)、对苯二甲醛(TPAL)和Fc‑(COOH)2共同溶解于1,4‑二氧六环溶剂中，超声混合后再加入乙酸，最后将混合液转移到反应釜中并置于120℃烘箱中反应2天，获得土黄色固体Fc‑(COOH)2@COFETTA‑TPAL纳米复合材料。利用溶剂热一锅合成法制备的Fc‑(COOH)2@COFETTA‑TPAL纳米复合材料为球形，尺寸均匀，直径约为200nm。Fc‑(COOH)2分子被很好地装载在COFETTA‑TPAL的孔洞中。较好地维持了COFETTA‑TPAL材料的晶体结构，同时保留了Fc‑(COOH)2与COFETTA‑TPAL的电活性性能。研究发现该纳米复合材料能催化H2O2发生歧化反应，可代替过氧化物酶，制备过程简单、原材料廉价易得。

三维交联复合材料Fe₃O₄/FeS/rGO及其制备方法和应用 622

 0

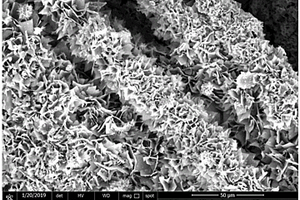

本发明属于新材料领域，特别涉及储能材料的制备，具体涉及一种三维交联复合材料Fe₃O₄/FeS/rGO及其制备方法和应用。解决了电极材料再嵌锂时体积膨胀的技术问题，本申请以去离子水为溶剂，利用还原氧化石墨烯本身具有良好的导电性、大的比表面积和较多的官能团的性质，将Fe₃O₄/FeS的八面体颗粒均匀地分散在rGO片层上，制备出Fe₃O₄/FeS/rGO复合材料。本申请中rGO提供的导电网络结构为电解液与电极提供了较大的接触面积，促进了电荷与Li⁺的快速传递；并且它使复合材料形成较大的空间间隙，形成三维交联复合的结构，缓解了材料嵌锂时的体积膨胀，因此电池的电化学性能得到了有效地提升。

基于超声制备半固态Al2Y颗粒增强Mg-Al-Zn复合材料流变模型的建立方法 1032

 0

一种基于超声制备半固态Al2Y颗粒增强Mg-Al-Zn复合材料流变模型的建立方法，包括：1)利用超声振动法，制备Al2Y颗粒增强Mg-Al-Zn复合材料半固态浆料；2)在超声条件下通过实验得出Al2Y颗粒增强Mg-Al-Zn复合材料和基体材料表观粘度与Al2Y增强相体积分数、固相率之间的关系，用表达；3)在基体材料的表观粘度测量基础上，对实验数据采用ηm＝Aexp(Bfs)表达，其中参数A是关于超声功率的幂函数；参数A＝cP-d，P为超声功率；4)根据2)和3)得Al2Y颗粒增强Mg-Al-Zn复合材料的流变模型：本发明可以获得超声制备半固态Al2Y颗粒增强Mg-Al-Zn复合材料的流变特性，为其数值模拟奠定基础。

高强高导形变Cu‑Cr‑Ag原位复合材料的短流程制备方法 984

 0

一种高强高导形变Cu?Cr?Ag原位复合材料的短流程制备方法，其步骤如下：（1）采用中频感应熔炼结合石墨模浇注的方法熔铸Cu?Cr?Ag三元合金铸锭；（2）将铸锭放入区域熔炼?定向凝固炉中进行定向凝固处理，使Cr枝晶沿轴向形成定向排列的微纳米级纤维；（3）对经定向凝固处理的材料进行多道次冷拉变形，使在定向凝固过程中形成的微纳米级纤维进一步细化成纳米级纤维；（4）采用最终时效热处理对材料的强度、电导率和延伸率等进行综合调控。本发明通过铸态组织控制形成连续的定向排列微纳米级纤维，结合冷拉变形、合金化和最终时效热处理，缩短了制备工艺流程，减少了冷变形应变量，显著增加了最终材料的尺寸，并使最终材料获得稳定和良好的使用综合性能，可拓宽形变Cu基原位复合材料在高新技术领域的应用范围。

三维多级孔洞的石墨烯/氨基化碳纳米管复合材料的制备方法及其应用 617

 0

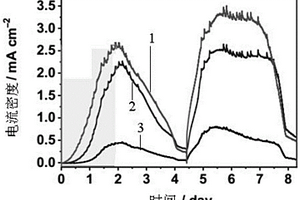

一种三维多级孔洞的石墨烯/氨基化碳纳米管复合材料的制备方法及其应用，涉及一种石墨烯/碳纳米管复合材料的制备方法及其应用。本发明是要解决现有的石墨烯/碳纳米管中的碳纳米管通常需要预处理，导致其成本较高的技术问题。本发明：一、制备氧化石墨烯胶体悬浮液；二、制备氨基化碳纳米管和氧化石墨烯的混合液；三、循环伏安电沉积。本发明的三维多级孔洞的石墨烯/氨基化碳纳米管复合材料作为生物电极应用到生物电化学系统中。本发明能够一步电沉积合成，并在生物电化学系统中用作生物阳极以改善电池电导率并增加生物量。该电极展现出具有正电荷的三维互连导电支架结构，以及良好的表面疏水性能，这有利于细菌粘附和定植。

高阻尼Mg-Si多孔复合材料及制备方法 772

 0

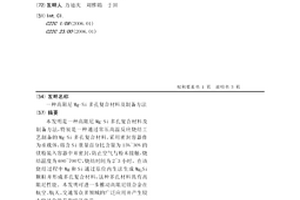

本发明是一种高阻尼Mg-Si多孔复合材料及制备方法，特别是一种通过常压高温反应烧结工艺制备的Mg-Si多孔复合材料，采用密封容器作为承载体，将含Si重量百分比含量为15%~30%的镁粉装入容器中并密封，防止空气与粉末接触，烧结温度为690~700℃，烧结时间为2~3小时。在该烧结过程中Mg和Si通过原位内生法生成Mg2Si颗粒并形成多孔复合材料，这种多孔材料具有高阻尼性能。本发明可进一步推动高阻尼镁合金在航空、航天、交通等众多领域的广泛应用并产生较大的社会效益和经济效益。

制备原位Al3Ti颗粒增强Al-Si-Cu复合材料的方法 679

 0

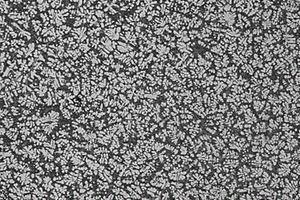

一种制备原位Al3Ti颗粒增强Al-Si-Cu复合材料的方法，将冰晶石粉与钛粉按1.1~1.5 : 1的质量比均匀混合、烘干；将Al-Si-Cu铝合金锭放入石墨坩埚过热至800~820℃，再将预热过的超声变幅杆探头置于熔体中，对熔体间歇超声，每次1~2s，每次超声释放2.0~2.5s，超声功率1.0~2.0kw，频率20kHz，总时间3~9min，超声的同时每隔30~40s用钟罩将铝箔包覆的冰晶石粉与钛粉混合粉末分批压入熔体，加入总量占铝合金熔体质量2.1wt.%~15.0wt.%，每批加入量为总加入量的10wt.%~15wt.%，边超声边搅拌，超声结束后立即精炼、扒渣、浇入预热金属模具内，冷却后取样。本发明工艺操作简便，成本也低，安全可靠，复合材料组织显著改善，晶粒为细小枝晶状、蔷薇状甚至近球状，Al3Ti增强相呈细小块状、颗粒状，尺寸达亚微米级，分布较弥散。

新型稀土氧化物包覆碳纳米管增强镁基复合材料的方法 575

 0

本发明申请属于金属基复合材料技术领域，具体公开了一种新型稀土氧化物包覆碳纳米管增强镁基复合材料的方法，包括材料配制、球磨混粉、干燥处理、制备柱状坯锭、热挤压处理、热处理。本方案主要应用在通过稀土氧化物包覆碳纳米管增强镁基复合材料性能的过程中，解决了现有技术中在制备碳纳米管增强镁基复合材料时存在的碳纳米管与镁基体的界面结合力差，以及碳纳米管在镁基体中分散不均匀的问题。

钴氧化物复合材料的电化学制备方法及其应用 737

 0

一种钴氧化物复合材料的电化学制备方法及其应用，它涉及一种钴氧化物的制备方法及其应用。本发明是要解决目前污染物双氯芬酸降解率低的技术问题。本发明将无水氯化钴和乙酸钠进行电化学电沉积方法将钴氧化物复合沉积在泡沫镍上，通过控制沉积时间、外加电压、氯化钴和乙酸钠的投加量使其复合，形成以泡沫镍为基底的复合钴氧化物阴极材料。本发明制备的CoO@Nifoam复合材料作为工作电极电催化降解双氯芬酸。本发明制备方法条件温和，操作简便，所制备的CoO@Nifoam复合材料具有良好的电化学性能，对有机污染物双氯酚酸有良好的脱毒效果和优异的电催化降解性能(降解率达到96％)，在处理有机污染物方面有良好的应用前景。

碳纳米管掺杂TiO2/环氧杂化玻璃钢复合材料的制备方法 917

 0

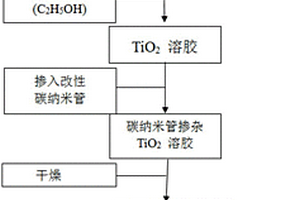

本发明公开了一种碳纳米管掺杂TiO2/环氧杂化玻璃钢复合材料的制备方法，以钛酸正丁酯为前驱体，乙酰丙酮为络合剂，无水乙醇为溶剂，使改性碳酸正丁酯与蒸馏水发生水解，浓硝酸为稳定剂，制备TiO2溶胶。将处理过的碳纳米管掺入其中，经过搅拌，加热去除大部分溶剂，获得稳定凝胶。将环氧树脂、固化剂、促进剂分别加入所得凝胶中，搅拌均匀，得到玻璃钢树脂基体，手糊法制备玻璃钢。所得样品于400℃加热1小时，获得纳米管掺杂TiO2/环氧杂化玻璃钢复合材料。本发明的玻璃钢复合材料在400℃处理后仍有一定的力学性能，而普通的玻璃钢只能在低于60℃使用。该材料中引入了碳纳米管，改善了材料的力学、电学性能。

纳微米级植硅体新型PMMA复合材料及其制备工艺 681

 0

本发明公开了纳微米级植硅体新型PMMA复合材料及其制备工艺，所述PMMA复合材料包含以下重量份的组分：PMMA填充剂0.1～0.5份、甲基丙烯酸甲酯50～75份和过氧化二苯甲酰0.1～0.2份；其中，所述PMMA填充剂为植硅体粉末，或者所述PMMA填充剂为植硅体粉末和白炭黑粉末，所述植硅体含量为纳微米级植硅体新型PMMA复合材料总质量的0.2～0.6％；当所述PMMA填充剂为植硅体粉末和白炭黑粉末，所述植硅体粉体：白炭黑粉体的重量比例为1.5～2.5:1。本发明提供了一种纳微米级植硅体新型PMMA复合材料，采用纳微米级的植硅体粉体粉末和白炭黑粉体作为填充原料，并辅以粉体改性，提高PMMA制备产品的多元化，同时提高PMMA复合材料的力学性能和热力学性能。

3R-MoS₂/碳布复合材料的制备方法及其应用 1024

 0

一种3R‑MoS₂/碳布复合材料的制备方法及其应用，它是要解决现有的水热合成的MoS₂纳米片制备过程复杂，对U(VI)的吸附量低、不容易回收的技术问题，本方法：一、将KCl、NaCl、钼盐和硫盐加热熔融，并加入碳布；二、以金属钼为工作电极，钼丝为辅助电极进行恒电流电解，然后将碳布取出，洗涤、烘干，得到3R‑MoS₂/碳布复合材料。该复合材料可作为吸附剂、电解水制氢的催化剂或光催化的催化剂。作为吸附剂去除水中U(VI)时，吸吸咐量为170～190mg/g，吸咐平衡时间仅为1分钟，可应用于电解水制氢、吸附和光催化领域。

三维多级孔洞的石墨烯/聚吡咯复合材料的制备方法及其应用 857

 0

一种三维多级孔洞的石墨烯/聚吡咯复合材料的制备方法及其应用，它涉及一种石墨烯复合材料的制备方法及其应用。本发明是要解决目前生物电化学系统生物质浓度低、电子转移差、微生物亲和力弱的技术问题。本发明：一、制备氧化石墨烯胶体悬浮液；二、循环伏安沉积。本发明的三维多级孔洞的石墨烯/聚吡咯复合材料作为生物电极应用于生物电化学系统中。本发明制备的三维多级孔洞的石墨烯/聚吡咯复合材料具有开放的多孔三维互连导电支架，具有较高的表面粗糙度，有利于微生物定植和细胞外电子转移到电极上。本发明的三维多级孔洞的石墨烯/聚吡咯复合材料具有三明治结构，其中的石墨烯层被聚吡咯层所保护，便于微生物的定植。

高温脱粘自粘合的SiCfTi基复合材料及制备方法 652

 0

本发明涉及碳化硅纤维增强钛基复合材料技术领域，且公开了一种高温脱粘自粘合的SiCfTi基复合材料，包括以下重量份数配比的原料：55～70份微米Ti粉、10～25份微米SiC_f粉、8～15份微米玻璃粉，其中，玻璃粉由平均粒径≤2.6um的30％wtBi₂O₃、20％wtB₂O₃、20％wtZnO、8％wtAl₂O₃、8％wtSiO₂、14％wtMgO组成。本发明还公开了一种高温脱粘自粘合的SiCfTi基复合材料的制备方法。本发明解决了现有技术中的SiC_f/Ti基复合材料，在高温的使用环境下，Ti基体与碳化硅纤维脱粘后，无法实现自动粘合的技术问题。

介孔SnO2/C复合材料的制备方法 775

 0

本发明提供了一种介孔SnO2/C复合材料的制备方法。该方法以碳水化合物、酚类化合物和锡无机盐为原料，用酸性水溶液将原料溶解混合，进行液相反应，再经干燥、固化、焙烧、水洗、烘干等步骤，制得介孔SnO2/C复合材料。通过原料加入量的改变，制备了一系列不同SnO2含量(0～40％)的介孔SnO2/C复合材料。相应的比表面积为2050～1300m2/g，总孔容为1.7～0.8cm3/g，孔径为3～5nm。这些复合材料表现出良好的电化学性能。其中，SnO2含量20％介孔SnO2/C复合材料首次可逆比容量为1270mAh/g且保持85％容量时循环次数可达300次。

基于超声制备半固态Mg2Si颗粒增强Mg-Al-Mn复合材料流变模型的建立方法 746

 0

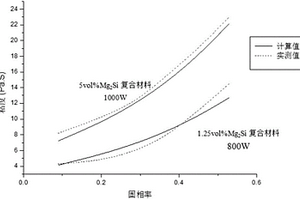

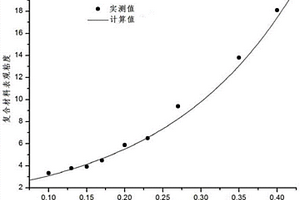

一种基于超声制备半固态Mg2Si颗粒增强Mg-Al-Mn复合材料流变模型的建立方法，1)用超声振动法，制备Mg2Si颗粒增强Mg-Al-Mn复合材料半固态浆料；2)超声条件下得出Mg2Si颗粒增强Mg-Al-Mn复合材料表观粘度与Mg2Si增强相体积分数、固相率的关系，用ηmmc/ηm＝(1+afMg2Si+bf2Mg2Si)表达；3)在基体材料的表观粘度测量基础上，ηm＝Aexp(Bfs)，其中B为常数项，fs为固相率，A为关于超声功率的幂函数；参数A采用A＝cP-d式子进行表达，其中c，d为常数项，P为超声功率；4)根据2)、3)得出流变模型：ηmmc＝cexp(Bfs)P-d(1+afMg2Si+bf2Mg2Si)。本发明可以获得超声制备的半固态Mg2Si颗粒增强Mg-Al-Mn复合材料的流变特性，对于优化流变成形工艺参数具有重要意义。

Fe_xW_yC-Bainite成分和组织双重梯度复合材料 632

 0

本发明公开了一种FexWyC‑Bainite成分和组织双梯度复合材料。传统陶瓷‑金属复合材料耐磨性与韧性相矛盾，此消彼长的现象非常严重。该FexWyC‑Bainite成分和组织双梯度复合材料按垂直于基板表面沿高度方向梯度变化，成分依次为铁基均质材料、5vt％Co/WC‑Fe复合材料、10vt％Co/WC‑Fe复合材料，形成了成分梯度；同时各梯度层基体发生不同程度的贝氏体相变，分别生成了贝氏体组织、贝氏体+碳化物、贝氏体+碳化物+马氏体/奥氏体混合组织，最终实现了成分和组织双重梯度结构，形成了成分和组织双重梯度复合材料，使材料兼备了贝氏体(Bainite)材料的韧性和金属化合物(FexWyC)的耐磨性。本发明降低了材料内部热应力，解决了金属材料耐磨性与韧性难以匹配的问题，形成了成分和组织双重梯度复合材料。

具有多孔八面体结构的Fe₂O₃/Fe₃O₄@C/G复合材料的制备方法 698

 0

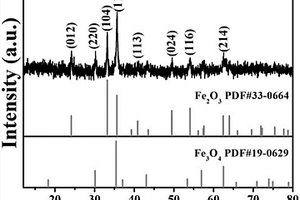

本发明公开了一种使用三乙胺(TEA)燃烧的方法制备具有多孔八面体结构的Fe₂O₃/Fe₃O₄@carbon/graphene(Fe₂O₃/Fe₃O₄@C/G)复合材料。采用一种金属有机框架(Fe‑MOF)为前驱体，将其均匀地负载在氧化石墨烯上，然后用TEA点燃，Fe‑MOF作为自牺牲模板生成Fe₂O₃/Fe₃O₄纳米颗粒，而氧化石墨烯还原为石墨烯，从而得到Fe₂O₃/Fe₃O₄@C/G复合材料。该方法不同于以往常规报道过的通过管式气氛炉煅烧的方式制备金属氧化物和石墨烯复合材料的方法。该方法制得的Fe₂O₃/Fe₃O₄@C/G复合材料具有多孔的八面体结构，且该方法制备过程简单快速、有利于节约能源和时间，制备的多孔Fe₂O₃/Fe₃O₄@C/G复合材料具有较大的孔隙率和良好的导电性，作为锂离子电池的负极材料显示出较好的性能优点。

核壳式TiB₂-Fe₆₄Ni₃₆因瓦基复合材料 837

 0

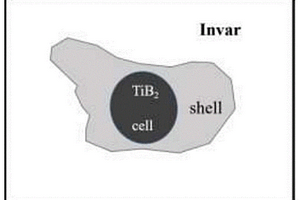

本发明属于复合材料领域，涉及一种核壳式TiB₂‑Fe₆₄Ni₃₆因瓦基复合材料。该核壳式TiB₂‑Fe₆₄Ni₃₆因瓦基复合材料由以TiB₂为核心的核壳式结构的增强组织和作为基体的Fe₆₄Ni₃₆因瓦合金构成；以TiB₂为核心的核壳式结构的增强组织均匀地分布在基体内，通过调整所添加的Ti/B原子比，形成不同结构的增强相；核壳式TiB₂‑Fe₆₄Ni₃₆因瓦基复合材料成分由单质Fe、Ni、Ti和Fe‑B合金混合粉末激光沉积而成；所述混合粉末的粒径大小为140～300目，形状为球型，化学成分为：单质Fe、Ni、Ti均为99.9％高纯粉末，Fe‑B合金粉中B元素含量为20wt.％。本发明提供一种核壳式TiB₂‑Fe₆₄Ni₃₆因瓦基复合材料，该材料成分可控，性能优越，可同时兼顾材料的因瓦特性和耐磨性能，通过改变Ti/B的原子比，在Fe₆₄Ni₃₆复合涂层中制备出以TiB₂为核心的壳核式组织。
