全部
▼
热搜：
942
0
一种电池正极及其制备方法与应用，涉及锂离子电池。电池正极设有金属集流体、正极活性物质、黏合剂，正极活性物质通过黏合剂涂布在集流体上，正极活性物质包括碳基/硫/铜复合材料、导电剂，金属集流体为Cu集流体或Cu合金集流体。将硫源加在溶剂中溶解，再加入碳源，超声处理后真空抽滤，再烘干后得到碳基/硫复合材料；然后用化学镀铜活化液活化碳基/硫复合材料，在化学镀铜铜源溶液中施镀，真空抽滤、烘干后得碳基/硫/铜复合材料,再与导电剂混合并研磨得正极活性物质粉末，并与黏合剂溶液混合，得正极活性物质粉体浆料，然后涂布在金属集流体上，所得正极极片干燥后除去溶剂即得电池正极。所述电池正极可在制备锂流电池中应用。
854
0

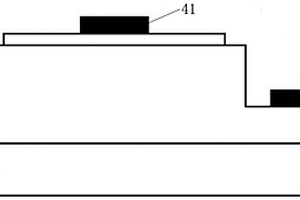

本发明公开一种LED，在衬底上生长外延层，在外延层上制作可变电阻率的透明导电层，在透明导电层上制作P电极，而在外延层上制作N电极；透明导电层由导电高分子复合材料构成，导电高分子复合材料由高分子基体材料和导电填料按体积比为1 : 0.01?1 : 1组成，高分子基体材料为环氧树脂、硅氧树脂、聚乙烯、偏二氟乙烯中的一种，导电填料为炭黑、石墨烯、碳纳米管、金属颗粒、金属纤维、金属氧化物颗粒中的一种或几种。本发明还公开所述LED制造方法。本发明可以解决LED芯片在恒压驱动模式下所对应的驱动电流随温度的上升而急剧升高的问题。
916
0

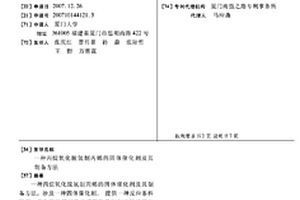

一种丙烷氧化脱氢制丙烯的固体催化剂及其制备方法，涉及一种固体催化剂。提供一种反应条件温和，催化性能较好的丙烷氧化脱氢制丙烯的固体催化剂及其制备方法。包括主料和添加剂，主料为磷钼杂多酸碱金属盐－氧化镍复合材料或磷钼杂多酸碱土金属盐－氧化镍复合材料。将柠檬酸配成水溶液，加入碱金属碳酸盐溶液或碱土金属碳酸盐溶液，加入六水合硝酸镍，加H3PMo12O40溶液至胶状，烘干得泡沫状固体，研磨，焙烧，造粒。或将柠檬酸配成水溶液，加入六水合硝酸镍搅拌至胶状，烘干得泡沫状固体，研磨，焙烧得纳米氧化镍，加到H3PMo12O40溶液中，搅拌下加入碱金属碳酸盐溶液或碱土金属碳酸盐溶液，蒸干，研磨，焙烧，造粒。
766
0

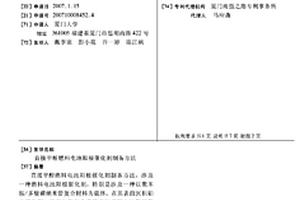

直接甲醇燃料电池阳极催化剂制备方法,涉及一种燃料电池阳极催化剂,特别是涉及一种以聚苯胺/多壁碳纳米管复合材料为载体,在其表面沉积铂的催化剂,将催化剂作为直接甲醇燃料电池阳极催化剂的制备方法。提供一种以聚苯胺/多壁碳纳米管复合材料为载体的PT/PANI/MWNT直接甲醇燃料电池阳极催化剂的制备方法。在容器中加入含有分散剂的硫酸溶液,再加入多壁碳纳米管,超声振荡后加入苯胺、过硫酸铵溶液,反应后洗涤烘干;取聚苯胺/多壁碳纳米管复合载体粉末至容器中,加入含添加剂的醋酸缓冲液,超声振荡得分散液;取氯铂酸溶液加入分散液中继续振荡;升温滴入过量的硼氢化钠还原剂溶液反应后过滤,洗涤至无氯离子后烘干成品。
827
0
一种石墨烯基高分子热界面材料及其制备方法，属于导热复合材料领域。以大片层、缺陷少的石墨烯为填料，聚偏氟乙烯为基体，同时引入聚乙烯吡咯烷酮作为一种交联剂，改善石墨烯与聚合物的界面相容性，从而降低声子散射程度。采用静电纺丝技术来制备复合材料，使石墨烯均匀分散在聚偏氟乙烯中，并且在纺丝过程中，石墨烯由于纤维被接收装置捕获而逐渐沉积，形成层层互连的三维传热结构，利于声子在复合材料中快速传递，大大提升传热性能。得到的复合材料不仅具有较高的导热系数，而且表现出良好的电绝缘性能，适合用于电子器件的界面散热材料。该方法具有工艺简单、成本低、易于控制等优点，具有规模化应用的潜力。

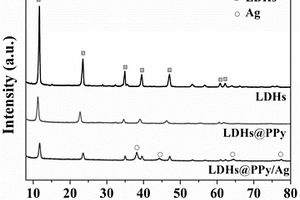

本发明提供一种聚吡咯/银表面改性层状粘土‑聚己内酯抗菌纳米复合薄膜的制备方法，包括以下步骤：通过利用可溶性Ag+盐引发吡咯(Py)在层状粘土(LDHs)表面发生化学氧化反应，同时，新形成PPy的化学氧化可以将银离子结合并还原成金属银纳米粒子(AgNP)，然后形成聚吡咯(PPy)包覆粘土LDHs获得聚吡咯表面改性层状粘土抗菌粉末(LDHs@PPy‑Ag)；最后将LDHs@PPy‑Ag和聚己内酯(PCL)采用溶液浇筑制备出LDHs@PPy‑Ag/PCL纳米复合薄膜。本发明通过表面有机包覆物PPy来增加LDHs与基材PCL之间界面相容性和结合力，提高最终纳米复合材料的力学性能和气体阻挡性等，并赋予复合薄膜优异抗菌性能，最终拓展表面改性层状粘土/生物基高分子复合材料在活性包装领域的应用，制备方法简单，条件易于控制，适合大规模生产。

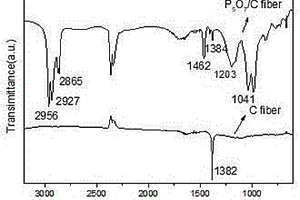

本发明涉及一种萃取剂P5O7复合碳纤维材料的合成，并且用于吸附分离液晶面板中铟的方法。本发明属于铟的回收利用技术领域，具体涉及从废旧液晶显示屏面板中回收铟的方法。该方法包括：（1）将碳纤维浸入丙酮中，去除表面的环氧树脂胶水后，将其放入60℃的烘箱中烘干，取出冷却后，充分浸泡在P5O7中，取出后，用去离子水清洗3次，置于110℃烘箱中烘干，即得P5O7‑C纤维复合材料；（2）配制0‑1000ppm的InCl3水溶液，加入0.1‑4 g/L的P5O7/C纤维复合材料，在摇床25‑45℃，200‑300rpm，pH值为0‑3下吸附分离铟，In3+的回收率大于95%，用3mol/L的盐酸可实现In3+的解吸，其解吸效率可达到80%。复合材料可重复使用，经过7个循环测试，P5O7/C纤维复合材料对In3+的回收率基本保持不变。
742
0

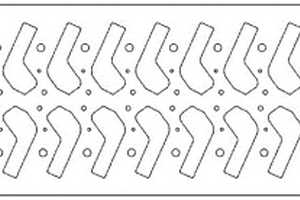

本发明公开一种应用应力技术克服形变的柔性电路加工工艺，在复合材料基底上完成线路布局后，对线路的空白处进行全版的填充，并预留反向钻孔的定位孔；在线路的空白处选取多个测试点，先量测测试点的厚度，然后测出完成线路布局后的复合材料基底在加工中的合力、合力矩及弯曲弹性模量数据；将多个完成线路布局后的复合材料基底叠合，对预留的定位孔进行反向钻孔；反钻孔完成后，多张一叠，在温度120?140℃, 时间100?120分钟的条件下，置于烘箱中。本发明有效解决由于复合材料基底和铜箔的线膨胀系数差异不同，导致FPC在加工中造成的较大变形量问题。
623
0

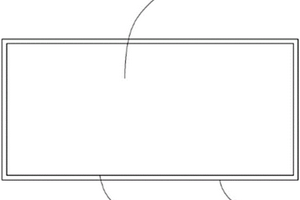

一种无冷凝水冰袋包括冷冻介质（1）、袋体（2）和复合材料袋（3）；所述袋体（2）包裹着所述冷冻介质（1）；所述袋体（2）包裹着冷冻介质（1）后放入所述复合材料袋（3）内；所述复合材料袋（3）使用无纺布、无纺布专用胶水、PE膜复合而成，具有很强的吸湿性；本实用新型采用的复合材料袋（3）具有很强的吸湿性，在使用过程中吸收了冰袋在化冻过程中产生的冷凝水，保持冷链箱内环境干燥，同时复合材料袋（3）避免冰袋与医药产品直接接触，解决普通生物冰袋使用过程中出现直接接触导致医药产品温度过低的问题，并延长了冰袋释放冷气的时间，增加了保冷周期。
678
0

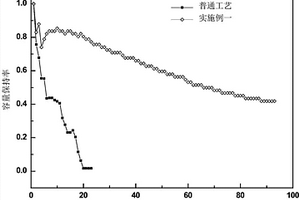

本发明公开了一种锂离子电池用硅负极电极片及其制备方法，将硅原料与有机物混合溶解在溶剂中，得到混合物，将所述混合物喷雾干燥得到有机物包覆硅复合材料；在惰性气体环境中分三个温度段依次处理：常温下放置0.5‑1h；随后升温至150‑250℃，放置0.5‑1h；再升温至450‑750℃，放置2‑4h使其包覆的有机物裂解为碳，得到碳包覆硅复合材料；将所述碳包覆硅复合材料与导电剂、粘接剂、分散剂和溶剂充分混合，得到电极浆料；将电极浆料均匀涂布于集流体表面，经烘干制得电极片。该电极片包括集流体和涂布于集流体表面的负极活性层，所述负极活性层包括碳包覆硅复合材料、导电剂、粘接剂、分散剂；所述碳包覆硅复合材料为表面包覆碳的硅材料，碳含量为0.1‑99质量份，厚度为1nm‑100μm，内部硅原料为含金属元素的微纳米结构硅或硅微粉。
915
0
本发明公开一种低能耗的无油静音空压机。所述低能耗的无油静音空压机包括至少一个气缸组件，每一所述气缸组件包括活塞和收容所述活塞的气缸；所述气缸的缸套内壁设有陶瓷膜层；所述活塞包括活塞本体、套设在所述活塞本体外侧的复合材料层和嵌设于所述复合材料层外侧的活塞环，所述活塞环与所述复合材料层采用相同的材料加工而成，并均由包含碳材料的复合材料制备而成；在工作时，所述活塞在所述缸套内往复运动，所述活塞环与所述缸套的内壁的陶瓷膜层相互摩擦，且所述活塞本体外侧的复合材料层在所述缸套内起导向作用，从而降低所述活塞和所述缸套之间的摩擦系数以及提高效率。
963
0

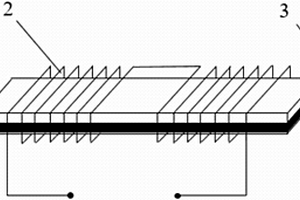

一种基于磁电效应的磁通门磁场传感器，涉及磁场传感器。设有层状磁电复合材料、激励线圈和压电层信号输出引线；所述层状磁电复合材料为非晶带材Metal‑glass/PVDF层状磁电复合材料，所述激励线圈为对称反向串联的激励线圈，对称反向串联的激励线圈绕在层状磁电复合材料Metal‑glass/PVDF上，并由函数信号发生器输出交流正弦电压信号驱动激励线圈，由锁相放大器测量压电层的二倍频输出信号，当直流磁场通过磁通门磁场传感器时，锁相放大器测量的输出信号包括相位和幅值，能够直接反映出施加的直流磁场大小和方向。采用磁电复合材料作为磁芯，采用电磁线圈作为激励线圈。
912
0

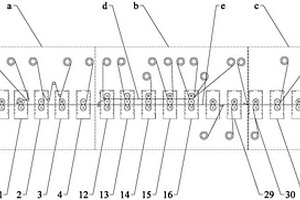

本发明公开一种导电布加绝缘麦拉的生产设备，包括沿着流水线依次设置的第一、二、三加工机构；第一加工机构对导电布进行加工，并贴合在绝缘胶带上，再对导电布、绝缘胶带同时进行加工，得到第一复合材料；第二加工机构包括上下设置的第一、二加工线；第一加工线贴合和加工膜材料、绝缘麦拉和第一承载膜，得到第二复合材料，且第一加工线沿着流水线的反向设置，第一加工线输出端衔接至第二加工线输入端；第二加工线将第二复合材料上下翻转并贴合在第一复合材料上；第三加工机构在第一复合材料的下表面贴合第二承载膜和双面离型膜。本发明只需一条流水线就能实现导电布、绝缘麦拉与其他膜材料的裁切、贴合，降低设备成本、提高生产效率和产品质量。

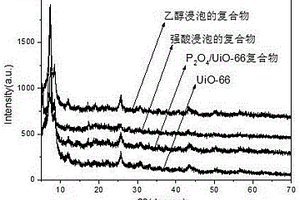

本发明涉及一种萃取剂P2O4复合金属有机框架材料UiO‑66材料的合成，并且用于吸附分离液晶面板中铟的方法。本发明属于铟的回收利用技术领域，具体涉及从废旧液晶显示屏面板中回收铟的方法。该方法包括：（1）合成制备UiO‑66后，将其加入乙醇稀释的萃取剂P2O4后，在摇床中振荡反应24小时，后在80‑100℃温度条件下烘干制备P2O4/UiO‑66复合材料；（2）配制0‑1000ppm的InCl3水溶液，加入0.1‑4 g/L的P2O4/UiO‑66复合材料，在摇床25‑45℃，200‑300rpm，pH值为0‑3下吸附分离铟，In3+的回收率大于95%，用3mol/L的盐酸可实现In3+的解吸，其解吸效率可达到88.8%。复合材料可重复使用，经过5个循环测试，P2O4/UiO‑66复合材料对In3+的回收率基本保持不变；（3）将复合材料用于处理经稀盐酸浸泡废弃液晶面板的溶液，其对In3+具有很高的选择性，其回收率达到95%以上。
1009
0

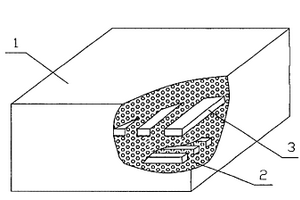

本实用新型公开了一种轻镁砖,砖体(1)由复合材料层(2)和竹片层(3)组成,竹片层(3)置于复合材料层(2)间并和复合材料层(2)压合。竹片层(3)是由若干竹片条并列间隔组成,竹片层(3)由若干竹片条交叉编织成网状。利用复合材料层(2)可使得砖体(1)的强度大;隔热、隔音和防水效果更佳,而将竹片层(3)和复合材料层(2)压合后一体成型,竹片层(3)在砖体(1)中起到加强筋的作用,可根据所需要砖体(1)的实际厚度调整复合材料层(2)和竹片层(3)的数量,本实用新型的结构简单、制造成本低,且强度大,防火隔热、隔音和防水效果好,有利于在房屋建筑中大量推广应用。
987
0
本发明公开了一种Au/Ti‑S催化剂及其制备方法与应用，所述催化剂以金属Au为活性中心，以钛基复合材料为载体，化学通式可表述为Au/Ti‑S，其中，Ti‑S代表钛基复合材料，S为硅材料载体，所述催化剂组成中Au的重量比为0.1％～4％，余量为钛基复合材料载体，所述钛基复合材料为将钛以钛氧四面体嵌入氧化硅骨架得到的多孔材料，其中孔径范围为0.5～100nm。所述催化剂制备过程为：首先制备钛基复合材料Ti‑S，然后合成氨基修饰的钛基复合材料Ti‑S‑Amino，最后将Ti‑S‑Amino、水和HAuCl4混合搅拌均匀后加入硼氢化钠溶液进行反应，制备出Au/Ti‑S催化剂。本发明所提供的催化剂运用于催化丙烯环氧化反应，具有贵金属负载量小，成本低，反应条件温和，转化率高及选择性好等优点。
655
0
本发明公开了一种实心异形球拍的生产工艺，其步骤包括：一、长纤维预浸固化：将长纤维丝束预浸于树脂中固化形成长纤维复合材料织板；二、裁切预成型：将长纤维复合材料织板按照设计需求进行裁切，然后将裁切后的多片长纤维复合材料织板放入模具的模腔内，使得长纤维复合材料织板形成球拍的形状；三、压合成型：将模具加温并压合，使得模腔内的长纤维复合材料织板固化成型；四、取拍：冷却开模，取出成型的球拍。本发明的长纤维复合材料织板是裁切后直接放入模具内压合成型，省却了传统卷制的步骤，不需要风管加压，降低了工艺难度，使得本发明的生产效率相比较传统的生产工艺得到了一个大大提升。
804
0
本发明公开了一种聚乙烯吡咯烷酮/石墨烯导电浆料及其制备方法和应用，该导电浆料的组成和重量百分比分别为聚乙烯吡咯烷酮/石墨烯复合材料1-10%，碳导电剂0.5-10%，溶剂80-98.5%。其中，聚乙烯吡咯烷酮/石墨烯复合材料按如下方法制得：首先将石墨烯加入到含有分散剂的去离子水中，制备石墨烯分散液，然后将所述分散液、N-乙烯基吡咯烷酮单体、引发剂、pH调节剂加入到反应釜中，进行原位悬浮聚合，制备得到的复合材料具有优异的力学、电学等各方面的性能；同时，本发明制备的聚乙烯吡咯烷酮/石墨烯导电浆料可作为锂电池正负极材料的导电剂，该导电浆料稳定性好，有利于石墨烯性能的发挥，可与活性物质形成良好的导电网络，具有制备工艺简单、生产效率高、成本低、环境友好等优点，适于大规模工业化生产。
713
0
本发明公开了一种聚乙烯吡咯烷酮/石墨烯导电浆料、制备方法及用途，该导电浆料是由重量百分含量如下的各原料组成：聚乙烯吡咯烷酮/石墨烯复合材料1-10份，其它导电物质0.5-10份，溶剂80-98.5份。其中，聚乙烯吡咯烷酮/石墨烯复合材料是通过将石墨烯、N-乙烯基吡咯烷酮、引发剂加入反应釜中，进行本体聚合，得到的复合材料具有优异的综合性能；另外，本发明制备的聚乙烯吡咯烷酮/石墨烯导电浆料可作为锂电池正负极材料的导电剂，该导电浆料稳定性好，能有效改善石墨烯在极性溶剂中的分散性，易于与活性物质形成良好的导电网络，使得电池具有优良的循环寿命、能量密度等电化学性能。本发明提供的导电浆料的制备方法具有工艺流程简单、生产成本低、环境友好、生产连续化等优点，具备工业化生产的可能性。
807
0
电池正极及其制备方法与在锂硫电池中的应用，涉及电池正极。电池正极设有金属集流体、正极活性物质和黏合剂，正极活性物质通过黏合剂涂布在集流体上，正极活性物质包括碳基/硫复合材料、导电剂。将碳基材料放入水中，超声后得碳基材料分散液；再将硫和硫化钠混合分散在水中，加入TX100，得黄色多硫化物分散液，再加入碳基材料分散液中，超声后加入盐酸，得到碳基-硫化物混合液，水浴，真空抽滤，烘干后再加热处理，得碳基/硫复合材料；将制得的碳基/硫复合材料和导电剂混合并研磨得到正极活性物质粉末，再将正极活性物质粉末和黏合剂溶液混合，制备包括黏合剂涂层的正极活性物质粉体浆料，涂布在金属集流体上，干燥后即得电池正极。
本发明提供一种聚苯胺及其衍生物与碳纳米管的复合物及该复合物的制备方法，涉及复合材料技术领域。其制备方法为：将碳纳米管和带‑SO3H官能团的磺酸类Brφnsted酸离子液体混合，球磨得到黑色的胶体。加入苯胺或苯胺衍生物，初次研磨后，加入氧化物，然后再次研磨3～5h，得到混合物。混合物经过滤、洗涤、干燥，得到聚苯胺/碳纳米管复合物或聚苯胺衍生物/碳纳米管复合物。以离子液体作为碳纳米管的分散剂和聚苯胺的掺杂剂，得到的复合物产率高、质量好。使用机械研磨方法，无污染，不使用溶剂，工艺简单，可连续大批量生产聚苯胺与碳纳米管复合材料，或是聚苯胺衍生物与碳纳米管的复合材料，应用前景广阔。
962
0

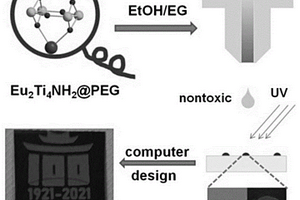

一种新型荧光墨水及其制备方法与应用，涉及荧光墨水。荧光墨水复合材料为Eu2Ti4‑NH2@PEG；其中Eu2Ti4‑NH2为Eu2Ti4(μ2‑O)2(μ3‑O)4(phen)2(tbza)9(paza)]·7H2O，PEG为甲氧基聚乙二醇琥珀酰亚胺碳酸酯。制备方法：水热法合成Eu2Ti4‑NH2，再与PEG溶解于甲苯中进行复合得到荧光墨水复合材料。Eu2Ti4‑NH2簇合物及Eu2Ti4‑NH2@PEG复合材料合成简单，制备方法快捷，易于操作。有较好固态荧光，毒性低、溶解性好，可作为低毒性荧光墨水使用。打印所得图案在可见光下无色透明，在紫外光下有明亮荧光，具有保密性及防伪有效性。
830
0

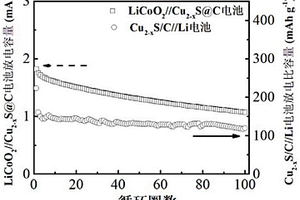

本发明公开了一种非水电解液电池及其制备方法，包括复合材料电极、锂金属对电极、隔膜和非水电解液；所述复合材料电极包括导电集流体和设置于导电集流体表面的复合材料层，所述复合材料层包括碳包覆Cu2‑xS复合材料，其中0≤x≤1.2，且Cu2‑xS的一次粒子粒径为2～200nm，每个Cu2‑xS一次粒子都被碳包覆，碳包覆层厚度为2～100nm。该非水电解液电池的活性物质材料来源广泛低廉、比容量高，非水电解液二次电池本身具有高容量的电池特性，不仅可作为手机等可移动信息化仪器中驱动电源用的二次电池，还可以作为电动汽车或混合电动车等各种机器的电源而广泛利用。
644
0
本发明提供一种利用静电纺丝技术制备纺丝纤维膜，使微藻固定于纤维膜表面或内部结构并进一步去除废水硝酸盐的方法，该方法利用静电纺丝纤维膜具有高比表面积、高孔隙率的材料特性，将微藻固定于薄膜表面或结构内部，除了藻类本身具备降解污染物的能力外，载体材料也对污染物具有一定的去除能力，同时固定化微藻将更有利于系统操作与物质回收。因此该方法不仅具有生物降解污染物的潜力，而且也具备较低操作费用，有利于缓解日益严重的硝酸盐污染，同时有助于污染现场整治。
818
0
涉及一种电化学方法测试或分析材料的装置,M×N阵列电极和参考电极置入电解池,阵列电极的引出端接多通道模拟开关,其输出通过A/D转换后输至微计算机,微计算机输出的控制信号通过数字I/O及电平转换器接多通道模拟开关。可直接原位测量金属/聚合物界面的电位分布,由此可研究腐蚀物种在聚合物涂层中的传输过程,可研究聚合物涂层的不均一性及缺陷分布,研究金属/聚合物界面的腐蚀电化学机理,评测聚合物涂层的耐蚀性能。
690
0
本实用新型涉及一种用于电子产品的复合材料面板，其包括面板本体，所述面板本体包括上面板层、下面板层和中间层，所述上面板层和下面板层为热固性纤维层，中间层为热塑性塑料层，所述中间层与上面板层之间通过偶联剂连接，所述中间层与下面板层之间亦通过偶联剂连接；所述面板本体外周向外延伸形成多个凸起部，相邻的两个凸起部之间形成缺口。本实用新型通过合理设置电子产品的面板结构，可以实现电子产品的轻量化和小型化。
734
0

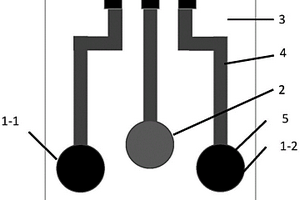

本实用新型属于柔性传感器领域，具体公开了基于石墨烯复合材料的柔性钙钾离子检测传感器。包括两个工作电极、一个参比电极和具有电路的耐高温高分子膜柔性基底；两工作电极分别为钙离子选择性电极和钾离子选择性电极，钙离子选择性电极具有石墨烯层、导电高分子聚合物层和特异性钙离子检测混合物层组成的第一复合多层结构，钾离子选择性电极具有石墨烯层、导电高分子聚合物层和特异性钾离子检测混合物层组成的第二复合多层结构，参比电极为Ag/AgCl电极。本实用新型柔性钙钾离子检测传感器操作可控，在0.25～2mM的钙、钾离子浓度下，显示出特有的开路电位；高灵敏度、高特异性、低干扰，综合性能突出，能够实现长时间进行实时检测。
1077
0
本实用新型公开一种复合材料产品的模具结构，由上模及下模组成，在上模及下模对应位置上分别设置至少一个夹砂槽，合模时，上模的夹砂槽与下模的夹砂槽对应，且相互贯通。本实用新型结构简单，可以提升产品的精度及品质，提高产品合格率，可以适用于大型复杂曲面产品的制作。
1041
0

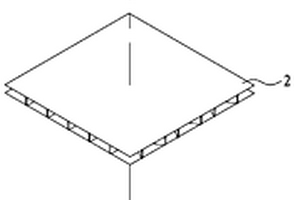

本实用新型公开了一种塑料面蜂窝纸板芯复合材料托盘，它包括底板、填充板和盖板；所述的填充板套置在底板内腔，盖板覆盖在底板内腔的开口端而将填充板包裹在底板内腔内；所述的底板的底面具有多个支撑脚，支撑脚的内腔填充尺寸较小的填充板。由于本实用新型的填充板套置在底板内腔，盖板覆盖在底板内腔的开口端而将填充板包裹在底板内腔内，塑料薄板制成的填充板和盖板具有较高的强度，耐水性好；一次成型制成的填充板上的支撑脚内腔填充填充板，具有较高的支撑强度且加工简单。
793
0
本发明公开了一种树脂基碳纤维复合材料工件的水性脱模剂及其制备方法，由以下原料制备而成，所述原料按重量份数比为：乳化剂5‑12重量份，复合改性硅树脂5‑10重量份，改性硅油2‑5重量份，扩散剂1‑2重量份，氟表面活性剂1‑7重量份，水40‑130重量份，增溶剂2‑3.5重量份，消泡剂4‑7重量份，防腐剂1‑2重量份，稳定剂4‑6重量份，环氧防腐树脂4‑6重量份，稳定剂为纤维素醚、聚乙烯醇、聚丙烯酰胺或聚乙烯醇和聚丙烯酰胺的混合体，由改性硅树脂及改性硅油经由乳化剂扩散剂经高压均质乳化而成，同时复合改性硅树脂和改性硅油价格相对较为低廉，降低了生产成本，且脱模剂在使用时可达到连续化喷一次脱四到七模，表面光亮整洁，避免了传动脱模剂脱模不净的现象。
中冶有色为您提供最新的福建厦门有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年03月25日 ~ 27日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年03月28日 ~ 30日
2025年04月27日 ~ 29日
