湖北有色金属复合材料技术理论与应用

导电复合材料及其制备方法和在锂离子电池电极中的应用 883

 0

本发明公开了一种导电复合材料及其制备方法和在锂离子电池电极中的应用。复合材料包括中空的导电聚合物管和导电剂，导电剂以不完全填充的方式均匀分散在导电聚合物管内部，导电聚合物管内径为100‑4000nm。其制备：将含有高分子聚合物和导电剂的静电纺丝溶液进行静电纺丝得纳米纤维丝，然后分散到含有导电聚合物单体的盐酸溶液中，加引发剂进行聚合反应，得到表面包覆导电聚合物的纳米纤维丝，最后加入有机溶剂中，充分溶解纳米纤维丝中的高分子聚合物，即得导电复合材料。该导电复合材料同时具有良好的导电和导离子特性，作为导电剂用于电极中时，可有效消除大电流充放电条件下的极化现象，缓解电池膨胀，提高倍率性能和循环性能。

基于磺化石墨烯/聚(3,4-亚乙二氧基噻吩)-聚(苯乙烯磺酸)复合材料的存储器件及其制备方法 943

 0

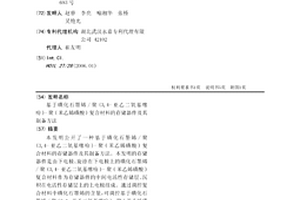

本发明公开了一种基于磺化石墨烯/聚(3,4-亚乙二氧基噻吩)-聚(苯乙烯磺酸)复合材料的存储器件及其制备方法。本发明的存储器件是由下电极、旋涂在下电极上的磺化石墨烯/聚(3,4-亚乙二氧基噻吩)-聚(苯乙烯磺酸)复合材料作为存储器件的中间电活性存储层、沉积在电活性存储层上的上电极组成。通过调控复合材料中磺化石墨烯的含量，可调控基于磺化石墨烯/聚(3,4-亚乙二氧基噻吩)-聚(苯乙烯磺酸)复合材料的存储器件的开启电压和开关电流比。本发明制造工艺简单，实验条件温和。

用于潜水器的复合材料耐压壳 959

 0

本发明公开了一种用于潜水器的复合材料耐压壳，属于潜水器的耐压壳领域。其包括设置在壳体上的用于进出潜水器的开口部，开口部包括复合材料表层、夹心层、预制件、钢质预制件、水密橡胶以及埋头螺栓，开口部最外层为复合材料表层，夹心层被所述复合材料表层包裹，预制件设置在复合材料表层与夹心层之间，用于开口部的结构增强，水密橡胶粘贴在开口部的复合材料表层上，其用于开口部的水密作用，钢质预制件贴合安装在水密橡胶上，并采用埋头螺栓将所述钢质预制件、水密橡胶以及所述复合材料表层固定，钢质预制件用于起到机构增强的作用。本发明复合材料耐压壳开口部具有较好的结构稳定性和水密性。

壳聚糖季铵盐/累托石纳米复合材料及其制备方法 751

 0

本发明涉及一种用作药物载体的壳聚糖季铵盐/累托石纳米复合材料及其制备方法,壳聚糖季铵盐/累托石纳米复合材料的基本组成为壳聚糖季铵盐和累托石,由壳聚糖季铵盐插层进入天然钙基累托石层间而生成,插层后累托石层间距在2.9NM-3.5NM间。其制备方法是在70-80℃搅拌条件下将一定浓度的壳聚糖季铵盐溶液分两次滴加到累托石水悬浮液中,冷冻干燥后即获得壳聚糖季铵盐/累托石纳米复合材料。壳聚糖季铵盐/累托石纳米复合材料的纳米粒子结合了粘土片层对药物的吸附作用、对黏膜的保护作用和吸附体内毒素的作用以及壳聚糖季铵盐的增强胃黏膜的渗透性和吸收性,非常适合在医药上应用,与纯壳聚糖季铵盐纳米粒子相比,其对药物的包封率要高,且缓释效果也好很多。

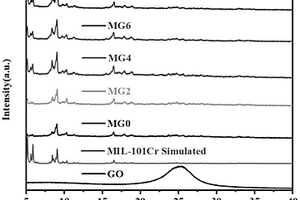

基于有机金属骨架复合材料的热管理涂层的制备方法 1129

 0

本发明属于热管理材料的制备技术领域，公开了一种基于有机金属骨架复合材料的热管理涂层的制备方法，其中，基于有机金属骨架的复合材料，包括石墨烯和原位生长于石墨烯表面的有机金属骨架材料。其中，基于有机金属骨架复合材料的热管理涂料，包括粘结剂成分和上述基于有机金属骨架的复合材料；粘结剂成分具体为硅溶胶、羧甲基纤维素钠等。本发明通过对复合材料的组成、结构及对应的制备方法整体工艺流程设计等进行改进，在GO表面原位生长有机金属骨架材料(如MIL‑101Cr)，相应能够得到一种比表面积和孔隙率更大的基于有机金属骨架的复合材料；该复合材料可用于形成热管理涂层，热管理性能有较大提升，具有较大的工业化应用潜力。

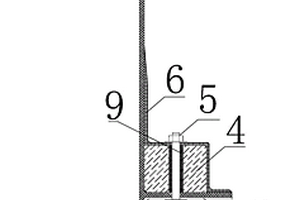

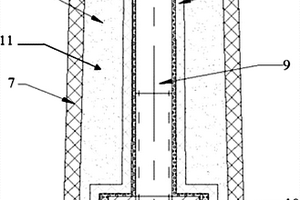

舰船上甲板复合材料矩形挡水板结构 1099

 0

本实用新型公开了一种舰船上甲板复合材料矩形挡水板结构，包括由复合材料罩壳和泡沫芯材组成的长条状挡水板，以及复合材料套管，泡沫芯材的全部外表面由复合材料罩壳包覆，沿所述挡水板长度方向间隔开设有横向通孔，复合材料套管穿过所述通孔，并与复合材料罩壳中的通孔内壁密封固定连接，复合材料套管中央通孔下端设有沉孔，沉孔内放置有连接块，连接块的内端面开设有连接螺孔，螺钉穿过复合材料套管中央通孔与沉孔内连接块的连接螺孔连接，所述连接块焊接在舰船上甲板相应位置。本实用新型采用复合材料罩壳包裹泡沫芯材并与复合材料套管连接形成密封结构，具有强度高、重量轻、耐腐蚀、磁性低、密封性高、隐身性好等优点。

柔性纳米复合材料薄膜及其制备方法 852

 0

本发明属于电子皮肤相关技术领域，其公开了一种柔性纳米复合材料薄膜及其制备方法，所述制备方法包括以下步骤：(1)将液晶单体和带有氨基的有机物按照预定摩尔比混合后，再加入溶剂和光引发剂以通过交联聚合得到液晶高分子溶液；(2)将活性材料加入到所述液晶高分子溶液中以得到成分均匀的纳米复合材料混合液；其中，所述活性材料是预先进行过表面功能化的，其为光活性材料或者电活性材料；(3)将所述纳米复合材料混合液进行加热以将所述纳米复合材料混合液中的溶剂蒸发掉，由此得到柔性纳米复合材料薄膜。所述制备方法工艺简单，成本低廉，制备的柔性纳米复合材料薄膜具有优异的柔性和可见光(或电)驱动运动性。

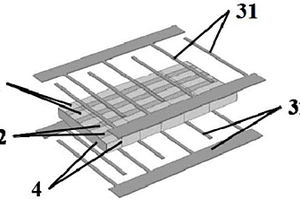

纵向梯度短纤维压电复合材料及其制备方法 720

 0

本发明公开了一种纵向梯度短纤维压电复合材料及其制备方法，涉及材料制备技术领域。该纵向梯度短纤维压电复合材料包括叉指电极和位于叉指电极的上下电极之间的压电纤维复合层，压电纤维复合层包括沿轴线方向依次粘结的多个短纤维压电复合单元，多个短纤维压电复合单元的轴向长度呈梯度变化，每个短纤维压电复合单元均包括多根极化短压电纤维和多根聚合物纤维。其在封装前就完成极化，极化完全且均匀不存在极化“死区”的问题，同时增强对非平面结构的适应性。该纵向梯度短纤维压电复合材料的制备方法，其制备上述纵向梯度短纤维压电复合材料，复合材料结构尺寸精确可控，容易实现压电纤维复合材料结构与性能系列化和批量化的制备。

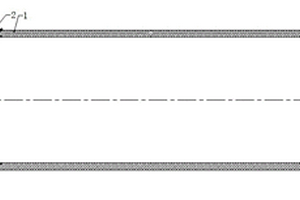

抗外压复合材料筒体与金属封头共固化的连接结构及其制造方法 844

 0

本发明涉及一种抗外压复合材料筒体与金属封头共固化的连接结构及其制备方法。该连接结构包括两个金属法兰，每个金属法兰具有底座和第一连接段，两个底座分别与两个金属封头固定连接，每个金属法兰的第一连接段的自由端具有27°的锥角，所述复合材料筒体的两端分别设置有与两个金属法兰的锥角相配合的第二连接段，每个金属法兰的内径与所述复合材料筒体的内径相当。本发明克服现有抗外压复合材料与金属封头装配连接效果不佳的技术问题，采用具有27°锥角的金属法兰与复合材料筒身缠绕共固化成型、脱模后再与金属封头机械连接。因此，本发明设计的连接结构能够保证复合材料筒身与金属封头筒身的连接强度及密封性。

防火膨胀型酚醛树脂基无机纤维增强复合材料与制作方法 899

 0

防火膨胀型酚醛树脂基无机纤维增强复合材料,由酚醛树脂、可膨胀性石墨、无机纤维增强材料以及固化剂、辅助剂成分。采用层压、模压、注射方法复合而成,可制成各种条状、环状、板状及各种复杂形状的制品,其制品可以作为结构材料使用,也可以经过表面装饰作为装饰材料使用。当遇火灾时,制品表面可膨胀性石墨及表面酚醛树脂炭化形成多层防火碳层,成为隔绝或削弱热传递的材料,可以防止火焰继续燃烧复合材料。不产生或很少产生燃烧时放出的浓烟或有毒气体。本复合材料适于制作飞机、轮船船舱、火车车厢、地铁车厢、电梯厢等高速交通工具,建筑物内部防火材料、军事装备、消防工具等,既可以作结构材料也可以作装饰材料使用,该材料遇火不燃烧具有相当卓越的防火效果。

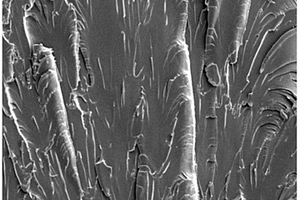

环氧树脂纳米复合材料及其制备方法 810

 0

本发明涉及一种环氧树脂纳米复合材料,包括40～95%的环氧树脂、0.1～10%的有机化累托土、1～59%的环氧树脂用固化剂。本发明还提供了上述环氧树脂纳米复合材料的制备方法:将有机化的累托土加入到环氧树脂中,加热到树脂熔化,抽真空搅拌后加入环氧树脂固化剂搅拌均匀,再倒入模具,在60℃—160℃固化成型。本发明制备方法简单,所得环氧树脂纳米复合材料具有较好的韧性,不仅耐冲击性能好,而且耐热性能优越,成本低廉。

轻质高强保温泡沫复合材料的制备方法 763

 0

本发明提供的轻质高强保温泡沫复合材料的制备方法，是以轻质、高孔隙率、低热导率的气凝胶纳米颗粒为异相成核剂和保温功能粒子添加剂，聚合物PMMA为基体制成的。该方法包括以下的步骤：(1)气凝胶/PMMA复合材料的制备；(2)气凝胶/PMMA泡沫复合材料的制备。本发明所制备的泡沫复合材料，密度为0.35～0.44g/cm3，常温测试条件下其压缩强度为15.19～19.92MPa，弯曲强度为15.53～22.24MPa，热导率为0.052～0.091W/(m·K)，且微观形貌可控，制备工艺简单，易操作，成本较低，可用作保温和结构材料，在建筑节能和航空航天等领域有广泛的应用前景。

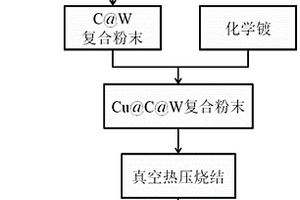

掺碳增强W-Cu复合材料的制备方法 1221

 0

本发明掺碳增强W-Cu复合材料的制备方法是一种基于有机物掺碳增强W-Cu复合材料的制备方法，该方法利用具有粘附性能的有机物的掺碳工艺，在W粉表面包覆一层有机添加物，将包覆后的W粉置于惰性气氛中进行高温处理使有机添加物发生热解，获得C@W复合粉末；然后以C@W复合粉末为原料通过包覆的方法制备出Cu@C@W复合粉末；再将Cu@C@W复合粉末在100-500MPa下进行冷等静压获得坯体，最后将坯体放入真空热压炉中进行烧结，获得掺碳增强W-Cu复合材料。本发明可以获得致密度高的掺碳增强W-Cu复合材料，具有W-Cu两相界面热阻低，界面结合力强，热导率高等优点。

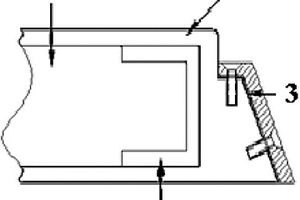

复合材料上层建筑与钢质主船体的机械连接结构与方法 977

 0

本发明提供一种复合材料上层建筑与钢质主船体的机械连接结构，包括上层建筑下围壁的复合材料板、下支撑件、上连接件、长杆螺栓和短杆螺栓；复合材料板设有向船体内折的折边；下支撑件与钢制主船体固定连接；上连接件设置在折边上，上连接件上表面、上连接件内侧表面、复合材料板内侧、及折边露出部分均糊制有密封复合材料层，使上连接件固定在折边上；上连接件、折边和下支撑件上均设有连通的通孔，通孔中填有增强复合材料后，再通过长杆螺栓将上连接件、折边和下支撑件固定连接；下支撑件的外表面糊制有与复合材料板连接的复合材料挡水板，复合材料挡水板与下支撑件通过短杆螺栓连接。采用本发明能提高连接的可靠性，承受的载荷更大。

铅炭复合材料、其制备方法及在铅炭电池中的应用 730

 0

本发明公开了一种铅炭复合材料、其制备方法及应用。所述复合材料包括三维多孔结构的炭骨架和附着在炭骨架上的纳米氧化铅-金属铅颗粒，炭骨架和纳米氧化铅-金属铅颗粒的质量比例在1∶103至1∶10之间；炭骨架的比表面积在20m2/g至1000m2/g之间；纳米氧化铅-金属铅颗粒中金属铅的摩尔比例小于或等于50％。其制备方法以铅的有机配合物为前驱体，在氧化气氛和/或惰性保护气氛下，200℃至1000℃焙烧20分钟以上。本发明提供的铅炭复合材料，结合了电池负极制备所需的铅粉与炭，解决了铅炭电池中炭材料从活性物质脱离的问题，提高了电池的初始容量及HRPSoC循环寿命，在高性能铅酸蓄电池领域有广阔的应用前景。

锌基复合材料氟化氢氧化锌及其制备方法和应用 938

 0

本发明提供一种锌基复合材料，该复合材料为氟化氢氧化锌（ZnOHF），其形貌为棒状；其制备方法为将纯度为99.9%以上的乙酸锌、氟化钠、六次甲基四按摩尔比为1:1:1-5混合，并搅拌均匀，得到混合物；再将混合物放置于容器中加蒸馏水搅拌30分钟，形成均匀溶液；进一步将得到的均匀溶液转移至水热反应釜中于140℃~180℃反应24小时，将反应产物离心、烘干、收集，得到ZnOHF锂离子电池负极材料。本发明首次将锌基复合材料氟化氢氧化锌应用于制备锂离子电池负极材料上。本发明合成方法简单，成本低廉；所制备的氟化氢氧化锌（ZnOHF）呈特殊棒状形貌；所制备氟化氢氧化锌（ZnOHF）具有明显的充、放电平台，在锂离子电池中有潜在应用。

TiC-Ni3Al复合材料及其制备方法 845

 0

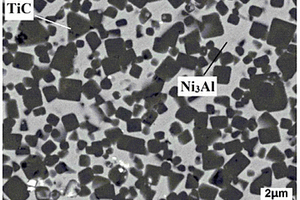

一种TiC-Ni3Al复合材料及其制备方法，属于金属-陶瓷复合材料及其制备方法，解决现有制备方法无法获得高致密、高强度TiC-Ni3Al复合材料的问题。本发明所提供的TiC-Ni3Al复合材料，包括陶瓷相TiC和粘结相Ni3Al金属间化合物，其由TiC-Ni3Al复合粉末经过模压成形、脱脂和气压烧结制成；所述TiC-Ni3Al复合粉末是以Ti粉、Ni粉、Al粉、石墨粉及B粉为原料，在氩气保护下采用高能球磨诱发自蔓延燃烧反应合成。所述TiC-Ni3Al复合材料的制备方法，依次包括高能球磨、模压成形、脱脂和气压烧结步骤。本发明工艺简单、效率高、成本低，所制备的TiC-Ni3Al复合材料硬度为86.0HRA～91.5HRA，抗弯强度1320MPa～2165MPa，断裂韧性KIC?8.66MPa·m1/2～17.48MPa·m1/2，适合用作切削刀具、热挤压模具以及航空发动机高温零部件。

原位分解制备轻质方镁石-镁铝尖晶石复合材料的方法 671

 0

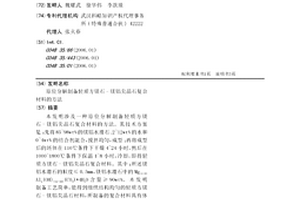

本发明涉及一种原位分解制备轻质方镁石-镁铝尖晶石复合材料的方法。其技术方案是：先将85~98wt%的镁铝水滑石、2~12wt%的水和0~4wt%的结合剂混合，搅拌均匀，成型；再将成型后的坯体在110℃条件下干燥4~24小时，然后在1000~1800℃条件下保温1~8小时，冷却，即得轻质方镁石-镁铝尖晶石复合材料。其中：所述镁铝水滑石的粒度≤0.5mm，镁铝水滑石中的Mg(4-6)Al2(OH)(12-16)(CO3)?4H2O含量≥90wt%。本发明制备工艺简单，能得到组织结构均匀的轻质方镁石-镁铝尖晶石材料，所制备的复合材料具有体积密度较小、强度较高、抗侵蚀性能优异、高温体积稳定性好和热震稳定性能优良的特点，能作为高温陶瓷和耐火材料生产的原料和轻质的优质耐火材料使用。

环氧树脂－二氧化硅空心管复合材料及制备方法 794

 0

本发明公开了一种环氧树脂－二氧化硅空心管复合材料及其制备方法。所述环氧树脂-二氧化硅空心管复合材料，包括二氧化硅空心纳米管和环氧树脂，所述二氧化硅空心纳米管分散于环氧树脂中，其添加量为环氧树脂的0.1～10wt.％。其制备方法包括以下步骤：(1)采用溶胶-凝胶法制备二氧化硅空心纳米管；(2)将步骤(1)制备的二氧化硅空心纳米管分散于环氧树脂中，形成环氧树脂-二氧化硅空心管均匀分散体系；(3)加入固化剂将步骤(2)中得到的环氧树脂固化。本发明提供的环氧树脂－二氧化硅空心管复合材料，具有优良的力学性能和声学阻尼性能，且制备方法简单，反应条件温和。

陶瓷高分子复合材料及其制备方法 847

 0

本发明公开的一种陶瓷高分子复合材料，按质量百分比计算包括以下组分：47～85的3Y-ZrO2，0～8％的聚乙烯，0～8％的聚丙烯，3～15％的石蜡，0～10％的微晶蜡，0.3～4％的分散剂，0～5％的增塑剂，5～25％的石墨颗粒，石墨颗粒粒径为1μm～1mm；所述3Y-ZrO2、聚乙烯、聚丙烯、石蜡、微晶蜡、分散剂、增塑剂和石墨颗粒高温烧结制得呈海绵状多孔交联结构的陶瓷材料，海绵状多孔交联结构的陶瓷材料注入高分子树脂材料形成重量轻且韧性好的陶瓷复合材料。本发明还公开了一种陶瓷高分子复合材料的制备方法。

铝基复合材料的无压渗透铸造方法 1029

 0

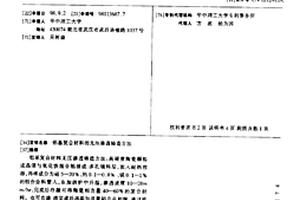

铝基复合材料无压渗透铸造方法:高硬度陶瓷颗粒或晶须与氧化铁混合粘接成多孔填料层,放入耐热容器,再将成分为硅5—20%、钙0.1—0.8%、镁0.1—1%的铝合金料置入,在加热炉中升温,渗透速度10—20mm/hr,完成后冷凝可得陶瓷相含量40—60%的复合材料。也可在渗透完成后再添加适量铝合金和锶,通过机械搅拌搅散已渗透部分,获得陶瓷相均匀分布、含量为5—30%的铝基复合材料。

具有存储效应的绝缘高分子/石墨烯复合材料及其合成方法和用途 1131

 0

本发明涉及具有存储效应的绝缘高分子/石墨烯复合材料及其合成方法和用途,包括有以下步骤:1)制备单层或多层氧化石墨;2)将步骤1)得到的氧化石墨与异氰酸苯酯在N,N-二甲基甲酰胺中于60-90oC反应12-48小时,抽滤、洗涤和干燥后,得功能化氧化石墨;3)将步骤2)得到的功能化的氧化石墨与绝缘高分子在有机溶剂中超声0.5-2小时,然后向其中加入还原剂,于60-100oC反应24-48小时,倒入甲醇中沉淀,过滤,真空烘干得到绝缘高分子/石墨烯复合材料。本发明显著特点是:1)实验条件温和,操作简单;2)可调控基于该复合材料的存储器件的开启电压和开关电流比,在信息材料领域有较好的应用前景和经济效益。

PLA/MMT降解增强母料共混改性PLA/PBAT复合材料及其制备方法 822

 0

本发明涉及一种PLA/MMT降解增强母料共混改性PLA/PBAT复合材料及其制备方法，属于生物降解材料技术领域。本发明以聚乳酸（PLA）、聚对苯二甲酸-己二酸-丁二醇共聚酯（PBAT）和PLA/MMT降解增强母料为原料，将PLA?10～90份、PBAT?10～90份、PLA/MMT降解增强母料5～30份混合均匀后，熔融共混改性PLA/PBAT制备性能优异的PLA/PBAT复合材料，其中PLA/MMT降解增强母料是通过插层剂和助插层剂利用离子交换制备有机蒙脱土，增加蒙脱土之间的层间距，再通过熔融原位聚合将单体或聚乳酸分子链插层到蒙脱土的层间制得。本发明制得的PLA/MMT降解增强母料共混改性PLA/PBAT复合材料性能优异，可用于日常用品和包装材料的生产。

锑化镁晶须-硅化镁颗粒复合增强镁基复合材料的制备方法 772

 0

本发明公开了一种Mg3Sb2晶须‑Mg2Si颗粒复合增强镁基复合材料及其制备方法和应用，将不同质量的Mg粉、Sb粉和Si粉混合均匀，将混合粉末装入模具，压制成型，成型的制品用石墨纸包覆后放入在650‑750℃的烧结炉中烧结。在烧结过程中，加热温度达到630℃后Sb熔化，首先Mg和Sb反应形成Mg3Sb2晶须，随着加热温度提高，Mg和Si形成Mg2Si颗粒。最终获得Mg3Sb2晶须为主要强化相，Mg2Si颗粒为辅助强化相的镁基复合材料。通过Mg3Sb2晶须超高的强度和Mg2Si颗粒很高的硬度协同强化，提高复合材料的性能。

低摩擦水润滑高分子轴承复合材料 752

 0

本发明属于复合材料技术领域，公开了一种低摩擦水润滑高分子轴承复合材料，其特征在于，包括：超高分子量聚乙烯、聚苯乙烯-乙烯-丁烯三嵌段共聚物、聚乙烯醇、石墨以及二硫化钼；其中，按质量比计，每100份超高分子量聚乙烯的情况下，聚苯乙烯-乙烯-丁烯三嵌段共聚物为10～40份，聚乙烯醇2～5份，石墨2～10份，二硫化钼1～5份。本发明提供一种有效的材料搭配方案构成低摩擦水润滑高分子轴承复合材料。

互穿网络结构水性聚氨酯纳米复合材料的制备方法 735

 0

本发明提供一种互穿网络结构水性聚氨酯纳米复合材料的制备方法，包括以下步骤：1]聚合物多元醇及亲水性功能单体真空脱水处理；2]加入催化剂和二异氰酸酯在室温下反应0.5-2小时，升温至60-80℃保温反应1-5小时；3]降温至40-50℃，加入扩链剂保温反应2-4小时；4]升温至60-70℃，加入反应性单体封端；5]降温至30-50℃，加入中和剂调节pH值。6]升温至60℃，滴加去离子水，搅拌分散；7]升温至60-65℃，滴加引发剂的水溶液和成核单体，程序升温保温反应，得到一种互穿网络结构的水性聚氨酯纳米复合材料。本发明的优点：有效地解决了VOC排放问题；该纳米复合材料具备核壳结构和互穿网络结构的特点，使得其具有良好的力学性能；采用连续法的合成工艺，有利于提高生产效率。

碳与四氧化三铁介孔复合材料及其制备和在治理环境污水中的应用 912

 0

本发明公开了碳与四氧化三铁介孔复合材料及其制备和在治理环境污水中的应用。它以壳聚糖为碳源,以九水合硝酸铁,醋酸,氢氧化钠为原料,在室温下通过微通道辅助方法,得到碳与四氧化三铁复合材料。本发明方法制备的碳与四氧化三铁复合材料具有介孔结构,比表面积比较大,该材料中碳与四氧化三铁的质量比为2∶1。由于该材料具有磁性,因而在外部磁场的作用下便能够实现快速分离。制备出的碳与四氧化三铁磁性复合材料在较短的时间内能吸附被污染水中重金属铅离子,而不产生类似絮凝剂的污染物。本发明工艺简单,成本低,对环境友好,符合实际生产需要。

船用碳纤维复合材料大侧斜螺旋桨叶及其设计方法 712

 0

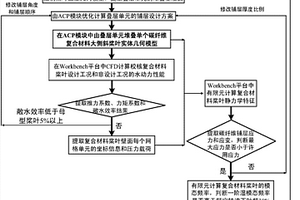

本发明公开了一种船用碳纤维复合材料大侧斜螺旋桨叶的设计方法，设计碳纤维复合材料大侧斜桨叶的母型金属材料桨叶；确定碳纤维叠层单元的铺层设置方案；由所得结果堆叠生成单个碳纤维复合材料大侧斜桨叶实体几何模型，然后周向旋转复制得到叶片数个复合材料大侧斜桨叶实体几何模型；若不符合要求则修改铺层角度、铺层顺序、铺层厚度；确定船用碳纤维复合材料大侧斜螺旋桨叶模型。本发明还公开了一种船用碳纤维复合材料大侧斜螺旋桨叶。本发明能够有效填补国内该技术方面的缺项，甚至能进一步形成设计规范，有力促进国内船用高性能复合材料桨叶的自主研发和推广应用。设计方法也适用于复合材料喷泵和泵喷叶片设计。

泡沫镍负载铁镍基复合材料的制备方法及其应用 1079

 0

本发明公开了一种泡沫镍负载铁镍基复合材料的制备方法及其应用，包括如下操作步骤：步骤1：取镍源、铁源、铵源、表面活性剂和泡沫镍超声分散在溶剂A中制备前驱体溶液，将所得的前驱体溶液置于高压釜中在高压环境下反应5‑20h，反应完成后冷却至室温，取出后洗涤并干燥即得到氮掺杂的FeNi‑LDHs/NF纳米阵列复合材料；步骤2：将步骤1所得FeNi‑LDHs/NF纳米阵列复合材料放入MOF的合成溶液中，通过模板定向生长反应在其表面负载MOF粒子，水洗数次后进行干燥即得到FeNi‑LDHs/MOF/NF纳米阵列复合材料；步骤3：将步骤2所得FeNi‑LDHs/MOF/NF纳米阵列复合材料进行掺磷、掺硫或氧化反应以得到泡沫镍负载铁镍基复合材料。该制备方法操作简单、原料易得，反应条件容易达到。

聚乙烯吡啶修饰氧化石墨烯/金纳米粒子复合材料及其制备方法和应用 824

 0

本发明公开了一种聚乙烯吡啶修饰氧化石墨烯/金纳米粒子复合材料及其制备方法和应用。本发明首先通过原子转移自由基聚合方法将聚乙烯吡啶接枝到氧化石墨烯表面，再将金纳米粒子与聚乙烯吡啶修饰的氧化石墨烯混合均匀后，旋涂在基底上，得到聚乙烯吡啶修饰氧化石墨烯/金纳米粒子复合材料。此类纳米复合材料可以作为存储材料应用于制备信息存储器件。通过调控复合材料中各组分的含量，可调控基于聚乙烯吡啶修饰氧化石墨烯/金纳米粒子复合材料的存储器件的存储行为。本发明提供的聚乙烯吡啶修饰氧化石墨烯/金纳米粒子复合材料具有制备方法简单、存储性能好和稳定性高等优点，在信息存储领域有着广阔的应用前景。
