湖北有色金属复合材料技术理论与应用

用蓝晶石合成堇青石-莫来石复合材料的方法 1108

 0

本发明涉及一种用蓝晶石合成堇青石-莫来石复合材料的方法。其技术方案是：将60~80wt%的蓝晶石和20~40wt%的滑石装入球磨罐中，球磨3~5h，过180目筛，得到混合料；将混合料和蒸馏水按质量比为1︰（0.03~0.04）混合均匀，睏料48~72h，机压成型；然后在100~120℃条件下干燥12~24h，在1220~1370℃条件下保温2-6h，随炉冷却，即得堇青石-莫来石复合材料。本发明具有成本低、烧成温度低和转化率高的特点，所合成的堇青石-莫来石复合材料杂质相少、体积密度较大和耐压强度高。

热压法制备改性纳米碳管和甲基丙烯酸甲酯复合材料的方法 1139

 0

本发明公开了一种热压法制备改性纳米碳管和甲基丙烯酸甲酯复合材料的方法,先是将氧化剂加入纳米碳管,搅拌,离心分离,洗涤,干燥,得到改性纳米碳管;再将纳米碳管分批次加入到MMA中,加入引发剂和分散剂,搅拌,升温至80～100℃,保温,将其产物放入模具内进行热压,冷却,即制得复合材料;本方法是通过改性后纳米碳管形成羟基或羰基,再与单体MMA(甲基丙烯酸甲酯)发生聚合,并通过热压法制得复合材料;改性后的纳米碳管不仅与有机物MMA有较好的浸润性,同时还可控制纳米碳管在PMMA中形成较稳定的化学键;而且在一定温度和压力下进行热压,可增强产品的机械性能,其拉力可达到45MPa以上。

聚乙烯基咔唑/石墨烯复合材料及其合成方法和用途 733

 0

本发明涉及聚乙烯基咔唑/石墨烯复合材料及其合成方法和用途,包括由下述反应得到的产物:先从天然石墨氧化得到氧化石墨,再将可引发可逆加成-断裂链转移聚合基团接枝到氧化石墨表面,再利用引发基团引发N-乙烯基咔唑在氧化石墨表面上的聚合反应,最后采用不同的还原剂还原得到聚乙烯基咔唑/石墨烯复合材料。本发明的显著特点是:表面引发可逆加成-断裂链转移聚合的条件简单,容易操作,可以将聚乙烯基咔唑通过共价键牢固的结合在石墨烯表面,还可实现高分子分子量及分子量分布的可控合成,在一定程度上有效改善了两种材料的相容性;复合材料的载流子传输性能得到提高,在光电信息材料领域有较好的应用前景和经济效益。

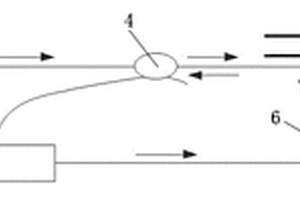

基于光纤光栅传感的复合材料胶接接头的损伤监测方法 805

 0

本发明提出基于光纤光栅传感的复合材料胶接接头的损伤监测方法，将光纤光栅传感器埋入复合材料胶接接头内，胶接接头损伤过程中光纤光栅传感器的反射光谱会发生变化，本发明利用光谱仪测出复合材料胶接接头处的反射光谱，然后利用遗传算法将测得的反射光谱进行重构，得到复合材料胶接接头处的应变分布，最后与有限元分析得到的复合材料胶接接头被粘物的应变分布变化与胶层损伤演化的映射关系模型进行对比，进而判断复合材料胶接接头是否出现损伤。本发明可实现复合材料胶接区非均匀应变的测量，增加了复合材料胶接接头部位损伤监测的精确性。

一类类流体无机纳米粒子与聚合物的复合材料及制备 791

 0

本发明提供公开了一类类流体无机纳米粒子与 聚合物的复合材料及制备方法。该复合材料由体积份比的m份 类流体纳米粒子和100－m份热塑性聚合物，在熔化温度±20 ℃一次成型混合而 成，其中0＜m≤10，所述的聚合物包括聚氯乙烯、聚乙烯、 聚丙烯、聚苯乙烯、尼龙和聚酯，所述的无机纳米粒子包括纳 米碳酸钙、纳米二氧化硅和纳米二氧化钛。这类复合材料由于 类流体无机纳米粒子在没有溶剂存在下，表现出类液体行为， 与聚合物复合，类流体无机纳米粒子对聚合物同时具有增韧、 增强和增塑作用，显著地提高了聚合物的抗冲击强度和拉伸强 度，这类复合材料特别适用于制备透明片材和薄膜。

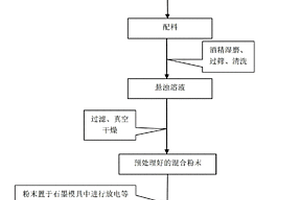

具有多层次梯度结构的功能梯度铝基复合材料及其制备方法 762

 0

本发明公开了一种具有多层次梯度结构的功能梯度铝基复合材料，包括变形铝合金层和铝基复合材料层，所述铝基复合材料层以析出强化类铝合金为基体，以碳化硼为增强相，所述铝基复合材料层有多层，每层铝基复合材料层中碳化硼的含量不同，且碳化硼的含量梯度增加，每层碳化硼的含量低于对应铝基复合材料层质量的20％。本发明还包括一种具有多层次梯度结构的功能梯度铝基复合材料的制备方法。本发明采用电场辅助烧结技术，利用直流脉冲电流的加压烧结方法，可实现低温快速烧结，获得细小、均匀的组织；烧结体致密度较高，力学性能较好。

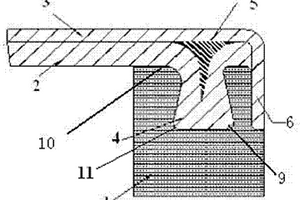

纤维增强复合材料层合板结构边缘与金属件的连接结构 923

 0

本实用新型公开了一种纤维增强复合材料层合板结构边缘与金属件的连接结构，金属件位于纤维增强复合材料层合板结构边缘处，在金属件的连接面上开设有燕尾式U型槽，金属件的连接面与纤维增强复合材料层合板下铺层之间采用胶接连接，纤维增强复合材料层合板下铺层填入金属件的燕尾式U型槽中，与其内壁胶接成型，纤维增强复合材料层合板下铺层伸入燕尾式U型槽内的间隙处用填充材料填实，外表面被打磨平整，纤维增强复合材料层合板的其余铺层依次铺设在下铺层之上。本实用新型可以保证复合材料层合板边缘与钢结构之间的连接强度和完整性，和连接处的紧密连接要求，适用于所有纤维增强复合材料层合板结构边缘与金属件的端部水密坚固连接。

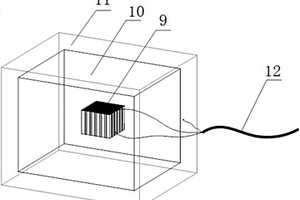

基于1‑3型水泥基压电复合材料的剪应力传感器及制备方法 702

 0

本发明公开了一种基于1‑3型水泥基压电复合材料的剪应力传感器及制备方法，该剪应力传感器包括1‑3型水泥基压电复合材料元件，以及1‑3型水泥基压电复合材料元件外依次包覆的封装层、屏蔽层；1‑3型水泥基压电复合材料元件的正极和负极均通过导线引出至屏蔽层外与屏蔽线相连，屏蔽线连接屏蔽层。该元件包括水泥基压电复合材料主体和电极，其中，水泥基压电复合材料主体由压电陶瓷柱构成的压电陶瓷柱阵列和充填于压电陶瓷柱间的水泥基材构成；压电陶瓷柱阵列是通过对极化后的压电陶瓷块切割获得，切割方向与压电陶瓷块极化方向垂直。本发明传感器灵敏度高、频带响应宽、抗干扰效果好，且与混凝土结构相容性好，可用于混凝土结构健康监测。

碳纳米管增强铝基复合材料的熔炼工艺 753

 0

本发明提供一种碳纳米管增强铝基复合材料的熔炼工艺，将熔炼助剂、碳纳米管、铝/铝合金粉末在行星球磨机中进行球磨混合分散，得到混合粉末；将混合粉末放入模具中冷压，获得碳纳米管‑铝/铝合金预制块；通过钟罩将碳纳米管‑铝/铝合金预制块压入铝熔液中，在搅拌下进行熔炼，静置后浇铸成型，所述熔炼助剂为硼铝酸钾(KBF₄)、钛氟铝酸钾(K₂TiF₆)、氟铝酸钾(K₃AlF₆)或氟铝酸钠(Na₃AlF₆)中的任意一种。本发明的碳纳米管增强铝基复合材料熔炼工艺，采用熔炼工艺制备碳纳米管增强铝基复合材料，实现了熔炼过程中碳纳米管的高效分散，且可沿用传统金属冶炼设备，具有工艺简单、投资少、产品强度高等特点，适用于工业化批量生产。

横向梯度短纤维压电复合材料及其制备方法 1001

 0

本发明公开了一种横向梯度短纤维压电复合材料及其制备方法，涉及材料制备技术领域。该横向梯度短纤维压电复合材料包括叉指电极和位于叉指电极的上下电极之间的压电纤维复合层，压电纤维复合层包括沿轴线方向依次相连的多个短纤维压电复合单元，每个短纤维压电复合单元均包括多根极化短压电纤维和多根聚合物纤维，多根极化短压电纤维在拼接方向上的宽度呈梯度变化。其在封装前就完成极化，极化完全且均匀不存在极化“死区”的问题，同时增强对非平面结构的适应性。该横向梯度短纤维压电复合材料的制备方法，其制备上述横向梯度短纤维压电复合材料，复合材料结构尺寸精确可控，容易实现压电纤维复合材料结构与性能系列化和批量化的制备。

聚苯胺-Fe3O4纳米复合材料及其制备方法 706

 0

一种聚苯胺－Fe3O4纳米复合材料及其制备方法, 涉及有机－无机纳米复合材料。本发明提供了一种导电铁磁性有机聚合物－无机纳米复合材料及其制备技术。其方法是将聚苯胺粒子含Fe2+和Fe3+的混合铁盐溶液中浸泡一定时间后, 边搅拌边滴入碱溶液至适当的pH值, 然后搅拌一定时间制备出聚苯胺－FGe3O4纳米复合粒子。该纳米复合粒子, 如果与介电油混合可组成电磁流变液; 如果进一步经有机酸掺杂, 则能制备出巨磁电阻纳米复合膜。

LED灯罩用阻燃高透光耐候聚碳酸酯复合材料及制备方法 1081

 0

本发明属于聚碳酸酯复合材料技术领域，具体公开了一种LED灯罩用阻燃高透光耐候聚碳酸酯复合材料及制备方法。本聚碳酸酯复合材料由原料聚碳酸酯、共聚有机硅氧烷微球、有机化纳米蒙脱土、耐候剂和相容剂制备而成。按照重量份，上述原料的重量份分别为：聚碳酸酯100份、共聚有机硅氧烷微球0.2-0.6份、有机化纳米蒙脱土3-8份、耐候剂0.5-1份、其他助剂0-2份。本发明所制得的LED灯罩用阻燃高透光耐候聚碳酸酯复合材料不仅具有优异的力学性能与加工性能，而且具有高透光性、高阻燃、优异的耐候性等优点，能满足LED照明灯罩的要求，工艺简单，有利于普遍推广和应用。

TiAl-Ag-WS2-ZnO-Ti2AlC-TiC自润滑复合材料及其制备方法 713

 0

本发明提供一种TiAl-Ag-WS2-ZnO-Ti2AlC-TiC自润滑复合材料及其制备方法。TiAl-Ag-WS2-ZnO-Ti2AlC-TiC自润滑复合材料，其特征在于它由Ti粉、Al粉、Cr粉、Nb粉、B粉和复合固体润滑剂粉料制备而成，其中Ti：Al：Cr：Nb：B的摩尔比=47：47：2：2：2，复合固体润滑剂粉料的加入量为Ti粉、Al粉、Cr粉、Nb粉和B粉总质量的4-16%，所述复合固体润滑剂粉料由Ag、WS2和ZnO组成，Ag、WS2、ZnO的质量比为7：7：2。本发明合成的自润滑复合材料的组份设计新颖(基体+复合润滑相+增强相)，具有使用温度区间宽、良好的耐磨性和自润滑减摩性能。制备过程快捷简单、工艺参数稳定、易操作、成本低，可有效地拓展钛铝基自润滑复合材料应用前景。

吹气工艺生产复合材料制品的方法 699

 0

本发明涉及复合材料制品的生产方法，更具体地说，涉及一种吹气工艺生产复合材料制品的方法。包括以下步骤：阴膜表面均匀涂抹脱模蜡，随后喷涂胶衣树脂，静置至胶衣树脂固化；在预成型膜上包裹预浸料，随后取出预成型膜，放入芯轴，再将预成型膜和芯轴放入模具型腔内，随后加热并向芯轴吹气进行固化，吹气过程中使芯轴充满预成型膜型腔，使其与模具型腔面贴合，固化完毕后去除芯轴获得复合材料制品。本发明先在预成型膜上包裹预浸料，达到复合材料制品的形状和大小，随后将芯轴放入预浸料中并吹气，整体操作简单，便于施工操作，且保证了预浸料与模具型腔的贴合性，所制备的复合材料成型效果好。

复合材料增强件及成型工艺方法 983

 0

本发明提供一种复合材料增强件成型工艺方法，所述复合材料为碳纤维/环氧树脂型，包括以下步骤:S1.按增强件的3D图作2D展开图；S2.对碳纤维复合材料柔性接头增强件进行铺层设计，大口、中段和小口的比例为1:2:1，各部分重叠搭接，无明显界限；S3.对碳纤维复合材料柔性接头增强件按其与轴线成+45°、0°、90°、‑45°四个铺层角度方向进行铺层角度和顺序设计；S4.采用热压固化工艺，制作成待固化增强件；S5.将待固化增强件进行真空袋组合，并放入热压罐，升温固化；S6.对固化增强件进行外形加工，得到所需的产品。本发明的工艺方法根据柔性接头的特殊受力情况进行针对性设计，充分利用碳纤维复合材料的各向异性的优势，进一步提高性能降低重量。

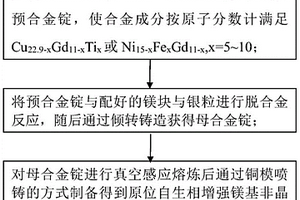

原位自生相增强镁基非晶复合材料及其制备方法 873

 0

本发明提供了一种原位自生相增强镁基非晶复合材料及其制备方法，属于镁基非晶复合材料领域。上述原位自生相增强镁基非晶复合材料的成分为(Mg0.595Cu0.229Ag0.066Gd0.11)100‑xTix或(Mg0.69Ni0.15Gd0.11Ag0.06)100‑xFex，其中x的范围为5～10。本发明通过对镁基非晶复合材料的成分进行优化，使其具有较高的非晶形成能力，易于形成非晶基体；并且通过对其元素种类进行优化，能够利用脱合金反应使得弥散增强相与基体结合强度高，进而保证该镁基非晶复合材料具有较优的力学性能，断裂强度和室温塑性得到显著提高。

多层模压复合材料及其制备方法 759

 0

本发明公开了一种多层模压复合材料的制备方法，包括1)碳纤维预混料制备的步骤；2)预浸碳布制备的步骤；和3)整体模压的步骤。其中步骤3)中，先将预浸碳布均匀裁减成24～36片，并将其中裁剪后预浸碳布片数的1/3制备成网格状预浸碳布，剩余的2/3为无网格预浸碳布；然后按无网格预浸碳布/碳纤维预混料/网格状预浸碳布/碳纤维预混料/无网格预浸碳布的顺序模压得到五层复合材料。本发明还公开了上述方法制备的多层模压复合材料。本发明方法与纯铺层复合材料相比，由于短纤维层的加入，以及中间碳布层网格“钉扎”结构的设计，其层间结合强度提高约20％，且强度与纯铺层复合材料相当，但成本下降约30％。

树脂复合材料的制备方法 700

 0

本发明属于材料制备技术领域，涉及一种复合材料成型工艺，为了解决现有一些复合材料(主要是那些包括表层以及位于表层内的芯层，且芯层一般为泡沫，表层一般为织物的复合材料)普遍采用如手糊或预浸料模压等成型工艺制备，制成的产品存在产品质量(主要体现在产品的物理性能上)不够稳定或产品表面存在针孔和色差等问题，本发明提供了一种复合材料成型工艺，该工艺分别用两种不同的方法来制备复合材料的内层和外层，使用本发明技术方案即可有效的解决上述技术问题。

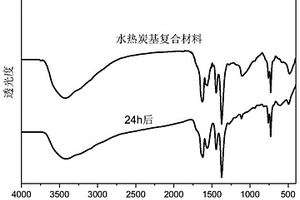

水热炭基复合材料、其制备和应用 761

 0

本发明属于复合材料技术领域，更具体地，涉及一种水热炭基复合材料、其制备和应用。将生物质与金属有机骨架材料前驱体溶液混合，得到原料混合液；将原料混合液在密闭反应器中进行水热反应，该水热反应过程中发生生物质的炭化与所述金属有机骨架材料的晶化反应；水热反应完毕后固液分离，对得到的固体材料进行清洗、干燥后，获得所述水热炭基复合材料。通过在水热炭制备过程中加入金属有机骨架前驱体，使得水热炭和金属有机骨架有机结合获得水热炭基复合材料，提高其对重金属的吸附能力，由此解决现有技术的水热炭基复合材料吸附重金属原料不易得、吸附效果不佳的技术问题。

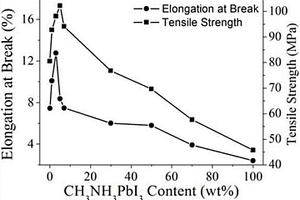

新型CH3NH3PbI3/聚酰亚胺复合材料及其制备方法 1153

 0

本发明公开了一种新型CH3NH3PbI3/聚酰亚胺复合材料及其制备方法，本发明的制备方法包括(1)CH3NH3I和CH3NH3PbI3的制备、(2)聚酰亚胺的制备、(3)CH3NH3PbI3/聚酰亚胺复合材料的制备，取制备好的聚酰亚胺溶解于二甲基甲酰胺中，将CH3NH3PbI3添加到溶液中，室温下大力搅拌，将得到的均匀混合物倒入带硅胶模具的玻璃板上，并在马弗炉中进行程序化升温，升温结束后冷却到室温并剥离，得到CH3NH3PbI3/聚酰亚胺复合薄膜。本发明制备的CH3NH3PbI3/聚酰亚胺复合材料借助聚酰亚胺优秀的成膜性制备钙钛矿/聚酰亚胺复合材料，同时具备了钙钛矿的电性能以及聚酰亚胺的机械性能，CH3NH3PbI3可以作为电子吸收层，聚酰亚胺可以作为空穴传输层，形成完美的导电网络，有利于钙钛矿复合材料在太阳能电池中的应用。

航天发动机燃气舵用C/SiC复合材料及其制备方法 1095

 0

一种航天发动机燃气舵用C/SiC复合材料及其制备方法，所述C/SiC复合材料是将三维正交预制体经化学气相渗积(CVI)，料浆浸渍(SI)石墨片(Graphite Sheet,GS)，原位生长碳线(Carbon Wire,CW)以及熔融反应渗硅(RMI)法致密化至密度为2.0~2.20 g/cm3，属于陶瓷基复合材料制备技术领域。具体制备方法为：首先采用三维正交的方法制备碳纤维预制体，之后采用CVI法制备低密度碳/碳(C/C)多孔体，经过高温热处理后采用SI法引入石墨片制备得到C/C‑GS多孔体，然后采用化学气相沉积法（CVD）原位制备碳线得到C/C‑GS‑CW多孔体，最后采用RMI法制得轻质耐烧蚀航天发动机燃气舵用C/SiC复合材料。本发明所制备的航天发动机燃气舵用C/SiC复合材料，具有密度小，耐超高温，抗烧蚀，热膨胀系数小，不发生灾难性破坏等显著优点。

协同增效的邻苯二甲腈树脂复合材料及其制备方法 805

 0

本发明提供了一种协同增效的邻苯二甲腈树脂复合材料及其制备方法，所述复合材料由零维纳米TiO₂和二维蒙脱土纳米填料与邻苯二甲腈树脂复合而成。与传统混合方法制备的离散型复合材料相比，本发明制备出的新型复合材料中，零维纳米TiO₂和二维蒙脱土在邻苯二甲腈树脂基体内合理分布，协同配合，有效整合了两者增强聚合物基体的优势，弥补了各自的劣势，使新型复合材料在多项性能上都有了大幅提高，可在多种特殊复杂环境中使用。

邻苯二甲腈树脂新型复合材料及制备方法 905

 0

本发明提供了一种二维蒙脱土和一维埃洛石纳米填料协同增效的邻苯二甲腈树脂新型复合材料及其制备方法，所述复合材料由二维蒙脱土和一维埃洛石纳米填料与邻苯二甲腈树脂复合而成。与传统混合方法制备的离散型复合材料相比，本发明制备出的新型复合材料中，二维蒙脱土和一维埃洛石在邻苯二甲腈树脂基体内合理分布，协同配合，有效整合了两者增强聚合物基体的优势，弥补了各自的劣势，使新型复合材料在多项性能上都有了大幅提高，可在多种特殊复杂环境中使用。

小尺寸防热复合材料螺钉的制备方法 1051

 0

本发明公开了一种小尺寸防热复合材料螺钉的制备方法，属于复合材料技术领域。所述小尺寸防热复合材料螺钉的制备方法包括根据试板结构制造模具；通过正交三向的编织方式成型试板预成型体；在模具内进行RTM成型试板；获得的试板进行加工获得小尺寸防热螺钉。本发明小尺寸防热复合材料螺钉的制备方法提高了复合材料螺钉的防热性能，解决了小尺寸编织体螺钉带来的螺纹加工问题。

硅/聚合物复合材料及其制备方法和应用 1100

 0

本发明公开了一种硅/聚合物复合材料及其制备方法和应用。该材料是一种含共轭多羰基单元的聚酰亚胺与硅形成的复合材料，所述含共轭多羰基单元的聚酰亚胺是由酸酐和胺类经一步热缩聚法制得，所述复合材料为纳米硅粉在所述缩聚过程中加入制得。本发明提供的硅/聚合物复合材料在用于锂离子电池负极时，聚合物在一定程度上缓冲了硅的体积膨胀，表现出较高的比容量和良好的循环稳定性；同时所使用的原材料便宜易得，复合材料一步热缩聚法制得，过程简单易行，是一种应用潜力很大的电极材料。

氧化石墨烯/聚苯胺/二氧化钛纳米复合材料及聚苯胺纳米防腐涂料的制备方法 875

 0

本发明公开了一种氧化石墨烯/聚苯胺/二氧化钛纳米复合材料及聚苯胺纳米防腐涂料的制备方法，纳米复合材料的制备方法包括：（1）以氢氧化钠溶液或氨水溶液为分散剂，将氧化石墨超声剥离得氧化石墨烯；（2）将氧化石墨烯添加到苯胺的有机磺酸溶液，搅拌10h~16h得氧化石墨烯/聚苯胺纳米复合材料；（3）将纳米二氧化钛添加到步骤（2）所得的氧化石墨烯/聚苯胺纳米复合材料的有机磺酸溶液中，搅拌10h~16h，依次经离心、洗涤、烘干得氧化石墨烯/聚苯胺/二氧化钛纳米复合材料。本发明原料廉价易得，工艺简单易控，所得聚苯胺纳米防腐涂料的防腐性能优异且环境友好。

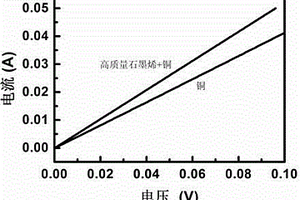

石墨烯/金属基复合材料及其制备方法 848

 0

本发明涉及石墨烯/金属基复合材料的技术领域，具体涉及一种石墨烯/金属基复合材料及其制备方法。其制法为：将还原石墨烯或放电等离子体烧结法制备的高质量石墨烯与纳米金属粉加入到乙醇溶液中，超声混合，然后经球磨、干燥、烧结后，得石墨烯/金属基复合材料。其优点是：本发明提供的方法具有工艺简单、适用性广、效率高等优点。所制备的石墨烯/金属基复合材料具有高导电性、高导热性和高强度的优点；在提高金属基复合材料强度的同时保持其良好的导电和导热性能。

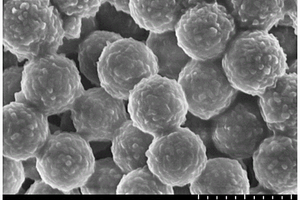

电化学储能复合材料及其制备方法与应用 990

 0

本发明公开了一种电化学储能复合材料及其制备方法与应用，属于导电材料技术领域。所述方法包括：获得聚吡咯微球；采用溶液聚合法将聚苯胺均匀包裹在所述聚吡咯微球的表面，获得以聚吡咯为核层，聚苯胺为壳层的电化学储能复合材料。本发明的电化学储能复合材料，具有核壳结构，结构稳定，形貌可控，是以聚吡咯为核层且所述核层呈均一的球形，以聚苯胺为壳层且所述聚苯胺均匀包覆在核层的表面，达到了壳层厚度的均一，该复合材料呈现海胆状，比表面积明显增大，更有利于电荷的传输，使得该复合材料的比电容可以达到590.5F/g，该复合材料的制备工艺简单，造价低，重复性好，在超级电容器等领域具有良好的应用前景。

车用复合材料传动轴及其制备方法 955

 0

本发明公开了一种车用复合材料传动轴及其制备方法，包括纤维增强复合材料管，其两端的管壁上环向均布有多个通孔；金属连接件，其具有与纤维增强复合材料管的端部的内径相同的外径，且环向设有与通孔的数量和位置对应的多个凹孔，两个金属连接件分别同轴心连接于纤维增强复合材料管的两端，并通过销轴穿设通孔和凹孔；补强套管，其套接于纤维增强复合材料管的端部，并覆盖住销轴。本发明采用编织拉挤的纤维增强复合材料管，内外壁光滑，管壁厚度均匀，高速运转时动平衡性能好，其轴向和环向强度和刚度高，层间抗扭强度高，制备工艺简单，整体可靠性高，补强套管填补了打孔处的强度缺陷，实现了外约束，同时避免了使用过程中轴外侧产生毛坯。

ZnO/累托石/碳纳米管纳米复合材料的制备方法 744

 0

本发明公开了一种ZnO/累托石/碳纳米管纳米复合材料的制备方法,其步骤是:A、制备氧化锌溶胶:在室温下,以二甲苯和乙二醇为混合溶剂,经水合肼和醋酸锌反应制得ZnO溶胶;B、碳纳米管和累托石负载ZnO:预处理后的累托石和纯化后的碳纳米管加入ZnO溶胶中,搅拌,室温下静置后离心,将固体沉淀从溶液中分离出来;C、静置分离,洗涤研磨:室温下静置后离心,将固体沉淀从溶液中分离出来;将沉淀分别用无水乙醇和去离子水洗涤各后,在马弗炉中500℃下焙烧,研磨均匀可得该复合材料;制备方法工艺简单,工艺参数易控制,价格低廉,复合材料结晶性好、纯度高,实现了纳米ZnO微粒负载,并解决了在应用过程中分离回收困难的问题。
