全部
▼
热搜：
633
0
本发明公开了一种石墨烯包覆的锂硫电池正极材料及制备方法。所述锂硫电池正极材料由以下步骤制得：a、将金属锂粉末、碳化硅粉末均匀混合得到混合粉末；b、将混合粉末使用氢气刻蚀后，接着通入氩气和二硫化碳气体进行热处理，得到正极材料颗粒；c、将正极材料颗粒压制成型，制得石墨烯包覆的锂硫电池正极材料。所述方法具有以下有益效果：本发明制备的正极材料无需额外添加导电剂，其载硫量高，致密性好，解决了传统合成过程中由于添加大量导电剂引起的载流量低的问题，在使用时，硫化锂在脱嵌过程中首先脱锂，仅出现体积收缩，不会引起外层包覆的石墨烯层破裂，从而提高电池的循环性能。
1027
0
本发明涉及锂硫电池抑制溶解方法技术领域，具体涉及一种抑制锂硫电池正极溶解的方法，包括如下步骤：先将正极材料进行等离子体表面活化，再投入含有离子交换树脂的聚乙烯亚胺溶液、含有离子交换树脂和碳纳米管的溶液中浸泡以及含有离子交换树脂的壳聚糖溶液中依次浸泡，重复上述浸泡过程2‑3次，再进行热风干燥后置于装入有机溶剂的避光容器中，超声震荡，再转移至透明容器中加入乙酸进行紫外辐照处理，即得。本发明解决了现有技术中锂硫电池多硫化锂溶解穿梭引起可逆容量下降的问题，从而抑制锂硫电池的穿梭效应和正极溶解，有效提高正极材料的循环性能，适用于锂硫电池的正极材料，延长其使用寿命。
1034
0

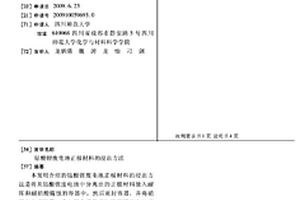

本发明介绍的钴酸锂废电池正极材料的浸出方法是将从钴酸锂废电池中分离出的正极材料放入耐压和耐硝酸腐蚀的容器中,然后密封容器,并将硝酸泵入该容器,通入工业纯氧进行钴酸锂废电池正极材料的浸出。浸出温度为20～100℃,浸出压力为0.05～0.5MPA,浸出的硝酸初始浓度为1～6MOL/L,浸出时间为1～4小时,浸出过程进行搅拌,搅拌速度30～100R/MIN。硝酸加入量为加入反应容器的正极材料中全部金属浸出的硝酸理论消耗量的101～130%。
1045
0
本发明涉及具有热胀融合关闭效应的锂离子电池隔膜及其制备方法,属于锂电池制造技术领域。本发明所要解决的技术问题是为了降低受热后的收缩率,提供一种改性聚烯烃隔膜。该改性聚烯烃隔膜微孔聚烯烃隔膜和其表面覆盖着粒径为10-1000nm的聚合物胶体粒子涂层。本发明改性聚烯烃隔膜具有热胀融合关闭效应,热稳定好,受热后的收缩率低,避免电池燃烧、爆炸现象发生,提高了电池的安全可靠性;另外它对电解质溶液具有良好的吸液和保液能力,从而赋予了锂离子电池具有优良的循环使用寿命。
594
0

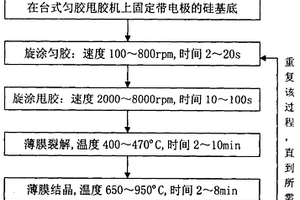

本发明涉及一种热释电钽酸锂LiTa3O8薄膜及其溶胶－凝胶法制备工艺。本发明提供一种新组份的热释电钽酸锂LiTa3O8薄膜，比普通的钽酸锂LiTaO3薄膜，具有更小的漏电电流，能承受更高的极化电压。除具有非制冷的热释电特性外，钽酸锂LiTa3O8薄膜还具有良好的铁电、压电、电光和非线性光学特性，利用其一种或几种特性可制作功能器件。本发明所述制备钽酸锂LiTa3O8薄膜的溶胶－凝胶工艺：以铂金基底或硅单晶为基底，以高纯度金属锂和乙醇钽为原料，以乙二醇甲醚为溶剂，氩气保护下制备LiTa3O8溶胶，通过在基底上旋转涂膜得到LiTa3O8湿膜，对湿膜快速热退火得到0.2～5μm厚LiTa3O8薄膜。
本发明属于锂离子电池领域，提供锂离子电池正极材料Li(Ni0.8Co0.1Mn0.1)1‑xYxO2及其制备方法，其中0
标签：
加工技术
四川 - 成都
来源：中冶有色技术网
2023-03-18
827
0
本实用新型公开了一种锂辉石原料进厂的自动堆取料系统，包括卸车机、卸料器、进料传输系统、锂辉石原料堆场、刮板取料机、取料传输系统、窰尾喂料仓；卸料器位于卸车机后方，接受卸车机卸下的原料，并输送至进料传输系统；进料传输系统一端位于卸料器下部，另一端延伸至锂辉石原料堆场内的顶部，锂辉石原料堆场内的进料传输系统安装有堆料小车，堆料小车将原料顶堆到锂辉石原料堆场；锂辉石原料堆场内设有刮板取料机，刮板取料机输送原料至取料传输系统；取料传输系统将锂辉石原料输送至窰尾喂料仓。本实用新型实现了锂辉石原料运输的全自动作业，提高了锂辉石原料进厂的效率，极大程度降低了工人的劳动强度，且提高了土地利用率，变相降低了成本。
本发明公开了具有氟化物表面包覆层的钛酸锂复合电极材料及制备方法，所述复合电极材料的包覆层为一种或多种金属的氟化物MxFy，其中M是锂、镁、锶、钡、铝或铅，该包覆层的厚度为0.1~100nm，在复合电极材料中所占的质量比为0.01~20%，所述钛酸锂为具有尖晶石结构的晶体材料。所述制备方法以可溶于水的M的盐及氟化铵为原料，通过原位化学反应沉积，结合惰性氛围热处理，实现氟化物对钛酸锂表面的原位包覆。所述复合电极材料的包覆层能够屏蔽钛酸锂电极材料表面活性点，使得钛酸锂复合电极材料作为锂离子电池负极材料使用时不胀气、倍率性能好、容量保持率高及循环性能优异，且工艺简便，成本低廉，适合规模化生产，具有广阔的市场前景。
839
0
本发明公开了一种锂渣资源化回收处理方法，包括以下步骤：将锂渣与锂辉石混合，并进行酸化调浆后焙烧得到含有Li2SO4的酸化焙烧料；向酸化焙烧料中加入石灰石进行中和，然后对酸化焙烧料进行水浸并进行过滤，得到浸出渣与浸出液；向浸出液中加入碳酸盐得到Li2CO3；将得到的Li2CO3与石灰混合后进行苛化反应得到苛化渣与苛化液；将苛化渣回用与酸化焙烧料混合，对苛化液进行浓缩结晶、分离烘干得到LiOH；本发明具有在制备碳酸锂与氢氧化锂的同时，将部分碳酸锂作为原料参与氢氧化锂的制备，同时将氢氧化锂制备过程中产生的苛化渣回用参与碳酸锂的制备，进而实现碳酸锂制备与氢氧化锂制备的联合循环，大大提高了资源回用率。
907
0
本实用新型涉及锂带生产设备领域，特别是一种能够自清洁的锂带挤压管道，其包括：管身，所述管身内壁形成的第一通道用于挤压金属锂；所述管身的内壁上设置有能够开合的氯化锂输出孔，所述氯化锂输出孔打开时能够向所述第一通道内输出氯化锂粉末，所述管身的内壁上设置有能够伸出的吹气装置，所述吹气装置伸出时能够朝向所述管身的内壁吹气，本实用新型的发明目的在于提供一种便于清洗锂带挤压管道内部残留金属锂的能够自清洁的锂带挤压管道。
657
0
本发明涉及锂电池领域，公开了一种卷对卷热贴合制备聚合物固态锂电池片的方法。包括如下制备过程：（1）将聚环氧乙烷、聚碳酸乙烯酯、锂盐、异丙醇铝、纳米无机物、快离子导体、增塑剂混合均匀后经螺杆挤出成膜，制得电解质薄膜片；（2）在卷对卷装置的A轴、B轴分别放置锂电池正极片和负极片，将电解质膜片设置在中间，趁热导入卷对卷装置，贴合在负极片，经加湿、烘干、热定型、卷取，制得聚合物固态锂电池片。本发明制得的聚合物电解质具有良好的无定形特性，离子电导率高，同时具有无机固化特性，从而提高了聚合物电解质的热稳定性，同时制备方法连续稳定，可有效实现规模化制备聚合物固态锂电池。
792
0
本发明公开了一种锂电池用硫酸乙烯酯的制备方法，涉及锂离子电池技术领域，将去质子处理的杂多蓝锂盐与亚硫酸乙烯酯作为制备原料，直接制备出适用于锂离子电池电解液使用的、含杂多蓝锂盐的亚硫酸乙烯酯添加剂，无需对其除杂。所以本发明所制备的含杂多蓝锂盐的硫酸乙烯酯可直接被用于电解液添加剂。
604
0
本发明提供了一种用于低温锂电池的负极活性材料及制备方法，所选负极材料为金属及其氧化物、氢化锂，首先对负极材料表面进行氟化处理，使负极材料表面形成金属‑氟基网状多孔结构，再用含羟基有机聚合物、羧酸进行表面接枝，最后过滤、热处理后得到锂电池负极活性材料。金属及其氧化物其表面经氟化处理后，形成一种金属‑氟基网状多孔结构，降低锂脱嵌过程中电解液对负极材料的腐蚀钝化，同时为锂离子提供脱嵌通道，在低温放电过程中，这种活性材料颗粒的表面上发生电解液分解，表面形成一层有机固态电解质膜（SEI膜）。使锂离子电池在充放电过程中负极活性材料的结构基本上保持稳定。
789
0
本发明涉及锂电池领域，公开了一种二维层状磷酸镍锂正极材料及制备方法。包括如下制备过程：（1）以生物质资源为原料，离子液体为模板剂，反应制得深棕色碳产物；（2）将深棕色碳产物进行煅烧，制得具有二维层状结构的碳材料；（3）将碳材料与锂源、镍源、磷源、表面活性剂加入去离子水中制成浆料；（4）将浆料水热反应并收集产物；（5）将产物冷冻干燥，制得二维层状磷酸镍锂前驱体；（6）将前驱体煅烧并收集，制得二维层状磷酸镍锂正极材料。本发明制得的磷酸镍锂正极材料，以碳材料为骨架，导电性能好，并且在高倍率稳定性大大提高，同时整个制备工艺简单，能耗低，成本低，绿色环保。
1049
0

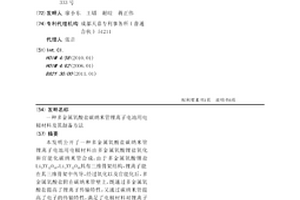

本发明公开了一种多金属氧酸盐碳纳米管锂离子电池用电极材料由多金属氧酸锂盐氧化和官能化碳纳米管合成，由于多金属氧酸锂盐Li3XY12O40，Li4XY12O40具有三维骨架结构，锂离子能在其三维骨架中传导，经过氧化以及官能化后，多金属氧酸盐附在碳纳米管壁上，既通过多金属氧酸盐提高了锂离子传输特性，又通过碳纳米管提高了电子的传输特性，满足了电极材料对锂离子传输和电子传输的双重要求。
711
0

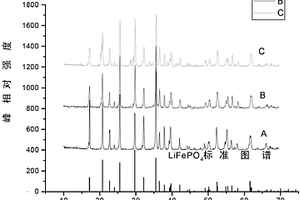

本发明涉及制备磷酸铁锂的方法，属于锂离子电池正极材料制备技术领域。本发明所解决的技术问题是提供了一种成本更低的制备磷酸铁锂的方法。本发明制备磷酸铁锂的方法包括如下步骤：a、按摩尔份取碳酸锂0.8～1.2份、磷酸的铵盐1.6～2.4份，加水溶解，混匀；另取0.16～0.24份还原剂，加水溶解，并于溶液中加入与磷酸的铵盐相同摩尔份的亚铁盐，混匀；然后将上述溶液混合，并调节混合后的溶液pH值至6.5～7.5，搅拌，使其于90～100℃充分反应，得到包裹沉淀前驱体；其中，所述的还原剂为抗坏血酸、葡萄糖、蔗糖、水合肼中至少一种；b、将包裹沉淀前驱体于密闭条件下、120～180℃反应4～16h；c、冷却，过滤、洗涤至无SO42-被检测出为止，得到滤饼，滤饼干燥，得到磷酸铁锂。
876
0
本发明提供一种锂电池电解液成膜添加剂，其特征是将腈基引入硼酸酯或磷酸酯从而得到的成膜添加剂，该成膜添加剂将加速正极和负极材料表面致密膜的形成，并且腈基具有高亲电子的特性，促进形成高导电膜层，提高电极与电解液相界面膜的稳定性、均匀性、电导性。克服了现有技术中锂离子电池成膜添加剂加入以后形成的SEI膜不均匀以及SEI膜本身具有较高的电阻的技术问题，从而实现高导电的SEI均匀的覆盖在电极表面，增加锂离子电池在常温和高温下的循环充放电性能的技术效果，进一步扩大了锂离子电池的推广和应用。进一步提供制备方法。
652
0
本发明提出一种锌掺杂的高镍三元锂电池正极材料及制备方法，将镍源、钴源、锰源经过球磨、行星磨制备成亚微米片层状结构混合物，之后浸入有机溶液中进行超声搅拌，同时缓慢滴加锌源和有机酸，待片状物质全部溶解后停止滴加酸液，调节PH至11，静置8h后过滤，形成絮状沉淀，将沉淀物使用无水乙醇洗涤烘干后与锂源混合置于富氧环境中混合烧结，获得锌掺杂的三元正极材料。本发明克服了现有高镍三元材料掺杂工艺掺杂均匀程度难以控制，合成过程中易产生杂相，改善效果有限缺陷，使锌离子均匀分布在高镍三元材料各层间的表层，掺杂元素均匀分布，降低高镍三元正极材料的镍锂混排，提高锂离子在正极材料内部的传输效率和晶格的稳定性。
868
0
本发明涉及一种锂离子电池用耐热吸液性隔膜及制备方法，属于锂离子电池隔膜技术领域。本发明解决的技术问题是提供锂离子电池用耐热吸液性隔膜的制备方法。该方法通过将耐热的纳米二氧化硅粒子由多巴胺自聚合进行包覆改性，随后喷涂反应制备亲水性的低粘度聚氨酯预聚体，改善纳米二氧化硅粒子在涂层中的分散性，利于提升表面涂层的耐热性和热稳定性，最终在聚烯烃薄膜复合了耐热性、亲水性好的聚氨酯层，利于隔膜浸润、吸附电解液，从而提高隔膜的吸液率。本发明方法简单，成本低廉，由该方法得到的锂离子电池用耐热吸液性隔膜，以聚烯烃薄膜为基材，在聚烯烃薄膜上复合了耐热性、亲水性好的聚氨酯层，使得该隔膜的吸液率和耐热性均较好。
1032
0
本发明涉及微电子器件领域，具体涉及一种基于单晶铌酸锂薄片压电材料的薄膜体声波谐振器，以及该谐振器的制备方法。本发明用于克服现有薄膜体声波谐振器机电耦合系数过低的缺陷，该薄膜体声波谐振器包括Si衬底，于Si衬底上形成的图形化键合胶支撑层，于键合胶支撑层上设置的单晶铌酸锂薄片，于键合胶间隙中设置的下电极层附着于铌酸锂薄片下表面，于铌酸锂薄片上表面形成上电极层，所述上电极层、下电极层对应设置。该薄膜体声波谐振器既能满足高频率，也能保持极大的机电耦合系数，能够达到43％，从而极大的提高了器件传输频率带宽；且该谐振腔结构简单、加工重复性好，能够获得一致性良好的大规模线列和阵列器件。
694
0
本发明涉及锂离子电池技术领域，特别是涉及一种气相沉淀碳包覆的磷酸盐锂电池正极材料及制备方法、锂电池，制备方法包括：步骤一、取氢氧化锂、金属A的醋酸盐和磷酸铵，混合后与苯甲醇和去离子水的混合溶液混合，调节pH至7.5‑8，搅拌，水热反应3‑6h，自然冷却至室温，过滤、干燥，获得磷酸盐正极材料前驱体粉末；步骤二、将磷酸盐正极材料前驱体粉末与金属镁粉末进行干法球磨，在氩气保护下在300‑500℃保温2h，气源换为氩气和二氧化碳，快速升温至500‑750℃，保温6‑8h，冷却至室温，洗涤干燥，即得。本发明通过球磨工艺在磷酸盐正极材料前驱体材料表面包覆金属镁粉，在烧结过程中通过镁热还原进行碳包覆工艺，获得具有较好包覆效果的正极材料。
696
0

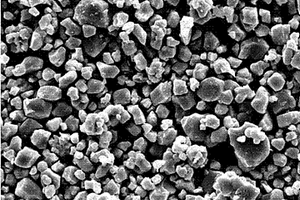

本发明为一种适用于高电压的多元正极锂电材料及其制备方法。该多元正极锂电材料为单颗粒形貌，粒径分布为0.5-15μm，采用复合掺杂元素的镍钴锰多元锂离子电池正极材料，化学式为LiNiXCoyMnzMaNbO2，式中x、y、z的取值范围为：0.2≤x≤0.9，0≤y≤0.4，0.1≤z≤0.5，0＜a+b=1-x-y-z≤0.05，式中M为钛、铝、铁、钒、硅、氟、镧系、锕系元素中的任意一种，N为钙、镁、铝、锆、铁、钛中的任意一种。本发明在制备单颗粒多元锂离子正极材料的基础之上，采用复合掺杂特定元素的方法，在不改变本身电化学性能的前提下，提升高电压充放电下的结构稳定性，有效提升材料的循环性能。
1025
0

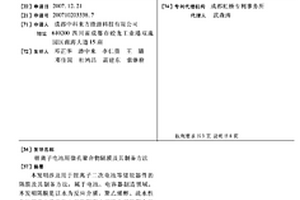

本发明涉及用于锂离子二次电池等储能器件的隔膜及其制备方法,属于电池、电容器制造领域。本发明隔膜是以水为反应介质,聚乙烯醇、疏水性单体和亲水性单体由引发剂在水溶液中引发聚合反应得到聚合物胶体乳液,采用流延涂布工艺,涂覆在塑料基带上,干燥后剥离即得。该隔膜具有吸液性好,吸液率及保持率高,电阻率低,机械强度好,具有较好的热稳定(热收缩小,尺寸变形小)和电化学稳定性,制备的锂离子电池具有良好的循环稳定性和寿命长的特点。
913
0

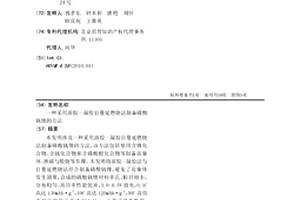

本发明涉及一种采用溶胶-凝胶自蔓延燃烧法制备磷酸钒锂的方法，该方法包括使用含锂化合物、含钒化合物和含磷酸根化合物等制备前驱体、掺碳与煅烧等步骤。本发明将溶胶-凝胶法与自蔓延燃烧法结合制备磷酸钒锂，避免了前驱体发生团聚，合成的磷酸钒锂材料多孔、粒径细小、分布均匀、高倍率性能优异，3.0-4.5V放电，0.1C高达130mAh·g-1，10C高达120mAh·g-1，50C高倍率放电容量还高达104mAh/g，工艺可操作性强，成本低，易于工业化生产。
739
0
本发明提出一种用于盐湖提锂材料的锑酸盐吸附剂的制备方法，将三氧化二锑溶解于强酸性溶液中，加入分散有表面羟基化的核壳结构介孔氧化硅包覆磁体微球的过氧化氢水溶液并在磁场下搅拌，之后滴加氢氧化锂，进行蒸发结晶后烘干，获得介孔氧化硅球负载锑酸氢锂。本发明制备的单斜结构的锑酸盐晶格内部不含结晶水，氢离子可以与卤水中的金属离子进行置换，通过锂离子的锚定作用，使材料可以定向吸附锂离子。在吸附完成后可以通过内部磁性颗粒的铁磁性进行筛选。本发明制备的锑酸盐吸附剂分布均匀，结构可控，同时易于与卤水分离，克服了目前离子筛的结构有序调控比较困难，从卤水中分离较为困难，影响吸附剂使用寿命的缺陷。
本发明提供了一种三维海胆/多孔复合结构锂离子电池铜/氧化铜/二氧化锡/碳负极，由三维纳米多孔铜、氧化铜膜、二氧化锡和碳组成，氧化铜膜是由三维纳米多孔铜表面部分氧化形成的连续膜，氧化铜膜将三维纳米多孔铜包裹，二氧化锡被碳包裹，碳包裹的二氧化锡在氧化铜膜包裹的三维纳米多孔铜外表面形成具有海胆结构的碳包裹的二氧化锡层。本发明还提供了一种上述锂离子电池铜/氧化铜/二氧化锡/碳负极的制备方法。本发明能简化锂离子电池负极的生产工艺，避免活性组分在锂离子电池充放电过程中脱落，有效提高锂离子电池负极的循环性能和倍率性能。

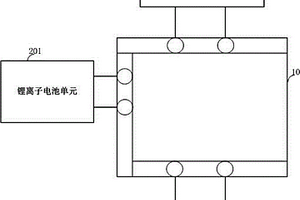

本发明公开了一种千瓦级燃料电池/锂离子电池混合动力装置及其能量管理方法。该装置包括燃料电池供电回路、锂离子电池供电回路、燃料电池功率控制单元、锂离子电池功率控制单元。与现有技术相比，本发明的千瓦级燃料电池/锂离子电池混合动力装置及其能量管理方法在保证对负载的可靠供电的同时，对燃料电池和锂离子电池进行能量管理，提高了两种电池的使用寿命和安全系数。
973
0
本发明公开了一种高稳态锂离子电池用充电电源，其特征在于，主要由控制芯片U2，二极管整流器U1，变压器T，热敏电阻RT，极性电容C1，电阻R1，串接在二极管整流器U1的正极输出端与控制芯片U2的VDD管脚之间的低通滤波电路，串接在控制芯片U2与变压器T原边之间的晶闸管稳压电路，以及分别与变压器T副边电感线圈L4的同名端和控制芯片U2相连接的功率调整电路组成。本发明能为锂离子电池提供充电时所需的4.2V基准电压；同时，本发明能对锂离子电池进行恒流充电至4.2V转入恒压充电，从而本发明能为锂离子电池提供稳定的充电电压、电流，有效的防止锂离子电池出现过充。
705
0
本实用新型公开了基于电磁感应的节能型锂电池正极材料裂解回收装置,包括安装台和反应罐，所述反应罐固定插设在安装台上，所述反应罐顶端的开口上安装有密封塞，所述密封塞上插设有添加漏斗，所述安装台一侧的顶壁上设有二氧化碳瓶，所述二氧化碳瓶的出气端上连接有进气管，且进气管贯穿密封塞并延伸至反应罐的内部，所述反应罐的内部设有活塞，所述安装台的下侧设有与活塞相配套的驱动机构。本实用新型设计了专门的锂电池回收设备对锰酸锂正极材料进行裂解，能够快速高效的完成对锰酸锂正极材料的溶解和过滤操作，在反应罐内设计了可上下移动的活塞，能够灵活调节反应罐内反应溶液的液位完成对溶液的过滤和除渣等操作，提高了工作效率。
999
0
本实用新型公开了一种锂电池生产用切边装置，包括主机架；传送组件，所述传送组件用以传输锂电池隔膜；切边刀组件，所述切边刀组件活动安装于所述主机架上，且所述切边刀组件能够沿所述主机架长度方向滑移；所述主机架上还集成有用以夹持锂电池隔膜两侧侧面的压边组件；所述压边组件包括前段压边组件和后段压边组件；所述切边刀组件与所述后段压边组件平行。本实用新型的锂电池隔膜用切边装置在主机架上集成了压边组件，利用压边组件能够压紧隔膜的侧边，避免运输和切边过程中隔膜出现移位，提高了切割效果。
中冶有色为您提供最新的四川成都有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年12月27日 ~ 29日
2024年12月27日 ~ 29日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年04月27日 ~ 29日
