广西桂林有色金属加工技术理论与应用

高容量富锂层状正极材料及其制备方法 869

 0

本发明公开了一种高容量富锂层状正极材料及其制备方法，该方法是将钕盐或氧化钕与Li1.2Mn0.6Ni0.2O2按照一定的质量比加至90％的乙醇水溶液中，混合均匀并烘干，并将混合物通过高温热处理，使Li1.2Mn0.6Ni0.2O2表面形成致密的Nd2O3层，获得最终产物Li1.2Mn0.6Ni0.2O2/x％Nd2O3(0.1≤x≤10)。Nd2O3包覆层阻止Li1.2Mn0.6Ni0.2O2与电解液直接接触，避免Li1.2Mn0.6Ni0.2O2溶解于电解液中或发生副反应，同时可消除富锂材料中Li+的嵌入/脱出过程中因体积膨胀和收缩而产生的脱落现象，从而显著提高其循环性能。

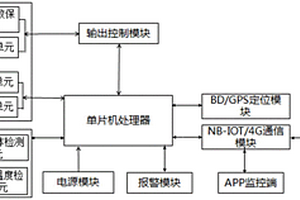

电动自行车锂电池保护与在线监测系统 992

 0

本实用新型公开一种电动自行车锂电池保护与在线监测系统，包括保护模块，单片机处理器，及与单片机处理器连接的电源模块、定位模块、通信模块、检测模块、报警模块、和输出控制模块；所述检测模块包括电池单体检测单元和电池组温度检测单元；所述保护模块包括过充及过放保护单元、均衡保护单元、过温保护单元、过流保护单元，过充及过放保护单元、均衡保护单元分别与输出控制模块连接，过温保护单元、过流保护单元分别与单片机处理器连接。本实用新型能够有效地保障锂电池的安全、稳定的运行，能在APP监控端在线实时监测电池运行状态，并利用北斗定位系统实时查看电动车位置，可以防盗更安全。

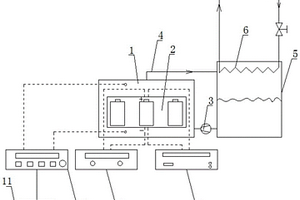

基于浸没式冷却锂离子电池的实验装置 614

 0

本发明属于电动汽车锂离子电池散热技术领域，具体涉及一种基于浸没式冷却锂离子电池的实验装置，其包括：封闭的浸没箱，所述浸没箱内固定设置有电池组，所述浸没箱中填充有液体冷却介质，所述浸没箱的底部通过管道连通有蠕动泵，所述浸没箱设置有出气管；封闭的冷凝储液箱，在所述冷凝储液箱内还固定设置有翅片换热器；恒温水箱；直流电源；电池充放电仪器；以及数据采集仪，其具有若干热电偶，所述数据采集仪还电连接有电脑。根据本发明得到的数据，就可以用来分析和确定系统的冷却效果。

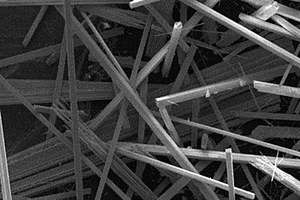

锂、锑掺杂的碱金属铌酸盐微纳米线材料及其制备方法 636

 0

本发明公开了锂、锑掺杂的碱金属铌酸盐微纳米线材料，是以K₂CO₃、Na₂CO₃、Nb₂O₅、BaCO₃、Li₂CO₃、Sb₂O₃、Bi₂O₃为原料，按照化学式(0.94‑x)K_yNa_(1‑y)NbO₃‑xBaBiO₃‑0.06LiSbO₃进行配料，其中0.016≤x≤0.080，0.4≤y≤0.6，经传统陶瓷工艺合成的微纳米线材料。其制备方法包括以下步骤：1）所有原料烘干，除去水分；2）按化学式的成分质量比称取原料，进行球磨；3）将球磨之后的粉料取出、烘干、预烧；4）然后将预烧后的粉料再次进行第二次球磨；5）将二次球磨后的粉料取出、烘干、压制成圆坯；6）将压制好的圆坯在一定条件下保温处理即可。本发明的优点是采用了简单低成本的陶瓷工艺，即传统的固相烧结工艺进行制备；锂、锑元素的加入有效降低了碱金属铌酸盐微纳米线的生长温度，降低了能量消耗，从而降低了生产成本。

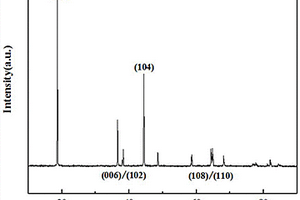

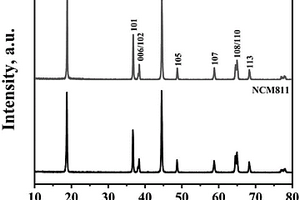

粒度均匀的锂电池正极材料NCM811的制备方法 962

 0

本发明公开了一种粒度均匀的锂电池正极材料NCM811的制备方法，该法利用间苯二酚、甲醛与金属乙酸盐在水热反应条件下形成凝胶；然后，冷冻干燥。实现金属离子均匀混合，从而合成结晶度高、I(003)/I(104)比值在1.55‑1.76之间、粒度大小均匀分布在500‑900 nm之间的锂离子电池正极材料LiNi_0.8Co_0.1Mn_0.1O₂。其制备方法包括以下步骤：1）前驱体的制备；2）正极材料LiNi_0.8Co_0.1Mn_0.1O₂的制备。本发明的优点为：采用凝胶化和煅烧的两步法，获得的正极材料的阳离子混排程度低；与高温固相法和共沉淀法相比，降低了煅烧条件，减少了杂相生成，降低了对合成气氛等苛刻条件和步骤，有效降低了能耗和成本，工艺简单，成本低廉，且电化学性能、循环稳定性、比容量性能优异，具有工业应用前景。

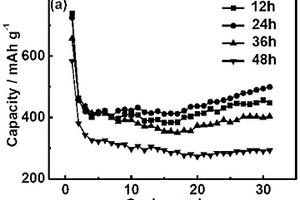

二氧化钼/碳纳米颗粒的制备方法及其在锂离子电池的应用 791

 0

本发明提供了一种二氧化钼/碳纳米颗粒的制备方法及其在锂离子电池中的应用。将0.3-0.5克草酸添加到30-35毫升乙醇和5-8毫升的聚乙二醇（PEG600）混合均匀的溶液中，待草酸完全溶解后，缓慢滴加10-20毫升的钼酸铵溶液至上述溶液中，搅拌30-60分钟，获得混合均匀溶液，再将该溶液转入100毫升反应釜中在180℃-220℃下进行水热反应14-24小时，所得水热产物用去离子水和乙醇离心清洗后恒温真空干燥，最后得到二氧化钼/碳纳米颗粒。本发明中二氧化钼/碳纳米颗粒的制备过程操作简单，产率高，纯度高，应用于锂离子电池中具有容量高、循环稳定性良好等优点。

橄榄石NaMPO4包覆高镍三元或富锂锰基正极材料及其制备方法 978

 0

这种方法简单且有效抑制高镍三元以及富锂锰基正极材料晶格氧析出问题，能从根本上抑制晶格氧析出、能提高高镍三元以及富锂锰基正极材料的结构稳定性。

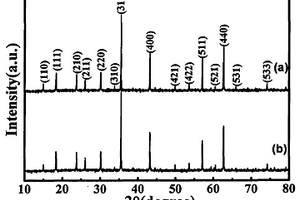

利用锡矿尾矿硫酸浸出液制备锂离子电池用纳米氧化铁负极材料的方法 978

 0

本发明公开了一种利用锡矿尾矿硫酸浸出液制备锂离子电池用纳米氧化铁负极材料的方法。直接以锡矿尾矿硫酸浸出液为原料，通过控制合适的浸出液的浓度和pH值以及沉淀终止时的pH值，并结合冷冻干燥和烧结技术制备了纳米颗粒相互桥连的氧化铁负极材料。本发明为锡矿尾矿硫酸浸出液中铁资源的高值化利用提供了一条新途径，提高了锡矿尾矿资源的利用率、降低了环境污染。同时，本发明方法制备方法简单、条件易于控制、成本低，适用于大规模生产，且制备的纳米氧化铁作为锂离子电池负极材料具有较好的循环稳定性和倍率性能。

用于锂离子电池负极的单分散TiO₂纳米颗粒的制备方法 643

 0

本发明公开了一种用于锂离子电池负极的单分散TiO₂纳米颗粒的制备方法。将乙醇和甲酸搅拌均匀；加入十二烷基苯磺酸钠，搅拌后，加入钛酸四丁酯，搅拌均匀；转移到高压釜中；密封，保温，冷却至室温；将悬浮物离心，洗涤，干燥；将粉体和去离子水在铜箔上涂覆成膜，干燥，制成工作电极；以金属锂箔为对电极，将LiPF₆溶解在碳酸乙烯酯、碳酸二甲酯和甲基碳酸乙酯的非水混合溶液中作为电解液，采用多孔聚丙烯薄膜作为隔膜，在充满氩气的手套箱内进行电池组装；将电池进行首次充放电试验；将经过首次充放电后的电池拆解，用无水乙醇清洗工作电极，获得单分散TiO₂纳米颗粒粉体。本发明合成工艺可调可控、操作简便、成本低、耗能低。

基于改进粒子滤波与双指数衰退经验物理模型融合的锂离子电池剩余寿命预测方法 642

 0

本发明公开了一种基于改进粒子滤波与双指数衰退经验物理模型融合的锂离子电池剩余寿命预测方法。针对基于数据驱动的方法精度严重依赖于模型架构的完善准确程度问题，采用非线性最小二乘法对双指数模型进行参数辨识，运用仿真模拟与试验测量等方法对特定研究对象电池进行验证并优化经验模型；同时采用统计学相关系数理论改良重采样策略，利用路径相似性程度阈值重新修正粒子权重，舍弃掉状态平滑估计以解决标准PF算法中粒子退化问题。基于此，提出构建一套完整基于相关系数理论的改进粒子滤波算法与架构科学精准的参数辨识双指数衰退经验模型相融合的锂离子电池剩余寿命预测系统性研究方法，充分实现了电池健康管理的高精度和高时效性预测。

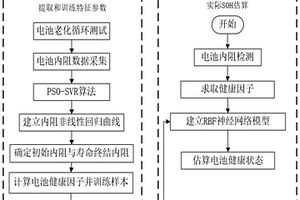

基于内阻检测的锂电池SOH估算方法 805

 0

本发明公开一种基于内阻检测的锂电池SOH估算方法，通过直流放电法检测锂电池内阻，并得到相关的健康因子特征参数，该特征参数能够有效地表征电池健康状态的变化趋势，并建立电池健康因子与实际健康状态的RBF神经网络模型，避免了复杂等效电路模型的建立，且SOH估算的精度和泛化性可以达到平衡。

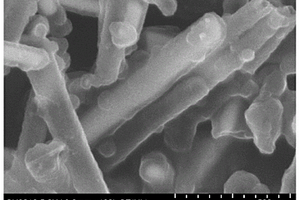

锂离子电池负极材料棒状锡锑合金的制备方法 685

 0

本发明提供一种锂离子电池负极材料棒状锡锑合金的制备方法，属于锂电池负极材料技术领域。该方法包括以下步骤：取锑源和硫源加入水中搅拌得悬浮液；将悬浮液水热反应得到Sb₂S₃纳米棒粉末；将Sb₂S₃纳米棒粉末分散成悬浮液；称取锡源和尿素加入到所得的悬浮液中水热反应得Sb₂S₃@SnO₂粉末；将Sb₂S₃@SnO₂粉末加入到由去离子水和乙醇配制的混合液中，加入碳源，过滤、洗涤、干燥得到前躯体粉末，将前躯体粉末在还原气氛下，在500‑800℃下热处理2‑12小时，自然冷却得到SnSb@C纳米棒复合材料。该方法制备得到的复合材料可在充放电过程中有效抑制复合材料的体积膨胀，显著提高材料的循环稳定性。

聚酰亚胺锂电池隔膜及其制备方法 645

 0

本发明涉及一种可提高聚酰亚胺隔膜生产效率的聚酰亚胺锂电池隔膜及其制备方法，制备聚酰亚胺锂电池隔膜的材料包括低沸点溶剂、聚酰亚胺树脂、高温下反应产物全部为气体的成孔剂，聚酰亚胺树脂由二酐和二胺合成，二酐和二胺的摩尔比0.98:1~1.2:1；以聚酰亚胺树脂和低沸点溶剂的总质量为基准，所述低沸点溶剂的含量为75%~92%，聚酰亚胺树脂含量为8%~25%；以聚酰亚胺树脂的总质量为基准，成孔剂的含量为30%~60%,与现有的聚酰亚胺隔膜及其制备方法相比，无需多余步骤除去成孔剂，大大提高了聚酰亚胺隔膜的生产效率。 1

基于二氧化锡量子点-碳化钛复合材料及其制备与在锂硫电池中的应用 812

 0

本发明公开了一种二氧化锡量子点/碳化钛复合材料的制备方法与在锂硫电池中的应用。本发明制备3D二氧化锡量子点/碳化钛复合材料，主要包括以下步骤：(1)手风琴状Ti3C2Tx的制备；(2)SnO2QDs的制备；(3)3DSnO2QDs/MXene复合材料的制备。同时将其作为硫载体，并将其应用到锂硫电池中。二氧化锡量子点/碳化钛复合材料制备方法简单易行，绿色环保。

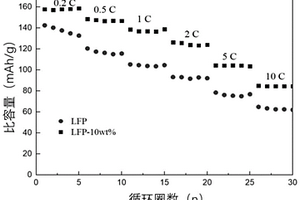

通过去除纳米级磷酸铁的结晶水制备高性能的磷酸铁锂正极材料的方法 785

 0

本发明公开了一种通过去除纳米级磷酸铁的结晶水制备高性能的磷酸铁锂正极材料的方法。（1）将铁源和磷酸盐分别溶于蒸馏水，调节pH值，抽滤，洗涤，烘干，煅烧，得无水FePO₄。（2）将FePO₄/3DG粉末（或FePO₄）、锂源和碳源，煅烧后获得LiFePO₄/C。本发明具有操作简便，安全性好、成本低廉、对环境友好、电化学性能优良，适用于工业化生产,制备的正极材料在动力电源领域具有广阔的应用前景。

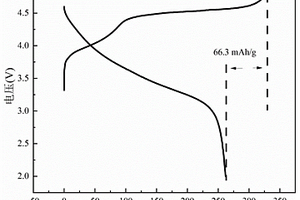

提升富锂锰基氧化物正极材料电化学性能的方法 780

 0

本发明公开了一种提升富锂锰基氧化物正极材料电化学性能的方法。将富锂锰正极材料表面经过简单的酸洗和低温焙烧处理，有效提升了其首次充放电效率和循环稳定性。0.1C电流倍率下的首次放电比容量从225.0mAh/g提升至约262.5mAh/g，1C电流倍率下循环100周的容量保持率从61.0％提高至约81.0％。

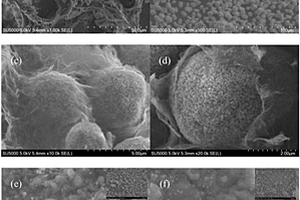

基于废弃物甘蔗渣制备具备良好电化学性能磷酸铁锂正极复合材料的方法 816

 0

本发明公开了一种基于废弃物甘蔗渣制备具备良好电化学性能磷酸铁锂正极复合材料的方法。以达到废物利用、保护环境、提高废弃物附加值的目的。首先将前驱体、锂源以及抗氧化剂充分研磨得到均匀的混合物，在氩气气氛的管式炉中进行低温预烧和研磨处理。然后将预处理过的甘蔗渣粉末与预烧结样品在无水乙醇中充分混合，再在在氩气气氛的管式炉中进行高温烧结，自然冷却至室温并研磨充分后，即可得到生物质碳包覆的LiFePO₄正极复合材料。本发明工艺简单、成本低廉，制备出的类球形LiFePO₄/C正极复合材料电导率高、形貌均匀、分散性好，表现出优异的循环性能和倍率性能。

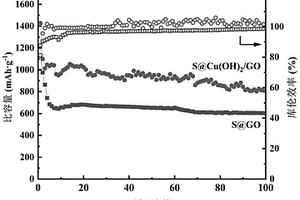

用于锂硫电池正极的硫/氢氧化铜/氧化石墨烯复合材料及其制备方法 846

 0

本发明公开了一种用于锂硫电池正极的硫/氢氧化铜/氧化石墨烯复合材料及其制备方法，属于锂硫电池技术领域。所述制备方法包括：1)合成氧化石墨烯悬浊液；2)将适量NH3·H2O溶液滴入铜盐溶液中，搅拌均匀，将所得的混合物用去离子水中洗涤，得到氢氧化铜胶体；将氢氧化铜胶体加入到氧化石墨烯悬浊液中，搅拌均匀后将样品冷冻干燥，得到氢氧化铜/氧化石墨烯粉末样品；3)按配比取单质硫与氢氧化铜/氧化石墨烯粉末置于研钵中，研磨以获得均匀混合的混合物；4)将混合物置于管式炉中，在120～160℃下煅烧8～20h，降温后研磨至粉状，即制得硫/氢氧化铜/氧化石墨烯复合材料。本发明制得的复合材料具有良好的电化学性能。

锂离子电池电解液添加剂 928

 0

本发明涉及一种锂离子电池电解液添加剂，包括：环状碳酸酯溶剂、二甲基乙酰胺、碳酸二甲酯、碳酸亚乙烯酯、柠檬酸钠、二乙醇胺、四丁基溴化铵、二氟二草酸磷酸锂。本发明的技术方案通过合理的配比以及各组分能够提高电解液的充放电循环性能，防止电解液在高电压下的电池正极表面氧化分解和正极材料形貌改变、结构坍塌等问题，延长电池的使用寿命。

废旧锂离子电池中铝箔与正极活性物质分离的方法 964

 0

本发明公开了一种废旧锂离子电池中铝箔与正极活性物质分离的方法，包括以下步骤：1)收集从废旧锂离子电池中拆解出来的正极片，粉碎；2)将粉碎料和浓硫酸混合，在加热或不加热条件下反应，所得物料进行筛分，筛上物为铝箔；3)将筛下物和葡萄糖水溶液或抗坏血酸水溶液混合，在加热或不加热条件下浸出，所得物料固液分离，收集滤液，即为含有正极活性物质的浸出液；所述葡萄糖水溶液或抗坏血酸水溶液的浓度为≥5wt.％，其用量按每1kg筛下物加入大于或等于1L的葡萄糖水溶液或抗坏血酸水溶液的基准进行计算。本发明所述方法无需使用溶剂、碱液，也无需对正极片进行高温热处理，对铝箔和正极活性物质的分离程度高，且成本低。

基于磷酸铁水热合成高性能磷酸铁锂/三维多孔石墨烯复合材料的方法 867

 0

本发明公开了一种基于磷酸铁水热合成高性能磷酸铁锂/三维多孔石墨烯复合材料的方法。（1）将铁源、磷源溶于蒸馏水中，用氨水调节pH后水热反应,得FePO4；（2）采用改进Hummers法制备氧化石墨水溶液，超声，水热反应，冷冻干燥，得三维石墨烯；（3）将FePO4放入氧化石墨溶液中，超声后水热反应，冷冻干燥，煅烧即得到FePO4/3DG复合材料；（4）将FePO4/3DG、锂源、碳源加入无水乙醇中，研磨后预烧，加入碳源后煅烧，即得到LiFePO4/3DG/C材料。本发明工艺简单，成本低廉，对环境污染程度小，制得的复合材料倍率性能和循环性能等电化学性能良好。

低温烧结锂基微波介电陶瓷及其制备方法 595

 0

本发明公开了一种低温烧结锂基微波介电陶瓷及其制备方法。介电陶瓷化学组成式为:Li2CoTi3-x-yZrxSnyO8;其中,0.00≤x≤1,0.00≤y≤2。将纯度为99.9%以上的Li2CO3、Co2O3、TiO2、SnO2和ZrO2的原始粉末按Li2CoTi3-x-yZrxSnyO8化学式称量配料,其中0.00≤x≤1,0.00≤y≤2;湿式球磨混合12-24小时,溶剂为蒸馏水,烘干后在900℃大气气氛中预烧4-8小时,然后在预烧粉末中添加粘结剂并造粒后,再压制成型,最后在950-1100℃大气气氛中烧结1-3小时。所述的粘结剂采用质量浓度为5%的聚乙烯醇溶液,剂量占原始粉末总量的3%-15%。本发明陶瓷材料烧结温度低于1100℃,高频介电常数达到25～40,Q×f值高达24000-53000GHz,及谐振频率温度系数(τf)小良好。

可见光响应的含锂钨青铜结构氧化物光催化剂及制备方法 922

 0

本发明公开了一种可见光响应的含锂钨青铜结构氧化物光催化剂及制备方法。含锂钨青铜结构氧化物光催化剂的化学组成式为：Ba5LiFe0.5(NbxTa1-x)9.5O30(0≤x≤1)。1)将99.9％分析纯的化学原料BaCO3、Li2CO3、Fe2O3、Nb2O5和Ta2O5，1)按Ba5LiFe0.5(NbxTa1-x)9.5O30化学式称量配料，其中0≤x≤1；2)将步骤(1)配好的原料混合，放入球磨罐中，加入氧化锆球和无水乙醇，球磨2-8小时，混合磨细，取出烘干，过200目筛；3)将步骤(2)所得粉料在1175-1275℃预烧，并保温6-8小时，自然冷却至室温，然后通过球磨机等粉碎手段使粒子直径变小，达到2μm。本发明制备方法简单、成本低，制备的光催化剂具有优良的催化性能，在可见光照射下具有分解有害化学物质、有机生物质和杀菌的作用。

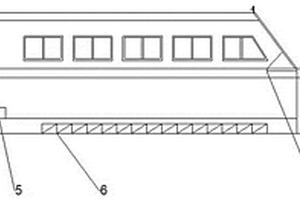

采用锂离子电池动力系统的旅游观光新能源船舶 864

 0

本实用新型公开了一种采用锂离子电池动力系统的旅游观光新能源船舶，包括船体，船体上设有主控室操作单元和与主控室操作单元连接的锂离子电池、充电控制单元、以船体长中心线为轴呈轴对称分布的第一电机控制器和第二电机控制器，第一电机控制器和第二电机控制器分别连接第一船用电动机和第二船用电动机，第一船用电动机和第二船用电动机分别连接设在船体尾部的第一直翼桨和第二直翼桨，第一直翼桨和第二直翼桨以船体长中心线为轴呈轴对称分布且规格一致。这种新能源船舶船体吃水浅、阻力小、平稳性好承载力强，适合内陆河流、湖泊，环保节能效果好。

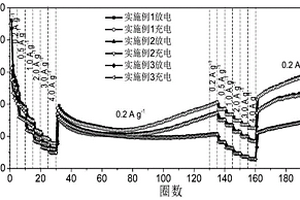

MoSe₂-MoO₂@剑麻纤维活性炭锂离子电池负极材料的制备方法 586

 0

本发明公开了一种MoSe₂‑MoO₂@剑麻纤维活性炭锂离子电池负极材料的制备方法，属于锂离子电池技术领域。所述制备方法包括：1)将剑麻纤维洗净剪成小段，将剑麻纤维进行前期处理，包括浸入含有异丙醇的氢氧化钠溶液中和进行水热反应，再进行高温煅烧后，得到剑麻纤维活性炭；2)称取钼源和硒源加入至去离子水溶解后转移至反应釜中，再加入上述剑麻纤维活性炭粉末，加入聚乙二醇和水合肼，搅拌均与后置于鼓风干燥箱进行水热反应，将反应结束后得到的样品经过滤、洗净、烘干后即得到MoSe₂‑MoO₂@剑麻纤维活性炭锂离子电池负极材料。本发明制备的锂离子电池负极材料具有优良的电化学性能，其比容量较高且循环稳定性好。

锂离子电池或超级电容器电极制备过程中的混浆方法 892

 0

本发明涉及一种锂离子电池和超级电容器电极制备过程中的混浆方法,是在传统工艺基础上，先将表面活性剂对活性材料进行包覆，再按照传统工艺将包覆表面活性剂后的活性材料与粘结剂和导电剂等添加剂在溶剂中混合,本方法可以提高粘结剂的粘结性、节省粘结剂和导电剂的用量、提高电极的导电性，进而降低了锂离子电池和超级电容器生产的原料成本。

溶胶-凝胶法制备锂离子电池正极材料LiVPO4F 1043

 0

本发明公开了一种溶胶-凝胶法制备锂离子电池正极材料LiVPO4F。向五氧 化二钒粉末中加入H2O2(体积比为15％)，搅拌反应4h形成棕红色溶液，然后 向棕红色溶液中加入具有还原性的螯合剂、锂盐、磷酸盐和氟盐，搅拌混合均 匀后，在100℃烘箱中干燥4小时即得前驱体；将得到的前驱体在惰性气体的保 护下于400℃-550℃烧结4-7h，冷却后即为成品LiVPO4F。本发明简化了合成工 艺，降低了合成成本，降低了合成温度，操作方法简单方便、易于控制，提高了样 品的充放电性能和循环性能。

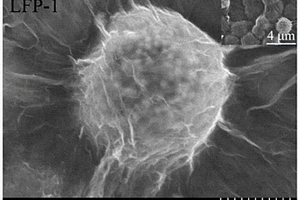

通过磷酸铁的形貌和尺寸变化制备高性能的磷酸铁锂/三维石墨烯复合材料的方法 790

 0

本发明公开了一种通过磷酸铁的形貌和尺寸变化制备高性能的磷酸铁锂/三维石墨烯复合材料的方法。（1）石墨氧化物通过改进的Hummers法制备。（2）将铁源和磷酸盐，分别溶于蒸馏水中，调节pH值，抽滤，洗涤，烘干，得FePO₄。（3）将FePO₄置于氧化石墨悬浮液中，加入NiCl₂·6H₂O，超声处理，抽滤，洗涤，冷冻干燥，煅烧后得FePO₄/3DG。（4）将FePO₄/3DG（或FePO₄）、锂源和碳源，高温煅烧后得LiFePO₄/3DG/C（或LiFePO₄/C）。本发明工艺简单，环保，成本低廉，制备出结晶良好、分布均匀、尺寸较小且三维石墨烯包覆的磷酸铁锂正极材料，材料电化学性能得到明显提高。

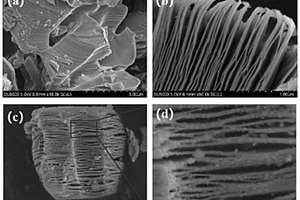

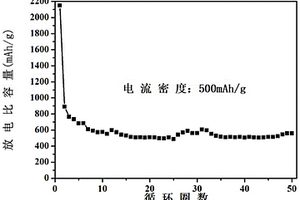

N,P共掺甘蔗渣片状介孔炭锂离子电池负极材料及其制备方法 781

 0

本发明公开了一种N,P共掺甘蔗渣片状介孔炭锂离子电池负极材料的制备方法。该锂离子电池负极材料具有优良的电化学性能，在电流密度为500mA/g下循环，最高比容量达2150.42mAh/g，比表面积达1576.7394m²/g，孔径分布在6‑24nm，表观片状形似蜂巢。先将甘蔗渣去除表面杂质，用氢氧化钾溶液进行水热处理，冷却后，洗至中性，烘干得灰色絮状前驱体，氮气保护下经炭化处理得甘蔗渣片状介孔炭材料，并以此为基底与掺杂剂磷酸二氢铵或磷酸氢二铵经研磨混合，在氮气保护下掺杂处理，即获得N,P共掺甘蔗渣片状介孔炭锂离子电池负极材料。本发明步骤简单，原料成本低，节约环保，在储能领域具有良好的应用前景。

液态金属@碳纳米管锂空气电池正极及其制备方法 1022

 0

本发明公开了一种液态金属@碳纳米管锂空气电池正极及其制备方法。液态金属为镓锡液态金属和镓铟液态金属中的一种，液态金属的尺寸分布为100 nm~800 nm。液态金属与碳纳米管的复合方式为共混法和滴加法中的一种，液态金属与碳纳米管的质量比为1:1~10:1。本发明制得的液态金属@碳纳米管锂空气电池正极具有更好的全放电容量、倍率特性、循环稳定性和防钝化能力。
