本实用新型属于选矿、选煤设备技术领域,具体涉及一种分段式球磨机进料流管。具体技术方案为:包括与下矿方箱连接的进料流管,所述进料流管通过固定组件可拆卸连接进料衬套,所述进料流管包括依次设置的第一段、第二段、第三段进料流管。本实用新型中的连接头具有良好的密封性,能够使得进料流管之间连接更紧固,同时能够在现场快速安装与拆卸,提高了更换第二段进料流管的工作效率。保护层采用堆焊耐磨材料,涂抹在进料流管内部表面,用于增强进料流管的耐磨性。
本实用新型公开了一种斗式提升机链条减震装置,包括设于上升链条和下降链条之间的减震滚轮,减震滚轮的转轴穿设于上升链条和下降链条之间;减震滚轮的轮缘抵靠上升链条和下降链条的内侧面。减震滚轮包括轴承箱、轴承箱盖、轴承、中心轴和锁紧螺母,轴承套设于中心轴上,锁紧螺母连接于轴承两端,用于对轴承进行限位;轴承箱和轴承箱盖套设于中心轴上并将轴承包裹至其中,轴承箱和轴承箱盖之间通过螺钉连接;轴承箱和轴承箱盖拼合后呈鼓形,中间向外凸出、两头稍尖。斗式提升机运转过程中,链条摆动量较大时,本实用新型轴承座与轴承一起转动,可以有效地降低链条摆动幅度,从而降低提升机震动,减少提升机故障。
本实用新型公开了一种矿车装矿推平装置,包括对称安装在矿车车道两侧的两根中空的立柱,两根立柱的顶部架设有横梁,所述横梁的中部安装有推矿板,推矿板的侧边与收口推板的侧边相连接,推矿板与收口推板之间的夹角大于130°;横梁的两端底部与设立在立柱内腔中的电液推杆的活塞杆顶部相连接,电液推杆的缸座固定在立柱下方的立柱地基上。本实用新型利用横梁上安装的推矿板和收口推板将矿料的小尖峰推平,能够达到车辆满载运行,节省了运输成本;本实用新型在立柱的外壁上套接举升杆,立柱的内腔中安装电液推杆,通过电液推杆控制横梁的高度,可以适用于多种装载车辆。
本实用新型公开了一种矿山井下回风小井风量控制装置,包括包括固定风量控制板和若干滑动风量控制板,滑动风量控制板上设置有滑块,滑块设置在滑动轨道内,滑块设置在固定风量控制板两侧并通过连接杆与滑动风量控制板连接,所述连接杆由中间向两侧长度逐渐增长使得若干滑动风量控制板在滑动轨道上滑动时实现折叠或展开,滑动风量控制板设有滑动把手。本实用新型能够改善目前井下生产盘区局部位置的通风情况,解决生产盘区中、下盘通风差的问题;同时,本实用新型可以有效的根据生产盘区的生产需求对盘区的上中下盘的风量进行控制。
本实用新型属于固体物料筛选技术领域,具体涉及一种由振动电机提供激振力的振动筛装置,包括:筛箱、振动电机、筛网、弹簧座和弹簧,其中筛箱尾端连接有用来提供激振力的振动电机,筛箱两外侧壁通过弹簧座连接,筛箱内底部设有筛网;筛箱由侧箱板、底箱板、筛槽板、顶丝和弹簧压座五个构件构成一体式构件;筛网由筛子和筛网压板构成;弹簧座由底座和护套构成。本实用新型的筛网可以制式化流水生产,且可根据需求设计筛网网度。本实用新型取材广泛,可根据需要进行设计加工,具有较大的推广前景。
一种金属矿山电铲提升机构用的钢丝绳连接组件,包括工作平台,所述工作平台的上表面固定连接有支撑架,支撑架的上表面固定连接有液压千斤顶,工作平台的上表面固定连接有支撑块,支撑块的上表面固定连接有顶紧套,顶紧套内设有绳卡套,绳卡套内设置有绳卡销子,所述支撑块的上表面固定连接有U形螺纹杆,U形螺纹杆的两端套接有同一个卡块,且U形螺纹杆的两端均活动连接有紧固螺母,所述支撑块的上表面固定连接有支撑轨。本实用新型使得绳卡销子在进入到绳卡套内时,可有效地保证绳卡销子处于绳卡套的中心位置,以防钢丝绳在受到拉力时会从绳卡套脱出,避免了安全事故和设备事故的发生。
本实用新型公开了一种用于立轴岩心钻机提引系统的游动装置,包括水泵缸套、钻杆锁接手,所述水泵缸套为内部中空的筒状结构,两侧焊接有挂环,钻杆锁接手一端焊接有U形环,钢丝绳穿过U形环,钢丝绳两端分别与两个挂环连接。本实用新型的游动装置用于立轴岩心钻机提引系统,在升降钻具应用过程中,提引系统加装游动装置,可有效实现作业人员不登高在地面进行摘挂提引器,完成加减杆或倒杆作业,减少了作业辅助时间、作业人员劳动强度,防止高处作业安全风险。
本实用新型属于提升机设备技术领域,具体涉及一种矿井提升机平衡绳新型保护隔离装置。背景技术目前,矿山提升系统提升机安装方式由落地式和塔式多绳摩擦式矿井提升机,其尾绳无论是圆尾绳还是扁尾绳,都需要有良好的隔离装置来保证防止相邻尾绳摆动幅度较大时的相互扭结,避免造成扭结死弯,断丝断绳,拉坏井底设施等事故。传统的隔离装置是用钢丝绳或木质材料做隔离物,即隔离绳或隔离木,其缺点是隔离绳与尾绳的滑动摩擦,易损坏尾绳降低尾绳寿命,且隔离绳已被坠物砸断,维修量较大。而隔离木虽然能起到保护尾绳的减少磨损,但隔离木更

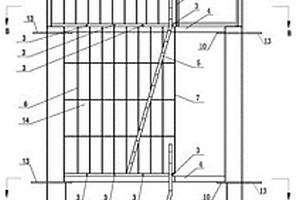

本实用新型属于矿山采矿技术领域,具体涉及一种矿山井下进风井行人梯子间结构,包括:主梁平台支架和副梁平台支架,每个所述平台支架包括平台钢板和螺纹钢锚杆,螺纹钢锚杆一端浇筑在井壁锚杆孔中,另一端头处焊接平台钢板,一根主梁焊接在井壁两端的主梁平台支架的平台钢板上,四根副梁一端焊接在副梁平台支架的平台钢板上,一端焊接在主梁上,主梁和副梁相互搭接形成一个平台框架,平台框架上焊接有梯子间平台,梯子间平台上开设有一个方形的楼梯口,楼梯口内设有梯子,梯子的上端延伸出楼梯口外,梯子的底端延伸至另外一个平台支架的梯子间平台上并固定连接,本实用新型同时可以多人同时攀爬梯子,给使用者带来了极大的方便。
本实用新型属于采矿设备技术领域,具体涉及一种川脉溜井给矿机闸门,包括闸门,闸门两侧边安装在闸门支架的滑道内,闸门上方与通过滑轮传动的钢索连接,闸门随着绞车带动钢索沿着闸门支架上的滑道上下运动;闸门支架上端、闸门外侧设有行程开关,闸门支架下端、闸门外侧焊接有限位挡板,使用时,闸门支架安装在放矿漏斗前方,并与簸箕前沿具有20mm空隙,闸门支架顶部通过安装在巷道壁上的锚杆固定连接,闸门支架底部与簸箕支架焊接连接,本实用新型便于放矿人员远程控制闸门,满足在放矿硐室控制闸门的开启和关闭,还能够在漏斗冒矿时及时关闭闸门,预防矿流大量冒出。
本实用新型属于采矿工程领域,具体涉及一种砌块式充填挡墙,包括空心砌块,所述空心砌块包括壳体,所述壳体内设置有分隔部,并将所述壳体内部分为两个中空部,所述壳体两侧均设置有分别连通两个所述中空部的安装孔,所述安装孔内设置有滤网,还包括第一砌体,所述第一砌体包括三个空心砌块,其中两个所述空心砌块并排设置,且长度方向上的侧面相贴合,另外一个所述空心砌块设置在二者的一端,且呈垂直关系,还包括与所述第一砌体结构相同的第二砌体,所述第二砌体与所述第一砌体呈对称关系,所述第一砌体与所述第二砌体竖直方向交替设置若干个,且在水平方向并排设置若干个,以形成墙体,具有有效排水的有益效果。
本实用新型属于采矿设备技术领域,具体涉及一种放矿漏斗除尘器,包括长度为300mm的混合缸、进水管、进风管和喷管,混合缸上端两侧分别连接有进水管和进风管,混合缸下端还连接有喷管,喷管两端处封闭,并在喷管前侧每隔100mm开设直径为6mm的喷孔,所述进水管和进风管的管路上分别设有电磁阀,连接混合缸和喷管的管路上还设有控制阀,本实用新型的有益效果为:采用进水管进水,进风管进风,水和风在混合缸混合后,通过调节进风管和进水管的电磁阀,然后通过喷管喷出水雾,进而获得不同速度和粒度的雾气,产生的雾气将给矿机放下的矿粉湿润,增加尘粒重力,并将细散的尘粒聚合为较大的尘粒,使粉尘加速沉降,落尘不易飞扬,从而起到降尘作用。

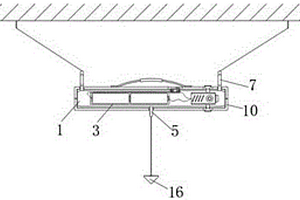

本实用新型涉及井下施工技术领域,具体为一种用于井下巷道施工的便携式方向指示器,包括六分铁管,所述六分铁管的外侧设置有激光发射器,且激光发射器的上下两端分别设置有调节螺丝,所述六分铁管的内部安装有五号电池,所述六分铁管的上侧连接有开关,所述六分铁管下侧的中心位置处固定连接有配重悬挂钩,且配重悬挂钩的下侧设置有配重块,所述六分铁管的上侧固定连接有两组线绳挂钩。本实用新型设置有六分铁管和线绳挂钩,有力地保障了采掘生产作业,在井下巷道掘进特别是分层进路式回采采矿工艺中极具广泛的推广价值,设置有第一套块和第二套块,可实现对六分铁管外侧的防护,从而可有效提升六分铁管的整体结构强度。
本实用新型属于采矿工程技术领域,公开了一种矿用防跑车装置,该矿用防跑车装置,包括阻车块,阻车块的一侧设有与车轮配合的弧面,阻车块的另一侧设有螺纹孔,螺纹孔中装有调节螺杆。本实用新型的矿用防跑车装置通过在阻车块的一侧设置与车轮配合的弧面,可以保证阻车的便捷,即可有效的防止矿车的跑车现象,大大的降低了事故的发生率。另外阻车块的中安装有调节螺杆,通过调节螺杆可以方便将阻车块放置在车轮处,且当阻车块发生磨损或者损坏时,螺杆还可以用在新的阻车块上,有效节约了使用成本,携带方便,当矿车发生紧急情况停车后,可以随时随地将该装置用于停车后的矿车上,以防止矿车发生跑车事故,从而大大的降低发生事故的概率。

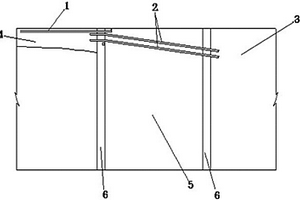

本实用新型涉及采矿设备技术领域,具体为一种地下金属矿山主溜井缓冲硐室,包括缓冲硐室本体、第一水平放矿溜井和第二水平放矿溜井,所述缓冲硐室本体的右侧设置有斜溜槽,且斜溜槽的右侧设置有第二水平放矿溜井,所述缓冲硐室本体的上侧开设有水平卸矿坑,且水平卸矿坑的顶端设置有第一水平放矿溜井,所述缓冲硐室本体的底端填充有矿石缓冲层。本实用新型设置有缓冲硐室本体和矿石缓冲层,可有效防止矿石直接冲击井壁造成井壁垮落破坏现象的产生,保证开矿工作的顺利展开,可有效防止矿石直接冲击井壁造成井壁垮落破坏现象的产生,保证开矿工作的顺利展开,可有效防止矿石直接冲击井壁造成井壁垮落破坏现象的产生,保证开矿工作的顺利展开。
本实用新型属于采矿技术领域,一种井下进路清底用的挖掘机刮板,具体技术方案为:包括刮板本体,其特征在于:所述刮板本体包括钢板,所述钢板上设置有滑槽,斗齿连接套可滑动的连接所述滑槽,所述钢板远离所述斗齿连接套的一侧设置有限位机构,所述限位机构连接所述斗齿连接套。该斗齿连接套可拆卸滑动连接在钢板上,斗齿连接套之间可相互调节,也可以相应增加或减少斗齿连接套的数目,来适配不同斗齿数目的铲斗,提高刮板的适用性。
本实用新型属于采矿设备技术领域,具体涉及一种6m³底侧卸式矿车转向架安装平台,包括底板,底板的四个角上焊接有四块相互平行的立板,并在立板内侧焊接有三角拉筋,位于三角拉筋上端、相邻的一组立板之间设置有连接板,与连接板垂直方向的立板外侧焊接有限位板,限位板相对方向的一组立板侧面安装有顶丝,每个立板的顶端都安装有卡扣,本实用新型能够使维修人员在安装好轮对后,将两组轮对放至安装平台进行组装,从而使两组轮对处于平行状态,并且确保安装的弹性拱板配合紧密、无较大弹性应力,将转向架的安装时间降至2小时。

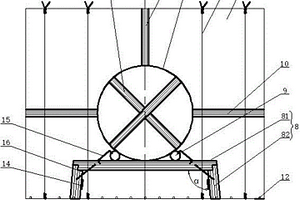

本实用新型公开了一种预留充填回风假坑道结构,属于采矿领域,解决了假坑道易发生底鼓、片帮、顶板开裂塌落的问题。本实用新型在假坑道内设有钢筒和多个支撑棚架,多个支撑棚架沿假坑道长度方向排布,钢筒位于支撑棚架上,钢筒底部两侧分别设有圆木,圆木支撑在钢筒和支撑棚架之间,钢筒两侧和顶部分别设有外撑杆,外撑杆支撑在钢筒和假坑道内壁之间。本实用新型在假坑道内设置钢筒,当副中段服务的中段矿量开采完后,在钢筒外部进行假坑道的填充,钢筒内部则形成空心通道作为回风道进行保留,填充后钢筒不拆除,直接作为预留井巷通道的永久支护。本实用新型结构简单,可实现模块化安装,施工简单、工程量小、风阻系数小、成本低,实用性强。

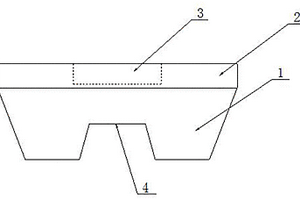

本实用新型属于采矿设备技术领域,具体涉及一种矿用14T架线式电机车减震橡胶块,包括基座和基台,基台呈长方体机构,基座呈倒置的等腰梯形结构,基台设在基座上方,基台中部还设有安装沉孔,位于安装沉孔下方的基座中部设有安装槽,本实用新型的有益效果为:主要减轻了轴箱处人字形橡胶块对车体的负重,并将车重直接传递到轴箱上,当14T电机车在弯道行驶时,人字形橡胶块就可以通过较大的变形量,使走行部转向角度增大,减缓轮缘和轨道的磨损,提高机车在弯道处的转向能力。
一种采场行人井内支撑装置,涉及一种用于进下采矿过程中采场行人通风井井盒子的内撑管。其特征在于包括下列结构:支撑管-该支撑管为两根空心钢管,其钢管的一头带有带“丁”字支撑垫板,另一端端头管内焊接有带有内螺纹的螺母;联接螺杆—该螺杆为两端部带有外螺纹的双头螺杆;且螺杆的中部为扁平状,居中开有施力孔;该螺杆的两端的外螺纹与支撑管钢管内螺母螺纹配合联接,将两支撑钢管联为一体。本实用新型利用钢管代替木支撑,在钢管内加工可伸缩螺扣,现场直接施工,施工速度快,钢管可以多次重复利用,节约了成本费用,钢管内部为伸缩螺扣,现场利用扳手进行施工,降低了人员劳动强度,同时也减少了各种运输环节。
针对铁矿全尾砂充填料,本发明公开了一种充填法采矿用胶凝材料,该胶凝材料以质量百分比计包括5%—7%生石灰,16%—19%烧结脱硫灰渣,2.5%—5%早强剂,69%—76.5%矿渣微粉。本发明同时公开了一种使用上述胶凝材料与铁矿全尾砂充填料及自来水制备的充填料浆,其中胶凝材料与铁矿全尾砂充填料的胶砂比为1:8,自来水的质量百分比为32%。使用本发明提供的方法制备的充填体强度高,且成本低。
本发明公开了一种充填法采矿的胶凝材料,该胶凝材料以质量百分比计包括4%—6%高钙石灰,16.5%—18.5%的脱硫灰渣,2%—3%芒硝,72%—75%矿渣微粉,还可包括质量百分比≤1.5%的亚硫酸钠。本发明同时公开了一种使用上述胶凝材料、棒磨砂充填料及自来水制备的矿用充填料浆,其中胶凝材料与棒磨砂充填料的质量比为1:4,自来水的质量百分比为22%。使用本发明提供的方法制备的矿用充填料浆的充填体强度高,且成本低。
矿用火箭弹自毁型安全引信,涉及一种采矿爆破用火箭弹的起爆引信装置,特别是适用于爆破法疏通溜井堵塞的火箭弹。它由引信壳体、撞针、保险弹簧、引信座、针刺雷管组成。本实用新型具有灵敏度高、易于安装优点,且安全性能可靠,可确保火箭弹垂直下落0.6mm以上不爆炸,当该引信用于矿用火箭弹后,可确保火箭弹发射后的自毁率达到100%,彻底解决了矿用火箭弹的哑弹处理的危险。
本发明涉及一种基于无人机航测技术的金属矿开采地表沉降监测方法,该方法包括以下步骤:⑴无人机航测金属矿开采地表沉降区域,并获得金属矿开采地表沉降影像信息;⑵根据金属矿开采地表沉降影像信息建立地表沉降的数字表面模型;⑶提取固定边界的地表沉降监测点;⑷绘制地表沉降监测点的等值线图;⑸建立本监测周期的地表沉降3D模型;⑹进行地表沉降裂缝监测;⑺综合分析。本发明具有直观、形象、可视化的特点,可为崩落法采矿的安全开采提供了高精度、持续性与及时性的地表沉降监测数据。
本发明属于采矿工程领域,具体涉及一种滤网结构砌块砌体式充填挡墙,包括空心砌块,所述空心砌块包括壳体,所述壳体内设置有分隔板,所述分隔板将所述壳体内部分为呈中空结构的进水腔和排水腔,所述分隔板上设置有连通所述进水腔和所述排水腔的单向流动组件,以用于形成朝向所述排水腔的单向流动,所述壳体两侧均设置有滤网组件,且分别连通所述进水腔和所述排水腔,所述充填挡墙通过若干所述空心砌块交错堆砌而成,并使所述排水腔和所述进水腔竖直方向上重叠且交替设置,具有利于排出充填水,可极大的提高排水量和效率的有益效果。
本发明属于采矿技术领域,具体涉及一种液体二氧化硫在铜钴湿法浸出过程的加入方法,该方法按照下述步骤进行:步骤1:首先将液体二氧化硫储存在储罐中,储罐通过二氧化硫输出管道与浸出反应罐进液管道相连接;步骤2:在步骤1中的二氧化硫输出管道上依次设有球阀、电磁阀、流量计、逆止阀、压力表;步骤3:在步骤2中的压力表之后的二氧化硫输出管道上设有截止阀。本发明利用储罐自身压力完成液体二氧化硫的输送过程,对全部输送管道做保温处理,利用文丘里高效混合器的文丘里效应将液体二氧化硫管道接入到浸出反应罐进液管道上,使液体二氧化硫与溶液达到充分均匀混合的效果。
