权利要求
1.一种矿山支护用注浆装置，其特征在于，包括注浆管(1)，所述注浆管(1)的一侧设有呈两端封堵结构的振动管(2)，所述振动管(2)内设有转轴(4)，所述转轴(4)的一端连接有传动杆(5)，所述传动杆(5)远离转轴(4)的一端铰接有振动杆(7)，所述转轴(4)远离传动杆(5)的一端连接有用于驱动转轴(4)转动地电机(6)，所述电机(6)固定于振动管(2)内壁。
2.根据权利要求1所述的一种矿山支护用注浆装置，其特征在于，所述注浆管(1)的一侧固定有连接杆(3)，所述连接杆(3)与振动管(2)相连接。
3.根据权利要求1所述的一种矿山支护用注浆装置，其特征在于，所述振动管(2)的顶端连接有与振动管(2)相连通的导线管(10)。
4.根据权利要求1所述的一种矿山支护用注浆装置，其特征在于，所述振动杆(7)远离传动杆(5)的一端固定有振动锤(8)。
5.根据权利要求1所述的一种矿山支护用注浆装置，其特征在于，所述转轴(4)沿注浆管(1)径向设置。
6.根据权利要求1所述的一种矿山支护用注浆装置，其特征在于，所述转轴(4)位于振动管(2)的中部。
7.根据权利要求1所述的一种矿山支护用注浆装置，其特征在于，所述传动杆(5)与转轴(4)呈相互垂直设置。
8.根据权利要求1所述的一种矿山支护用注浆装置，其特征在于，所述振动管(2)内设有振动片(9)，所述振动片(9)的底端固定于振动管(2)的底端。
说明书
技术领域
[0001]本实用新型属于
采矿设备技术领域，涉及一种矿山支护用注浆装置。
背景技术
[0002]在矿山开采中需要搭建支柱结构，支护搭建后要向内部注入水泥砂浆，所以需要用到相应的注浆装置。
[0003]现有的注浆装置通过注浆车向内部注入水泥砂浆，一般在矿山会打一个相对较深的注浆孔，向其内部下入注浆管，但在注浆过程中，会使其内部产生气泡等空隙，从而降低了注浆柱的强度，而祛除这种情况则需要震荡装置对浆体进行震匀操作，但目前常见的震荡装置都在注浆完成后，通过长杆将震荡装置放置于浆体内部，操作十分麻烦，故而提出一种矿山支护用注浆装置解决上述问题。
实用新型内容
[0004]本实用新型的目的在于针对背景技术中存在的问题，提供一种矿山支护用注浆装置。
[0005]为此，本实用新型采取如下技术方案：
[0006]一种矿山支护用注浆装置，包括注浆管，所述注浆管的一侧设有呈两端封堵结构的振动管，所述振动管内设有转轴，所述转轴的一端连接有传动杆，所述传动杆远离转轴的一端铰接有振动杆，所述转轴远离传动杆的一端连接有用于驱动转轴转动地电机，所述电机固定于振动管内壁。
[0007]进一步地，所述注浆管的一侧固定有连接杆，所述连接杆与振动管相连接。
[0008]进一步地，所述振动管的顶端连接有与振动管相连通的导线管。
[0009]进一步地，所述振动杆远离传动杆的一端固定有振动锤。
[0010]进一步地，所述转轴沿注浆管径向设置。
[0011]进一步地，所述转轴位于振动管的中部。
[0012]进一步地，所述传动杆与转轴呈相互垂直设置。
[0013]进一步地，所述振动管内设有振动片，所述振动片的底端固定于振动管的底端。
[0014]本实用新型的有益效果在于：在注浆管的一侧设置振动管，在注浆时可直接将振动管与注浆管一起置入注浆孔中，在注浆后即可及时进行振动，无需将注浆管取出后再将震荡装置置入，方便快捷，提高效率;相较于在注浆后插入向注浆孔中插入振动装置，可确保将振动管置入适当位置处，振动效果好，有效提高注浆效果;通过振动杆转动击打振动管内壁，使得振动管振动，振动频率高，振动效果好;结构简单，制造成本低廉。
附图说明

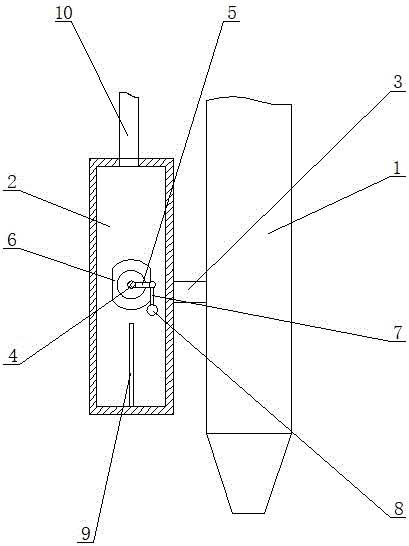

[0015]图1为本实用新型的结构示意图;
[0016]图中，1-注浆管，2-振动管，3-连接杆，4-转轴，5-传动杆，6-电机，7-振动杆，8-振动锤，9-振动片，10-导线管。
具体实施方式
[0017]下面结合附图对本实用新型做详细说明：
[0018]如图1所示，一种矿山支护用注浆装置，包括注浆管1，注浆管1即为现有常规注浆管1，用于将矿山的注浆孔内注浆，注浆管1的一侧设有呈两端封堵结构的振动管2，振动管2与注浆管1呈相互平行设置，振动管2可在注浆时振动将水泥砂浆振动均匀，具体地，注浆管1的一侧固定有连接杆3，连接杆3与振动管2相连接，振动管3内设有转轴4，转轴4位于振动管2的中部，转轴4沿注浆管1的径向设置，转轴4的一端连接与转轴4呈相互垂直设置的有传动杆5，转轴4远离传动杆5的一端连接有用于驱动转轴4转动地电机6，电机6固定于振动管2的内壁，电机6可采用微型电机，传动杆5远离转轴4的一端铰接有振动杆7，传动杆5可带动振动杆7转动，振动杆7转动时可击打注振动管2的内壁，使得振动管2振动，为了提高击打效果，振动杆7远离传动杆5的一端固定有振动锤8。
[0019]为了进一步提高振动效果，振动管内设有振动片9，振动片9采用矩形不锈钢片即可，振动片9的底端固定于振动管2的底端，振动杆7转动时可打击振动片9使得振动片9振动，进而提高振动管2的振动效果，
[0020]振动管2的顶端连接有与振动管2相连通的导线管10，通过导线管10可将导线与电机6相连接，对电机供电，使得电机6运行。
[0021]本实用新型的使用方式如下：
[0022]在进行注浆时首先将注浆管1伸入矿山中的注浆孔内，然后进行注浆操作，当注浆完成后即可启动电机6，通过电机6带动转轴4合和传动杆5转动，传动杆5带动振动杆7转动，通过振动杆7上的震动锤8打击振动管2的内壁和振动片9，使得振动管2振动，使得注浆孔内的水泥砂浆均匀无气泡空隙，提高注浆效果。
[0023]本装置在注浆后即可及时进行振动，无需将注浆管取出后再将震荡装置置入，方便快捷，且同时可确保将振动管2置入适当位置处，振动效果好，有效提高注浆效果。
说明书附图(1)
