气动穿透式闸板阀

765

规格/型号：SCZ673F

品牌：乔邑

应用领域：废水处理设备

产地：河南 - 郑州

厂家/供应商：河南乔邑阀门有限公司

咨询电话:：13674932789（请说明信息源自“中冶有色技术网”）

更新时间：2024-03-06

级别：待认证

气动穿透式闸板阀说明介绍

SCZ673F气动穿透式插板阀SCZ673H

产品简介：

气动穿透式闸板阀SCZ673F气动穿透式长板阀/气动穿透式刀型闸阀SCZ673H气动穿透式插板阀SCZ673X气动穿透式刀闸阀/气动不锈钢穿透式刀型闸阀SCZ673W气动不锈钢穿透式插板阀/气动穿透式刀形闸阀是由气缸和穿透式刀闸阀组成，是闸板加长并在闸板上加工个同等通径的通孔，闸板紧贴阀座做启闭运动不脱离。这样在工作中更加平稳，密封性能更优越，并且介质不留阀腔内，成全流通状态。适用于排渣、纸浆、泥浆、污水等管道的控制。广泛应用于造纸、冶金、石化、电力、化纤、制药、环保、食品等行业。

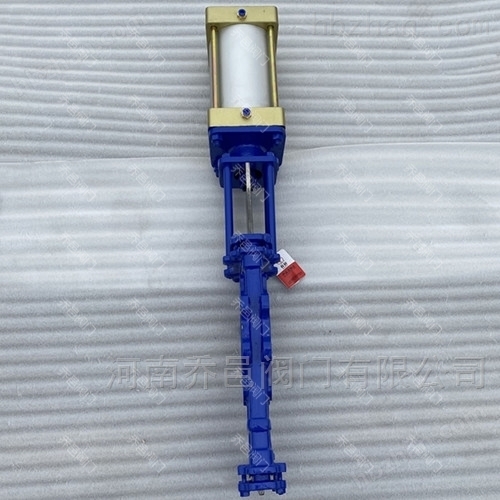

气动穿透式闸板阀SCZ673F气动穿透式长板阀气动穿透式刀型闸阀SCZ673H气动穿透式插板阀SCZ673X气动穿透式刀闸阀气动不锈钢穿透式刀型闸阀SCZ673W气动不锈钢穿透式插板阀气动穿透式刀形闸阀1.jpg

气动穿透式闸板阀SCZ673F气动穿透式长板阀气动穿透式刀型闸阀SCZ673H气动穿透式插板阀SCZ673X气动穿透式刀闸阀气动不锈钢穿透式刀型闸阀SCZ673W气动不锈钢穿透式插板阀气动穿透式刀形闸阀1.jpg

产品优点：

1、双向密封，带两个阀座封圈，此闸板更长且底部伸出阀体，需要两个密封填料装置。

2、闸板形成个孔状通径，其作用是，闸板开启时，介质能全部流走，没有滞留，闸板关闭时能全部密封。

3、在介质浓度较高条件下，也能保持阀座密封，由于没有滞留区，闸板底部无介质堆积。

4、该产品适用于制糖，化学设备（干燥器、反应器）的装卸和造纸厂的浆料出口处，用于回收混有大量杂质的旧纸张。

5、阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性阀，腔不积渣，特别适合于浆体输送及粉体物粒的输送。

壳体试验和密封试验：

1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。

2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。

3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项试验。

4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。

5、插板阀清洁度要求按JB/T7748的规定。

6、静压寿命试验。

7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。

静压寿命实验次数	金属密封	DN≤150mm	1200次
		DN≥200-400mm	1000次
		Dn≤150mm	800次
	非金属密封	Dn≤150mm	1400次
		DN≤200-400mm	1200次
		Dn≤450mm	1000次

注：1、金属密封指密封副材料是金属-金属

2、非金属密封指密封副材料是金属-非金属或非金属-非金属。

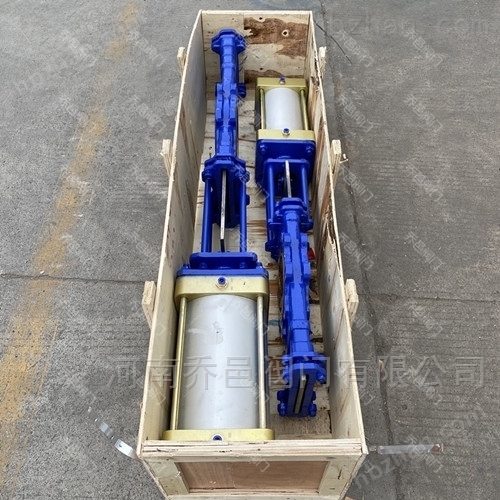

气动穿透式闸板阀SCZ673F气动穿透式长板阀气动穿透式刀型闸阀SCZ673H气动穿透式插板阀SCZ673X气动穿透式刀闸阀气动不锈钢穿透式刀型闸阀SCZ673W气动不锈钢穿透式插板阀气动穿透式刀形闸阀2.jpg

气动穿透式闸板阀SCZ673F气动穿透式长板阀气动穿透式刀型闸阀SCZ673H气动穿透式插板阀SCZ673X气动穿透式刀闸阀气动不锈钢穿透式刀型闸阀SCZ673W气动不锈钢穿透式插板阀气动穿透式刀形闸阀2.jpg

主要零部件材料及性能规范参数：

阀门型号		SCZ673F-2.5	SCZ673H-6	SCZ673H-10	SCZ673F-16
工作压力（MPa）		0.25	0.6	1.0	1.6
适用介质		糖浆、纸浆、污水、灰、煤气等
适用温度（℃）		橡胶≤80，氟橡胶≤180，碳素钢≤425，不锈钢≤600，310S不锈钢≤1100
驱动方式		气动
材料	阀体	WCB铸钢，304不锈钢，316不锈钢，310S不锈钢
	闸板	不锈钢
	阀体密封圈	合成橡胶或聚四氟乙烯
	阀杆	铬不锈钢
	支架	碳素钢
	填料	聚四氟乙烯

注：橡胶牌号取决于介质性质和使用温度；闸板材质牌号取决于介质性质。

主要连接尺寸表：

MPa	DN	L	D	D1	D2	H	N-M	A	B	MPa	DN	L	D	D1	D2	H	N-M	A	B
1.0	50	48	160	125	100	335	4-M16	63	50	1.6	50	48	160	125	99	335	4-M16	63	50
	65	48	180	145	120	363	4-M16	80	65		65	48	185	145	120	363	4-M16	80	65
	80	50	195	160	135	395	4-M16	80	80		80	50	200	160	135	395	8-M16	80	80
	100	50	215	180	155	465	8-M16	100	100		100	50	220	180	155	465	8-M16	100	100
	125	57	245	210	185	530	8-M16	125	125		125	57	250	210	185	530	8-M16	125	125
	150	57	280	240	210	630	8-M20	160	150		150	57	285	240	210	630	8-M20	160	150
	200	70	335	295	265	750	8-M20	160	200		200	70	340	295	265	750	12-M20	160	200
	250	70	390	350	320	900	12-M20	160	250		250	70	405	355	310	900	12-M22	160	250
	300	76	440	400	368	1125	12-M20	200	300		300	76	460	410	375	1125	12-M22	200	300
	350	76	500	460	428	1260	16-M20	200	350		350	76	520	470	435	1260	16-M22	200	350
	400	89	565	515	482	1450	16-M22	200	400		400	89	580	525	485	1450	16-M27	200	400
	450	89	615	565	532	1600	20-M22	250	450		450	89	640	585	545	1600	20-M27	250	450
	500	114	670	620	585	1820	20-M22	250	500		500	114	715	650	609	1820	20-M30	250	500
	600	114	780	725	685	2300	20-M27	300	600		600	114	840	770	720	2300	20-M36	300	600
	700	130	895	840	800	2600	24-M27	300	700		700	130	910	840	788	2600	24-M36	300	700
	800	130	1010	950	898	3000	24-M30	320	800		800	130	1025	950	898	3000	24-M36	320	800
	900	140	1110	1050	1005	3400	28-M30	320	900		900	140	1125	1050	998	3400	28-M36	320	900
	1000	216	1220	1160	1115	3800	28-M30	350	1000		1000	216	1255	1170	1110	3800	28-M42	350	1000
	1200	254	1450	1380	1325	4300	32-M36	400	1200		1200	254	1485	1390	1325	4300	32-M48	400	1200

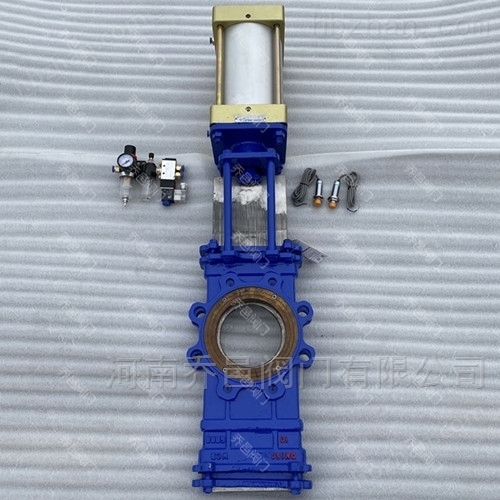

气动穿透式闸板阀SCZ673F气动穿透式长板阀气动穿透式刀型闸阀SCZ673H气动穿透式插板阀SCZ673X气动穿透式刀闸阀气动不锈钢穿透式刀型闸阀SCZ673W气动不锈钢穿透式插板阀气动穿透式刀形闸阀3.jpg

SCZ673H-10C.P.R系列气动穿透式刀闸阀

型号编制说明：

特种阀门代号：SC表示穿透式；

阀门类型代号：Z表示闸阀；

驱动形式代号：6表示气动；9表示电动；2表示电液动；5表示伞齿轮；7表示液动；

连接形式代号：7表示对夹式；

结构形式代号：3表示单闸板；

密封材料代号：H表示Cr13（硬密封）；F表示PTFE四氟（软密封）；X表示橡胶（软密封）；Y表示硬质合金（硬密封）；W表示不锈钢（硬密封）；

工作压力代号：6、10、16表示其数值是以MPa为单位的公称压力值的10倍；

阀体材料代号：C表示WCB铸钢；P表示304不锈钢；R表示316不锈钢；NR表示310S不锈钢；

气动穿透式刀闸阀系列型号		SCZ673H-6C SCZ673H-10C SCZ673H-16C	SCZ673W-6P SCZ673W-10P SCZ673W-16P	SCZ673W-6R SCZ673W-10R SCZ673W-16R
		SCZ673X-6C SCZ673X-10C SCZ673X-16C	SCZ673X-6P SCZ673X-10P SCZ673X-16P	SCZ673X-6R SCZ673X-10R SCZ673X-16R
		SCZ673F-6P SCZ673F-10P SCZ673F-16P	SCZ673F-6P SCZ673F-10P SCZ673F-16P	SCZ673F-6R SCZ673F-10R SCZ673F-16R
适用介质		糖浆、纸浆、污水、煤浆、矿渣、炉渣、料仓出口、灰、渣水混合物。
适用温度		≤425℃	≤550℃	≤600℃
材料	名称	阀体（WCB）	阀体（CF8）	阀体（CF8M）
	阀体	WCB铸钢	304不锈钢	316不锈钢
	阀座	20Cr13	304	316
	O型圈	橡胶/四氟	橡胶/四氟	橡胶/四氟
	阀杆	2Cr13	304	316
	填料	PTFE	PTFE	PTFE
	螺母	15	304	304
	支架	Q235	304	316
	手轮	球墨铸铁	球墨铸铁	球墨铸铁

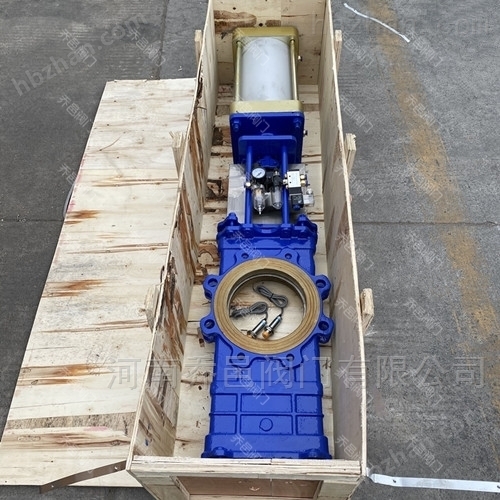

气动穿透式闸板阀SCZ673F气动穿透式长板阀气动穿透式刀型闸阀SCZ673H气动穿透式插板阀SCZ673X气动穿透式刀闸阀气动不锈钢穿透式刀型闸阀SCZ673W气动不锈钢穿透式插板阀气动穿透式刀形闸阀4.jpg

气动执行器功能说明：

1、采用双电控三位五通电磁阀控制气缸，采用三位开关，可控制穿透式刀型闸阀在上限位、下限位及任意位置停留。

2、在上限位、下限位置停留时，上限位及下限位置的限位开关，发出组常开或常闭的独立信号触点。可作为状态指示用。

3、在上限位、下限位置停留时，上限位及下限位置的限位开关，自动切断电磁阀相应控制线圈的电源。这样穿透式刀型闸阀在上限位及下限位置长期停留时，电磁阀的电控线圈不通电，可避免电磁线圈发热提高电磁阀使用寿命，大大地提高了可靠性。

4、在上限位及下限位置长期停留时；气源被切断不耗气，但锁定阀门气缸的气压仍保持在气缸中，能保证可靠停位。

5、在气动开关过程中，切断控制电源，则气缸进出气也同时被切断，锁定穿透式刀型闸阀气缸的气压仍保持在气缸中，如气缸活塞、电磁及接头无泄漏，则可在任意位置长期停留。

气动执行器可选附件：

1.单或双控电磁阀（有24V、220V等电压供选择，必要时可选取防爆电磁阀）。

2.接近开关。

3.气源处理三联件（包括减压阀、过滤器、油雾器）。

4.电/气动阀门定位器（调节型用）。

气动执行器正确使用注意事项：

（1）负载运动方向必须与活塞杆的运动方向致，以免活塞杆产生扭曲现象。

（2）使用过滤器，减压器，润滑器组合（F－R－E组合）以调整空气品质，增长使用寿命。

（3）选用出力比实际负载大的气动执行器，以免气压不足时发生危险。

（4）注意使用环境温度，气缸内活塞环及密封部分材料的使用温度般限制在-5℃～ 60℃ 以内。

（5）有腐蚀气体环境，气缸内活塞及密封部分的材料，般采用PTFE。

河南乔邑阀门有限公司主要生产【气动穿透式闸板阀SCZ673F气动穿透式长板阀/气动穿透式刀型闸阀SCZ673H气动穿透式插板阀SCZ673X气动穿透式刀闸阀/气动不锈钢穿透式刀型闸阀SCZ673W气动不锈钢穿透式插板阀/气动穿透式刀形闸阀】，备有大量库存现货以出厂价直销！我们在实践运营中始终坚持以“服务客户、发展企业、回报社会”的宗旨，以质量求生存，以服务求发展，以管理求效益的经营理念，坚持“质量为先、信誉为重、管理为本、服务为诚”的企业方针，发扬“开拓创新、优质高效”的企业精神，为新老用户提供安全可靠的产品和完善的售后服务！本文中所有文字、数据、图片仅供参考。

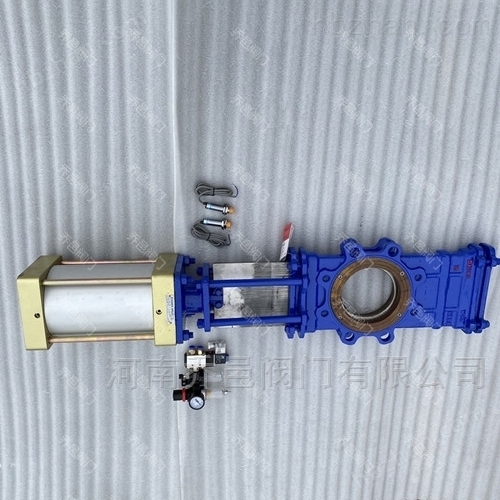

气动穿透式闸板阀SCZ673F气动穿透式长板阀气动穿透式刀型闸阀SCZ673H气动穿透式插板阀SCZ673X气动穿透式刀闸阀气动不锈钢穿透式刀型闸阀SCZ673W气动不锈钢穿透式插板阀气动穿透式刀形闸阀5.jpg
