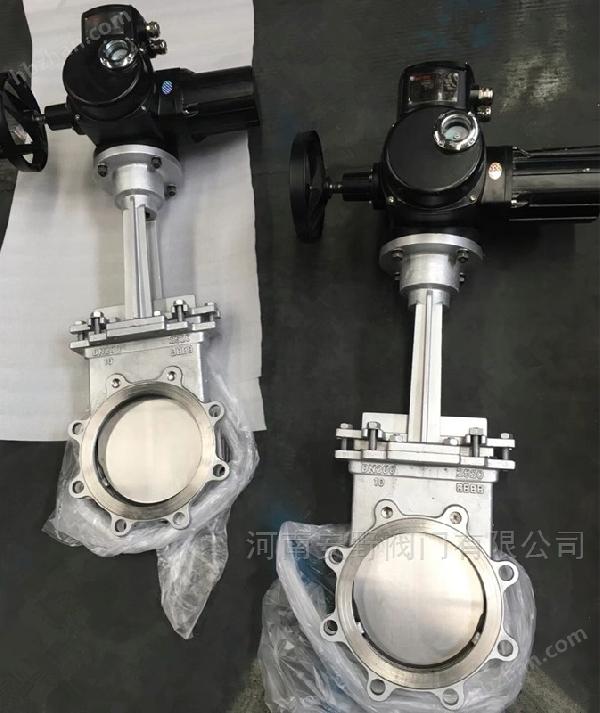

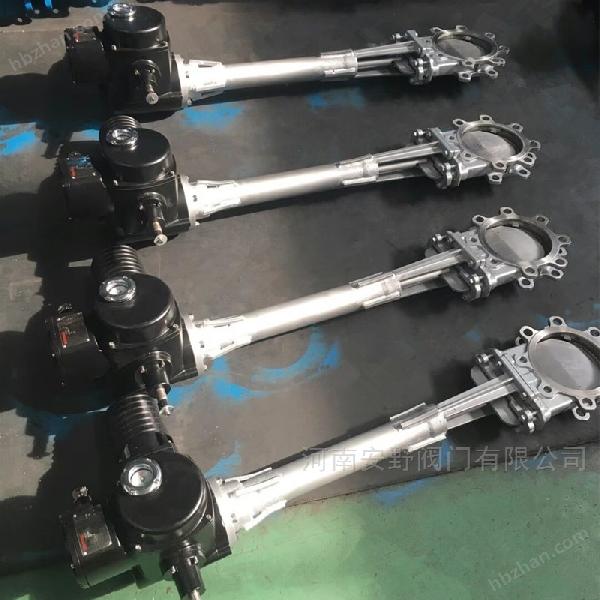

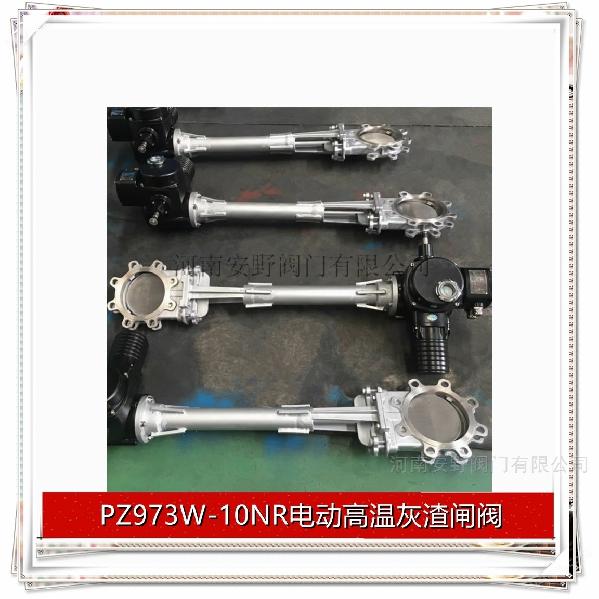

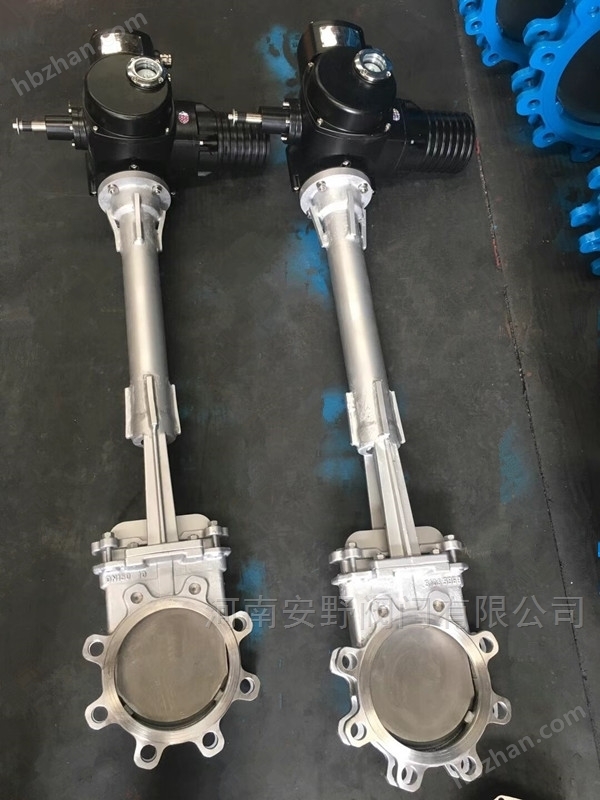

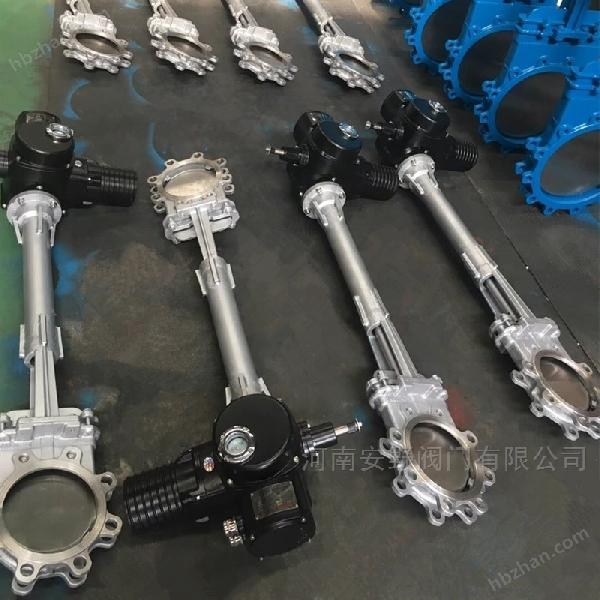

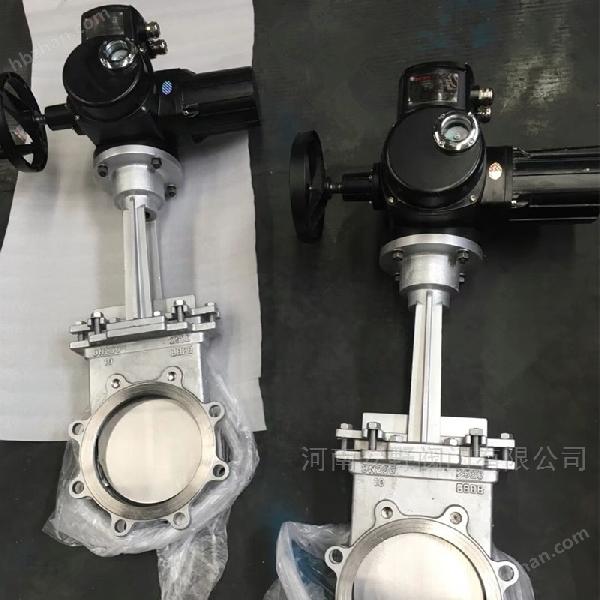

防爆电动高温排渣阀PZ973W-10NR防爆电动高温刀闸阀
产品简介:
PZ973W-10NR电动高温灰渣闸阀/电动耐高温刀型闸阀2520电动高温排渣阀310S防爆电动高温刀型闸阀PZ973W-10NR电动耐高温排渣阀/电动高温灰渣阀/电动耐高温刀闸阀/2520电动耐高温锅炉排渣阀310S电动耐高温插板阀/电动耐高温刀形闸阀/耐1000度高温电动排渣阀/电动高温排渣闸阀采用2520(310S)耐高温材料,由电动执行器和高温刀闸阀组合而成,适用于高温物料的控制,在循环流化床锅炉、沸腾炉、煤粉炉等输灰渣系统中,能调节灰渣的输送量,稳定工况、利于环保工作,广泛用于电站锅炉输灰、渣系统。是冶金、煤炭、化工制药等行业制粉系统中控制输送量的耐高温理想阀门。
优点:
1、阀门整体采用2520(310S)材质,可以耐温到1050℃。
2、该阀门具有结构长度短,可节省材料、管道负荷小等特点。
3、阀体上的导向条,使得闸板能够正确运动。
4、如采用带盖的设计能够解决传统刀闸阀外漏的通病,此类刀阀不外漏。
5、采用电动装置驱动,可以在高空工作。
6、此类阀门的耐温性能要求很高,目前只能采用硬密封。
特点:
PZ973W-6NR、PZ973W-10NR、PZ973W-16NR电动高温刀闸阀能适应高温、低温等恶劣环境下工作,特别是在1000度左右高温下工作,无需任何冷却装置,且不变形的特点、同时刀闸阀具有手动、电动功能,密封性能好,阀板、阀体均使用高合金材料,尤其是锅炉排灰渣系统中*的阀门。
PZ973W-6NR、PZ973W-10NR、PZ973W-16NR电动高温刀闸阀采用了目前市场上耐高温材料,2520这种材质本身具有耐高温的特性,通过加长阀杆,增加散热片来达到保护电动的作用,有效解决了其他刀型闸阀所不具备的高温条件下工作的弊端,本产品适合于炼铁,电站,高温煤炉等行业,相比其他阀门结构简单,操作方便,易于维修,价格低,是目前市场上高温阀门的*。
电动装置参数:
电动刀闸阀采用多回转电动装置,用以驱动和控制阀门的开启和关闭,操作人员可以在控制室内远距离对阀门进行控制,也可以现场手动操作,也可以与计算机配合实现计算机自动控制。用户可根据实际需要进行选择。
1、电源:AC380V、50HZ。
2、标准型:标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65,可直接用于户外。
3、防水型:产品具有防尘、防浸水(IP67)的外壳防护等级。
4、防爆型(EX):防爆等为DⅡ BT4/DⅡ CT4(不含乙炔)。
5、环境温度:-20℃~40℃
6、可选:配电气控制器
主要性能规范:
公称压力(MPa)
| 壳体试验(MPa)
| 密封试验(MPa)
| 工作温度
| 适用介质
|
1.01.6
| 1.52.4
| 1.11.8
| ≤1000℃≤1000℃
| 纸浆、污水、煤浆、灰、渣水混和物
|

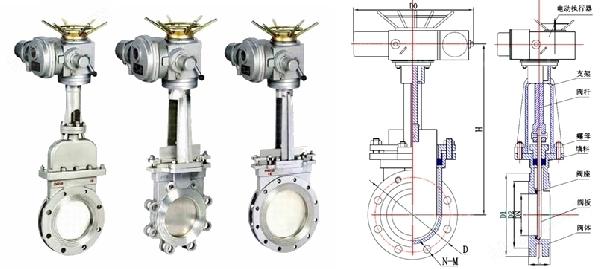

外形结构图:
主要外形及连接尺寸(mm):
MPa
| DN
| L
| D
| D1
| D2
| H
| N-M
| D0
|
1.0
| 50
| 43
| 160
| 125
| 100
| 330
| 4-M16
| 180
|
65
| 46
| 180
| 145
| 120
| 360
| 4-M16
| 180
|
80
| 46
| 195
| 160
| 135
| 390
| 4-M16
| 220
|
100
| 52
| 215
| 180
| 155
| 440
| 8-M16
| 220
|
125
| 56
| 245
| 210
| 185
| 510
| 8-M16
| 230
|
150
| 56
| 280
| 240
| 210
| 600
| 8-M20
| 280
|
200
| 60
| 335
| 295
| 265
| 700
| 8-M20
| 360
|
250
| 68
| 390
| 350
| 320
| 840
| 12-M20
| 360
|
300
| 78
| 440
| 400
| 368
| 960
| 12-M20
| 400
|
350
| 78
| 500
| 460
| 428
| 1110
| 16-M20
| 400
|
400
| 102
| 565
| 515
| 482
| 1250
| 16-M22
| 400
|
450
| 114
| 615
| 565
| 532
| 1380
| 20-M22
| 530
|
500
| 127
| 670
| 620
| 585
| 1530
| 20-M22
| 530
|
600
| 154
| 780
| 725
| 685
| 1800
| 20-M27
| 600
|
700
| 165
| 895
| 840
| 800
| 2150
| 24-M27
| 600
|
800
| 190
| 1010
| 950
| 898
| 2420
| 24-M30
| 680
|
900
| 203
| 1110
| 1050
| 1005
| 2680
| 28-M30
| 680
|
1000
| 216
| 1220
| 1160
| 1115
| 3100
| 28-M30
| 700
|
1200
| 254
| 1450
| 1380
| 1325
| 3450
| 32-M36
| 800
|
