气动不锈钢穿透式插板阀刀闸阀生产

812

规格/型号：SCZ673W

品牌：暂无

应用领域：废水处理设备

产地：河南 - 郑州

厂家/供应商：河南鹏兴阀门有限公司

咨询电话:：18037678988（请说明信息源自“中冶有色技术网”）

更新时间：2024-03-06

级别：待认证

气动不锈钢穿透式插板阀刀闸阀生产说明介绍

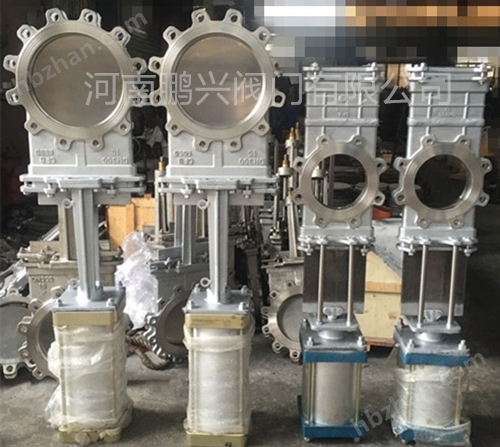

产品名称：SCZ673W气动不锈钢穿透式刀型闸阀

产品介绍：

气动不锈钢穿透式插板阀SCZ673W气动不锈钢穿透式刀闸阀/气动穿透式插板阀/气动穿透式闸板阀/气动不锈钢穿透式刀型闸阀/气动穿透式刀型闸阀/气动穿透式刀形闸阀是闸板加长并在闸板上加工一个同等通径的通孔，闸板紧贴阀座做启闭运动不脱离。这样在工作中更加平稳，密封性能更优越，并且介质不留阀腔内，成全流通状态。适用于排渣、纸浆、泥浆、污水等管道的控制。广泛应用于造纸、冶金、石化、电力、化纤、制药、环保、食品等行业。

产品优点：

1、双向密封，带两个阀座封圈，此闸板更长且底部伸出阀体，需要两个密封填料装置。

2、闸板形成一个孔状通径，其作用是，闸板开启时，介质能全部流走，没有滞留，闸板关闭时能全部密封。

3、在介质浓度较高条件下，也能保持阀座密封，由于没有滞留区，闸板底部无介质堆积。

4、该产品适用于制糖，化学设备（干燥器、反应器）的装卸和造纸厂的浆料出口处，用于回收混有大量杂质的旧纸张。

5、阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性阀，腔不积渣，特别适合于浆体输送及粉体物粒的输送。

壳体试验和密封试验：

1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。

2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。

3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项试验。

4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。

5、插板阀清洁度要求按JB/T7748的规定。

6、静压寿命试验。

7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。

静压寿命实验次数	金属密封	DN≤150mm	1200次
		DN≥200-400mm	1000次
		Dn≤150mm	800次
	非金属密封	Dn≤150mm	1400次
		DN≤200-400mm	1200次
		Dn≤450mm	1000次

注：1、金属密封指密封副材料是金属-金属

2、非金属密封指密封副材料是金属-非金属或非金属-非金属。

主要零部件材料及性能规范参数：

阀门型号		SCZ673F-2.5	SCZ673H-6	SCZ673H-10	SCZ673F-16
工作压力（MPa）		0.25	0.6	1.0	1.6
适用介质		糖浆、纸浆、污水、灰、煤气等
适用温度（℃）		橡胶≤80，氟橡胶≤180，碳素钢≤425，不锈钢≤600，310S不锈钢≤1100
驱动方式		气动
材料	阀体	WCB铸钢，304不锈钢，316不锈钢，310S不锈钢
	闸板	不锈钢
	阀体密封圈	合成橡胶或聚四氟乙烯
	阀杆	铬不锈钢
	支架	碳素钢
	填料	聚四氟乙烯

注：橡胶牌号取决于介质性质和使用温度；闸板材质牌号取决于介质性质。

主要连接尺寸表：

MPa	DN	L	D	D1	D2	H	N-M	A	B	MPa	DN	L	D	D1	D2	H	N-M	A	B
1.0	50	48	160	125	100	335	4-M16	63	50	1.6	50	48	160	125	99	335	4-M16	63	50
	65	48	180	145	120	363	4-M16	80	65		65	48	185	145	120	363	4-M16	80	65
	80	50	195	160	135	395	4-M16	80	80		80	50	200	160	135	395	8-M16	80	80
	100	50	215	180	155	465	8-M16	100	100		100	50	220	180	155	465	8-M16	100	100
	125	57	245	210	185	530	8-M16	125	125		125	57	250	210	185	530	8-M16	125	125
	150	57	280	240	210	630	8-M20	160	150		150	57	285	240	210	630	8-M20	160	150
	200	70	335	295	265	750	8-M20	160	200		200	70	340	295	265	750	12-M20	160	200
	250	70	390	350	320	900	12-M20	160	250		250	70	405	355	310	900	12-M22	160	250
	300	76	440	400	368	1125	12-M20	200	300		300	76	460	410	375	1125	12-M22	200	300
	350	76	500	460	428	1260	16-M20	200	350		350	76	520	470	435	1260	16-M22	200	350
	400	89	565	515	482	1450	16-M22	200	400		400	89	580	525	485	1450	16-M27	200	400
	450	89	615	565	532	1600	20-M22	250	450		450	89	640	585	545	1600	20-M27	250	450
	500	114	670	620	585	1820	20-M22	250	500		500	114	715	650	609	1820	20-M30	250	500
	600	114	780	725	685	2300	20-M27	300	600		600	114	840	770	720	2300	20-M36	300	600
	700	130	895	840	800	2600	24-M27	300	700		700	130	910	840	788	2600	24-M36	300	700
	800	130	1010	950	898	3000	24-M30	320	800		800	130	1025	950	898	3000	24-M36	320	800
	900	140	1110	1050	1005	3400	28-M30	320	900		900	140	1125	1050	998	3400	28-M36	320	900
	1000	216	1220	1160	1115	3800	28-M30	350	1000		1000	216	1255	1170	1110	3800	28-M42	350	1000
	1200	254	1450	1380	1325	4300	32-M36	400	1200		1200	254	1485	1390	1325	4300	32-M48	400	1200

SCZ673H-10C.P.R系列气动穿透式刀型闸阀

型号编制说明：

特种阀门代号：SC表示穿透式；

阀门类型代号：Z表示闸阀；

驱动形式代号：6表示气动；9表示电动；2表示电液动；5表示伞齿轮；7表示液动；

连接形式代号：7表示对夹式；

结构形式代号：3表示单闸板；

密封材料代号：H表示Cr13（硬密封）；F表示PTFE四氟（软密封）；X表示橡胶（软密封）；Y表示硬质合金（硬密封）；W表示不锈钢（硬密封）；

工作压力代号：6、10、16表示其数值是以MPa为单位的公称压力值的10倍；

阀体材料代号：C表示WCB铸钢；P表示304不锈钢；R表示316不锈钢；NR表示310S不锈钢；

气动穿透式刀型闸阀系列型号		SCZ673H-6C SCZ673H-10C SCZ673H-16C	SCZ673W-6P SCZ673W-10P SCZ673W-16P	SCZ673W-6R SCZ673W-10R SCZ673W-16R
		SCZ673X-6C SCZ673X-10C SCZ673X-16C	SCZ673X-6P SCZ673X-10P SCZ673X-16P	SCZ673X-6R SCZ673X-10R SCZ673X-16R
		SCZ673F-6P SCZ673F-10P SCZ673F-16P	SCZ673F-6P SCZ673F-10P SCZ673F-16P	SCZ673F-6R SCZ673F-10R SCZ673F-16R
适用介质		糖浆、纸浆、污水、煤浆、矿渣、炉渣、料仓出口、灰、渣水混合物。
适用温度		≤425℃	≤550℃	≤600℃
材料	名称	阀体（WCB）	阀体（CF8）	阀体（CF8M）
	阀体	WCB铸钢	304不锈钢	316不锈钢
	阀座	20Cr13	304	316
	O型圈	橡胶/四氟	橡胶/四氟	橡胶/四氟
	阀杆	2Cr13	304	316
	填料	PTFE	PTFE	PTFE
	螺母	15	304	304
	支架	Q235	304	316
	手轮	球墨铸铁	球墨铸铁	球墨铸铁

气动执行器功能说明：

1、采用双电控三位五通电磁阀控制气缸，采用三位开关，可控制穿透式刀型闸阀在上限位、下限位及任意位置停留。

2、在上限位、下限位置停留时，上限位及下限位置的限位开关，发出一组常开或常闭的独立信号触点。可作为状态指示用。

3、在上限位、下限位置停留时，上限位及下限位置的限位开关，自动切断电磁阀相应控制线圈的电源。这样穿透式刀型闸阀在上限位及下限位置长期停留时，电磁阀的电控线圈不通电，可避免电磁线圈发热提高电磁阀使用寿命，大大地提高了可靠性。

4、在上限位及下限位置长期停留时；气源被切断不耗气，但锁定阀门气缸的气压仍保持在气缸中，能保证可靠停位。

5、在气动开关过程中，切断控制电源，则气缸进出气也同时被切断，锁定穿透式刀型闸阀气缸的气压仍保持在气缸中，如气缸活塞、电磁及接头无泄漏，则可在任意位置长期停留。

气动执行器可选附件：

1.单或双控电磁阀（有24V、220V等电压供选择，必要时可选取防爆电磁阀）。

2.接近开关。

3.气源处理三联件（包括减压阀、过滤器、油雾器）。

4.电/气动阀门定位器（调节型用）。

气动执行器正确使用注意事项：

（1）负载运动方向必须与活塞杆的运动方向*，以免活塞杆产生扭曲现象。

（2）使用过滤器，减压器，润滑器组合（F－R－E组合）以调整空气品质，增长使用寿命。

（3）选用出力比实际负载大的气动执行器，以免气压不足时发生危险。

（4）注意使用环境温度，气缸内活塞环及密封部分材料的使用温度一般限制在-5℃～ 60℃ 以内。

（5）有腐蚀气体环境，气缸内活塞及密封部分的材料，一般采用PTFE。

河南鹏兴阀门有限公司主要生产销售【气动不锈钢穿透式插板阀SCZ673W气动不锈钢穿透式刀闸阀/气动穿透式插板阀/气动穿透式闸板阀/气动不锈钢穿透式刀型闸阀/气动穿透式刀型闸阀/气动穿透式刀形闸阀】，公司始终遵循“以科技为先导，以品质为保证，以诚信为准则，以服务为目标”的经营理念，秉持“*适应和满足市场”的原则，恪守“诚信为本，追求”的信念，坚持追求优良品质，精益求精，快速务实，努力为新老客户提供可靠的产品与服务，为客户创造价值。

※※※ 鹏搏求发展，兴业创未来！※※※

本文中所有文字、数据、图片仅供参考。
