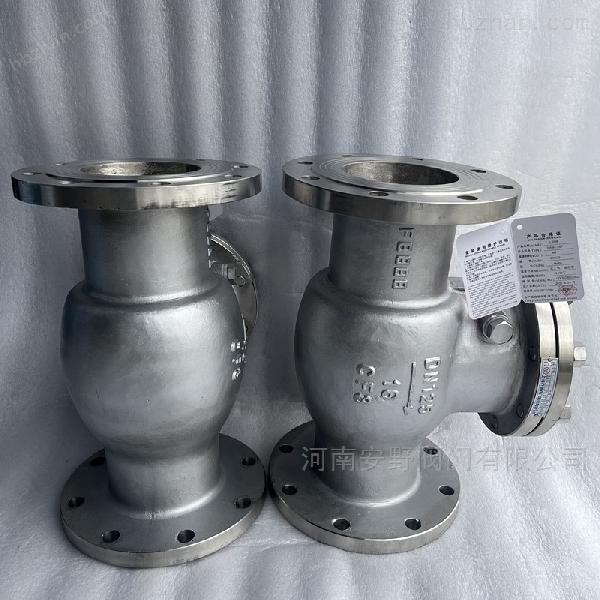

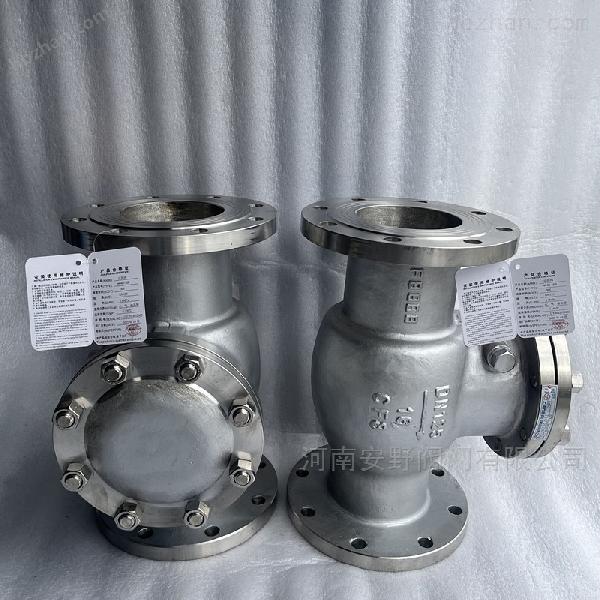

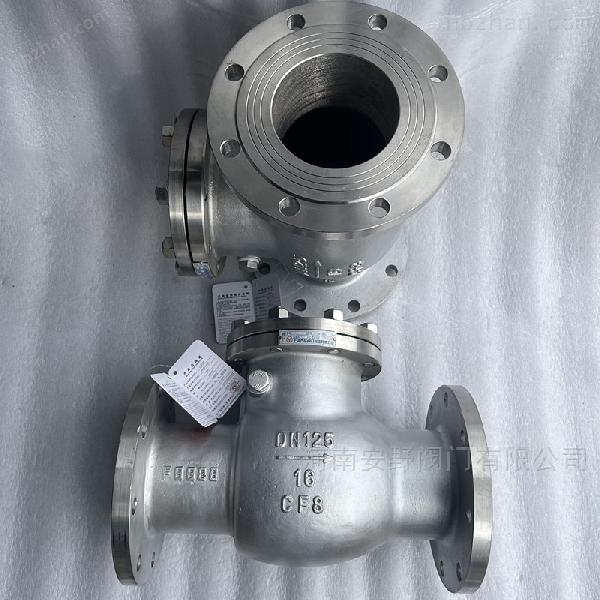

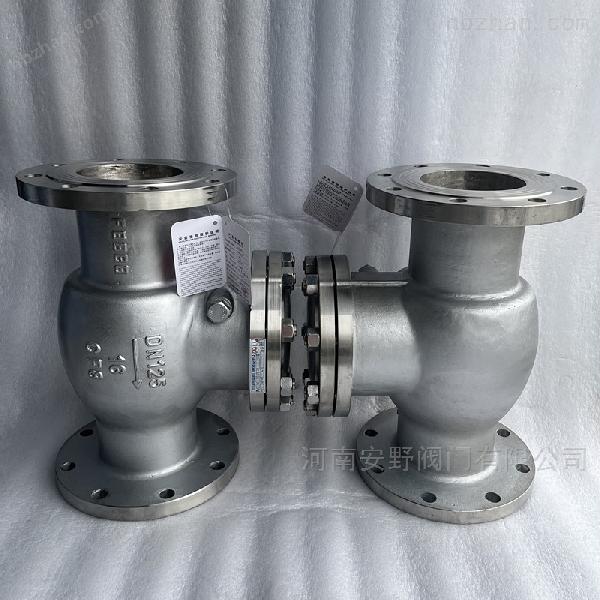

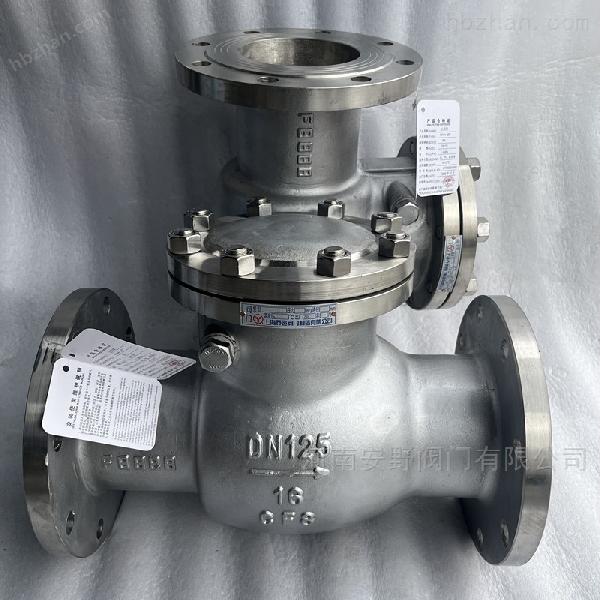

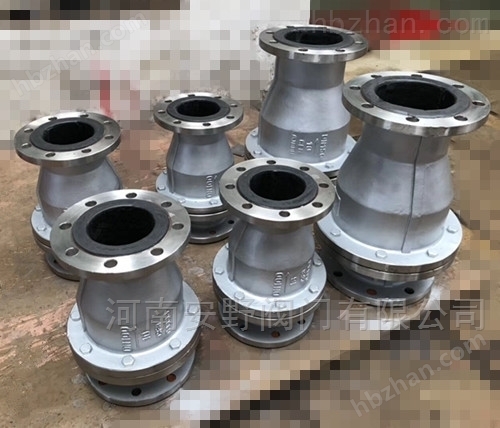

H44H旋启式止回阀H44W
产品简介:
H44W不锈钢旋启式止回阀H44H不锈钢旋启式逆止阀/不锈钢旋启式单向阀/不锈钢摆板式单向阀/不锈钢摇板式止回阀/旋启式法兰止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放,适用介质为水、油品、蒸汽、酸性介质等。广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。
结构特点:
1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。
作用原理:
H44W不锈钢旋启式法兰止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上,旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类,启闭件靠流动介质的力量自行开启 或关闭。止回阀只用于介质单向流动的管路上,阻止介质回流,以防发生事故。 适用介质为:水、油品、蒸汽、酸性介质等。
应用规范:
设计与制造
| GB/T12235
|
连接端尺寸
| 结构长度
| GB/T12221
|
法兰尺寸
| JB/T79
|
检验与试验
| JB/T9092
|
材料
| 碳钢
| GB/T12229
|
不锈钢
| GB/T12230
|
合金钢
| Q/ZB66
|
标志
| GB/T12220
|
供货
| JB/T7928
|
主要零件材料:
阀体
| 阀盖
| 阀瓣
| 阀座
| 适用介质
| 适用温度(≤℃)
|
不锈钢
| 304+D507Mo
| 304+D577
| 水、油品、蒸汽
| 300
|
ZG1Cr18Ni9Ti
| 0Cr18Ni9+Stellite12
| 0Cr18Ni9+Stellite6
| 销酸类
| 200
|
ZG1Cr18Ni2Mo2Ti
| CF8M+Stellite12
| ZG1Cr18Ni2Mo2Ti
| 磷酸、醋酸类、混酸
| 200
|
ZG00Cr17Ni14Mo2
| CF3M+Stellite12
| CF3M+Stellite6
| 尿素、甲铵液、磷酸
| 200
|
ZG1Cr5Mo
| ZG1Cr5Mo+Stellite12
| ZG1Cr5Mo+Stellite6
| 水、油品、蒸汽
| 550
|

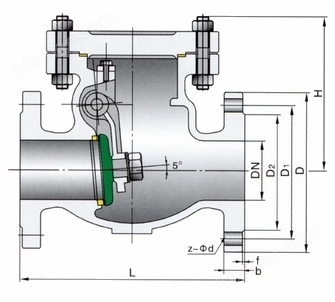

外形结构图:
主要外形尺寸1.6MPa:
公称通径DN
| L
| D
| D1
| D2
| b
| Z-Φd
| H
|
50
| 230
| 160
| 125
| 100
| 16
| 4-Φ18
| 135
|
65
| 290
| 180
| 145
| 120
| 18
| 4-Φ18
| 142
|
80
| 310
| 195
| 160
| 135
| 20
| 8-Φ18
| 165
|
100
| 350
| 215
| 180
| 155
| 20
| 8-Φ18
| 180
|
125
| 400
| 245
| 210
| 185
| 22
| 8-Φ18
| 210
|
150
| 480
| 280
| 240
| 210
| 24
| 8-Φ23
| 233
|
200
| 500
| 335
| 295
| 265
| 26
| 12-Φ23
| 304
|
250
| 550
| 405
| 355
| 320
| 30
| 12-Φ25
| 348
|
300
| 650
| 460
| 410
| 375
| 30
| 12-Φ25
| 390
|
350
| 750
| 520
| 470
| 435
| 34
| 16-Φ25
| 430
|
400
| 850
| 580
| 525
| 485
| 36
| 16-Φ30
| 468
|
450
| 950
| 640
| 585
| 545
| 40
| 20-Φ30
| 523
|
500
| 1025
| 705
| 650
| 608
| 44
| 20-Φ34
| 525
|
主要外形尺寸2.5MPa:
公称通径DN
| L
| D
| D1
| D2
| b
| Z-Φd
| H
|
50
| 230
| 160
| 125
| 100
| 20
| 4-Φ18
| 160
|
65
| 290
| 180
| 145
| 120
| 22
| 8-Φ18
| 175
|
80
| 310
| 195
| 160
| 135
| 22
| 8-Φ18
| 185
|
100
| 350
| 230
| 190
| 160
| 24
| 8-Φ23
| 220
|
125
| 400
| 270
| 220
| 188
| 28
| 8-Φ25
| 248
|
150
| 480
| 300
| 250
| 218
| 30
| 8-Φ25
| 276
|
200
| 550
| 360
| 310
| 278
| 34
| 12-Φ25
| 350
|
250
| 650
| 425
| 370
| 332
| 36
| 12-Φ30
| 410
|
300
| 750
| 485
| 430
| 390
| 40
| 16-Φ30
| 430
|
350
| 850
| 550
| 490
| 448
| 44
| 16-Φ34
| 518
|
400
| 950
| 610
| 550
| 505
| 48
| 16-Φ34
| 560
|
450
| 1025
| 660
| 600
| 555
| 50
| 20-Φ34
| 582
|
500
| 1150
| 730
| 660
| 610
| 52
| 20-Φ41
| 618
|
