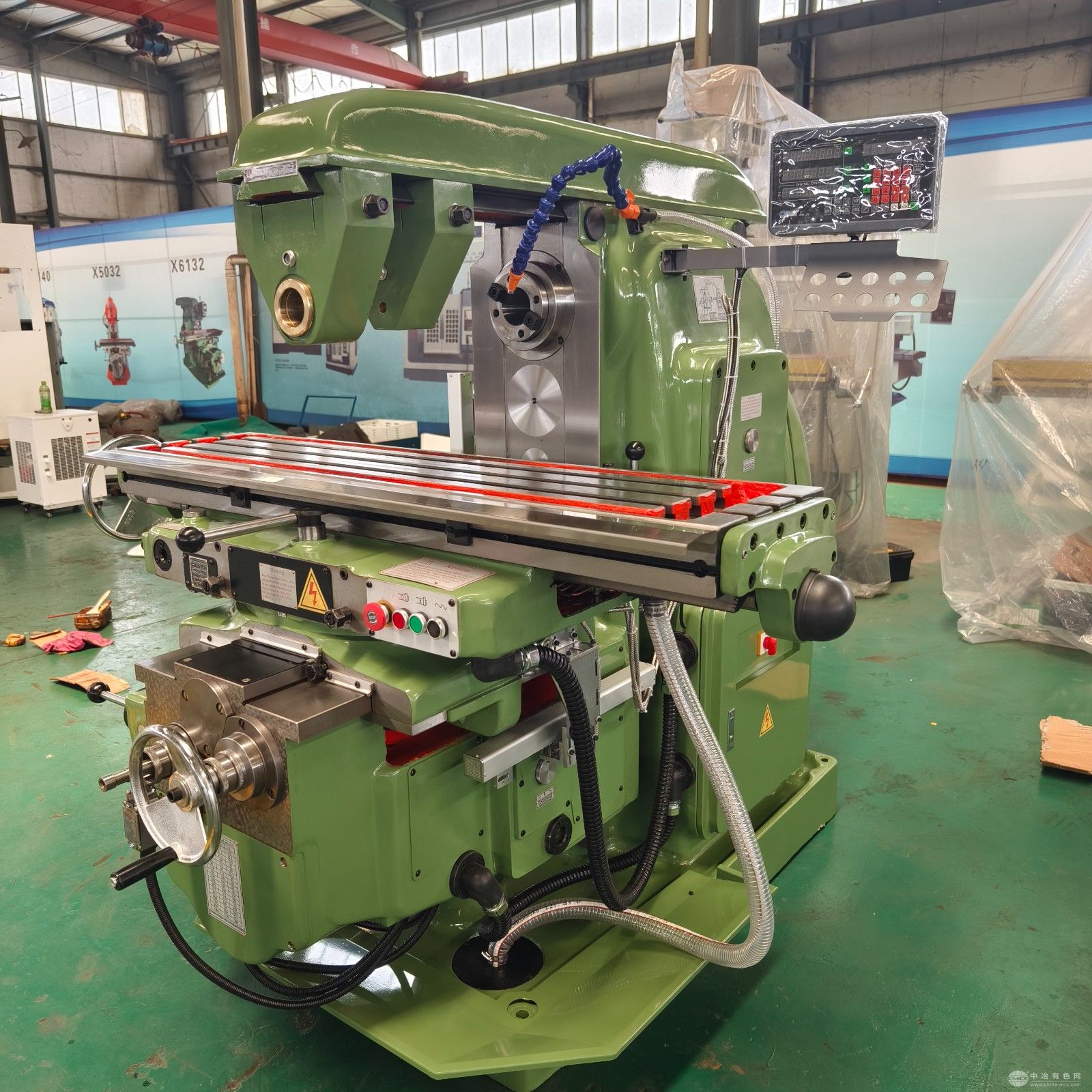

卧式数控升降台铣床

卧式数控升降台铣床

811
规格/型号：XK6132
品牌：暂无
应用领域：暂无
产地：山东 - 枣庄
厂家/供应商：山东威力重工机床有限公司
咨询电话:：暂无（请说明信息源自“中冶有色网”）
更新时间：2025-10-07
级别：已认证

卧式数控升降台铣床说明介绍

简介 山东威力重工 XK6132 卧式数控升降台铣床是一款万能型机床。其工作台尺寸约为 1325mm×320mm，承重 500kg，X、Y、Z 三轴均有自动进给及快速移动功能。主轴锥孔为 ISO50，转速范围 30-1500r/min，级数 18 级，主电机功率 7.5kW。该机床刚性好，能承载重负荷切削，易磨损铸件采用钒钛耐磨铸铁，重要部位采用优质合金钢，且有完善的润滑系统。它适用范围广，配置相应附件可进行平面、斜面、沟槽等加工，还能完成钻、镗、插等工序，装置分度头时可铣切花键、齿轮等，加装立铣头可进一步扩大加工范围。 工作原理 1. 操作人员通过编程或手动输入加工参数（如进给速度、主轴转速、走刀路径）；2. 数控系统将指令转化为电信号，控制主轴电机带动铣刀高速旋转，同时驱动伺服电机带动 X、Y、Z 三轴工作台（或铣头）按设定路径移动；3. 高速旋转的铣刀与随工作台移动的工件接触，通过切削刃去除工件多余材料，最终加工出符合要求的平面、沟槽等形状；4. 加工中系统实时监测运动精度，确保尺寸和形状误差在允许范围内。 技术参数
主要技术参数 Unit XK6132
工作台面尺寸 mm 1370×360
工作台 T 型槽 / 宽度 / 中心距 mm 3/18/70
工作台纵向行程 mm 900
工作台横向行程 mm 320
工作台垂向行程 mm 370
主轴端面到工作台面距离 mm 45-415
主轴孔锥度 — 7：24 ISO50
主轴变速级数 — 18
主轴变速范围 r/min 30-1500
切削进给速度 mm/min 0-4000
主轴轴向行程 mm 70
主电动机功率 Kw 7.5
X、Y、Z 进给伺服电机扭矩 Nm 10/10/15
机床外形尺寸 mm 2294×2050×1904
净重 Kg 3200
选型原则
  1. 匹配加工需求：优先确认工件尺寸（如长度≤900mm、宽度≤320mm）与重量（≤500kg）是否在机床工作台承载范围内，同时根据需加工的平面、沟槽、花键等形状，判断是否需额外配置分度头、立铣头等附件。
  2. 适配精度要求：若加工件为精密零件（如公差≤0.01mm），需重点核对机床定位精度、重复定位精度参数；若为普通结构件，可侧重主轴转速（30-1500r/min）与进给速度（0-4000mm/min）是否满足切削效率。
  3. 平衡成本与运维：对比同类型机床时，需考虑设备初期采购价，同时关注易损件（如主轴、导轨）的更换成本与周期，以及厂家是否提供及时的售后维修服务，避免后期运维成本过高。
应用案例
  • 机械加工领域：某机械制造企业使用该铣床加工汽车零部件，如发动机壳体、变速箱壳体等。通过配置万能铣头和分度头，能够高效完成斜面、螺旋槽等复杂加工，大幅提高了生产效率。
  • 模具制造领域：在模具制造行业，该铣床被广泛用于加工模具型腔和型芯。其高精度导轨和稳定的进给系统确保了模具的加工精度，满足了模具行业对高精度和高表面质量的要求。
  • 航空航天领域：可用于航空发动机零件、飞机结构件等的加工，能够满足航空航天零部件加工对精度和表面质量极高的要求。
设备结构
  1. 床身：是机床的主体，用于固定和支承各部件。顶面上有水平导轨供横梁移动，前壁有燕尾形垂直导轨供升降台上下移动，内部装有主电动机、主轴变速机构、主轴和润滑油泵等。
  2. 横梁：一端装有吊架，用以支承刀杆，可沿床身的水平导轨移动，其伸出长度可根据刀杆长度调整。
  3. 主轴：是空心轴，前端有 7:24 的精密锥孔，用于安装铣刀刀杆锥柄，带动铣刀旋转。
  4. 纵向工作台：由纵向丝杠带动，在转台的导轨上作纵向移动，台面上的 T 形槽用于安装夹具或工件。
  5. 横向工作台：位于升降台上面的水平导轨上，可带动纵向工作台一起作横向进给。
  6. 转台：可将纵向工作台在水平面内扳转 0-45°，以便铣削螺旋槽等。
  7. 升降台：可以带动整个工作台沿床身的垂直导轨上下移动，以调整工件与铣刀的距离和进行垂直进给，内部装有进给电动机和进给变速机构。
  8. 底座：用以支承床身和升降台，内盛切削液。
