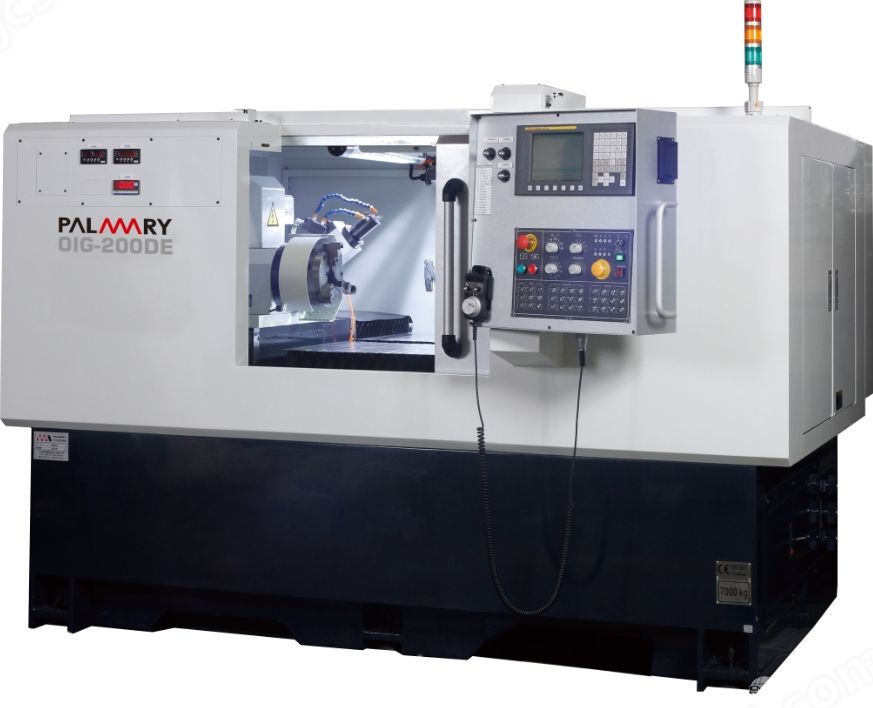

OIG-200DE 卧式内外圆复合磨床利用马达自重与偏心轴原理，自动调整皮带张力松紧度，确保马达扭力*输出，避免皮带松弛影响研磨。
详细介绍
OIG-200DE卧式内外圆复合磨床厂家价格技术参数：
加工能力zui大研磨外径180mm
内径研磨范围6-150mm
zui大研磨长度150mm
床面上zui大旋径310mm
防水护罩内zui大旋径(工件主轴台)200
zui大工件荷量35KG
(X轴)MT-6工件主轴台夹爪型态及尺寸6英寸 三爪卡盘(硬爪)
X轴行程500mm
快速移动速率5m/min
zui小进给量0.001mm
X轴行程伺服马达输出功率1.8KW
工件主轴台马达2.5KW
主轴(可调)转速0-550R.P.M.
(Y轴)外圆磨头外圆砂轮主轴马达4.0KW (内藏式主轴)
外径砂轮尺寸355*50*127mm
Y轴行程500mm
Y轴进刀伺服马达输出功率1.8KW
快速移动速率5m/min
zui小进给量0.001mm
(Z轴)内圆磨头内研磨砂轮尺寸(范围)外径 5-80mm
内研砂轮主轴马达2HP,2P(无段变频)
Z轴行程伺服马达输出功率1.8KW
快速移动速率5m/min
zui小进给量0.001mm
机台外观机台尺寸2400*2150*1700mm
机台占地面积2400*2950*1700mm
机台重量4660KW
OIG-200DE卧式内外圆复合磨床厂家价格结构特点：
1.以*的机械结构设计、优雅的造型，搭配CNC控制器，将内圆磨床技术带进另一个新的领域。
2.机体设计符合人体工学设计，操作方便。机体采用高级米汉纳铸铁，经烧炖处理再加工，确保长久不变形。
3.电路系统采用高级电控组件组成，并符合安全范围，确保可靠的电控性能。电控箱并附热交换器，提供电控组件之常温，并具有防尘功能。
4.滑台采用线性滚柱滑轨运动，增加移动间的灵活性和稳定性。
5.全自动研磨：粗磨、修整、精磨、无火花研磨循环动作，精度高，操作方便，大幅提升产能，适合大量生产与少量多样金属工件的研磨。
6.伺服马达体积小，扭力特性佳，响应快、精度高、稳定性高。
7.X轴与Z轴再加上Y轴三轴CNC控制驱动，配合外圆磨床砂轮一支和内孔砂轮主轴各一支，适合于内孔及端面甚至外径一次研磨，高同心度要求之零件。
8.可作外圆、内直孔、端面、内端面、内沟槽、内倒角、内圆角、内锥度、内阶梯、各种内孔及外圆加工的应用。
9.砂轮轴可灵活搭配运用，配合大尺寸砂轮以研磨外径或是端面，复合式功能性强，可客户化订做。
10.砂轮主轴台可选择自动或者手动进给模式;采用对话式人机接口控制设定修整量，zui小设定单位0.001mm;可自由设定砂轮修整量，并可记忆修整点的位置。
11.利用马达自重与偏心轴原理，自动调整皮带张力松紧度，确保马达扭力*输出，避免皮带松弛影响研磨切削能力，并搭载变频马达，可局部调整马达转速以配合不同性质材质的研磨。
12.各轴相互支援搭配，在一次循环中完成以往多工序工程，节省工作物起落、搬运的浪费
13.教导式基本研磨程式，操作者可自行填入已定义变数栏位，设定研磨需求加工，并能设定自动修整补正，提升加工效率。
14.进刀轴搭配光学尺模组，提高加工定位精度。
15.若需大量生产时，可另外加装自动送料、自动卸料等自动化生产设备。
16.可配合音频侦测式，电流侦测式精密设备运用，强化研磨制程能力的稳定，防止程式执行时错误动作所造成机件碰撞的损伤。
17.培林式工作主轴，可搭载各类型治具使用。
OIG-200DE 卧式内外圆复合磨床标准配置：
冷却系统(水箱+泵浦)
修整座(含修刀2支)
全罩式板金
皮带张力自动调整装置
内磨砂轮主轴
外圆磨头
水平调整垫块
工具箱
光学尺(X轴)
CNC控制系统
外磨砂轮主轴变频装置
