山东普鲁特机床有限公司生产的斜床身数控复合机床，型号：TCK520，品牌：普鲁特机床，产地：山东·枣庄，厂商性质：生产商。
产品简介

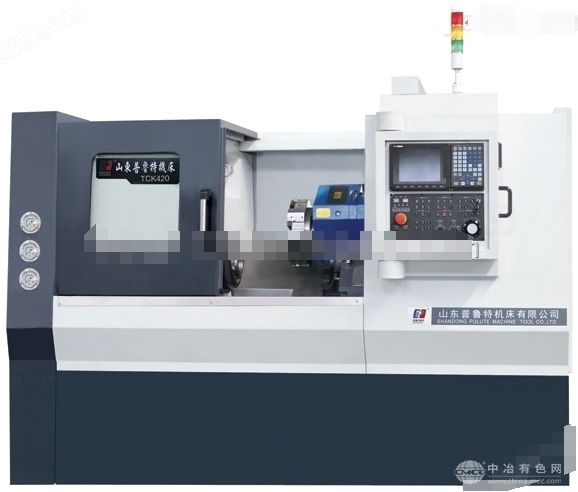

斜床身数控车床TCK520车铣复合机床动力刀塔本机床是一款高速度、高精度、高可靠性的斜床身机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床*使用的稳定性。
复合机床动力刀塔
采用平床身、30°斜马鞍结构，配置高精度预负荷直线滚动导轨，机床的位置精度高，排屑流畅、适合高速高精加工。
高速高精高刚性弹壳式主轴单元，伺服主轴电机、可以达到更高主轴转速;轴承采用前3后2共5个角接触轴承，既高速又高刚。主轴单元在恒温室内组装，组装后经连续恒温跑合，上机后再经连续试运转，确保高速高精性能的可靠。
选用8工位液压刀塔，液压马达驱动刀盘旋转，扭力大且动作平稳，凸轮分度机构角度准确，换刀速度快，刀盘的夹紧和松开由液压缸完成动作顺畅、适合重切削，具有就近选刀的功能，*可依用户习惯正向或反向安装。
X、Z方向进给采用C3级双螺母预加载荷之精密滚珠丝杠，伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联，丝杠支承采用预拉伸结构，能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响，确保定位精度和重复定位精度;采用*的集中自动润滑装置，定时、定量的自动间歇式润滑，金属加工工作稳定可靠。
机床防护采用全防护设计，宜人性强，美观*，防水防屑可靠，维护方便。
设备参数：
机床型号单位TCK520
床身上zui大回转直径mmΦ520
横溜板zui大回转直径mmΦ320
zui大加工长度mm500
标准卡盘规格英寸10″
X轴zui大行程mm220
Z轴zui大行程mm500
主轴zui高转速rpm2500rpm
主轴变速级数 无极变速
主轴端部代号 A2-8
主轴通孔内径mmΦ80
主轴拉管内径mmΦ56
快移速度m/min20
切削进给速度mm/min1-15000
X/Z向电机扭矩NM8/12(X向带抱闸)
主轴电机功率KW7.5
刀杆截面mm25×25
镗刀杆直径mmzui大Φ40
刀塔工位数 8工位
液压尾座行程mm350
尾座套筒锥度莫氏MT5#
尾座套筒行程mm100
X/Z向双向定位精度mm0.016/0.02
X/Z向单向重复定位精度mm0.006/0.006
总电源容量KVA15
切削水箱容量L100
外形尺寸(长×宽×高)mm2450×1600×1700
整机重量KG4200
