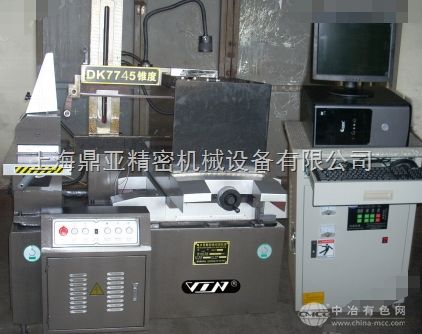

DK7745精密线切割机主要功能
1.数控机床加工是轮廓切割加工，勿需设计和制造成形工具电极，大大降低了加工用度，缩短了生产周期。
2.直接利用电能进行脉冲放电加工，工具电极和工件不直接接触，无机械加工中的宏观切削力，适宜于加工低刚度零件及细小零件。
3.无论工件硬度如何，只要是导电和半导电的材料都可以进行加工。
4.切缝可窄达仅0.005mm，只对工件材料沿轮廓进行“套料”加工，材料利用率高，能有效节约珍贵材料。
5.移动的长电极丝连续不断的通过切割区，单位长度电极丝的损耗量较小，加工精度高。
6.一般采用水基工作液，可避免发生火灾，安全可靠，可实现昼夜无人值守连续加工。
7.通常用于加工零件上的直壁曲面，通过X-Y-U-V四轴联动控制，也可进行锥度切割和加工上下截面异形体、外形扭曲的曲面体和球形体等零件。
8.不能加工盲孔及纵向门路表面。
9.加工模具适用于各种外形的冲模、注塑模、挤压模、粉末冶金模、弯曲模等。
10.一般穿孔加工用、带锥度型腔加工用及微细复杂外形的电极，以及铜钨、银钨合金之类的电极材料，用线切割加工特别经济。
11.可用于加工材料试验样件、各种型孔、特殊齿轮凸轮、样板、成型刀具等复杂外形零件，可进行微细结构、异型槽和和标准缺陷的加工;试制新产品时，可在坯料上直接割出零件;加工薄件是可多片叠在一起加工。
DK7745精密线切割机的主要配置
序号名 称产 地
1三相电泵南通
2防水型步进电机泰州
3轴承日本精工株式会社
4锥度电机常州
5钢导轮(CR12)常州市哲益机电有限公司
6配母运丝陕西宝鸡宏源机械配件厂
7滚珠丝杆陕西岐山北方机械有限公司
8钼丝光明钼丝
9继电器殴姆龙
10交流接触器西门子
11双向可控硅飞利浦
12导电块常州
13控制方式台式电脑控制
14控制软件HF控制系统
DK7745精密线切割机主要参数及技术指标
序号名称参数及指标
1工作台尺寸(mm)810*970
2工作台行程(mm)450*550
3线架跨度(mm)400
4加工锥度(mm)6°
5控制轴数及联动轴数X、Y、U、V 4轴
6走丝速度(m/s)11
7zui大加工电流(A)4.5-5
8zui大切割速度(m㎡/min)≥90
9电极丝直径(mm)0.1-0.2
10重复定位精度(mm)≤0.01
11工作台移动脉冲当量(mm)0.001
12供电电源50Hz,380v
13机床消耗功率(KVA)∠1.0
14加工面粗糙度( um)≤2.5
15工作液DX-1/DX-4/南光-1
16zui大工件重量(kg)600
17主机重量(kg)1700
18外形尺寸(mm)1750*1500*1400
DK7745精密线切割机随机出厂附件
序号名称单位数量备注
1摇把件1
2紧丝轮件1
3夹具付1
4有机挡水罩付1
5底脚调正螺钉套4
6底脚调正螺杆份1
7机床使用说明书份2
9控制柜使用说明书份1
10安装调试单份1
11垫脚只4
12装箱单份1
13导轮付1赠送
14钼丝校正仪个1
15水管套1
16电源线套1
17电柜DK7745个1
19水泵个1
20水箱只1
