产品简介
产地：国产
界面语言：其他语言
滚柱线轨立式加工中心底座、立柱、鞍座、主轴箱、工作台等主要铸件材质均使用优化，高质量、高张力之树脂砂造型铸件，组织稳定，变形量小，可承受高强度之张力及负荷。经回火处理及振动自然时效处理消除应力，可保持精密的位移及定位。
详细介绍

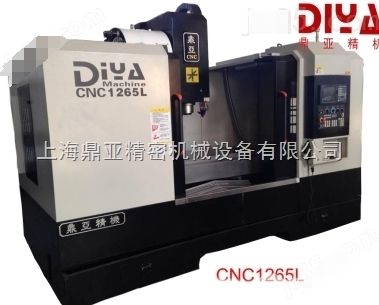

滚柱线轨立式加工中心机器结构
该机器设计以整体平衡为全面考虑，整机主结构采用箱体及宽阔式底座、“人”字型立柱结构设计。底座、立柱、鞍座、主轴箱、工作台等主要铸件材质均使用优化，高质量、高张力之树脂砂造型铸件，组织稳定，变形量小，可承受高强度之张力及负荷。经回火处理及振动自然时效处理消除应力，可保持精密的位移及定位。对于整机进行测试及分析振动源、应力分布、温升反应、结构位移等，以确保各项设计改善至*状况。
主轴为8000rpm高速高精度主轴，内孔锥度#40。
X、Y、Z轴导轨选用中国台湾滚柱线性导轨，动作灵敏且精度更高。
三轴滚珠螺杆采用进口高精密双螺帽滚珠导轨杆直接式传动且施以适当之预拉设计。
机器防护
机器防护装置安全、齐全、可靠
符合GB15760-1995《金属切削机器安全防护通用技术备件》
机器噪声：符合国家标准<75db
电控柜冷却采用冷热交换器降温，密封防尘，防尘等级IP65
润滑系统
采用自动润滑装置，对各滑动面及滚珠丝杠施行强制润滑,注油时间间隔和注油量可调润滑油选用T68#导轨润滑油
冷却系统
冷却系统容积260L
冷却泵，电机功率2.1HP，流量40L/min
切削冷却为万象喷头喷射冷却液
气动系统
气动系统装有三点组合，压力开关、电磁阀等，实现气动换刀，主轴吹气，压力6-8kgs/cm2,流量220L/min，可选择配置外接qiqiang。
电气系统
符合GB/T5226.1-1996《工业机械电气设备*部份：通用技术条条件》标准。
系统具有完善可靠的连锁、安全保护和故障自诊断报警功能
配有RS232标准通讯接口，可用计算器软盘进行程序的储存
可根据用户要求选择其他的系统
机器配件及外购件
机器配件及外购件均选用国内、外优质品牌(详见外购件清单)
三色警示灯
红灯：显示报警
黄灯：显示程序结束
绿灯：显示程序正在执行中
机器电源
电源电压范围：交流三相380V±10%
电源频率： 50Hz±1% 三相
机器用电总功率：zui大32KVA
正常使用温度
环境温度：0~40℃
湿度：≤85%
空气介质：无腐蚀性介质 光线：充足，通风良好
机器重量
机器重量：7500Kg
滚柱线轨立式加工中心主要配置列表
标准附件：选购件：
1、树脂砂铸件(“人”字型结构，X/Y/Z轴滚柱线轨)1、斗笠式刀库(中国台湾首轮)
2、滚珠丝杠(中国台湾上银/银泰)2、圆盘式刀库(中国台湾首轮)
3、主轴(中国台湾普森/罗翌/丹铨)3、排屑机(国产)
4、打刀缸(中国台湾尚品)4、主轴油冷机(WHO)
5、主轴同步带轮，同步带(中国台湾)5、第四轴(中国台湾潭佳)
6、轴承(日本NSK)
7、X、Y、Z轴不锈钢防护罩
8、三菱M70系统
9、三轴三菱原装伺服马达
10、主机电器(德国施耐德)
11、加工吹气装置(中国台湾亚德客)
12、加工冲油装置(中国台湾张铁)
13、电动润滑系统
14、全封闭外罩
15、电箱热交换器(EA-05N)
16、调整垫铁+螺丝、工具、文件箱
17、LED长寿命工作灯1支
