产品简介
表面粗糙度Ra：0.2μm
布局形式：卧式
产地：进口
顶尖距：600mm
加工材质：硬金属,软金属,合金,钢结构,塑料,纤维,板材,橡胶,玻璃,陶瓷,石材,磁性材料,其他
加工用途：外圆柱面,内圆柱面,外锥面,内锥面,轴肩端面,非球面,平面,球面,刀具,模具,孔加工,螺纹面,齿轮,齿条,成型表面,专用,其他
界面语言：中文,英文,日语,德语
类型：数控,高精度,万能,高速
磨削类型：干湿两用
磨削直径：360mm
售后保修期：12个月
数控系统：西门子/SIEMENS,发那科/FANUC
外形尺寸(长×宽×高)：4663X2225X2134mm
销售区域：全国
重量：5600kg
自动化程度：自动
最大回转直径：360mm

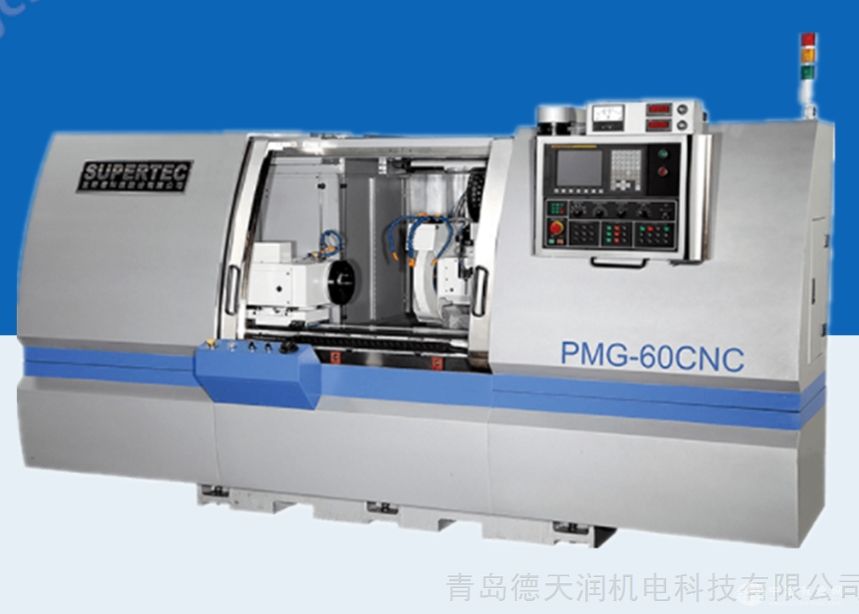

崨菖数控万能外圆磨床PMG-60CNC产品介绍
JICHANG 系列是专为长轴工件外径/内径复合研磨加工作业所设计的磨床，适用于小批量到大批量甚至于少量多样之生产型态。GU CNC 系列磨床能够在单次夹持设定条件下，完成外径研磨、外径锥度研磨、端面/肩部研磨以及内径研磨等复合加工作业;如此可以达成缩短制程生产时间、降低生产成本、确保研磨精度等生产要求。
本系列磨床适用于汽机车零件、工具机零件、油压/气压/电子马达零件等制造业之外径/内径复合研磨加工作业。配置高刚性、低振动、高切削能力之动压主轴确保研磨精度表现。强化肋箱型设计本台以米汉娜铸铁铸造确保机台高刚性与稳定性。手工高精密铲花、Turcite-B 耐磨贴片以及动压式润滑系统确保机台品质与使用寿命。
砂轮头: 配有旋转轴B轴(任意角度)，包含直进式砂轮、斜进式砂轮和内孔磨砂轮。
内孔磨主轴: 内孔研磨马达采内藏式电主轴设计，可节省空间并平衡内孔磨与外研磨砂轮重量。
环型电感尺: X/B轴采用奥地利AMOSIN绝对式电感编码尺，确保砂轮头之定位精度与重复精度。电感尺不像光学尺易受粉尘影响精度。
X轴移动方式采用线性滑轨机构、定位方式采用绝对式电感尺。
(Ⅳ)系列主轮台C轴功能，精准控制转速，具备能力研磨异形工件，如凸轮、曲轴。
工件主轴中心高仅有192mm，让工件更换或砂轮更换作业更加容易。
(Ⅲ)系列X/Z/B三轴电脑数控，(Ⅳ)系列X/Z/B/C四轴电脑数控，控制左、右进刀点以及砂轮进给速率等研磨条件。
(Ⅲ)系列控制器采用FANUC Oi-TD，搭配三轴FANUC伺服马达。
(Ⅳ)系列控制器采用FANUC 31i，搭配四轴FANUC伺服马达。
说明/型号
SUG-60/100CNC(A)
SUG-60/100CNC(B)
加工能力
工作台最大旋径mm
Ø360 mm (14")
两顶心间距离mm
600 (24")
1000 (40")
600 (24")
1000 (40")
最大研磨长度mm
500 (20")
800 (32")
500 (20")
800 (32")
工件主轴中心至滑板距离mm
192 (7.6")
砂轮头(X轴)
工件最大重量Kg
150 (330 lbs)
砂轮尺寸-左（直径x宽度x孔径）mm
Ø405 × 50 × Ø127
(Ø16"
砂轮尺寸-右（直径x宽度x孔径）mm
Ø355 × 38 × Ø127
(Ø14"
外圆主轴转速(50/60Hz) rpm
1575 / 1795
外圆砂轮线速度M/min
2000
内圆主轴轴径mm
90 (3.5")
内圆主轴转速rpm
A Type：油脂式8000/15000/20000/30000 rpm
(
B Type：高频内藏式40000 rpm
内圆接杆直径mm
Ø7~ Ø25 (Ø0.27"~ Ø1")
鞍座进给角度
90°
最大进给速度M/min
5 (197")
最小进给量mm
Ø0.001 (Ø0.0001")
进给总行程mm
275
主轮台
主轮台主轴转速(可变)rpm
30~350
顶心锥度MT
MT-4
尾座
滑筒行程mm
25(1")
顶心锥度MT
MT-4
工作台(Z轴)
旋转角度(逆时)
5°
3°
5°
3°
最大进给速度M/min
8 (315")
最小进给量mm
0.001 (0.0001")
马达
控制器
0i-TF
外径砂轮主轴马达HP
5HP (Opt:7.5HP)
砂轮头(X轴)旋转伺服马达KW
2.5
主轮台主轴伺服马达KW
1.5
3
内径研磨马达HP/KW
油脂式：2HP / 高频内藏式6KW
油压马达HP
1 (4P)
冷却液马达HP
1/2 (4P)
X轴进给伺服马达KW
1.6
2.7
Z轴进给伺服马达KW
1.6
包装尺寸/重量
长x宽x高mm
4663 (100CNC: 5273) × 2225 × 2134 (183" × 88" × 84")
净重(大约) kg
5600 (12346 lbs)
6200 (13669 lbs)
5700 (12566 lbs)
6300 (13889 lbs)
× 2" × Ø5")
×1.5" ×Ø5")
选购：高频内藏式)
