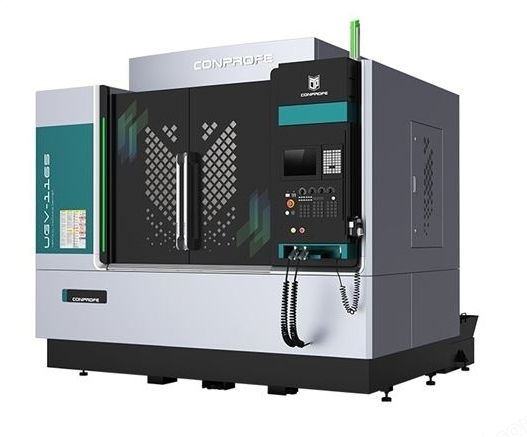

线轨立式加工中心
产品型号:UGV-1165
厂商性质:生产商
所 在 地:广州市
产品简介
产地：国产
线轨立式加工中心包含中小型规格，工件在一次装夹后可自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的精益生产。
详情介绍UGV-1165线轨立式加工中心产品特点：
◆ 功能全面，汇专线轨型绿色立式加工中心包含中小型规格，工件在一次装夹后可自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。
◆ 稳定可靠，高刚性机身结构，配置机械和电气配件，精密控制系统，高精密的线轨及丝杠;机床的高动态响应性可实现高速切削，低速无爬行。
◆ 应用广泛，适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的精益生产，可用于精密零件、3C产品、五金、汽配、医疗器械等行业。
产品亮点
◆ 定柱式十字滑台结构，大跨距人字形立柱，全封闭防护设计，床身、立柱大件采用高强度铸铁材料，满足高刚性和稳定的精度要求
◆ 主轴使用前端迷宫设计，具备中心吹气装置/功能，主轴均采用高速直联主轴单元
◆ 配置24刀位的圆盘式刀库
◆ 机床底部斜坡设计，内置自动冲水排屑装置，水箱后置设计
◆ 三轴均采用高刚性的滚柱线轨，大直径C3级丝杠，丝杠预拉伸安装，电机与丝杠直接连接驱动，提高刚性和精度，丝杠导轨采用集中式润滑系统，保证精度
◆ 三轴均采用高刚性的滚柱线轨，大直径C3级丝杠，丝杠预拉伸安装，电机与丝杠直接连接驱动，提高刚性和精度，丝杠导轨采用集中式润滑系统，保证精度
◆ 标配三菱系统，可选配西门子、法兰克系统
加工应用
针对精密零件、3C产品、五金、汽配、医疗器械等行业材料的超声绿色加工
精密零件
3C消费电子产品工件
五金工件
汽配工件
主要参数
项目单位UGV-1165
X/Y/Z轴加工行程mm1100×650×600
尺寸mm1200×600
最大负载kg800
X/Y/Z轴快速移动速度m/min.36 | 36 | 36
主轴转速(最高)rpm12000( 直联式 ) | 15000( 直联式 ) | 18000(电主轴)
锥孔规格-BT40 | BT40 | HSK-A63
刀库容量把24 | 30
最大刀具直径(满刀/邻空)mmΦ75 | Φ150
最大刀具长度mm250
最大刀具质量kg8
主要配置
标配：◆ 三菱M80B◆ 加工冷却系统
◆ 集中式自动润滑系统◆ 外挂式手轮
◆ qi枪◆ 电箱热交换器
◆ LED工作灯◆ 三色警示灯
◆ 安全门锁
选配：◆ 西门子 828D-280◆ FANUC 0i-MF (5)
◆ 油雾收集器◆ 四五轴轴转台
◆ 接触式对刀仪◆ 高精度3D测头
◆ 自动门◆ 圆盘式油水分离器
◆ 主轴恒温冷却系统◆ 排屑器(链式、刮板式、双层)
◆ 水枪
