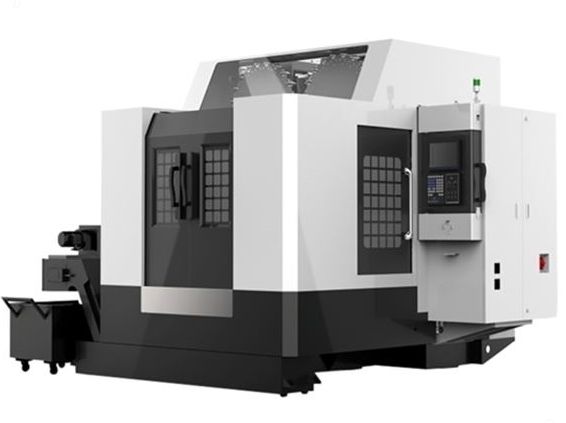

双刀库卧式加工中心
产品型号:H-500
品 牌: 金岭/JINLING
厂商性质:生产商
所 在 地:长沙市
产品简介
产地：国产
H-500双刀库卧式加工中心适用领域:汽车、航空航天、石油、电力、机车、塑料机械、工程机械、3C、5G消费电子等行业的精密机械加工。
详情介绍H-500双刀库卧式加工中心主要特性：
采用动柱式，倒T型床身结构，基础大件采用有限元分析，提高了整机刚性和抗震性;
高加减速，加速度可达0.7G，高快移速度，同时搭配高加减速的电主轴，可实现高速加工;
高精度，三轴定位精度，重复定位精度误差小于0.008/0.005MM，转台任意分度，可实现四轴联动;
双刀库结构，搭载42可选刀位，满足你加工刀具的所有需求，高速伺服换刀时间低至6秒，快速稳定，减少非加工时间;采用全封闭护罩，链式排屑，减少操作人员的劳动强度。
继承立加稳定性特性，兼顾卧加的工艺需求，H系列高速卧式加工中心融入了先进的设计理念，全新打造的一款智能产品。基础大件均通过分析计算，优化了筋腔结构。厚实的整体式树脂砂造型床身设计，更加适合大型零部件的重切削加工的机床结构，采用超宽的导轨结构，结合三轴重型滚柱导轨并搭载集成式高速电主轴，能够应对从高速、高精度到重切削加工，从铝件、钢件到铸件等各种材料加工，可以更好的满足车床客户的需求。产品适用领域:汽车、航空航天、石油、电力、机车、塑料机械、工程机械、3C、5G消费电子等行业的精密机械加工。
技术参数：
名称单位H-500
行程左右(X)mm1000
前后(Y)mm600
上下(Z)mm700
工作台中心到主管端面的距离mm125-825
工作台端面到主轴中心的距离mm100-700
工作台尺寸mm500*500
工作台中心孔rpmφ50H7
螺纹孔 /
T型槽 5处18H7间距100
总减速比 144
分割精度sec15
重复精度sec6
工作台大载重kg600
主轴高转速rpm12000
主轴锥度 7：24(BT40)
主轴功率(额定)Kw11/18.5(低速/高速)
额定扭矩Nm32/29.5(低速/高速)
快递进给速度mm/min36000
切削进给速度mm/min30000
刀具容量PC17*2
刀具大经(满刀/邻空刀)mmφ120/φ220
刀具大长度mm250
刀具大重量Kg6
大偏刀重量Kg24
单刀库大载刀重量Kg32
大工件尺寸mmφ1000*φ1000
外形尺寸(长宽高)mm3810*3220*2670
定位精度(全行程)mm0.01
重复精度mm0.008
机械重量(大约)Kg7200
