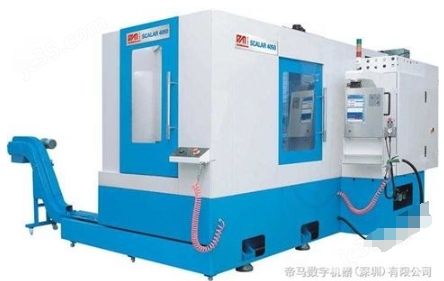

SCALAR4050卧式加工中心机械特性：
■SCALAR4050型卧式加工中心是一台集机械、电子、液压、气动于一体的机电一体化*产品，是现代化国防工业、汽车、金属模具、轻工机械以及机床行业技术改造、设备更新换代所必需的产品
■在金属型材的加工过程中可以自动交换*，可一次装夹进行五个面的铣削、钻孔、扩孔、镗孔、铰削、攻丝等多种工序
■四坐标联动，可加工空间曲面。双工作台可自动交换，*提高生产效率
■高刚性、重负荷的T型部局，便于排屑和保养
■分度转台由一个交流伺服电机通过1：3同步带轮及一对1：50的蜗轮蜗杆副来实现工作台的回转，回转扭矩达520N.m，工作台可产生5吨夹紧力
■三轴进给驱动选用壹流伺服电机与滚珠丝杆直联，联轴器采用波纹管联轴器，传动平稳、无背隙。同时其良好的刚性与优化的减振性能，*的改善了传动系统的动态刚性，可实现24m/min快速移动速度
●1次装夹，可完成5面加工——铣面，钻孔和攻丝
●双工作台自动交换，*提高生产效率
●高精度直连主轴
●超大功率主电机，额定功率18.4KW
●三轴轴承全密封设计，使用寿命长
SCALAR4050标准配置：
双工作台，24工位圆盘式刀库，刚性攻牙，2个螺旋式排屑器，1个链板式排屑器，气枪2把，1套冷却装置，1套喷淋清洗系统，信号报警灯，工具箱及常用工具，操作手册，编程说明
SCALAR4050产品参数：
机器型号SCALAR 4050
行程X轴/Y轴/Z轴550mm/515mm/515mm
工作台
数量2
尺寸400×500mm
T型槽数量4
T型槽规格12mm
T型槽间距80mm
定位中孔40H6
工作台交换时间约20S
单个工作台zui大承重500kg
排屑器
2条螺旋式排屑器
1条链板式排屑器
双向定位精度
X、Y、Z全行程±0.01mm
第四轴28”
双向重复定位精度
X、Y、Z全行程±0.005mm
第四轴16”
主轴电机
额定功率18.4KW
额定扭矩117N.m
转速60-8000r/min
刀库
刀库形式及储刀数圆盘式24把刀
锥度BT40
*zui大直径76.2/127mm(邻空刀时为127mm)
换刀速度(from tool to tool)2.5sec
刀盘分度时间0.6sec
选刀方式双向任意选刀
*zui大重量10Kg
回转工作台
额定扭矩520N.m
锁紧扭矩1000N.m
快进速度22m/min
工作进给速度11m/min
总重量9500Kg
数控系统KNUTH GPlus 450
