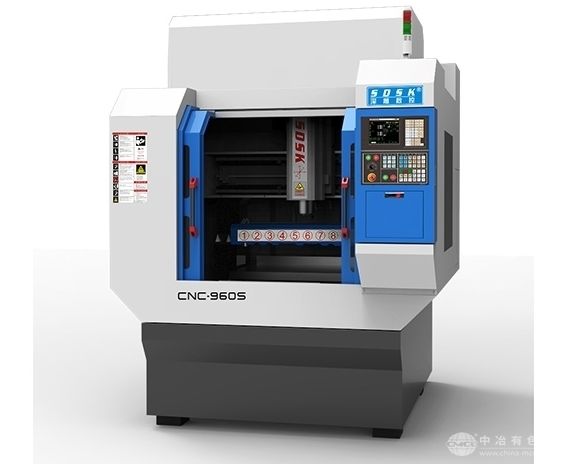

CNC单头精雕机
品牌 深雕数控/SDSK
型号 SDSK960S
厂商性质 生产商
所在地 深圳市
产品简介
产地国产工作台尺寸(长×宽)900*600mm
工作台最大承重500kg加工行程X轴:920mm,Y轴:620mm,Z轴:120mm
界面语言中文数控系统其他数控系统
外形尺寸(长×宽×高)1450*1500*1800mm销售区域全国
重复定位精度X轴:0.005mm,Y轴:0.005mm,Z轴:0.005mm重量3000kg
主轴功率3.7kw主轴转速40000r/min
详细介绍
SDSK960S机型是专门为客户量身定做的CNC单头精雕机; 配15位直排刀库;运动方式为Y轴工作台前后移动,X轴左右移动,Z轴上下移动。 采用简单操作界面的维宏数控系统; 伺服电机,机身采用顶级的济南青花岗岩(大理石)结构、永远不变形;三轴采用*上银精密级直线导轨,研磨级滚珠丝杆,德国联轴器,配电柜恒温系统,先进的主轴制冷系统,自动润滑系统,冷却液循环喷水系统,空气过滤装置,保证了更高的加工精度、速度与稳定性; 特别适用于各类不锈钢、铜、铝、PC、压克力、塑料等零件的3D雕刻、雕铣、钻孔等精密加工。
一、SDSK960SCNC单头精雕机主要配置清单(单位:mm)
序号规 格 说 明数量
1. 外罩:2mm钢板、烤漆(水箱不锈钢)1套
2. 铝工作台尺寸:X向900,Y向600,厚度501套
3. 大理石机身,大理石横梁1套
4. XYZ轴用汇川伺服电机,带编码器(Z带刹车)各1套
5. XYZ轴用 中国台湾上银 精密级直线导轨2套
6. XYZ轴用 中国台湾TBI 精密级滚珠丝杆1套
7. 深雕数控系统/新代数控系统/华中数控系统/维宏数控系统(任选)1套
8. 台达变频器 1套
9. 施耐德电气配件1批
10. 电主轴 40000rpm,3.7KW或(7.5KW可另选),外径80mm ,气动换刀,ISO20刀柄1个
11. 配15位直排刀库1套
12. 电箱恒温器1个
13. 进口NSK P级角接触配对轴承5套
14. 主轴水冷机1台
15. 电子手轮1套
16. X/Y/Z轴配三防布风琴罩/Y轴不锈钢防水罩各1套
17. X/Y/Z轴配塑料拖链各1套
18. 自动润滑油泵2升1套
19. 气过滤器2套
20. 喷水装置1套
21. 水泵1个
22. 对刀仪1个
23. 机床附件1套
二、设备主要技术参数:(单位:mm)
机型SDSK960S
外型尺寸长1450*宽1500*高1800
X/Y/Z行程920*620*120
最大空走速度30000mm/min
最大加工速度12000mm/min
控制系统数控系统
伺服系统交流伺服
系统分辨率0.002
三轴垂直度0.012mm
整机定位精度士0.015mm
局布定位精度300 mm内士0.01mm
重复定位精度0.005mm
主轴数1
主轴功率3.7KW/个
换刀方式自动
主轴转速40000rpm/min
夹持刀柄(ISO20)3.175/4/6/8/10/12mm
对刀方式自动
可装料高度250mm
台面承受负荷500Kg
额定电压380V/50HZ
整机最大功率7KW
整机重量3000Kg
