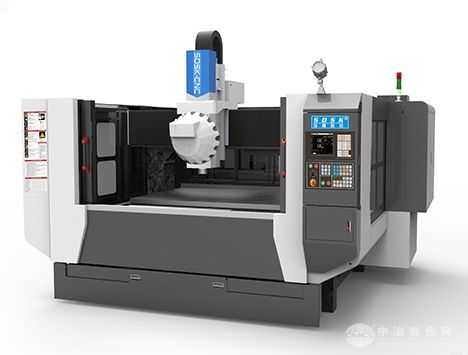

大型铝材精雕机

大型铝材精雕机

333
规格/型号:SDSK1060V5
品牌:精雕数控
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市精雕数控设备有限公司
咨询电话::13924586646(请说明信息源自“中冶有色网”)
更新时间:2025-05-08
级别:待认证

大型铝材精雕机说明介绍

大型铝材精雕机

大型材精雕机


品牌 深雕数控/SDSK

型号 SDSK1060V5

厂商性质 生产商

所在地 深圳市


产品简介


产地国产工作台尺寸(长×宽)1000*600mm

工作台最大承重500kg加工材质合金,塑料,其他

加工行程X轴:1050mm,Y轴:650mm,Z轴:450mm加工用途其他

界面语言中文数控系统其他数控系统

外形尺寸(长×宽×高)2300*2200*2500mm销售区域全国

重复定位精度X轴:0.005mm,Y轴:0.005mm,Z轴:0.005mm重量3000kg

主轴功率7.5kw主轴转速30000r/min


详细介绍


SDSK1060V5机型是专门为客户量身定做的大型铝材精雕机;配有中国台湾圣杰16位飞碟式刀库,换刀速度为2秒; 运动方式为Y轴工作台前后移动,X轴左右移动,Z轴上下移动。 机身采用顶级的花岗岩(大理石)结构、永远不变形;三轴采用*上银精密级直线导轨,中国台湾TBI 研磨级滚珠丝杆,德国联轴器,伺服电机,配电柜恒温系统,先进的主轴制冷系统,自动润滑系统,水循环冷却液喷水及喷雾系统,空气过滤装置,保证了更高的加工精度、速度与稳定性;特别适用于各类、铝、压克力、塑料等零件的精密高光、雕铣、攻丝加工。


另可加装第四旋转轴、侧铣头、探头功能。如果高光较果需要更高要求,可多配一支6万转主轴及变频器和夹套,把3万转主轴互换即可。


一、SDSK1060V5大型铝材精雕机机器主要配置清单(单位:mm)


规 格 说 明数量原产地

深雕数控系统(法兰克技术基础)/3轴伺服电机/主轴伺服驱动全套北京

XYZ轴用 中国台湾上银/银泰 精密级滚珠直线导轨 全套中国台湾

XYZ轴用 中国台湾TBI 精密研磨级滚珠丝杆全套中国中国台湾

深雕电主轴 (型号BT30/7.5-125) 30000rpmin,7.5KW, 外径125mm,带法兰,带定位槽,带编码器1个深圳

16位飞碟式刀库 (中国台湾圣杰)1套中国中国台湾


大理石(花岗岩)床身1套山东

铸铁机械零配件1批自制

外罩:2mm钢板、喷粉(前后都有不锈钢水箱)全套自制

配电柜恒温系统(雷德)1套东莞

施耐德电气配件(施耐德)1批天津

进口 TBI P级角接触配对轴承全套中国中国台湾

主轴水冷机 (雷德)1台东莞

电子手轮(昱普)1套广州

对刀仪(深圳精雕 )1个自制

X/Y/Z轴配三防布风琴罩各1套自制

X/Y/Z轴配塑料拖链(鼎泰)各1套东莞

自动润滑油泵(宝腾)1套东莞

空气过滤器(日本雷曼 M107-A空气过滤器)2套浙江

水泵(斯纳尔)1套常州

机床附件1套深圳

BT30刀柄/配大小全套缩咀(三合)5个深圳

双螺+1链板式自动排渣机 (可另选)无自制


二、设备主要技术参数:(单位:mm)


机型1060V5

外型-长*宽*高2300*2200*2500

工作台尺寸1000*600

龙门宽度1060

主轴鼻端至台面最高556~116

X/Y/Z行程1050*650*450

最大空走速度48000mm/min

最大加工速度12000mm/min

控制系统深雕数控系统

伺服系统交流伺服

系统分辨率0.001

三轴垂直度0.01mm

整机定位精度±0.01mm

局布定位精度300mm ±0.01mm

重复定位精度0.005mm

主轴数1个

电主轴功率7.5KW

飞碟式刀库16位

换刀方式自动

主轴转速30000rpm/min

夹持刀柄BT30

对刀方式自动

台面承受负荷500Kg

额定电压380V/50HZ

整机最大功率13.5KW
