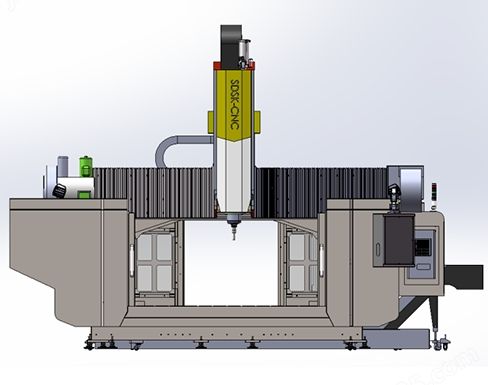

动梁式龙门加工中心
品牌 深雕数控/SDSK
型号 SDSK3020DL-BT40
厂商性质 生产商
所在地 深圳市
产品简介
产地国产工作台T型槽M16
工作台尺寸X2000*Y3000mm工作台最大承重3000kg
换刀方式其他界面语言中文
类型动梁式外形尺寸(长×宽×高)4800*6100*3800mm
销售区域全国重复定位精度X轴:0.005mm,Y轴:0.005mm,Z轴:0.005mm
重量19000kg主轴电机功率37kw
主轴转速12000r/min最大行程X轴:2000mm,Y轴:3000mm,Z轴:700mm
一、SDSK3020DL-BT40动梁式龙门加工中心简介：
1、SDSK3020DL-BT40动梁式龙门加工中心是专门为客户量身定做的龙门加工中心;动梁式龙门结构;运动方式为Y轴龙门前后移动，X轴机头左右移动，Z轴主轴上下移动。
2、另可加装第四旋转轴、侧铣头、探头。
3、特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、切割、扩孔、打孔、攻丝等加工。
二、机器主要配置清单(单位:mm)
规 格 说 明数量原产地
新代系统(22MA);(可另选)
XYZ轴配伺服电机、Z抱闸;
主轴伺服驱动11～16.5KW-12000全套中国台湾
X轴3.9KW伺服电机1套中国台湾
Y轴7KW伺服电机2套中国台湾
Z轴3.9KW伺服电机、带抱闸1套中国台湾
XYZ轴用中国台湾上银/银泰 精密级滚珠直线导轨 (X45-2、Y45-4、Z35-2) 、(或同等级品牌)全套
中国台湾
XZ轴用中国台湾TBI 精密研磨级滚珠丝杆(XY50、Z40)、(或同等级品牌)
各1套中国台湾
中国台湾大悦直结式长鼻主轴BT40-150-560-12000/环形喷水 (配油压打刀缸)1个
中国台湾
24位圆盘式刀库(冈田)、(或同等级品牌)1套中国台湾
钢构床身，主要配件为铸铁机械零配件(HT300)1套自制
配电柜空调恒温系统(雷德)1套东莞
施耐德电气配件(施耐德)1批德国
进口日本NSK/KOYO P级角接触配对轴承、(或同等级品牌)全套日本
主轴油冷机 (雷德)、(或同等级品牌)1台东莞
电子手轮(深圳精雕 )1套自制
对刀仪(深圳精雕 )1个自制
XYZ轴配三防布风琴罩各1套自制
X/Y/Z轴配塑料拖链(鼎泰)各1套东莞
自动润滑油泵(宝腾)1套东莞
空气过滤器(日本雷曼 M107-A空气过滤器)1套
浙江
喷水装置1套自制
水泵750W(斯纳尔)、(或同等级品牌)1套常州
气枪、水枪各1把浙江
机床附件1套深圳
刀柄/配大小全套缩咀(三合)5个深圳
双螺+链板式自动排渣机 1套自制
自动双开门(可另选)无自制
三、技术规格参数表:(单位:mm)
机型SDSK3020DL-BT40
工作台尺寸X2000*Y3000 (T型槽M16)
工作台至地面尺寸480
主轴鼻端至工作台面
最高900～最低200
X轴行程2000
Y轴行程3000
Z轴行程700
X/Y/Z最快移动速度X35米/分钟
Y35米/分钟
Z40米/分钟
最大加工速度12米/分钟
伺服系统交流伺服
系统分辨率0.001
三轴垂直度0.015mm
整机定位精度±0.025mm
局布定位精度300内±0.015mm
重复定位精度0.005mm
主轴数1个
主轴伺服功率11～16.5KW
主轴伺服扭矩52.5N.m～78.25N.m
主轴转速12000rpm/min
圆盘式刀库24位
换刀方式自动
夹持刀柄BT40
对刀方式自动
台面承受负荷3000Kg
额定电压380V/50HZ
整机最大功率37KW左右
整机重量19000Kg左右
外型尺寸(长*宽*高)4800*6100*3800左右
四、主机标准配置及附件送配件：
1.控制器11.机械、电气、操作说明书1本
2.直结式主轴12.刚性攻牙功能
3.自动润滑系统13.电气箱空调
4.地基可调垫块14.《操作说明书》《程序说明书》《使用说明书》
5.工具箱15.刀柄5个(含拉钉、扳手)
6.工作灯16.锁刀座
7.警示灯17. M16马铁
8.主轴吹气装置18.6寸批士一台
9.传输线19.锁咀 ER32(4-20) 1套
10.半封闭式护罩20.护罩
五、机器环境及硬件设施要求;
序号环境项目项目要求标准
1.电源要求AC380V(4P)50-60Hz，空气开关 100A，电源电压波动范围 380V±10%以内
2.空气压缩机使用螺杆式压缩机，储气罐，三级过滤，≥0.55Mpa，流量≥100L/min
3.真空压力≥0.6 mpa
4.空气干燥机必须有空气干燥机，带自动排水功能
5.环境噪音/振动≤75dba
6.地面要求地面要求平整，稳固，最高点与最低点相差不超过 5mm
7.环境湿度建议 45%-65%
8.气体水分含量无水分
