立卧+C双头钻攻机

立卧+C双头钻攻机

335
规格/型号:SDSK1312LCW-2-BT30
品牌:精雕数控
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市精雕数控设备有限公司
咨询电话::13924586646(请说明信息源自“中冶有色网”)
更新时间:2025-05-08
级别:待认证

立卧+C双头钻攻机说明介绍

立卧+C双头钻攻机

立卧+C双头钻攻机


品牌 深雕数控/SDSK

型号 SDSK1312LCW-2-BT30

厂商性质 生产商

所在地 深圳市


产品简介


产地国产工作台尺寸(长×宽)1300*1200mm

工作台最大承重1000kg加工行程X轴:830mm,Y轴:900mm,Z轴:325mm

界面语言中文外形尺寸(长×宽×高)3170*3250*2950mm

销售区域全国重复定位精度X轴:0.005mm,Y轴:0.005mm,Z轴:0.005mm,其他:0.005mm

重量6000kg主轴转速24000r/min

详细介绍

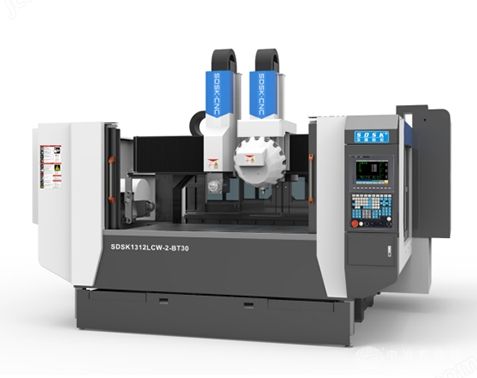

一、SDSK1312LCW-2-BT30立卧+C双头钻攻机简介:


1、SDSK1312LCW-2-BT30机型是专门为客户量身定制的立卧+C双头钻攻机,定梁式龙门结构;运动方式为X轴带机头上的卧轴和立轴同时左右运动,Y轴工作台前后运动,Z1轴装卧轴、Z2轴装立轴,Z1Z2轴可单独上下运动,卧轴配有C轴、C轴可±540·旋转,Z1轴卧轴+Z2轴立轴循环联动完成五体加工。

2、机身采用顶级的花岗岩(大理石)结构、永远不变形。

3、特别适用于各类、压克力、塑料等零件的五面体精密雕刻、雕铣、钻孔、攻牙等加工。


二、机器主要配置清单(单位:mm)


规 格 说 明数量原产地

新代数控系统(220MA);(备注:不带刀尖跟随能)

X2,.9KW、Z1Z2 2.4、C0.85KW伺服电机、ZC带抱闸;

主轴伺服驱动11KW-24000-2;全套中国台湾

XYZ1Z2轴用 中国台湾上银/银泰 精密级滚珠直线导轨 (XZ30*2,Y30*4)全套中国台湾

XYZ1Z2轴用 中国台湾TBI 精密研磨级滚珠丝杆(XY40、Z1Z232)

全套中国台湾

C轴(参数另有说明)全套自制

卧轴配电主轴BT30-150-377-24000,11KW,气动换刀,带编码器1个佛山

立轴配电主轴 (型号BT30/11-125) 24000rpmin,11KW, 外径125mm,带法兰,带定位槽,带编码器2个佛山

卧轴配卧式16位圆盘式刀库

或伞形10位刀库(安装在机床左侧)1套浙江

立轴配16位飞碟式刀库 (安装在Z2轴上)1套浙江

大理石(花岗岩)机身,大理石横梁1套山东

铸铁机械零配件1批自制

配电柜恒温系统(雷德)1套东莞

施耐德电气配件(施耐德)1批天津

进口NSK/KOYO/TBI P级角接触配对轴承(或同等级品牌)全套进口

主轴水冷机 (雷德)1台东莞

电子手轮(昱普)1套广州

对刀仪(深圳精雕 )2个自制

X/Z轴配三防布风琴罩(Y钢板罩)各1套自制

X/Y/Z轴配塑料拖链(鼎泰)各1套东莞

自动润滑油泵(宝腾)1套

东莞

空气过滤器(日本雷曼 M107-A空气过滤器)2套浙江

水泵750W(斯纳尔)2个常州

喷水装置2套自制

机床附件

1套深圳

BT30刀柄/配大小全套缩咀(三合)10个深圳

双螺+1链板式自动排渣机 (可另选)无东莞


三、设备主要技术参数:(单位:mm)


机型SDSK1312LCW-2-BT30

外型尺寸3170*3250*2950左右

铝工作台尺寸XY1300*1200 (T型槽M16)

龙门宽度1380

卧轴主轴中心至台面最高460~低135左右

立轴主轴鼻端中心至台面最高450~低100

主轴距离500

X/Y/Z1Z2行程X﹕830

Y﹕卧轴900(鼻端到平台中心距离)、立轴1200

Z﹕325、 Z2:350

C轴旋转角度±540·

C 轴最大转速60rpm

最大快移速度XYZ1Z2X:48米/分钟

Y:48米/分钟

Z1:30米/分钟、Z2:30米/分钟

最大加工速度≤12米/分钟

伺服系统交流伺服

系统分辨率0.001

三轴垂直度0.015mm

整机定位精度±0.015mm

局布定位精度300mm ±0.01mm

重复定位精度0.005mm

主轴数2个

卧轴电主轴功率11KW

卧轴电主轴扭矩13.1Nm

立轴主轴电机功率11KW

立轴主轴电机扭矩11.6N.m

卧轴卧式圆盘式刀库(安装在机床左侧)16位 (或伞形10位刀库)

立轴飞碟式刀库(安装在Z2轴上)16位

换刀方式自动

卧轴电主轴转速24000rpm/min

立轴主轴转速24000rpm/min

夹持刀柄BT30

对刀方式自动

台面承受负荷1000Kg

额定电压

380V/50HZ

整机最大功率31KW左右

整机重量6000Kg左右


四、C轴参数说明:


1C轴中空直插齿轮减速机H3K-40T-85-UD速比:77

2C轴额定输出转矩 420Nm

3C轴瞬间最大容许转矩 1680Nm

4启动、停止时的容许力距 840Nm

C 轴额定输出转速 30r/min

6C 轴允许最高输出转速 100r/min

7C轴伺服功率 0.85kW

8C轴伺服电机最大转数 3000rpm

9C轴编码器类型 绝对式

10C 轴角度传达精度 <15(arcsec)

11C 轴重复定位精度 ±2(arcsec)

12C 轴转角范围 ±540°(DEG)

13恒功率电主轴BT30-150-377-24000380V/50HZ

14冷却方式水冷24~26·

15额定扭矩 13.1Nm

16主轴额定/最高转速 5400/24000rpm

17主轴额定功率 11KW

18刀柄 BT30

19轴承润滑方式 油脂润滑

20中心出水 无

21打刀方式气动气压0.5~0.6 mpa

22总重量 100kg左右


五、主机标准配置及附件送配件:


1.控制器11.机械、电气、操作说明书1本

2.电主轴、机械直结式长鼻主轴12.刚性攻牙功能

3.C轴组件13.电气箱热交换器

4.地基可调垫块14.《操作说明书》《程序说明书》《使用说明书》

5.工具箱15.刀柄10个(含拉钉、扳手)

6.工作灯16.锁刀座

7.警示灯17. M16马铁

8.主轴吹气装置18.自动润滑系统

9.传输线19.锁咀 ER25(4-12) 1套

10.半封闭式护罩20.护罩


六、机器环境及硬件设施要求﹕


序号环境项目项目要求标准

1.电源要求AC380V(4P)50-60Hz,空气开关 100A,电源电压波动范围 380V±10%以内

2.空气压缩机使用螺杆式压缩机,储气罐,三级过滤,≥0.55Mpa,流量≥100L/min

3.真空压力≥0.6 mpa

4.空气干燥机必须有空气干燥机,带自动排水功能

5.环境噪音/振动≤75dba

6.地面要求地面要求平整,稳固,最高点与低点相差不超过 5mm

7.环境湿度建议 45%-65%

8.气体水分含量无水分
