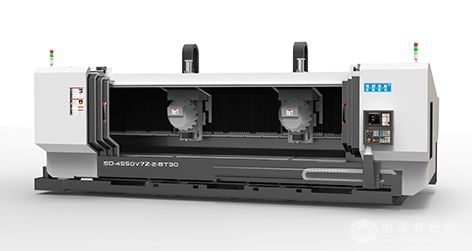

双头双通道型材加工中心
品牌 深雕数控/SDSK
型号 SD4550V7Z-2-BT30
厂商性质 生产商
所在地 深圳市
产品简介
产地国产工作台最大承重2000kg
界面语言中文销售区域全国
重量13000kg主轴转速20000r/min
一、机器简介：
1、SD4550V7Z-2-BT30机型系列是专门为客户量身定做的大型高速双头双通道型材加工中心;相当于2台机器同用1套数控系统和1套床身;可同时加工2个不一样的工件也可双头同时分段加工同一个工件;2Y轴机头前后移动，可同时前后移动也可单独前后移动，2X轴机头可同时左右移动也可单独左右移动，2Z轴主轴可同时上下移动也可单独上下移动。加工批量产品时可使用双头同时加工产品，也可以把X1轴移至机床左侧单独用X2轴加工长行程工件，实现一台两用的功能。
2、天轨式结构，调试简单便捷，运动机构设计在横梁顶部轻巧便捷方便清理。
3、特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙等加工。
4、可另加第四旋转轴、侧铣头、探头功能。
二、SD4550V7Z-2-BT30双头双通道型材加工中心机器主要配置清单(单位:mm)
规 格 说 明数量原产地
新代数控系统(220MA)全套中国台湾
新代5.9-11KW-20000主轴电机2个中国中国台湾
2Y5.9KW、2Z2.4KW新代伺服电机，Z带抱闸各2套中国中国台湾
2X轴配直线电机(含动子、定子)全套深圳
X轴配光珊尺、读数头(雷尼绍)、(或同等级品牌)全套英国
2Y/2Z轴用中国台湾TBI精密级(Y4020，Z3216)滚珠丝杆、(或同等级品牌)全套中国中国台湾
2X2Y2Z轴用中国台湾上银/银泰或同等级品牌 精密级直线导轨(XZ35mm滚珠，Y35mm滚柱)、(或同等级品牌)全套中国中国台湾
中国台湾大悦直联式短鼻主轴BT30/100/20000rpm (配油压打刀缸)2个中国中国台湾
2*16位飞碟式刀库(冈田)、(或同等级品牌)2套中国中国台湾
床身2X2Y2Z轴全铸铁、钢构底座，主要配件为铸铁机械零配件(HT300)1套自制
配电柜恒温系统(雷德)、(或同等级品牌)1套东莞
施耐德电气配件(施耐德)1批天津
进口TBI P级角接触配对轴承、(或同等级品牌)全套中国中国台湾
主轴油冷机 (雷德)、(或同等级品牌)1台东莞
电子手轮(昱普)1套广州
对刀仪(深圳精雕 )1个自制
X/Y/Z轴配风琴罩各1套
自制
X/Y/Z轴配塑料拖链(鼎泰)各1套东莞
自动润滑油泵(宝腾)1套东莞
空气过滤器(日本雷曼 M107-A空气过滤器)2套浙江
喷水装置2套自制
气枪、水枪各1把浙江
水泵750W(斯纳尔)2个常州
机床附件1套深圳
链板排渣机1套自制
自动双开门1套自制
三、设备主要技术参数：(单位:mm)
机型SD4550V7Z-2-BT30
外型尺寸长6500宽3500高3000左右
工作台尺寸X4500*Y500(T槽M16)
主轴鼻端至台面最高650～200
飞碟式刀库至工作台面540
2X/2Y/2Z行程X1/X2:最大3600～最小900
2Y:500
2Z:350
最大空走速度XYZX80m/min
Y48m/min
Z48m/min
最大加工速度12m/min
轮廓控制方式X全闭环
伺服系统交流伺服
系统分辨率0.002
三轴垂直度0.015mm
整机定位精度士0.02mm
局布定位精度300 mm内±0.01mm
重复定位精度0.005mm
主轴数2个
主轴伺服驱动功率5.9-11KW/个
主轴伺服扭矩11～22N.m
主轴转速20000rpm/min
夹持刀柄BT30
飞碟式刀库2*16T
换刀方式自动
对刀方式自动
台面承受负荷2000Kg
额定电压380V/50HZ
整机最大功率43KW
整机重量13000Kg左右
四、主机标准配置及附件送配件：
1.控制器11.机械、电气、操作说明书1本
2.直结式短鼻主轴12.刚性攻牙功能
3.自动润滑系统13.配电柜恒温空调系统
4.地基可调垫块14.《操作说明书》《程序说明书》《使用说明书》
5.工具箱15.刀柄10个(含拉钉、扳手)
6.工作灯16.锁刀座
7.警示灯17. M16马铁
8.主轴吹气装置18.6寸批士2台
9.传输线19.锁咀 ER32(4-20) 1套
10.全封闭式护罩20.护罩
五、机器环境及硬件设施要求
序号环境项目项目要求标准
1.电源要求AC380V(4P)50-60Hz，空气开关 100A，电源电压波动范围 380V±10%以内
2.空气压缩机使用螺杆式压缩机，储气罐，三级过滤，≥0.55Mpa，流量≥100L/min
3.真空压力≥0.6 mpa
4.空气干燥机必须有空气干燥机，带自动排水功能
5.环境噪音/振动≤75dba
6.地面要求地面要求平整，稳固，最高点与低点相差不超过 5mm
7.环境湿度建议 45%-65%
8.气体水分含量无水分
