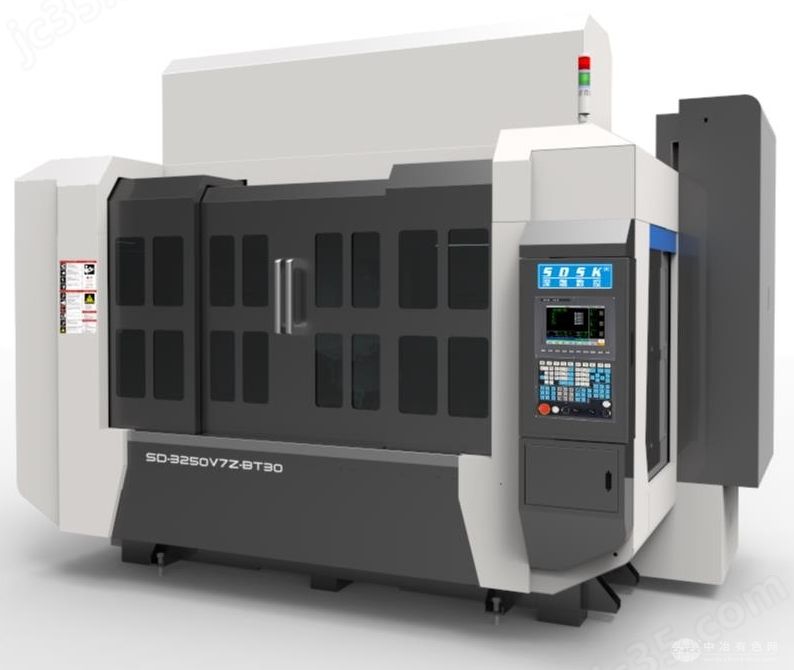

轻型铝材高速钻攻机
品牌 深雕数控/SDSK
型号 SD-2550ZG-BT30
厂商性质 生产商
所在地 深圳市
产品简介
产地国产工作台尺寸(长×宽)2500*500mm
工作台最大承重1000kg加工行程X轴:2520mm,Y轴:520mm,Z轴:350mm
界面语言中文外形尺寸(长×宽×高)4160*2310*2900mm
销售区域全国重复定位精度X轴:0.005mm,Y轴:0.005mm,Z轴:0.005mm,其他:0.005mm
重量6500kg主轴转速20000r/min
详细介绍
一、SD-2550ZG-BT30轻型铝材高速钻攻机简介:
1、SD-2550ZG-BT30机型是专门为客户量身定做的轻型铝材高速钻攻机;定梁式龙门结构; 运动方式为Y轴工作台前后移动,X轴左右移动,Z轴上下移动。
2、特别适用于各类钢、铜、铝、压克力、塑料等零件的精密高光、雕铣、攻丝加工。
3、另可加装第四旋转轴、侧铣头、探头功能。
二、机器主要配置清单(单位:mm)
规 格 说 明数量原产地
新代数控系统(22MA)/XY3.1、Z2.4KW伺服电机、Z抱闸/主轴伺服驱动3.7~5.5KW-20000全套中国台湾
XYZ轴用 中国台湾上银/银泰 精密级滚珠直线导轨 、(或同等级品牌)全套中国台湾
XYZ轴用中国台湾上银/银泰/TBI精密研磨级滚珠丝杆、(或同等级品牌)全套中国台湾
中国台湾惟隆/中国台湾大悦直联式短鼻主轴BT30/100/20000rpm(可另选)1个中国台湾
21位飞碟式伺服刀库 (冈田)、(或同等级品牌)1套淅江
大理石(花岗岩)床身1套山东
铸铁机械零配件1批自制
配电柜恒温系统(雷德)1套东莞
施耐德电气配件(施耐德)1批天津
进口TBI/NSK/KOYO P级角接触配对轴承、(或同等级品牌)全套进口
主轴水冷机 (雷德)、(或同等级品牌)1台东莞
电子手轮(昱普)1套广州
对刀仪(深圳精雕 )1个自制
X/Z轴配三防布风琴罩(Y钢板罩)各1套自制
X/Y/Z轴配塑料拖链(鼎泰)各1套东莞
自动润滑油泵(宝腾)1套东莞
空气过滤器(日本雷曼 M107-A空气过滤器)2套浙江
水泵(斯纳尔)1套常州
机床附件1套深圳
BT30刀柄/配大小全套缩咀(三合)5个深圳
链板排渣机(可另选)无自制
三、设备主要技术参数:(单位:mm)
机型SD-2550ZG-BT30
外型尺寸长4160*宽2310*高2900左右
铝工作台尺寸XY2500*500 (T型槽M12)
龙门宽度2560
主轴鼻端至台面最高430~低80
刀库至工作台面低420
X/Y/Z行程X﹕2520
Y﹕520
Z﹕350
最大快移速度XYZX﹕40米/分钟
Y:48米/分钟
Z:48米/分钟
最大加工速度12米/分钟
伺服系统交流伺服
系统分辨率0.001
三轴垂直度0.015mm
整机定位精度±0.015mm
局布定位精度300mm ±0.01mm
重复定位精度0.005mm
主轴数1个
主轴电机功率3.7~5.5KW
主轴电机扭矩11~22NmN.m
飞碟式伺服刀库21位
换刀方式自动
主轴转速20000rpm/min
夹持刀柄BT30
对刀方式自动
台面承受负荷1000Kg
额定电压380V/50HZ
整机最大功率15.5KW
整机重量6500Kg左右
四、主机标准配置及附件送配件:
1.控制器11.机械、电气、操作说明书1本
2.直联式短鼻主轴12.刚性攻牙功能
3.自动润滑系统13.电气箱热交换器
4.地基可调垫块14.《操作说明书》《程序说明书》《使用说明书》
5.工具箱15.刀柄5个(含拉钉、扳手)
6.工作灯16.锁刀座
7.警示灯17. M12马铁
8.主轴吹气装置18.
9.传输线19.锁咀 ER25(4-12) 1套
10.半封闭式护罩20.护罩
五、机器环境及硬件设施要求﹕
序号环境项目项目要求标准
1.电源要求AC380V(4P)50-60Hz,空气开关 60A,电源电压波动范围 380V±10%以内
2.空气压缩机使用螺杆式压缩机,储气罐,三级过滤,≥0.55Mpa,流量≥100L/min
3.真空压力≥0.6 mpa
4.空气干燥机必须有空气干燥机,带自动排水功能
5.环境噪音/振动≤75dba
6.地面要求地面要求平整,稳固,最高点与低点相差不超过 5mm
7.环境湿度建议 45%-65%
8.气体水分含量无水分
