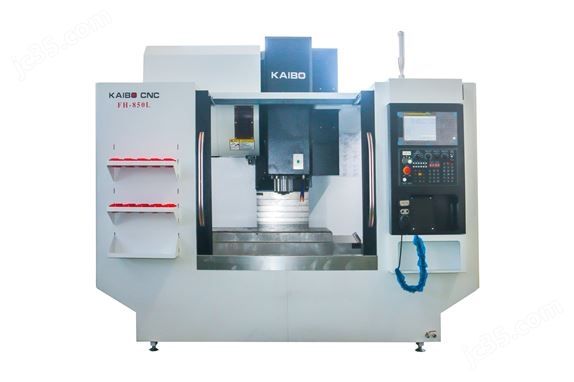

立式加工中心
产品型号:FH-850L
品 牌:飞鹤/凯博数控
厂商性质:生产商
所 在 地:宁波市
产品简介
产地国产刀库容量24把
定位精度X轴:0.01mm,Y轴:0.01mm,Z轴:0.01mm工作台T型槽5-18-90
工作台尺寸1000*550mm工作台最大承重500kg
加工材质硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他外形尺寸(长×宽×高)2500*2200*2500mm
销售区域全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外重复定位精度X轴:0.01mm,Y轴:0.01mm,Z轴:0.01mm
重量5500kg主轴电机功率7.5kw
主轴转速8000r/min主轴锥孔BT40
最大行程X轴:800mm,Y轴:550mm,Z轴:550mm
详情介绍
FH-850L立式加工中心的床身采用框架封闭结构,内部采用斜向肋板加强。
先进的结构设计,保证了机床的整体刚性、机身的稳定性和抗振阻尼性。
选用高精密丝杆和滚柱导轨,既保证了机床进给的速度和精度,又兼顾了承载力。
配备转速8000一12000RPM的高速主轴,加工效果媲美数控雕铣机。
该机的大脑一系统,可选用日本三菱系统、日本发那科系统、中国台湾SYNTEC系统。
FH-850L立式加工中心技术参数:
项目FH-850L
系统发那科0i-MF
工作台工作台尺寸1000*500(mm)
工作台承重400(kg)
工作台离地距离900(mm)
行程X轴行程800(mm)
Y轴行程500(mm)
Z轴行程500(mm)
主轴端面至工作台距离150-650(mm)
主轴中心至立柱轨道面距离550(mm)
主轴主轴端孔斜度BT40
转速范围12000(rpm)
刀库刀库类型刀臂式刀库
刀库容量24刀位
进给切削进给速度范围1-10(m/min)
X轴快速位移48(m/min)
Y轴快速位移48(m/min)
Z轴快速位移48(m/min)
马达主轴电机biI8/12000-B SP(kw)
三轴电机X/Y/ZbiS22B/3000+biSc12/3000*2(kw)
精度定位精度±0.01(mm)
重复精度±0.01(mm)
机械重量/占地占地面积2700*2410*2450(mm)
主机重量5000(kg)
