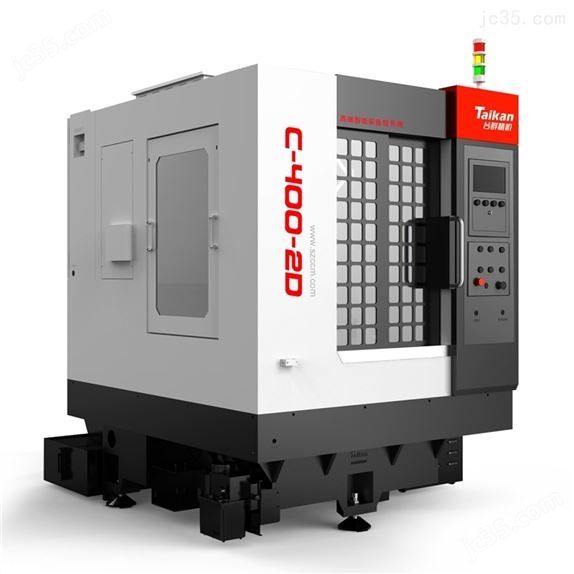

双通道高速精雕加工中心
产品型号:C-400-2D
厂商性质:生产商
所 在 地:深圳市
产品简介
产地国产
C-400-2D 双通道高速精雕加工中心应用领域：
铝塑中框、铝合金零件的钻孔及精修加工;紫铜电极、小型铜模零件精密加工。
详情介绍 C-400-2D 双通道高速精雕加工中心
产品特性
1、机床主体材质及结构---高刚性，稳定性好：
机床底座/横梁/托板/主轴箱均采用高强度铸铁材质，经过二次时效处理去除材料应力，保证机身不易变形;光机铸件重量达到2800KG左右，采用三立柱设计，保证大跨距下的支撑刚性，
机床主体结构经过计算机有限元分析，合理布局筋骨结构，在机床刚性和精度的稳定性上更好;
2、双X双Y双Z轴设计，两个独立加工单元：
不同通道可独立操作，一个控制系统控制两台机，采用双Z轴(主轴)结构设计，极大地提高了加工效率，较单头机单位时间产能翻1.7-2倍。
3、可选配六自由度机械手：可实现机械手自动上下料、不同工序机械手换料，多工序不停机加工
4、可选配测头：在线检测功能，提高产品质量。
5、可选配4/4.5轴：配合多轴加工，提高产品直通率。
应用领域
铝塑中框、铝合金零件的钻孔及精修加工;紫铜电极、小型铜模零件精密加工。
产品参数
名 称项 目参 数
工作台 工作台尺寸(mm) 400 * 400 ( 双工作台 )
工作台至主轴鼻端的距离(mm) 210 - 410
最大承载重量(Kg) 200
T型槽工作台 5-12*80
行程 X向行程(mm) 400
Y向行程(mm) 400
Z向行程(mm) 200
主轴 主轴功率(Kw) 4.0
主轴最高转速(rpm) 40000
主轴直径(mm) φ80
主轴换刀方式 气动换刀
刀柄规格 ISO 20 / ISO 25
轴端静态跳动(主轴端面距测试棒5mm处) (μm) ≤2
进给速度 最大空跑进给速度(m/min) 15
最大切削进给速度(m/min) 10
机床精度 定位精度:X/Y/Z(mm) 0.004 / 0.004 / 0.004 (300mm)
重复定位精度 :X/Y/Z(mm) 0.003 / 0.003 / 0.003
循圆精度(mm) ≤0.015/φ300
刀库 刀库容量(T) 18T*2
刀库形式 直排式伺服刀库
主轴冷却 主轴冷却机制冷量(W) ≥1000
润滑装置 润滑方式 自动稀脂润滑
动力源 空气机压力(Mpa) ≥0.6
外部真空源接口 φ19内径2m
电力需求(Kw) 15
其它参数 外型尺寸(前后*左右*上下mm) 1600*2740*2180
重量(约重:Kg) 3700
是否配置网络传输、监控功能 有
是否配置对刀仪 有
注:机床外形因配置有所变化，不做另行通知。
