四头高速精雕加工设备

四头高速精雕加工设备

349
规格/型号:B-800E-4
品牌:创世纪
应用领域:材料制备
产地:广东 - 深圳
厂家/供应商:深圳市创世纪机械有限公司
咨询电话::13922805359(请说明信息源自“中冶有色网”)
更新时间:2025-05-07
级别:待认证

四头高速精雕加工设备说明介绍

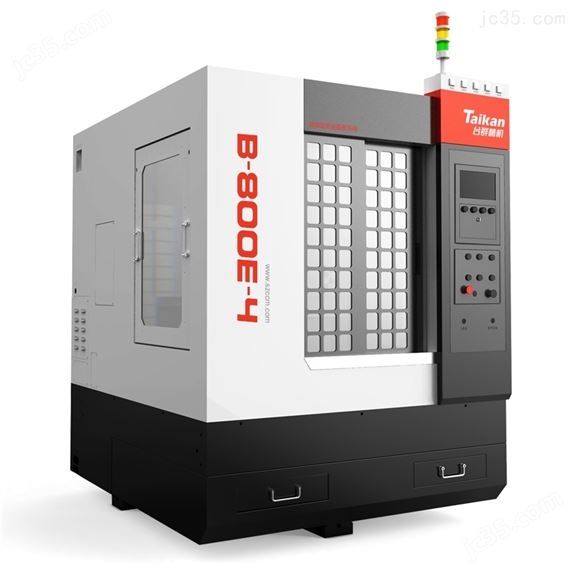

四头高速精雕加工设备

四头高速精雕加工中心


产品型号:B-800E-4

品 牌:台群精机/TaiKan

厂商性质:生产商

所 在 地:深圳市


产品简介


产地国产定位精度X轴:0.01mm,Y轴:0.01mm,Z轴:0.008mm

工作台尺寸(长×宽)500*700mm工作台最大承重90kg

加工材质硬金属,软金属,合金,钢结构,塑料,布料,板材,橡胶,玻璃,陶瓷,石材,骨头,皮质材料,磁性材料,其他加工行程X轴:370mm,Y轴:200mm,Z轴:90mm

外形尺寸(长×宽×高)1420*1510*1910mm销售区域全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外

重复定位精度X轴:0.008mm,Y轴:0.008mm,Z轴:0.005mm重量1860kg

主轴功率1.8kw主轴转速60000r/min

B-800E-4 四头高速精雕加工中心广泛用于手机前后玻璃盖板开孔及外形加工;以及保护膜片加工;PC、亚克力、PET视窗镜片的切割、倒边。


详情介绍B-800E-4 四头高速精雕加工中心


产品简介

华领智能 B-800E-4 四头高速精雕加工中心属于定梁式龙门精雕机,是一种高效高精的数控机床。


产品特性

1、机床基础大件采用优质树脂砂造型、使用优质铸铁原材料铸造而成,采用人工时效消除应力,使机床得到高刚性和高稳定性。

2、进口关键零部件---高精度,可靠性好:各轴采用高精度滚珠线轨(P级)和丝杆(C3级),实现机床高精度加工。

3、刀库为伺服直排刀库,Y向运动与Y轴共轨,不换刀情况下刀库远离加工区域,防护效果好;更能充分利用龙门跨距增加刀库容量,可做到四头机单轴10把刀。

4、X/Y/Z三轴采用进口高精密级的导轨,负载承重能力强,定位精度高;研磨滚珠丝杆,传动精度高,能确保长时间内机械误差小;标配高精密电主轴,主轴功率和主轴转速可以根据客户使用情况选配;配置高性能运动控制系统,运行稳定,精度高。

5、整机轴承采用日本NSK/德国FAG,整机电气元件采用施耐德、菲尼克斯,整机气动元件采用SMC/CKD品牌。


全密封式钣金设计,既保证了安全性,又可以使设备加工区域的环境更加清洁;采用大视角的视窗,可以方便监测加工进度及效果;

在防尘效果上,加强的前后防护罩,在工作台面与床身之间增加了防尘钣金,确保切削液及废屑不会接触到导轨,保证导轨安全,延长机械寿命;


4、应用范围---多行业通用,适用多种产品加工:

手机前后玻璃盖板开孔及外形加工;以及保护膜片加工;PC、亚克力、PET视窗镜片的切割、倒边。


应用领域

精雕机的适用范围比较广,广泛用于手机前后玻璃盖板开孔及外形加工;以及保护膜片加工;PC、亚克力、PET视窗镜片的切割、倒边。


产品参数


名 称项 目参 数

工作台 工作台尺寸(mm) 850 * 500

工作台至主轴鼻端的距离(mm) 190 - 320

最大承载重量(Kg) 200

T型槽工作台 5-12*80

行程 X向行程(mm) 230

Y向行程(mm) 440

Z向行程(mm) 130

主轴 主轴功率(Kw) 2.5

主轴最高转速(rpm) 36000

主轴直径(mm) φ100

主轴换刀方式 气动换刀

主轴间距 230

刀柄规格

直柄式(Φ3.175 Φ4 Φ6)

轴端静态跳动(主轴端面距测试棒5mm处) (μm) ≤2

进给速度 最大空跑进给速度(m/min) 15

最大切削进给速度(m/min) 0 - 8

机床精度 定位精度:X/Y/Z(mm) 0.005 / 0.005 / 0.005 (300mm)

重复定位精度 :X/Y/Z(mm) 0.003 / 0.003 / 0.003

循圆精度(mm) ≤0.015/φ300

主轴冷却 主轴冷却机制冷量(W) ≥1000

润滑装置 润滑方式 自动稀脂润滑

动力源 空气机压力(Mpa) ≥0.6

外部真空源接口 φ19内径2m

电力需求(Kw) 12/20

其它参数 外型尺寸(前后*左右*上下mm) 2450*2000*2100

重量(约重:Kg) 2800

是否配置网络传输、监控功能 有

是否配置对刀仪 有

注:机床外形因配置有所变化,不做另行通知。
