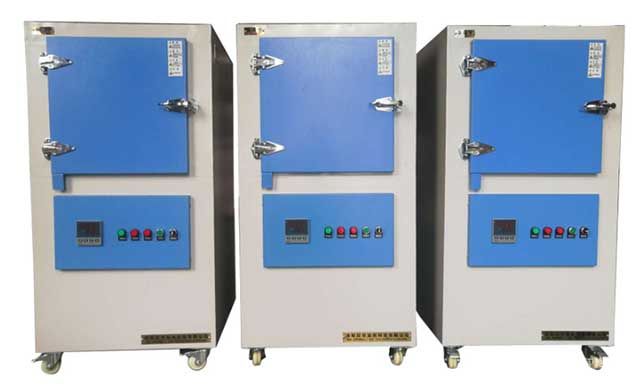

	空气循环箱式铝合金时热处理炉c型

	92升

	一,设计有导流内胆的气体循环结构组成,:一个是炉体,一个耐热钢导流炉胆,一台气体循环风机,炉子下部安有电气控制系统,其控制系统的组成:有一个30段程序温控表一只,Pt100型热电偶一套,固态继电器控制系统。

	二,炉子型号,GH一6一3F,炉胆的尺寸,450(深)×450宽×450高92升。

	三,炉外形尺寸约:深1400mm×830宽×1800m的高。安装大功率风机(750w)在炉胆后边。风轮直径300mm,并设计特殊不锈钢炉腔,炉胆四周有风道,从而保证炉温均匀性。炉膛采用304不锈钢板,1.2/1.5厚。

	四,高使用温度300度。控制精度±2℃

	五,炉温均匀性±4度,空载时稳态以后再检测。

	六,额定加热功率:约6千瓦,工作电源三项,380伏加一项零线。

	七,温度测温控制点是一个点,Pt100。

	八,温度控制系统采用长延时软输出的先进功能,对电阻丝既起到了有效保护作用,高精度程序跟踪性能自适应pid控制,超温断偶保护,设计门限开关,当炉门打开的时候断开电加热,但风机由于防止变形和电机轴过热风机继续运转不断电。控制系统安装在炉体下部。

	九,加热是采用的是高温电炉丝/电热管,并且是2面加热,左右两侧。

	十,控制执行方式采用两项ssR固态控温温控,过流保护。采用Rso或RGs4快速熔断保护器。

	十一。耐火保温结构,采用304不锈钢扳(1.2/1.5mm厚)十硅酸铝保温材料,能快速升温型。

	十二,工作气氛:空气。

	十三,炉子约重350公斤,发货时并配有一个控制熔断器一只。并带有技术文件:安装使用说明书,30段程序仪表说明书程序(可以接小时/分钟设置)。

	十四,炉子底部做一个加高柜子式设计,电控安在下面,炉胆中心位置离地1.25米。

	十五,炉体免费质保1年。工期25天。
