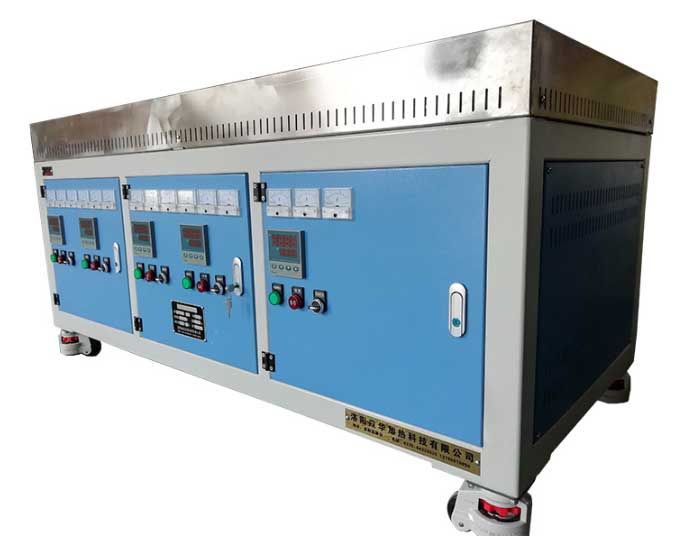

一、产品简述
●工作原理
用电阻发热原理，将电能通过加热器转换为热能，加热处理所需物料。
●产品用途
○本加热平台是一种新型硬质铝合金加热平台，主要用靶材钎焊，平板物件的加热等。采用高温硬质铝合金为基板，具有升温快，表面温度均匀性好，整体温差低，表面平整度好，抗挤压变形能力强，结构相对简单，使用维护方便。
二、技术特点
●技术参数
1、型号：JRT3-150
2、使用温度：环境温度～300℃;
3、工作尺寸:1500mm*600mm(多块拼接，5区独立控制)
基板台面尺寸为1560mm*160mm
4、加热器：采用不锈钢加热管(电阻丝内置)
5、电源：三相380V
6、温差：±5℃
7、功率：约20Kw
8、测温元件：K型热电偶
9、控制方式:可控硅控制，5区独立控制，升温速度可调，仪表采用宇电温控仪表。
10、工作台面平整度：≤0.3mm，表面粗糙度是≤3.2。
三、●主体结构
1、加热台主体结构由整体框架、保温、加热、平板基材、控制组成。
2、加热平台从上到下依次为铝板基材、不锈钢加热管、保温材料、铝板基材底座、以及底部钣金壳体框架。
3、铝板基材采用西南铝业生产的军工硬铝合金标板，厚度不低于50mm，然后机加，在其50m左右(具体尺寸待定)的端面均布钻孔，保证不锈钢加热管内嵌铝板内并配合良好，并精铣基材平面，保证基板平整度。同时，环基板工作面边缘一圈，铣5-10mm深导流槽，用于排出废料。并在铝板基材四周安装不锈钢折边保护罩，防止人碰到铝板基材灼伤。
4、不锈钢加热管内嵌硬质铝合金板内，并留有一定间隙，均布，利用热胀冷缩的原理，加热时不锈钢加热管与基材孔紧密结合，保证热量传导的一致性，同时在冷态环境下保证加热元件的拆卸更换方便。加热管两端之间加热区长度不小于器安装面长度，保证基材受热均匀，减小台面温差，减小基材内部应力，从而减小台面变形量，保证台面平整度。
5、铝板基材底座采用12-14mmQ235钢板与方管(打方格)焊接，并通过定位螺丝，紧固定位铝板基材。与基材板接触面需要精铣，确保铝板基材与其***接触，防止高温下，铝板基材受力变形，影响平整度。
6、铝板基材底座上方管之间的方格采用硅酸铝纤维毡或纤维棉填充作为保温材料。
7、底部框架采用型钢与折边钢板焊接，外表喷塑。底设调平丝，可根据使用情况调整平台高度与水平度。
●电控系统
1、控制与加热台一体(也可设独立控制柜)，5区独立控制。
2、采用PLC+触屏+数显PID仪表(或)+可控硅+智能报警+K型热电偶以及其他电子元件组成控制系统，具有超温、短路保护报警功能，控制精确，操作简单方便。
四、配备技术资料及附件
●1、技术资料：产品合格证、设备使用说明书、保修卡、仪表使用说明书等;
●2、随机附件：电源线
五、质量保证及技术服务
●1、本厂制造设备的基本材料全部选用优质材料,配套件全部选用正规厂家的合格产品.
●2、承诺售后:设备验收后,仪表承诺质保期为一年。
