设备需求：
加工对象：铝型材
作业项目：铣削
三轴行程：3200*540*365mm
机械结构 单臂式
设备技术参数
1.功能说明

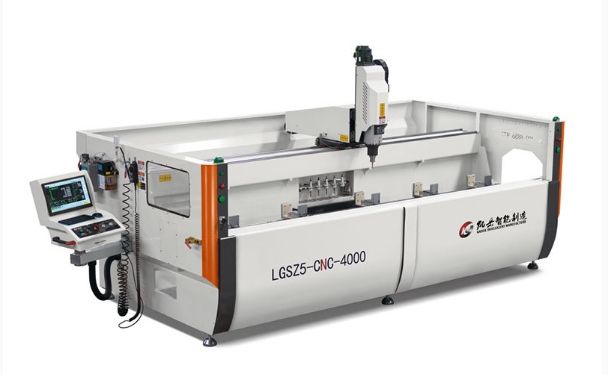

该设备是三轴铝型材数控加工专机。集铣销、钻孔、为一体的自动化复合加工中心。该设备具有运动速度快，加工精度高，加工功能多样等功能。设备按照国家工业设备定制标准制作。
2.整机结构说明
◆ 床身采用厚重方管焊接工艺。
◆ 床身经过时效处理，抗变形稳定构件精度增强加工稳定性 。
◆ 机身经过母机加工修正母线，提高机床精度。
◆ 各精密结构件均采用 CNC 加工中心加工，保证高精度。
◆ 外罩部分采用冷轧板经数控剪板机和折弯机加工成型。
◆ 设备除已经过防锈处理过的零件部分，其余表面全部喷漆处理。
◆ 移动机构均采用进口高精度直线导轨和精研级高精度滚珠丝杠。
技术规格参数
|
项目 |
单位 |
规格 | |||
|
行程 |
行程X（主轴左右移动） |
mm |
3200 |
||
|
行程Y（主轴前后移动） |
mm |
540 |
|||
|
行程Z（主轴上下移动） |
mm |
365 |
|||
|
T型槽宽度/槽数/中心距 |
mm |
14/4/100 |
|||
|
主轴 |
最高转速 |
rpm |
24000 |
||
|
传动方式 |
直接式 |
||||
|
刀把规格 |
ISO30 |
||||
|
进给 |
三轴 |
X |
Y |
Z |
|
|
快移速度 |
m/min |
60 |
40 |
40 |
|
|
最大进给速度 |
m/min |
100 |
60 |
60 |
|
|
切削进给 |
mm/min |
1-1000 |
1-1000 |
1-1000 |
|
|
定位精度 |
mm |
0.1（全程） |
0.05（全程） |
0.05（全程） |
|
|
重复定位精度 |
mm |
±0.2/500 |
±0.1.5/300 |
±0.15/300 |
|
|
三轴伺服马达 |
功率 |
KW |
1.3 |
0.75 |
1.0 |
|
主轴伺服马达 |
功率 |
KW |
9 |
||
|
额定转矩 |
N.m |
10 |
|||
|
最大输出转速 |
rpm |
24000 |
|||
|
润滑 |
丝杠润滑 |
自动油脂润滑装置 |
|||
|
导轨润滑 |
自动油脂润滑装置 |
||||
|
冷却 |
切削冷却 |
微量式切屑冷却系统 |
|||
|
设备尺寸 |
整机重量 |
T |
约3.2 |
||
|
外形尺寸 |
mm |
4300*2000*1700 |
|||
|
机床运行环境要求 |
电源要求 |
380V 50Hz |
|||
|
运行环境温度（24小时内平均温度不高于60℃） |
℃ |
5-60 |
|||
|
运行环境相对湿度 |
% |
30-75 |
|||
|
振动强度 |
＜0.5G |
||||
|
远离尘埃多、腐蚀性/有机性气体环境 |
|||||
|
接地电阻 |
小于10欧姆（单独接地，不串联接地） |
||||
